Los ductos de transmisión de gas natural de larga distancia sirven como salvavidas para el suministro de energía, y las válvulas actúan como nodos críticos a lo largo de estos ductos. Bajo duras condiciones de operación caracterizadas por alta presión, medios inflamables y explosivos, así como operación continua a largo plazo, el rendimiento del sellado, la confiabilidad y la mantenibilidad de las válvulas determinan directamente la seguridad de las tuberías y los costos operativos. Gracias a su diseño específico y su excelente rendimiento, las válvulas de bola de muñón soldadas a tope J-VALVES 3PC se han convertido en la opción ideal para tuberías de transmisión de gas natural de larga distancia.
Los gasoductos de gas natural de larga distancia operan en condiciones de trabajo únicas, lo que impone requisitos estrictos a las válvulas:
Operación de alta presión: la presión de la tubería generalmente varía de Clase 150 a Clase 600, y algunas secciones de alta presión exceden la Clase 900. Las válvulas deben presentar una resistencia del cuerpo y una capacidad de soportar presión extremadamente altas.
Medio inflamable y explosivo: El gas natural es un medio inflamable y explosivo. Las fugas provocarán fácilmente accidentes de seguridad. Por lo tanto, se requiere que las válvulas alcancen cero fugas, junto con funciones antiestáticas y a prueba de incendios.
Larga vida útil y mantenimiento difícil: la mayoría de las tuberías están enterradas bajo tierra, lo que dificulta la extracción de las válvulas instaladas. La alta confiabilidad y el fácil mantenimiento son esenciales para reducir el tiempo de inactividad y los gastos de mantenimiento.
Medio que contiene impurezas: el gas natural puede contener sulfuros, humedad y partículas sólidas, por lo que las válvulas necesitan una excelente resistencia a la corrosión y a la erosión.

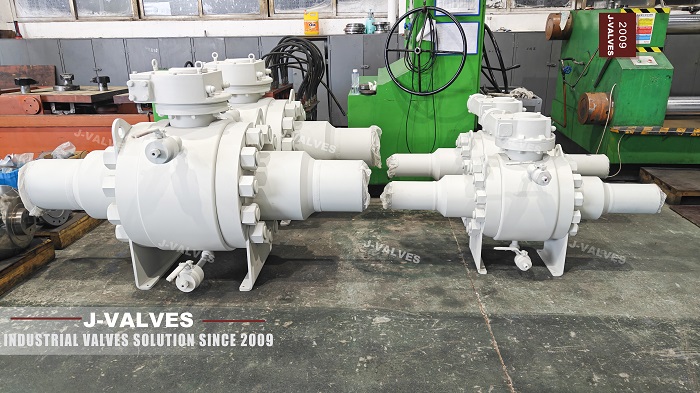

Para adaptarse a las severas condiciones de trabajo de los gasoductos de gas natural de larga distancia, J-VALVES ha llevado a cabo múltiples diseños optimizados para sus válvulas de bola de muñón soldadas a tope de 3 piezas :
El cuerpo de la válvula está forjado en acero A105 o LF2. El tratamiento térmico refina la estructura del grano interno para mejorar la resistencia y dureza del cuerpo, lo que permite que la válvula resista presiones nominales de hasta Clase 2500. De acuerdo con el nivel de corrosión del medio, se pueden aplicar tratamientos anticorrosión especiales, como una capa protectora o materiales de aleación resistentes a la corrosión, dentro del cuerpo de la válvula para resistir eficazmente la corrosión causada por los sulfuros en el gas natural.
Los asientos, que adoptan una bola montada sobre muñón y una estructura de sellado de asiento flexible, están hechos de PTFE o PTFE reforzado. Los asientos se ajustan estrechamente a la bola bajo presión media para lograr un sellado bidireccional. Los dispositivos de precarga de resorte se instalan en la parte posterior de los asientos de las válvulas para mantener un rendimiento de sellado superior incluso a baja presión, evitando completamente las fugas de gas natural.
Las válvulas cumplen totalmente con las normas de seguridad contra incendios API 607. En caso de incendio, después de quemar el material blando del asiento, el asiento metálico formará un sello duro de metal con metal con la bola para evitar fugas masivas de medio. Mientras tanto, se colocan resortes antiestáticos entre el vástago, la bola y el cuerpo de la válvula para descargar la electricidad estática generada durante el funcionamiento de la válvula y evitar explosiones causadas por la acumulación de estática.
El diseño dividido de tres piezas permite a los técnicos sacar la bola y los asientos para inspeccionarlos o reemplazarlos simplemente aflojando los pernos de conexión, sin quitar toda la tubería. Reduce en gran medida la dificultad de mantenimiento y los costos de las válvulas enterradas. Además, el diseño de puerto completo permite que los raspadores de tubería pasen sin problemas, lo que facilita la limpieza y el mantenimiento regulares de la tubería.
Para un proyecto de gasoducto de larga distancia en el extranjero, el cliente seleccionó J-VALVES válvulas de bola de muñón soldadas a tope de 3 piezas Clase 600 de 24' como válvulas de aislamiento de la tubería. La longitud total de la tubería excede los 200 kilómetros con una clasificación de presión de Clase 600, y el medio transportado es gas natural que contiene una pequeña cantidad de sulfuro de hidrógeno.
J-VALVES proporcionó las siguientes soluciones personalizadas para el proyecto:
Se adopta acero al carbono de baja temperatura LF2 para que el cuerpo de la válvula se adapte al ambiente de baja temperatura a lo largo de la ruta de la tubería;
El PTFE reforzado se utiliza en los asientos de válvulas para ofrecer una excelente resistencia a la corrosión y al desgaste;
Los dispositivos antiestáticos y las estructuras a prueba de incendios están equipados para cumplir con las normas de seguridad locales.
Estas válvulas, puestas en servicio en 2009, han estado funcionando de manera estable durante más de 17 años sin fugas ni mal funcionamiento. Durante el mantenimiento de rutina en 2023, los técnicos completaron la inspección interna y el reemplazo del sello de una válvula en solo medio día. En comparación con las válvulas de bola monolíticas tradicionales, el tiempo de mantenimiento se redujo en un 80 %, lo que ayudó al cliente a ahorrar importantes costos operativos y de mantenimiento. El cliente comentó: 'Las válvulas J-VALVES no solo tienen un rendimiento confiable, sino que su diseño de mantenimiento fácil de usar ha resuelto un problema importante para la operación de nuestra tubería'.
Con optimizaciones de diseño específicas, las válvulas de bola de muñón soldadas a tope J-VALVES 3PC se adaptan perfectamente a las duras condiciones de trabajo de las tuberías de transmisión de gas natural de larga distancia, brindando soluciones de control de fluidos seguras, confiables y eficientes para los clientes. En el futuro, J-VALVES seguirá centrándose en la industria energética, seguirá mejorando el rendimiento de los productos y suministrará válvulas premium y servicios profesionales para tuberías de transmisión de energía en todo el mundo.
