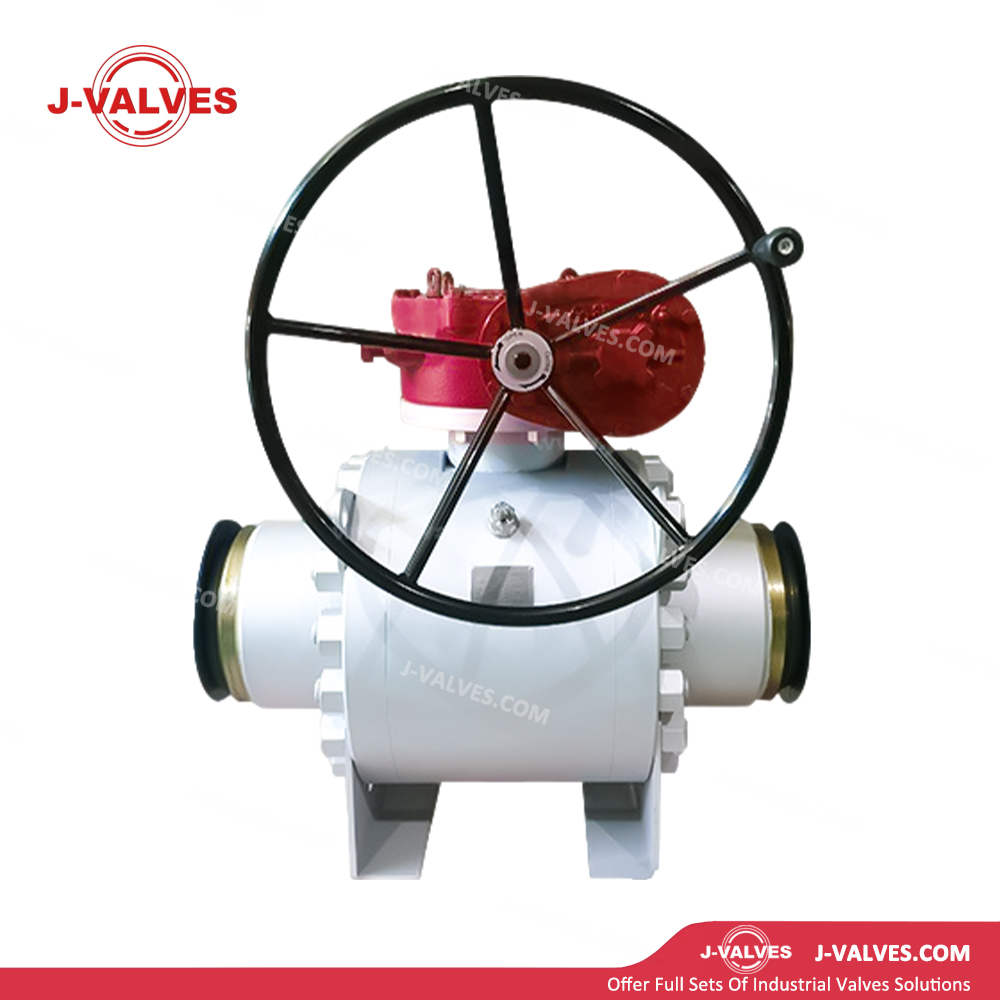

Válvula de bola de muñón soldada a tope de 3 piezas
Construcción del cuerpo de tres piezas: El cuerpo de la válvula está dividido en cuerpo izquierdo, cuerpo derecho y cuerpo central, lo que facilita el mantenimiento en línea en sitio y el reemplazo de componentes internos sin necesidad de desarmar completamente la válvula de la tubería.
Diseño de bola montada en muñón: La bola está asegurada por ejes de muñón superior e inferior; La presión media la soportan los asientos de la válvula en lugar de la bola, lo que evita el desplazamiento de la bola y hace que la válvula sea ideal para aplicaciones de alta presión y de gran tamaño.
Conexión final soldada a tope: La dimensión final cumple con la norma ASME B16.25 para formar juntas soldadas permanentes de alta integridad.
Construcción de asiento doble: Los asientos adoptan una estructura de efecto de pistón doble (DPE) o efecto de pistón único (SPE) para lograr un rendimiento de sellado bidireccional o unidireccional, respectivamente.
Construcción a prueba de incendios: Diseñado y certificado según API 6FA y API 607, mantiene el sellado de metal con metal en caso de incendio para evitar fugas de medios peligrosos.
Dispositivo antiestático: Los resortes antiestáticos incorporados y las bolas de acero garantizan una conducción eléctrica continua entre la bola, el vástago y el cuerpo para evitar la acumulación de carga estática.
Diseño de vástago anti-explosión: Una estructura de hombro está dispuesta en la parte inferior del vástago para bloquear el vástago en su posición y evitar la expulsión del vástago bajo una sobrepresión anormal.
Bajo par de operación: Combinada con rodamientos de precisión bajo un diseño de bola de muñón, la válvula presenta un bajo par de operación y es compatible con actuadores de menor tamaño.
Sistema de inyección de grasa de emergencia: los engrasadores están instalados en los asientos y el vástago; Se puede inyectar grasa de sellado de manera urgente para restablecer el rendimiento del sellado una vez que se produce una falla en el mismo.
Elemento de parámetro | Detalles de la especificación |
Rango de tamaño | 2'~60' (DN50~DN1500) |
Clase de presión | Clase 150LB～Clase2500LB (PN20～PN420) |
Temperatura de funcionamiento | -46℃～+200℃; tipo criogénico hasta -196 ℃ |
Material corporal | A105, A350 LF2, A182 F304, A182 F316, A182 F316L |
Material de la bola | A182 F304 / A182 F316 / A182 F316L, endurecimiento superficial opcional |
Material de tallo | A182 F304, A182 F316, A182 F316L |
Material de sello | PTFE, RPTFE, PPL, PEEK, sello duro de metal de aleación a base de estelita/níquel |
Conexión final | BW Butt-Weld, cumple con ASME B16.25 |
Modo de operación | Palanca manual, engranaje helicoidal, neumática, eléctrica, hidráulica. |
Estándar de diseño | API 6D, ASME B16.34, GB/T 12237 |
Estándar de prueba | API 6D, API 598, ISO 5208 |
Estándar de seguridad contra incendios | API 6FA, API 607 |
Dimensión cara a cara | Cumple con API 6D y ASME B16.10 |
Petróleo y gas natural: Se utiliza para el control de cierre y derivación en tuberías de transmisión de larga distancia, estaciones de recolección, estaciones de compresión e instalaciones subterráneas de almacenamiento de gas.
Industria química: proporciona aislamiento medio para sistemas de reacción de alta presión, unidades de craqueo de alta temperatura y plantas de polimerización en condiciones de trabajo rigurosas.
Industria energética: Aplicado para la regulación de sistemas de tuberías de vapor, agua de alimentación y combustible en centrales térmicas, nucleares y de nuevas energías.
Industria química del carbón: equipada con tuberías de suministro de lodo de carbón y gas de síntesis a alta presión para unidades de gasificación de carbón, síntesis de amoníaco y producción de metanol.
Servicio de GNL y GLP: Adecuado para condiciones de trabajo criogénicas de alta presión de terminales receptoras de GNL y sistemas de transporte y almacenamiento de GLP.
Distribución de gas urbano: Realiza el corte de gas natural de alta presión y la asignación de flujo en las estaciones de entrada de la ciudad, estaciones reguladoras de presión y estaciones de distribución.
Servicio industrial general: ofrece aislamiento confiable para tuberías de alta presión de gran diámetro que transportan vapor, fueloil y diversos fluidos de procesos químicos.
Capacidad superior de resistencia a la presión: la estructura de bola de muñón elimina la carga de empuje media en la bola, lo que permite un servicio estable hasta alta presión Clase 2500 y garantiza la seguridad operativa de toda la tubería.
Junta soldada permanente sin fugas: la construcción soldada a tope elimina los riesgos de fugas en la junta de la conexión de brida, adecuada para tuberías enterradas subterráneas, instalaciones aéreas y entornos con mucha vibración con un rendimiento de junta permanente sin mantenimiento.
Sellado bidireccional confiable: El diseño del asiento con efecto de doble pistón logra una genuina ausencia de fugas bidireccional independientemente de la dirección del flujo del medio.
Fácil mantenimiento en línea: El cuerpo dividido de tres piezas permite reemplazar el asiento y el sello sin quitar toda la válvula de la tubería, lo que acorta en gran medida el tiempo de inactividad del equipo y la pérdida de producción.
Paso total y resistencia al flujo bajo: El diseño interno de paso total minimiza la resistencia del fluido y la caída de presión, lo que permite una operación de limpieza suave a través de la tubería.
Excelente compatibilidad con la automatización: la característica de bajo torque coincide con múltiples tipos de actuadores para un fácil control remoto y administración automática de tuberías.
Vida útil ultralarga: las piezas móviles críticas adoptan un endurecimiento superficial más materiales de sellado de primera calidad para lograr una vida útil de más de 20 años.
Costo total de propiedad optimizado: a pesar del mayor costo de adquisición inicial en comparación con las válvulas de bola flotante, su gasto de mantenimiento extremadamente bajo durante todo el ciclo de servicio brinda una notable superioridad en el TCO (costo total de propiedad).
