Elección confiable para servicios de alta temperatura y alta presión: ventajas de diseño de la válvula de retención oscilante WC6 de 24' y 600 lb

En industrias de procesos como plantas petroquímicas, centrales térmicas y sistemas de transmisión de petróleo y gas, las tuberías que trabajan en condiciones de alta temperatura y alta presión imponen requisitos estrictos a las válvulas de retención . La función principal de una válvula de retención es evitar el reflujo del medio y proteger equipos críticos como bombas y compresores contra daños por flujo inverso. La falla de la válvula puede provocar un cierre inesperado, fugas de medio e incluso riesgos para la seguridad.

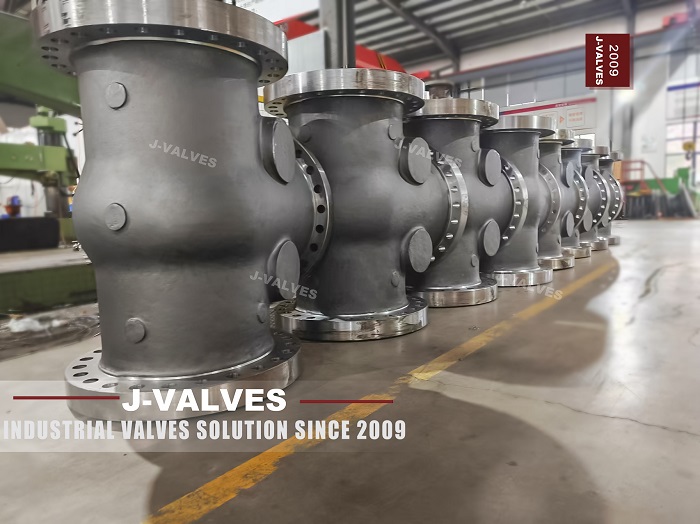

La válvula de retención oscilante WC6 de 24' 600LB es una selección principal para tuberías de alta presión y alta temperatura de gran diámetro. Fundada en 2009, J-VALVES se especializa en la fabricación de válvulas industriales. Optimizamos la fórmula del material, la estructura de fundición del cuerpo y el rendimiento del sellado para válvulas de retención oscilantes que funcionan en condiciones de servicio difíciles, brindando soluciones antirreflujo a largo plazo. La foto adjunta muestra válvulas de retención oscilantes WC6 de gran diámetro completadas en lotes y listas para pruebas adicionales dentro de nuestro taller.

I. ¿Qué es el material WC6 y por qué se adapta a condiciones de trabajo de alta temperatura y alta presión?

Propiedades fundamentales del acero fundido al cromo-molibdeno WC6

WC6 es un acero fundido de aleación de Cr-Mo según la especificación ASTM A217, ampliamente adoptado para aplicaciones de válvulas de alta temperatura. La aleación de cromo-molibdeno mejora la resistencia a altas temperaturas y la resistencia a la fluencia, lo que permite que el cuerpo de la válvula resista los ciclos térmicos de los medios de proceso calientes.

• Rango de servicio: vapor a alta temperatura, aceite caliente y fluido de proceso térmico, resistente a la deformación por fluencia bajo calor sostenido;

• Coincidencia de clasificación de presión: Clase 600 para tuberías de servicio pesado, adecuadas para cargas de tuberías de gran diámetro de 24 pulgadas;

• Compare con el acero al carbono WCB: el acero al carbono WCB se utiliza principalmente para servicios a temperatura ambiente a moderada. El acero WC6 Cr‑Mo ofrece un rendimiento mecánico y una resistencia a la fatiga térmica mucho mejores por encima de 425 ℃, ideal para centrales eléctricas, unidades de hidroprocesamiento y oleoductos y gasoductos calientes.

Nota: Las válvulas de acero WC6 Cr‑Mo requieren procedimientos precisos de fundición y tratamiento térmico. Un tratamiento térmico inadecuado puede causar fragilidad y riesgos de soportar presión. Los fabricantes calificados deben seguir estrictamente las normas de tratamiento térmico ASTM A217.

II. Ventajas estructurales clave de la válvula de retención oscilante de gran diámetro de 24' y 600 lb

1. Disco tipo oscilante para tuberías de alto flujo

El disco de tipo oscilante se abre bajo un flujo medio positivo, ofreciendo paso de paso total y baja resistencia al flujo. Para tuberías de gran diámetro de 24 pulgadas con un gran volumen de flujo, las válvulas de retención de oscilación crean mucha menos caída de presión en comparación con las válvulas de retención de tipo elevador y no obstruirán el transporte de fluidos.

Una vez que la velocidad del flujo cae y se produce un reflujo inverso, el disco se cierra contra el asiento por su propio peso más la presión inversa del medio, bloqueando el reflujo y protegiendo las bombas y maquinaria aguas arriba.

2. Cuerpo de fundición integrado de alta resistencia para presión nominal Clase 600

Como se muestra en la fotografía del taller, el cuerpo de la válvula presenta un espesor de pared suficiente con bridas estándar ASME B16.5. El diseño del cuerpo cumple con la clasificación de presión y temperatura ASME B16.34. La Clase 600 requiere una construcción robusta para soportar alta presión, junto con una reducción de presión a altas temperaturas.

La fundición integral minimiza los posibles riesgos de fugas causados ​​por las uniones soldadas. Los tapones de proceso se reservan durante la fundición manteniendo la resistencia general del cuerpo, adecuados para tuberías industriales de funcionamiento continuo.

3. Sellado optimizado y rendimiento antigolpes.

En tuberías de alta temperatura y alta presión, los ciclos térmicos pueden causar erosión en las superficies de asiento. Se aplica una capa de revestimiento duro sobre las superficies de sellado para resistir la erosión de fluidos y la cavitación. La estructura de bisagra reforzada para discos de gran tamaño mitiga el impacto durante los ciclos de apertura y cierre, evitando daños al asiento causados ​​por el golpe del disco y extendiendo la vida útil.

III. Escenarios de aplicación típicos para la válvula de retención oscilante WC6 de 24' y 600 lb

1. Tuberías de vapor de alta temperatura en centrales térmicas: salida de caldera y tubería auxiliar de vapor para protección antirreflujo

2. Refinerías petroquímicas: líneas de proceso de hidroprocesamiento y craqueo térmico con aceite caliente y vapor

3. Estaciones de procesamiento de petróleo y gas: tuberías de gran diámetro, alta temperatura y alta presión para evitar que el reflujo dañe las bombas

4. Tuberías de proceso de alta presión y alta temperatura de la industria química del carbón

Recordatorio de selección: Las válvulas de retención oscilantes no se recomiendan para condiciones de caudal extremadamente bajo. Para tuberías con fluctuaciones dramáticas de flujo, se pueden equipar accesorios de amortiguación para mitigar el efecto del golpe de ariete.

IV. Fabricación y control de calidad en J‑VALVES

Como fabricante de válvulas industriales desde 2009, J‑VALVES implementa un estricto control de calidad para las válvulas de alta aleación WC6:

1. Análisis espectral del material de fundición en bruto para verificar la composición química del WC6

2. Tratamiento térmico estándar para garantizar las propiedades mecánicas del acero Cr‑Mo

3. Inspección no destructiva END para eliminar defectos de fundición

4. Prueba de Hydro‑shell y prueba de estanqueidad del asiento que cumplen con los requisitos API 6D

5. Inspección completa de válvulas terminadas de gran diámetro, como se muestra en la producción por lotes del taller, antes de la entrega a los sitios del proyecto.

V. Conclusión

Gracias a la excelente resistencia a la fluencia a altas temperaturas del acero WC6 Cr‑Mo, además de una estructura de tipo oscilante de paso total y un cuerpo de fundición resistente a la presión, la válvula de retención oscilante WC6 de 24' 600LB se convierte en un dispositivo antirreflujo confiable para tuberías de alta presión y alta temperatura de gran diámetro.

Al seleccionar la válvula, se deben considerar plenamente no sólo el tamaño y la clase de presión, sino también la temperatura del medio, la velocidad del flujo y el riesgo de golpe de ariete. Si está buscando soluciones de válvulas de retención de alta presión y temperatura, comuníquese con J‑VALVES para obtener soporte técnico y una cotización personalizada.
