Diez anillos vs. Válvulas de bola de diámetro reducido: ¿Cómo elegir el diseño óptimo?

Comprender los diseños de la válvula de bola

Válvulas de bola de diámetro completo

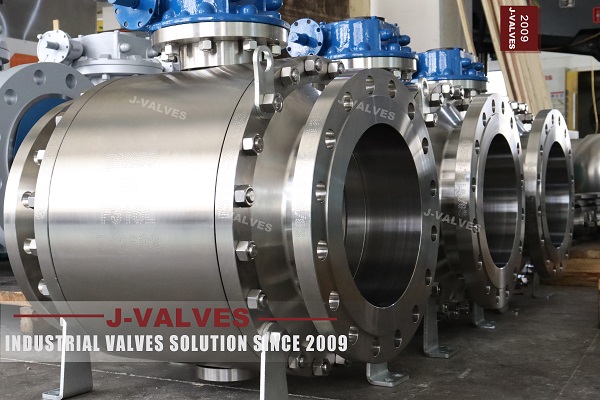

Las válvulas de bola de diámetro completo , también conocido como válvulas de bola de puerto completo o diámetro completo , tienen un diámetro interno que coincide con el diámetro de la tubería de conexión. Este diseño asegura que el flujo de fluido no esté restringido cuando la válvula está abierta, proporcionando una caída de presión mínima y una capacidad de flujo máxima.

Características clave de las válvulas de bola de diámetro completo

• Flujo sin restricciones: el diámetro interno de la válvula coincide con la tubería, lo que permite un flujo de fluido sin restricciones.

• Caída de baja presión: debido a la ruta de flujo sin restricciones, las válvulas de bola de diámetro completo tienen una caída de presión más baja en comparación con las válvulas de diámetro reducido.

• Alta capacidad de flujo: ideal para aplicaciones que requieren altas tasas de flujo y una pérdida de energía mínima.

• Facilidad de limpieza: el diseño directo hace que sea más fácil limpiar e inspeccionar la válvula.

Válvulas de bola de diámetro reducido

Las válvulas de bola de diámetro reducido , también conocidas como válvulas de bola de puerto reducido o estándar , tienen un diámetro interno más pequeño en comparación con la tubería de conexión. Este diseño reduce el tamaño general y el peso de la válvula, lo que lo hace más rentable.

Características clave de las válvulas de bola reducida

• Tamaño y peso más pequeños: las válvulas reducidas son generalmente más pequeñas y más ligeras, lo que hace que sean más fáciles de instalar y manejar.

• Rentable: el tamaño más pequeño y el uso reducido del material hacen que las válvulas de diámetro reducido sean más rentables en comparación con las válvulas de diámetro completo.

• Mayor caída de presión: debido al diámetro interno más pequeño, las válvulas reducidas tienen una caída de presión más alta en comparación con las válvulas de diámetro completo.

• Capacidad de flujo más baja: adecuada para aplicaciones donde la capacidad de flujo no es una preocupación principal.

Análisis comparativo: válvulas de bola de diámetro completo versus reducido

Características de flujo

Instalación y mantenimiento

Consejos prácticos para la selección de materiales

1. Evaluar el entorno operativo

• Tipo de fluido: identifique el tipo de fluido que se maneja, incluida su corrosividad, viscosidad y gravedad específica.

• Temperatura y presión: determine la temperatura y presión máxima de funcionamiento. Asegúrese de que el material y el diseño de la válvula puedan resistir estas condiciones.

• Características del flujo: considere la velocidad y la turbulencia del flujo de fluido. Las válvulas de diámetro completo son ideales para aplicaciones que requieren altas tasas de flujo y una caída de presión mínima.

2. Considere el diseño de la válvula

• Requisitos de flujo: si la alta capacidad de flujo y la caída mínima de presión son críticas, una válvula de bola completa es la mejor opción.

• Restricciones de espacio: si el espacio es limitado, una válvula de bola de diámetro reducido puede ser más adecuada debido a su tamaño y peso más pequeños.

• Consideraciones de costos: evalúe su presupuesto y considere los costos a largo plazo de mantenimiento y consumo de energía. Las válvulas de diámetro completo pueden tener un costo inicial más alto, pero pueden ahorrar en los costos de energía debido a una menor caída de presión.

3. Evaluar el costo y la disponibilidad

• Restricciones presupuestarias: equilibre la necesidad de un alto rendimiento con consideraciones de costos. Las válvulas reducidas son generalmente más rentables.

• Disponibilidad del material: asegúrese de que el material seleccionado esté fácilmente disponible y se pueda obtener de manera confiable.

4. Consulte con expertos

• Fabricantes de válvulas: participar con los fabricantes para comprender los requisitos y limitaciones específicos de los diferentes diseños de válvulas.

• Expertos en materiales: consulte con expertos para validar la selección de materiales y garantizar que satisfaga las necesidades de la aplicación.
