Las válvulas de mariposa de alto rendimiento son un componente esencial en los sistemas de control de fluidos, ampliamente utilizadas en industrias como la de petróleo y gas, procesamiento químico, tratamiento de agua, HVAC y generación de energía. Estas válvulas están diseñadas para controlar el flujo de líquidos, gases y lodos al girar un disco o paleta dentro de la tubería, lo que proporciona un método confiable y eficiente para regular el flujo de fluido. A diferencia de otros tipos de válvulas, las válvulas de mariposa son compactas, rentables y capaces de funcionar en condiciones exigentes, lo que las hace ideales para aplicaciones de alto rendimiento.

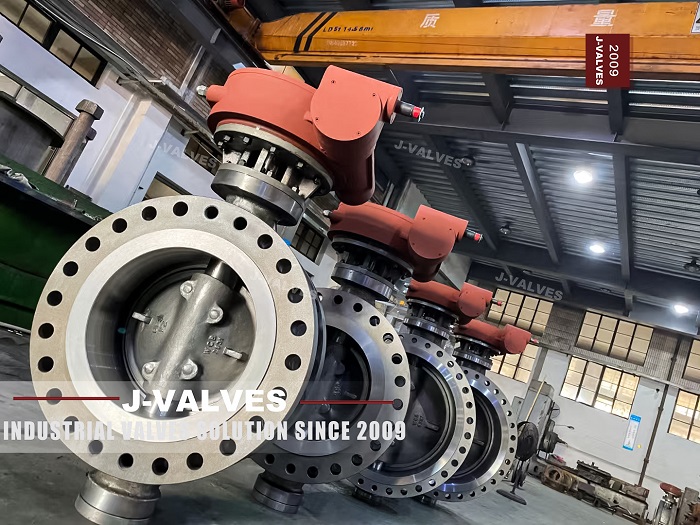

Una válvula de mariposa de alto rendimiento es un tipo de válvula de un cuarto de vuelta que controla el flujo de fluidos a través de una tubería. Utiliza un elemento en forma de disco (la 'mariposa') que gira dentro del cuerpo de la válvula para restringir o permitir el flujo. Estas válvulas están diseñadas para aplicaciones de presión y temperatura más altas que las válvulas de mariposa estándar, lo que las hace ideales para entornos industriales exigentes.
La característica clave de las válvulas de mariposa de alto rendimiento es su mecanismo de sellado y la precisión del control de flujo . Estas válvulas pueden lograr un cierre hermético y normalmente se utilizan en aplicaciones críticas donde la confiabilidad y la durabilidad son esenciales. Se pueden equipar con varios tipos de actuadores, incluidos actuadores manuales, eléctricos y neumáticos, para cumplir con los requisitos del sistema.
El diseño de las válvulas de mariposa de alto rendimiento se centra en optimizar el control del flujo, reducir la caída de presión y garantizar un cierre hermético. A continuación se detallan las características de diseño clave que contribuyen a su alto rendimiento en sistemas de control de fluidos.
Uno de los aspectos más importantes de las válvulas de mariposa de alto rendimiento es el diseño de su asiento , que determina la capacidad de la válvula para proporcionar un cierre hermético. Estas válvulas utilizan un diseño avanzado de asiento blando o de asiento metálico para garantizar fugas mínimas tanto en condiciones de alta presión como de alta temperatura.
Sellado blando : Los asientos de las válvulas suelen estar fabricados con materiales como EPDM , NBR o Viton , que ofrecen excelentes propiedades de sellado y resistencia al ataque químico. Estos materiales se utilizan en sistemas que manejan presiones y temperaturas más bajas.
Sellado de metal : para aplicaciones de mayor presión y alta temperatura, las válvulas de mariposa de alto rendimiento suelen utilizar sellos de metal con metal , que proporcionan una estanqueidad superior incluso a presiones extremas. Estos sellos están hechos de acero inoxidable o aleaciones que son capaces de resistir la expansión y contracción térmica sin comprometer la integridad del sello.
El sello generalmente está diseñado para evitar el reflujo, lo que proporciona un cierre hermético a altas presiones y garantiza un funcionamiento seguro y eficiente del sistema.
Las válvulas de mariposa de alto rendimiento están diseñadas para optimizar el control del flujo con una caída de presión mínima. La ruta del flujo dentro del cuerpo de la válvula está optimizada para garantizar un flujo suave del medio, lo cual es particularmente importante en sistemas donde la caída de presión afecta directamente la eficiencia energética y los costos operativos.
Grandes áreas de flujo : el disco de la válvula suele ser delgado y está colocado en el centro de la tubería, lo que minimiza la resistencia al flujo. Este diseño garantiza que la válvula tenga un coeficiente de flujo bajo (Cv) , lo que se traduce en una menor caída de presión a través de la válvula cuando está abierta, lo que mejora la eficiencia general del sistema.
Turbulencia reducida : las características de flujo de las válvulas de mariposa de alto rendimiento están optimizadas para reducir la turbulencia y la cavitación, que pueden provocar un desgaste excesivo y posibles daños a la válvula y al sistema circundante.
El vástago y el eje son componentes cruciales para garantizar la durabilidad y el buen funcionamiento de una válvula de mariposa. Las válvulas de mariposa de alto rendimiento están equipadas con ejes reforzados y cojinetes de vástago diseñados para soportar las tensiones mecánicas asociadas con operaciones de alta presión y ciclos frecuentes.
Materiales resistentes a la corrosión : el vástago suele estar hecho de acero inoxidable u otros materiales resistentes a la corrosión, lo que ayuda a prolongar la vida útil de la válvula y a mantener su rendimiento en ambientes agresivos.
Soporte de cojinete de empuje : para reducir la fricción y el desgaste en el vástago, las válvulas de mariposa de alto rendimiento a menudo cuentan con cojinetes de empuje que sostienen el eje y brindan un funcionamiento más suave, particularmente en sistemas sujetos a expansión térmica.
Una de las ventajas de las válvulas de mariposa , incluidos los modelos de alto rendimiento, es su diseño compacto. El funcionamiento de un cuarto de vuelta de la válvula le permite ocupar menos espacio en comparación con otros tipos de válvulas, lo que la hace adecuada para instalaciones estrechas. Este diseño compacto hace que la válvula sea fácil de instalar y mantener, especialmente en aplicaciones con espacio limitado o acceso difícil.
Construcción liviana : el cuerpo de la válvula generalmente está hecho de materiales fundidos o forjados, como acero al carbono de , hierro dúctil o acero inoxidable , lo que proporciona resistencia y al mismo tiempo mantiene un peso relativamente bajo.
Las válvulas de mariposa de alto rendimiento se pueden configurar con conexiones de doble brida o tipo lengüeta , lo que ofrece flexibilidad en términos de instalación.
Diseño de doble brida : este diseño permite atornillar la válvula entre dos bridas, lo que garantiza una instalación segura en sistemas de tuberías. Las válvulas de mariposa de doble brida se utilizan a menudo en aplicaciones donde se requiere mantenimiento frecuente o reemplazo de válvulas.
Diseño estilo orejeta : Las válvulas de mariposa estilo orejeta permiten la instalación entre dos tuberías separadas sin requerir conexiones de brida aguas abajo. Este diseño es ideal para sistemas donde es difícil lograr una conexión atornillada en el lado aguas abajo de la válvula.
La durabilidad es un factor crucial en las válvulas de mariposa de alto rendimiento, , especialmente en industrias donde las válvulas están expuestas a altas presiones, temperaturas extremas y medios agresivos. Las siguientes características de durabilidad garantizan que estas válvulas funcionen de manera confiable en condiciones exigentes.
Para resistir el desgaste mecánico que ocurre durante el funcionamiento frecuente de la válvula, las válvulas de mariposa de alto rendimiento están construidas con materiales resistentes al desgaste . El cuerpo y los componentes internos están diseñados para soportar abrasivos, corrosión y condiciones ambientales extremas.
Recubrimientos de superficie : las partes internas de la válvula, como el disco y el asiento, a menudo están recubiertas con materiales de revestimiento duro o revestimientos cerámicos para proteger contra la abrasión y la erosión causadas por medios abrasivos o a base de lodo.
Resistencia a la corrosión : Materiales como acero inoxidable , dúplex y aleaciones endurecidas se utilizan a menudo para mejorar la resistencia de la válvula a la corrosión, extendiendo su vida útil en entornos químicos hostiles.
En aplicaciones de alta temperatura, el choque térmico puede causar daños importantes a las válvulas, especialmente cuando se exponen a cambios repentinos de temperatura. Las válvulas de mariposa de alto rendimiento están diseñadas para tolerar ciclos térmicos sin agrietarse ni deformarse. Esto es particularmente importante en aplicaciones que involucran líquidos o gases calientes, como líneas de vapor o plantas de energía térmica.
Aislamiento Térmico : En algunos casos, se utilizan camisas térmicas para aislar el cuerpo de la válvula, reduciendo el impacto de las variaciones de temperatura en los componentes internos de la válvula.
Las válvulas de mariposa de alto rendimiento están diseñadas para soportar las variaciones de presión y los ciclos frecuentes típicos de los procesos industriales. Estas válvulas están diseñadas para proporcionar un rendimiento confiable tanto en condiciones de alta como de baja presión sin fallas.
Ciclo de vida alto : La construcción robusta de la válvula, incluidos sus sistemas de cojinetes de eje y vástago, garantiza un ciclo de vida prolongado, incluso en sistemas donde la válvula se abre y cierra con frecuencia.
Clasificación de presión : Estas válvulas están disponibles en varias clases de presión, desde ANSI 150 hasta ANSI 2500, para cumplir con los requisitos de presión de diferentes aplicaciones.
Las válvulas de mariposa de alto rendimiento se utilizan en una amplia gama de industrias, que incluyen:
Petróleo y Gas : Para controlar el flujo de petróleo crudo, gas natural y productos refinados, especialmente en sistemas de producción terrestres y marinos.
Tratamiento de Agua : En plantas de tratamiento de agua municipales e industriales para control y aislamiento de flujo.
Generación de energía : Para regular vapor y otros fluidos de alta presión en plantas de energía.
HVAC : Para el control del flujo de aire y agua en sistemas de calefacción, ventilación y aire acondicionado.
Procesamiento químico : para el manejo de productos químicos agresivos y fluidos de alta temperatura en industrias de procesamiento químico.
Las válvulas de mariposa de alto rendimiento son un componente clave para garantizar un control de fluidos confiable y eficiente en aplicaciones de alta presión y alta temperatura. Sus características de diseño únicas, como tecnología avanzada de asiento, características de flujo optimizadas y materiales duraderos, los hacen ideales para su uso en entornos industriales exigentes. Ya sea en petróleo y gas, tratamiento de agua, generación de energía o procesamiento químico, estas válvulas ofrecen un rendimiento y una durabilidad inigualables.
