Cómo seleccionar válvulas de retención ideales para aplicaciones específicas

I. Comprender los tipos básicos de válvulas de retención

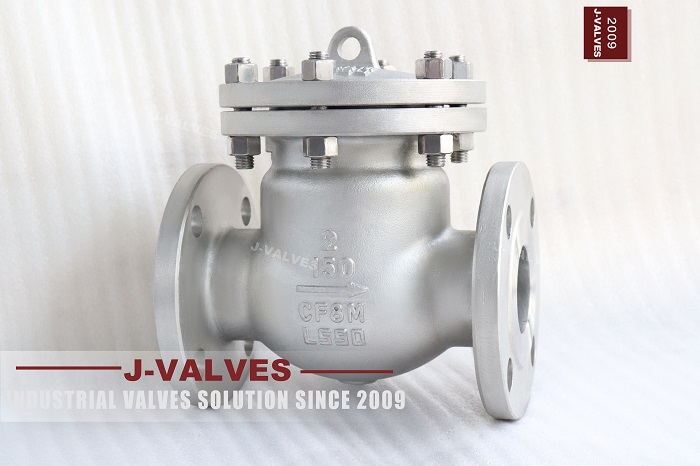

Válvula de verificación de swing:

Su disco gira alrededor de un eje de alfiler. Las ventajas de este tipo de válvula de verificación se encuentran en su estructura relativamente simple y resistencia a la baja flujo, lo que lo hace adecuado para tuberías y ocasiones de gran diámetro con altos requisitos de flujo. Por ejemplo, en algunos sistemas de suministro de agua a gran escala o tuberías de calentamiento, cuando el medio fluye hacia adelante, el disco se puede abrir fácilmente para garantizar la transmisión suave del flujo de agua o medio de calor; Una vez que se produce el flujo de retorno, el disco se cerrará rápidamente bajo la acción de la gravedad y la fuerza inversa del medio para evitar el flujo de retorno.

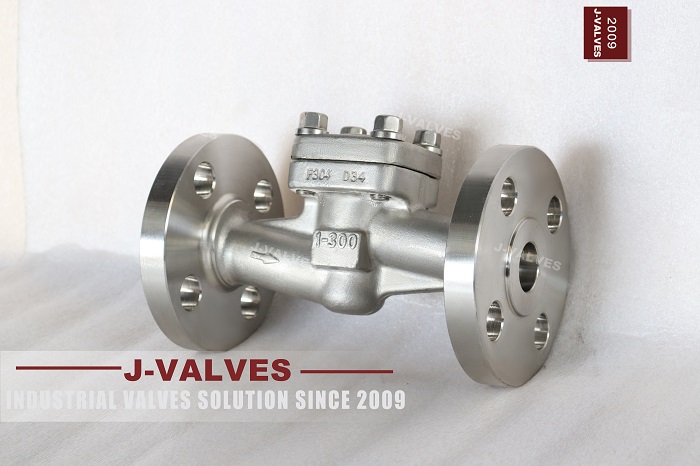

Válvula de verificación de elevación:

Se puede instalar en formas horizontales y verticales. Se basa en el disco que se mueve hacia arriba y hacia abajo a lo largo del paso del cuerpo de la válvula para lograr la función de prevenir el flujo de retorno. Este tipo de válvula de retención tiene un buen rendimiento de sellado y es más adecuado para sistemas con requisitos estrictos en fuga media. Por ejemplo, al transportar algunos medios líquidos tóxicos, dañinos, inflamables y explosivos en la producción de productos químicos, puede evitar efectivamente la fuga inversa del medio y garantizar una producción segura.

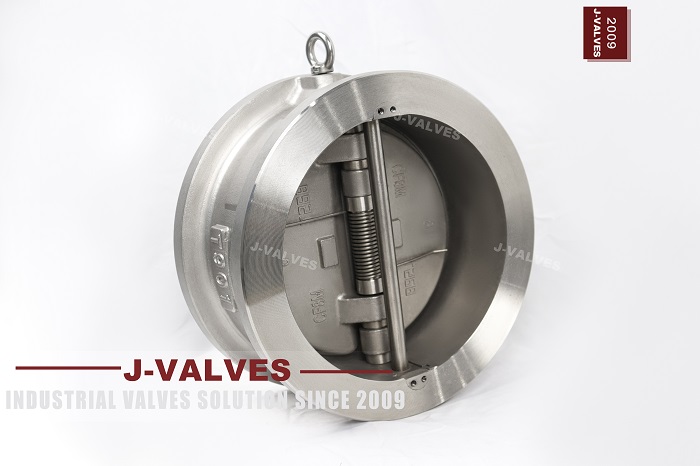

Válvula de retención de mariposa:

Su apariencia es similar a la de una válvula de mariposa, y controla la dirección de flujo del medio girando el disco en forma de disco. Cuenta con una estructura compacta, peso ligero y pequeños requisitos de espacio de instalación, y se usa ampliamente en algunos sistemas de tuberías con espacio limitado. Por ejemplo, es muy adecuado para instalar válvulas de retención de mariposa en las tuberías de suministro de agua y drenaje dentro de los edificios, especialmente en algunos ejes de tubería relativamente estrechos. Además, es sensible en la operación y puede responder rápidamente a los cambios en la dirección de flujo del medio.

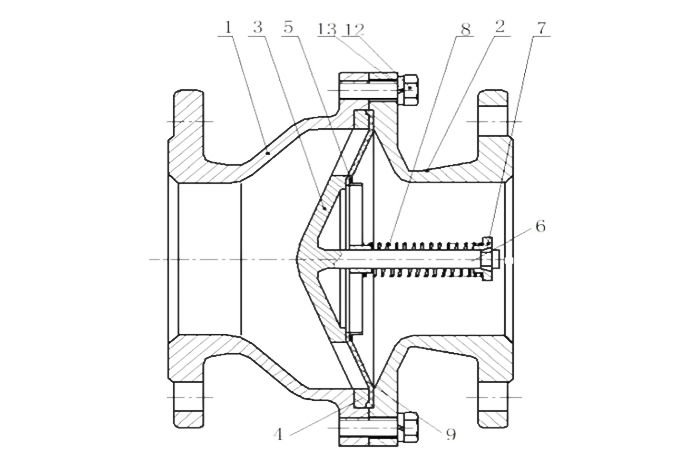

Válvula de retención de diafragma:

Utiliza un diafragma elástico para controlar el flujo del medio. El diafragma se deformará con el flujo hacia adelante o inversa del medio para lograr la apertura y el cierre. Este tipo de válvula de retención funciona de manera excelente en algunas ocasiones con altos requisitos de limpieza media y donde no se desea que las piezas metálicas tengan un contacto excesivo con el medio, como los sistemas de transporte de tuberías en la industria de alimentos y bebidas, lo que puede evitar contaminar los productos.

II. Considerando las características del medio

1. Tipo medio
   Si se usa para transportar medios comunes, relativamente limpios y menos corrosivos como el agua, se pueden aplicar múltiples tipos de válvulas de retención. Sin embargo, otros factores, como el caudal y la presión, deben considerarse de manera integral para una mayor detección. Pero si se trata de transportar líquidos químicos corrosivos, como los ácidos fuertes como el ácido clorhídrico y el ácido sulfúrico, deben seleccionarse válvulas de retención de materiales con una fuerte resistencia a la corrosión, por ejemplo, válvulas de verificación de válvulas de retención de materiales como materiales como el acero inoxidable y los plásticos (como Polytetrafluoroetileno, etc., etc.), para garantizar la vida de servicio de la válvula y la operación segura y estable del sistema del sistema. Para transportar medios de suspensión que contienen partículas sólidas, como las tuberías de transporte de la suspensión en el beneficio de la mina, las válvulas de consulta con canales de flujo relativamente espaciosos y que no están fáciles de bloquear por partículas, y las válvulas de control de balanceo a menudo tienen más ventajas en tales casos.
2. Temperatura media
   Los materiales de la válvula de verificación de diferentes versiones pueden soportar diferentes rangos de temperatura. En un entorno de baja temperatura, por ejemplo, en las tuberías refrigerantes de algunos sistemas de refrigeración, es necesario asegurarse de que los materiales de la válvula de retención no se vuelvan frágiles debido a la baja temperatura y el rendimiento del afecto. Puede ser necesario seleccionar válvulas hechas de materiales especiales, como acero de aleación de baja temperatura. En un entorno de alta temperatura, por ejemplo, en las tuberías de transporte de vapor de las centrales térmicas, la temperatura a menudo es tan alta como varios cientos de grados centígrados. Esto requiere que los materiales de la válvula de retención tengan una buena resistencia a la alta temperatura y la estabilidad térmica. Las válvulas de verificación hechas de materiales como el acero de aleación de cromo-molibdeno pueden cumplir con los requisitos de uso y evitar problemas como la deformación de la válvula y la falla del sello causada por la alta temperatura.

Iii. Centrarse en los parámetros de presión del sistema de tuberías

1. Presión de trabajo: la válvula de retención debe poder resistir la presión de trabajo durante el funcionamiento normal del sistema de tuberías y se debe reservar un cierto margen de seguridad. Por ejemplo, en un sistema de suministro de agua de alta presión, la presión de trabajo puede llegar a varios megapascales. En este caso, es necesario seleccionar una válvula de retención con una calificación de presión que coincida con ella. En términos generales, se debe seleccionar un producto con una calificación de presión ligeramente más alta que la presión de trabajo real de acuerdo con los estándares relevantes para hacer frente a posibles fluctuaciones de presión y otras situaciones, lo que garantiza que la válvula de verificación no se dañe o se mueva debido a la presión excesiva durante la operación a largo plazo.

2. Situación de fluctuación de presión: en algunos sistemas de tuberías, la presión fluctuará con frecuencia. Por ejemplo, en las tuberías de algunos dispositivos de producción industrial que funcionan de manera intermitente, el inicio y la parada del equipo causarán cambios instantáneos en la presión. En vista de esta situación, se debe seleccionar las válvulas de consulta con alta resistencia estructural y la capacidad de adaptarse a los impactos de presión, como aquellos con dispositivos de amortiguación o con un diseño de disco más estable. Durante las fluctuaciones de presión, pueden mantener mejor el rendimiento del sellado y evitar fallas como la apertura anormal o el cierre deficiente del disco causado por cambios de presión instantáneo.

IV. Análisis de los requisitos de flujo

1. Casa de flujo: para los sistemas de tuberías con caudales grandes, como las tuberías principales de suministro de agua en las ciudades o las grandes tuberías del sistema de riego, deben seleccionarse las válvulas de control con baja resistencia al flujo. Las válvulas de verificación de swing suelen ser una mejor opción. Pueden garantizar una velocidad de flujo grande sin causar una pérdida de presión excesiva y garantizar la eficiencia del suministro de agua y la estabilidad de la presión de todo el sistema. Para las tuberías con caudales relativamente pequeños, como las tuberías de suministro de agua y drenaje dentro de los hogares, pequeñas válvulas de retención como válvulas de retención de mariposas que pueden cumplir con los requisitos de flujo son suficientes para el trabajo.

2. Requisito de estabilidad del flujo: en algunas tuberías de proceso con altos requisitos para la precisión del flujo, como las tuberías de transporte de líquidos para un lote preciso en la producción farmacéutica, es necesario asegurarse de que la válvula de verificación no cause una interferencia significativa hacia el flujo durante la operación normal, y que el flujo no tendrá fluctuaciones obvias causadas por la acción de la válvula mientras previene el fondo. En este momento, las válvulas de retención que sean sensibles en funcionamiento y tienen poco impacto en el flujo, es necesario seleccionar, como algunos nuevos productos de válvula de retención con sellado avanzado y diseños de núcleo de válvulas, que pueden cumplir mejor tales requisitos de estabilidad del flujo.

V. Limitaciones del espacio de instalación y condiciones ambientales

1. Espacio de instalación: si el espacio de instalación del sistema de tuberías es relativamente estrecho, como en las salas de máquinas de los barcos o en los estrechos ejes de los edificios de los edificios, deben seleccionarse válvulas con pequeñas dimensiones externas y estructuras compactas. Las válvulas de retención de mariposa, las válvulas de retención de elevación en miniatura, etc. están más en línea con los requisitos. Se pueden instalar suavemente en el espacio limitado y lograr funciones normales. Para las tuberías fuera de las grandes plantas industriales donde el espacio es relativamente abundante, las limitaciones en las dimensiones externas de las válvulas de retención son relativamente pequeñas, y los tipos de válvulas de verificación apropiados pueden seleccionarse preferentemente de acuerdo con otros factores de rendimiento.

2. Condiciones ambientales: al instalar las válvulas de retención al aire libre, se debe considerar el impacto del entorno, como si estarán expuestos al viento, la lluvia, la luz solar, etc. Si se encuentra en un área con riesgos de explosión, como algunos entornos inflamables y explosivos en la producción petroquímica, deben seleccionarse las válvulas de control con un rendimiento a prueba de explosión para garantizar la seguridad de todo el sistema.
