Válvula de globo de ángulo criogénica: diseño de ingeniería y rendimiento en sistemas de GNL de alta presión

Introducción

En sistemas de tuberías criogénicas y de baja temperatura, los componentes de aislamiento y control de flujo deben mantener un rendimiento estable en condiciones de temperatura extrema, que a menudo alcanzan los -196 °C . Entre estos componentes críticos, la válvula de globo de ángulo criogénica desempeña un papel clave en la regulación y aislamiento del flujo de fluido en sistemas de GNL, GLP y gases industriales.

A diferencia de las válvulas de globo de patrón recto, la estructura de tipo angular permite un cambio de dirección del flujo de 90 grados, lo que reduce la complejidad de la tubería y mejora la flexibilidad de instalación en sistemas criogénicos compactos.

Los fabricantes de alta calidad como J-VALVES diseñan válvulas de globo angulares criogénicas que cumplen con las normas API 602, BS 6364 y ​​ASME para servicios a baja temperatura.

¿Qué es una válvula de globo de ángulo criogénica?

Una válvula de globo de ángulo criogénica es una válvula de control de movimiento lineal con una configuración de cuerpo en forma de L diseñada para aplicaciones de baja temperatura.

Características clave:

• Ruta de flujo de entrada/salida de 90 grados

• Movimiento lineal del vástago para control de aceleración.

• Capó extendido para aislamiento térmico.

• Adecuado para temperaturas criogénicas de hasta -196 °C

Esta estructura integra tanto el cambio de dirección del flujo como la regulación del flujo en un cuerpo de válvula.

Características estructurales de las válvulas de globo angulares para bajas temperaturas

1. Diseño de cuerpo en ángulo

El cuerpo angular proporciona:

• Número reducido de codos de tubería.

• Menor caída de presión en comparación con múltiples accesorios

• Diseño de instalación compacto en patines de GNL

Esto lo hace ideal para sistemas criogénicos con espacio limitado.

2. Diseño de capó ampliado para servicio criogénico

Una de las características más importantes:

• Mantiene la empaquetadura del vástago alejada del fluido a baja temperatura

• Previene la congelación de los componentes de sellado.

• Mantiene un gradiente térmico estable

Esto garantiza un funcionamiento confiable incluso bajo ciclos de enfriamiento extremos.

3. Sistema de asiento y disco de precisión

Las válvulas de globo criogénicas utilizan:

• Disco cónico o tipo tapón

• Superficies de asiento endurecidas

• Sellado blando o metálico según la clase de presión

Esto asegura:

• Rendimiento de aceleración estable

• Capacidad de cierre hermético

• Riesgo de fuga reducido

4. Cuerpo de acero al carbono de baja temperatura (LCC)

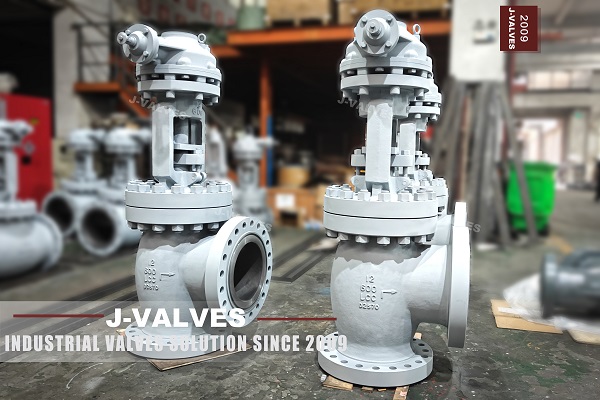

El cuerpo de la válvula que se muestra en la imagen normalmente utiliza material ASTM A352 LCC , que proporciona:

• Excelente tenacidad a bajas temperaturas

• Resistencia a la fractura frágil

• Resistencia mecánica estable en condiciones criogénicas.

Cómo funcionan las válvulas de globo de ángulo criogénicas

El principio de funcionamiento se basa en el movimiento lineal:

1. El volante o el actuador impulsa el vástago hacia abajo

2. El disco se mueve hacia el asiento para acelerar o apagar

3. El flujo pasa a través de una trayectoria corporal en ángulo.

4. El ajuste del vástago controla el caudal con precisión

Esto hace que las válvulas de globo sean ideales para la regulación del flujo en lugar del cierre rápido..

Ventajas de las válvulas de globo de ángulo criogénicas

1. Excelente rendimiento del control de flujo

• Alta precisión de aceleración

• Ajuste de flujo estable bajo presión variable

2. Diseño compacto de tuberías

• Elimina accesorios de codo adicionales

• Reduce los puntos de soldadura

• Simplifica el diseño del patín de GNL

3. Sellado criogénico confiable

• El capó extendido evita daños térmicos

• La estructura de sellado de múltiples etapas mejora la seguridad

• Riesgo reducido de fugas externas

4. Alta resistencia estructural

Las válvulas de globo angulares están diseñadas para:

• Clase 150LB–600LB y sistemas de presión superiores

• Condiciones severas de ciclos térmicos

• Operación industrial continua

Características de seguridad de ingeniería

1. Diseño de vástago anti-reventón

Evita la expulsión accidental del vástago bajo presión.

2. Construcción a prueba de incendios (opcional)

Garantiza la integridad del sellado en condiciones de exposición al fuego.

3. Capó extendido anticongelante

Protege el sistema de empaque del contacto con fluidos criogénicos.

Fuerza de fabricación de J-VALVES

J-VALVES produce válvulas de globo angulares criogénicas con estrictos sistemas de ingeniería y control de calidad:

Capacidades de producción:

• Fundición de precisión de acero de baja temperatura LCC/LC1

• Mecanizado CNC de componentes de sellado.

• Conjunto criogénico de capó extendido

• Control total del material con trazabilidad

Estándares de prueba:

• Prueba de temperatura criogénica (-196°C)

• Prueba hidrostática de carcasa y asiento.

• Inspección END (UT, RT, PT)

• Verificación del rendimiento de bajas fugas

Cumplimiento:

• API 602 / API 6D (según corresponda)

• Estándar de válvula criogénica BS 6364

• Código de diseño de presión ASME B16.34

Aplicaciones típicas

Las válvulas de globo de ángulo criogénicas se utilizan ampliamente en:

• Plantas de licuefacción de GNL

• Sistemas de almacenamiento y transferencia de GNL

• Redes de gasoductos de GLP

• Unidades de separación de aire (ASU)

• Sistemas de procesamiento de gases industriales.

• Estaciones de bombas y compresores criogénicos.

Válvula de globo en ángulo versus válvula de globo recta

Conclusión

La válvula de globo de ángulo criogénica es un componente esencial en los sistemas industriales modernos de GNL y de baja temperatura. Su diseño de cuerpo en ángulo, su capacidad de control de flujo preciso y sus materiales de grado criogénico lo hacen muy adecuado para diseños de tuberías complejos donde la seguridad, la eficiencia y la confiabilidad son fundamentales.

Con un diseño de ingeniería avanzado y estrictos sistemas de control de calidad, J-VALVES ofrece válvulas de globo angulares criogénicas de alto rendimiento que garantizan un funcionamiento estable y seguridad a largo plazo en la infraestructura energética global.
