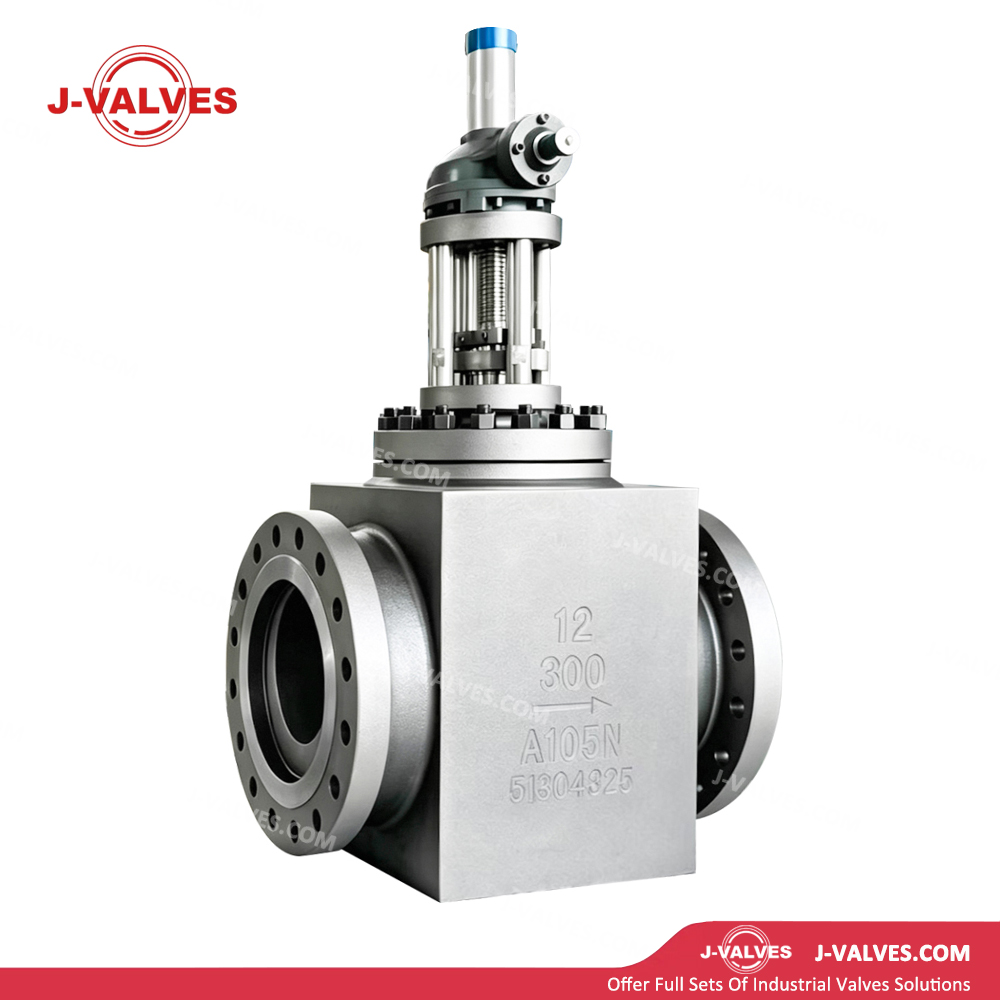

Cuerpo de acero forjado A105N: El cuerpo de la válvula está fabricado con acero forjado ASTM A105N con una estructura de grano denso, excelentes propiedades mecánicas y una capacidad superior de soporte de presión para adaptarse a condiciones de trabajo de alta presión.
Cuerpo de gran diámetro integralmente forjado: El cuerpo de gran tamaño DN300 de 12 pulgadas adopta un proceso de forjado integral para eliminar posibles defectos de fundición y garantizar un espesor de pared uniforme y una estabilidad estructural integral.
Diseño de ruta de flujo recto: el fluido fluye linealmente a lo largo de la línea central del asiento de la válvula con baja resistencia al flujo y pequeña caída de presión, apto para condiciones de trabajo que necesitan un ajuste de flujo preciso.
Estructura de disco ascendente: el disco se eleva verticalmente a lo largo del eje central del vástago de la válvula, lo que provoca una ligera abrasión en las superficies de sellado y un cierre hermético, logrando un rendimiento de ajuste de flujo lineal.
Conexión bridada: Equipado con una conexión de brida de cara elevada RF que cumple con el estándar ASME B16.5, lo que garantiza una instalación estable y una buena estanqueidad para sistemas de tuberías de gran calibre.
Bonete de sellado a presión: El bonete de sellado a presión se adopta para servicio de alta presión Clase 300. Una presión media más alta brinda un mejor efecto de sellado para evitar eficazmente fugas de medio externo.
Superficie de sellado superpuesta de aleación dura de estelita: Tanto las superficies de sellado del asiento como del disco están recubiertas con aleación de estelita, lo que presenta una gran resistencia al desgaste y la corrosión para prolongar la vida útil de la válvula.
Estructura del asiento trasero: cuando la válvula está completamente abierta, el disco forma un sello metálico con el asiento trasero del capó, lo que permite el reemplazo del empaque en el sitio y evita fugas del medio hacia afuera.
Diseño de vástago anti-explosión: La parte inferior del vástago de la válvula se fija mediante una cabeza tipo T o una estructura de pasador para evitar que el vástago reviente bajo presión media interna y garantizar un funcionamiento seguro.
Operación del volante y del engranaje cónico: El dispositivo de engranaje cónico estándar se combina con un diámetro grande de 12 pulgadas para reducir el par de operación y facilitar la apertura y el cierre; El actuador eléctrico es opcional para realizar un control automático remoto.
Especificaciones técnicas
Artículo | Especificación |
Tamaño nominal | 1/2'~12' (DN15 ~ DN300) |
Clase de presión | 150LB~2500LB (PN10~PN420) |
Temperatura de funcionamiento | -29 ℃ ~ +425 ℃ (versión estándar); hasta +538 ℃ para la variante de alta temperatura |
Material corporal | Acero al carbono forjado ASTM A105N |
Disco y asiento | Base ASTM A105N con revestimiento duro de estelita |
Material de tallo | Acero inoxidable ASTM A182 F6a |
Tipo de cara del asiento | FF (cara plana) / RF (cara elevada) |
Conexión final | Bridas RF según ASME B16.5 |
Operación | Manual (caja de cambios cónica), eléctrico, neumático |
Estándar de diseño | ASME B16.34, API 602/API 623 |
Estándar de prueba | API 598,ISO 5208 |
Dimensión cara a cara | De acuerdo con ASME B16.10 |
Longitud de extremo a extremo | Aprox. 660 mm (patrón largo según ASME B16.10) |
Medios aplicables | Agua, vapor, productos derivados del petróleo, gas natural y diversos fluidos de procesos químicos. |
Industria del petróleo y el gas: se utiliza para el corte de fluidos y la regulación del flujo en tuberías de transporte de larga distancia, tuberías de recolección de petróleo y gas, estaciones de compresión y estaciones de medición.
Industria petroquímica: controla el medio de alta temperatura y alta presión dentro de equipos de refinería, unidades de craqueo y dispositivos de reformado catalítico.
Industria de generación de energía: Sirve para el cierre y ajuste de flujo en la tubería principal de vapor, tubería de agua de alimentación y tubería de derivación de plantas de energía térmica.
Industria química: control medio para unidades de producción de alta presión, incluidas instalaciones de procesamiento de amoníaco sintético y metanol.
Industria metalúrgica: aislamiento seguro para tuberías de alta temperatura y alta presión que transportan gas de alto horno y oxígeno industrial.
Industria de calefacción urbana: regulación del flujo de la tubería principal y cierre de emergencia para la red de calefacción centralizada.
Excelente rendimiento de seguridad de gran diámetro a alta presión: el forjado integral y la materia prima A105N mejoran en gran medida la estabilidad estructural general de la válvula de 12 pulgadas bajo presión Clase 300, descartando el riesgo de falla del equipo causado por defectos de fundición.
Capacidad de modulación de flujo precisa: el canal de flujo recto y el diseño de disco ascendente brindan una propiedad de ajuste estable, ideal para tuberías de proceso que requieren un control de flujo preciso.
Larga vida útil de las piezas de sellado: la superficie dura de estelita resiste eficazmente la erosión y la corrosión medias, alargando el ciclo de mantenimiento y reduciendo los costos operativos generales.
Protección de seguridad multicapa: el capó con sello de presión, el asiento trasero y el vástago antiexplosión protegen conjuntamente al equipo y a los operadores durante el funcionamiento a alta presión.
Fácil mantenimiento en campo: la conexión bridada y el diseño de asiento reemplazable acortan la duración de la revisión y reducen las pérdidas por paradas de producción.
Estandarización universal: el cumplimiento total de los estándares globales ASME y API permite una combinación perfecta con las tuberías existentes, ahorrando diseño de ingeniería y gastos de compra.
