J-VALVES
Características de diseño
Material de bronce de níquel-aluminio C95800: El cuerpo está hecho de bronce de níquel-aluminio ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn), que contiene entre 8,5 y 9,5 % de níquel, entre 4,0 y 5,0 % de aluminio, entre 4,0 y 5,0 % de hierro y entre 0,8 y 1,5 % de manganeso. Ofrece una excelente resistencia a la corrosión del agua de mar, alta resistencia a la erosión por cavitación y a la corrosión por abrasión, inhibe eficazmente la bioincrustación marina y es adecuado para la inmersión prolongada en agua de mar.

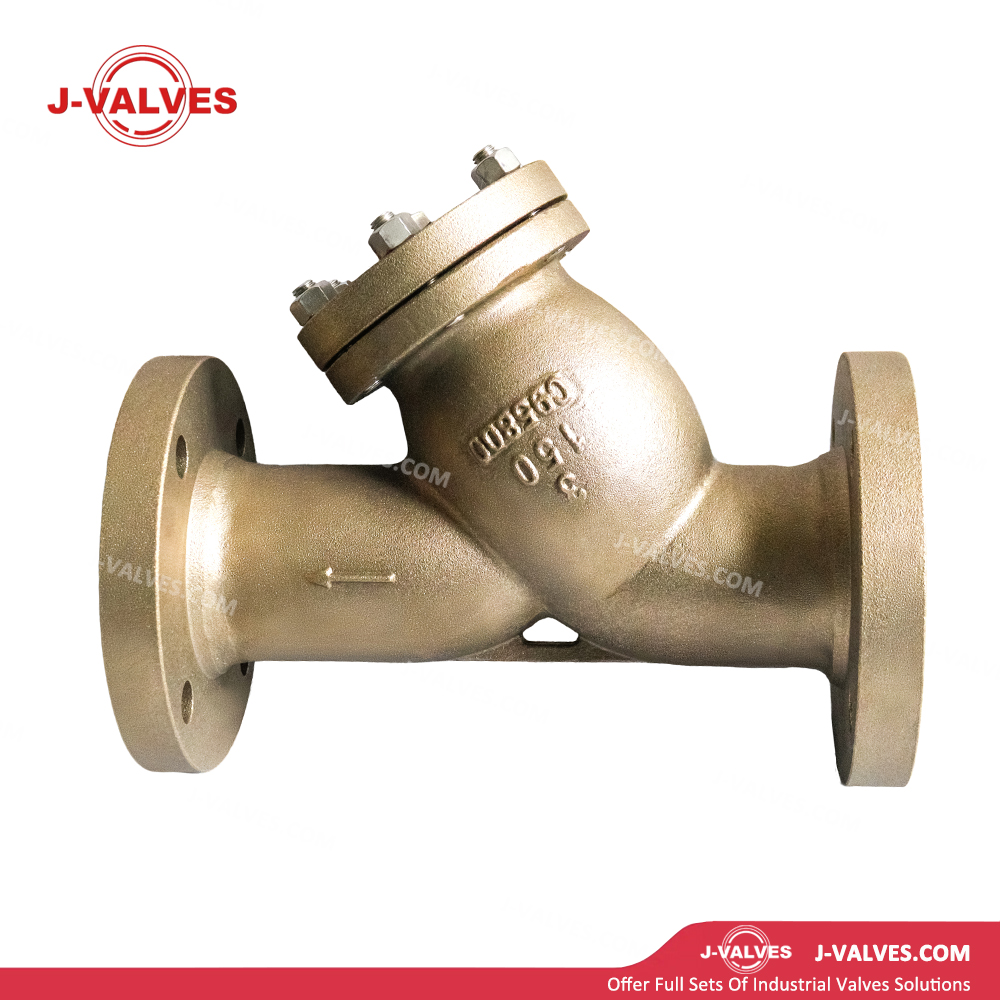

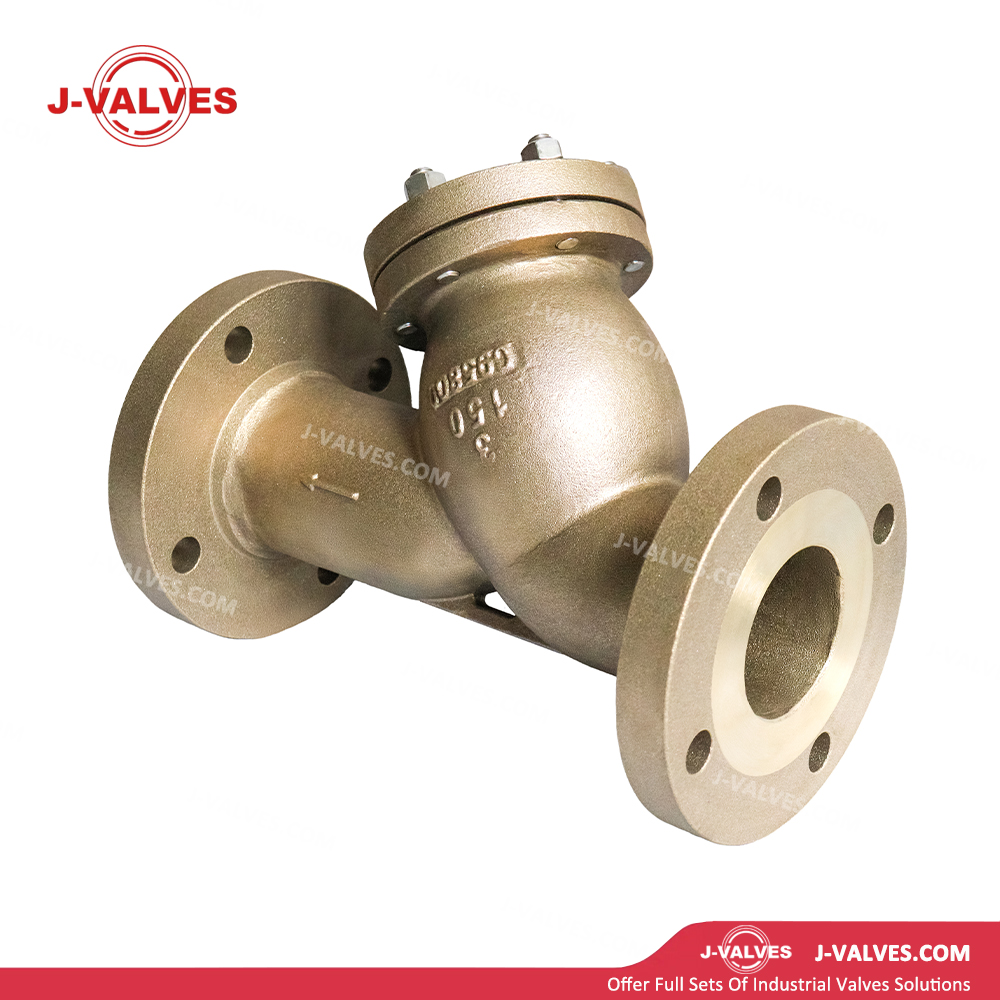

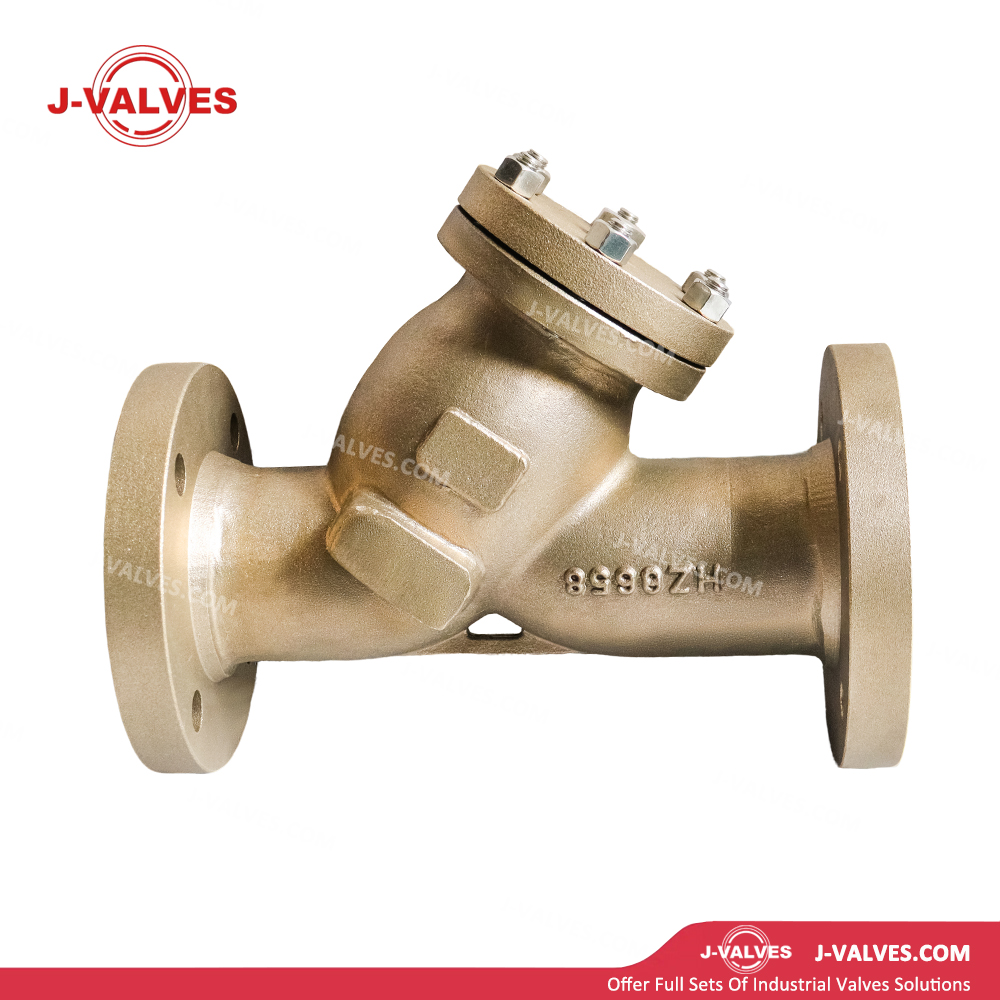

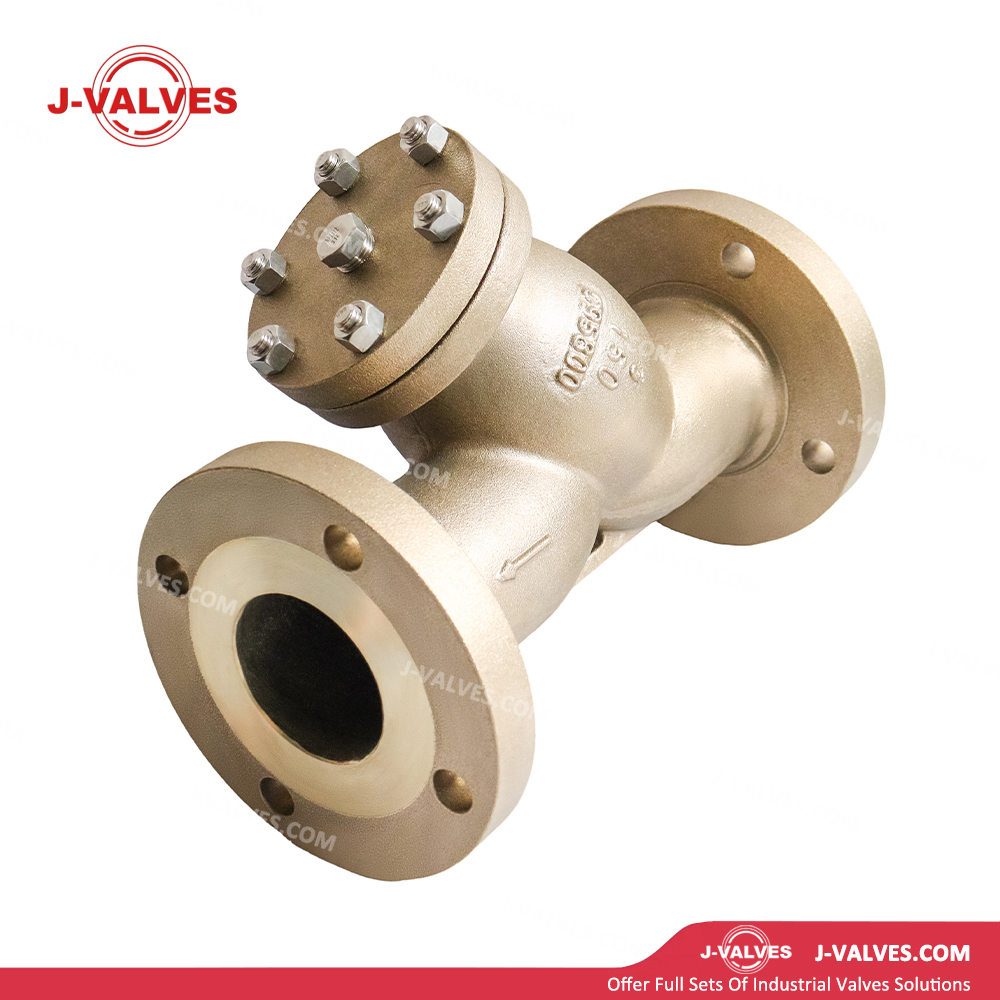

Estructura tipo Y: el paso de flujo del cuerpo forma un ángulo de 45° con la entrada y la salida, lo que reduce la resistencia al flujo entre un 30 % y un 50 % con una baja pérdida de presión y una gran área de filtración, lo que extiende el intervalo de limpieza del filtro.

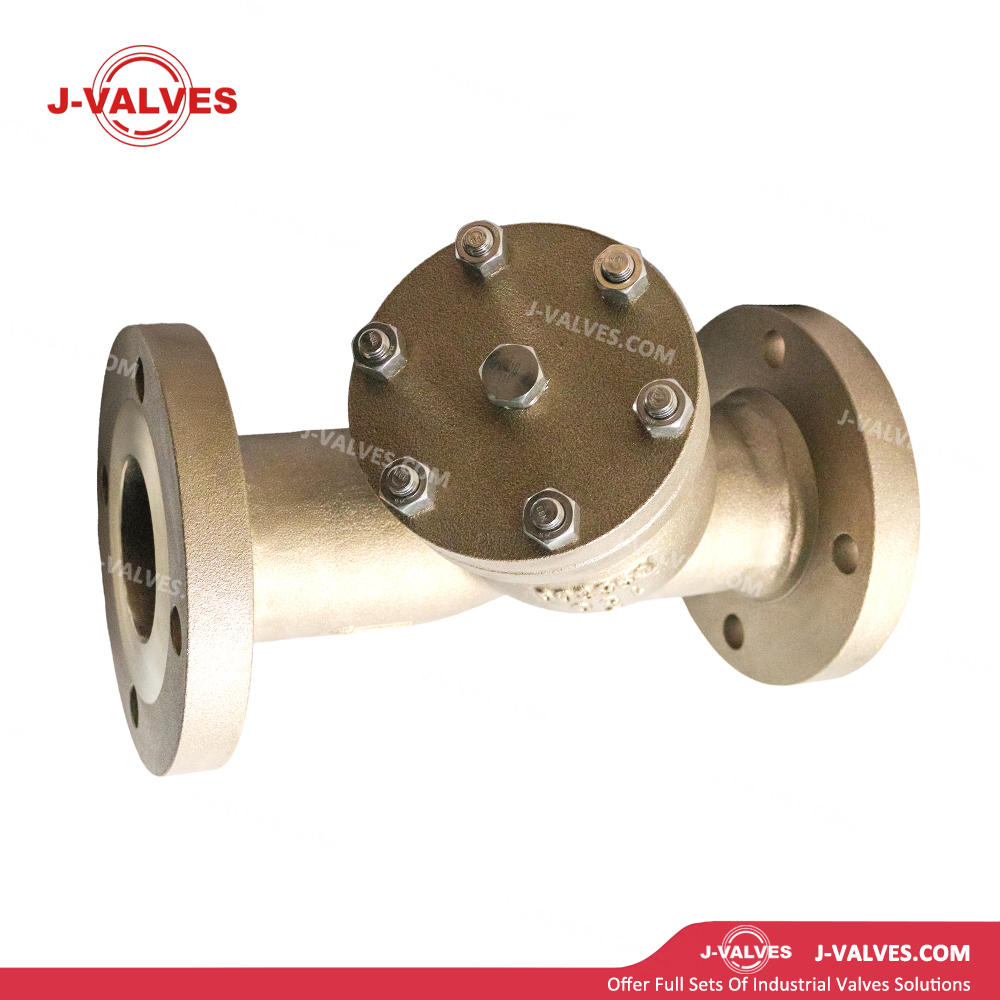

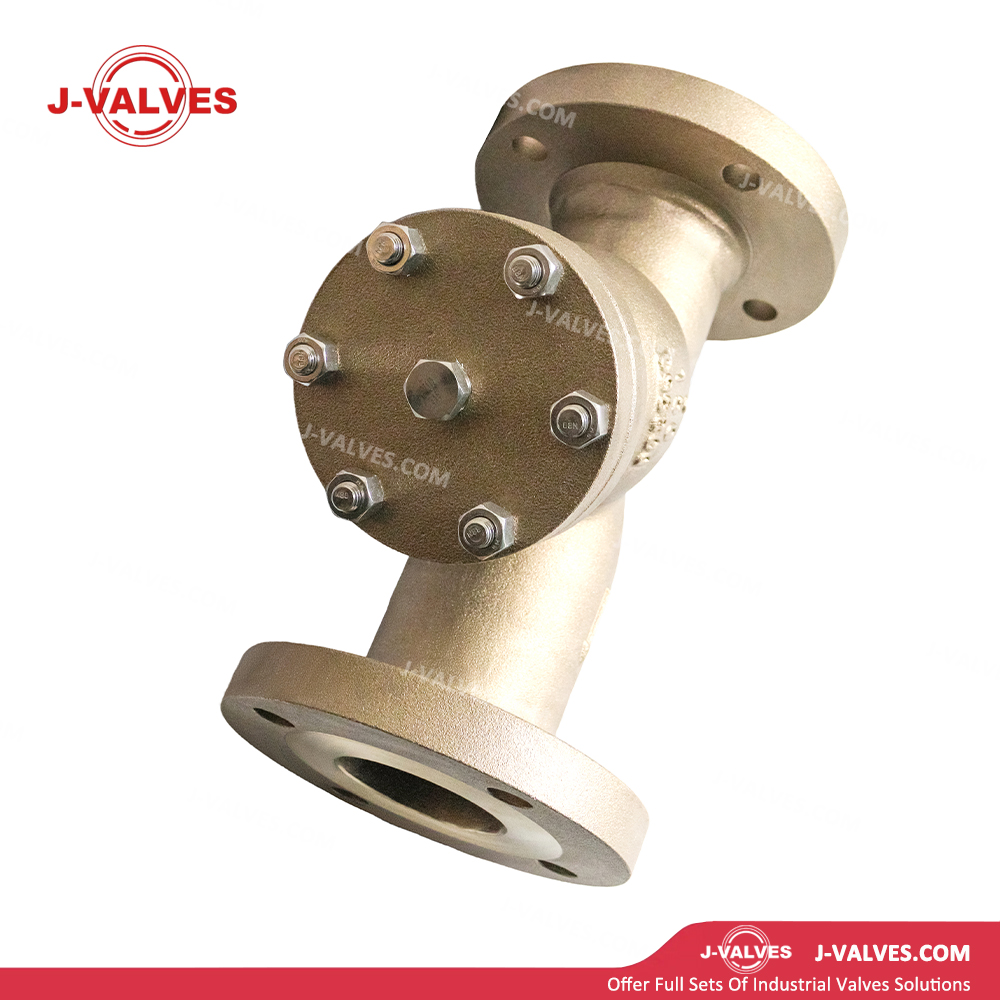

Diseño de pantalla extraíble: la cubierta de brida superior o la cubierta roscada permiten un acceso rápido. El diseño de pantalla extraíble permite la extracción, limpieza o reemplazo en línea sin desmontar el filtro de la tubería, lo que minimiza el tiempo de inactividad y los costos de mantenimiento.
Conexión bridada de baja presión: Ambos extremos del cuerpo están equipados con bridas RF (cara elevada) que cumplen con ASME B16.5 Clase 150. Para bridas Clase 150 de 3 pulgadas, el diámetro exterior es de 190 mm, diámetro del círculo de pernos de 152,4 mm, 4 pernos M16, espesor de brida de 23,9 mm, lo que garantiza una compatibilidad total con los sistemas de tuberías estándar de baja presión.
Purga y ventilación: Se proporciona una conexión de purga NPT de 3/4' o 1' en la parte inferior, equipada con una válvula de bola o válvula de compuerta para purga en línea para eliminar las impurezas depositadas en la parte inferior sin desarmar. Se puede proporcionar una conexión de manómetro diferencial en el lateral para controlar la obstrucción de la pantalla.
Diseño antiincrustante marino: el material C95800 forma una densa película de óxido en la superficie, inhibiendo la adhesión de percebes, algas y otros organismos marinos. Se encuentra disponible un recubrimiento antiincrustante marino opcional o un sistema antiincrustante electrolítico para ampliar aún más los intervalos de mantenimiento.
Diseño compacto y liviano: la unidad tipo Y de 3 pulgadas tiene una longitud aproximada de 330 mm y pesa entre 10 y 15 kg, lo que facilita la instalación en espacios reducidos, como compartimentos de barcos y plataformas marinas, y reduce los costos de la estructura de soporte.
Especificaciones técnicas
Tamaño nominal : 3″ (DN80)
Clase de presión : 150 lb (PN20)
Material del cuerpo : ASTM B148 C95800
Rango de temperatura : -29 ℃ a +425 ℃
Cuerpo/capó : ASTM B148 C95800
Marco de pantalla : acero inoxidable 316 / C95800
Material de la pantalla : malla de alambre tejida de acero inoxidable 304/316/316L o placa perforada
Juntas : Junta de fibra sin amianto / PTFE / Grafito flexible
Pernos : Acero inoxidable ASTM B193 B7M / 316 (resistente a la corrosión del agua de mar)
Tuercas : ASTM B194 2HM / acero inoxidable 316
Válvula de purga : válvula de bola C95800 o válvula de compuerta (mismo material que el cuerpo)
Conexión final : Bridada (cara elevada RF), ASME B16.5 Clase 150; Rosca NPT opcional, bridas para soldar o estándar marino
Dimensiones de la cara de la brida : ASME B16.5
Estándar de diseño : ASME B16.34
Estándar de prueba : API 598
Aplicaciones
Sistemas marinos de agua de mar: se utilizan para la filtración de tuberías de baja presión de 3 pulgadas en sistemas de agua de lastre de barcos, sistemas de agua de sentina, sistemas de agua de mar contra incendios y sistemas de refrigeración de agua de mar. El material C95800 resiste la corrosión y la bioincrustación del agua de mar, eliminando conchas, algas, sedimentos y otras impurezas para proteger bombas y válvulas.
Ingeniería de plataformas marinas: se aplica en sistemas de elevación, enfriamiento, agua contra incendios y servicios públicos de agua de mar de plataformas petrolíferas marinas, FPSO y plataformas de perforación para filtración de tuberías de baja presión de 3 pulgadas. Resiste la doble corrosión de la atmósfera marina y la inmersión en agua de mar, lo que garantiza el funcionamiento seguro de los equipos de la plataforma.
Plantas desalinizadoras de agua de mar: Se utilizan para la filtración de entrada de bombas de admisión y bombas de alta presión en sistemas de desalinización de agua de mar de ósmosis inversa (RO), flash multietapa (MSF) y destilación multiefecto (MED), eliminando sólidos suspendidos y coloides para proteger elementos de membrana de precisión y bombas de alta presión.
Industria química marina: Adecuado para filtración de tuberías de agua de mar concentrada y salmuera de 3 pulgadas en la producción de sal de agua de mar, extracción de bromo de agua de mar, extracción de magnesio de agua de mar y otros procesos químicos, resiste la corrosión de soluciones salinas de alta concentración y elimina bloques de sal cristalina e impurezas.
Aplicaciones industriales generales: Ideal para la filtración de impurezas de agua de mar a baja presión de 3 pulgadas, agua salobre, soluciones salinas y otros medios corrosivos, especialmente en ambientes marinos y condiciones altamente corrosivas.
Ventajas y valor
Excelente resistencia a la corrosión del agua de mar: La tasa de corrosión del bronce de níquel-aluminio C95800 en agua de mar es solo 1/50 de la del acero al carbono y 1/10 de la del latón. Se forma una densa película protectora de Al₂O₃·CuO en la superficie, que previene la oxidación durante la inmersión prolongada y proporciona una vida útil de más de 20 años, evitando el reemplazo frecuente de los filtros de acero al carbono y los riesgos de falla del recubrimiento.
Rendimiento antiincrustante superior: la superficie de bronce de níquel-aluminio inhibe la adhesión de organismos marinos, lo que reduce la obstrucción de la pantalla por percebes y algas. Los intervalos de mantenimiento se amplían de 3 a 5 veces, lo que reduce la frecuencia y los costos de limpieza en dique seco, especialmente adecuado para plataformas marinas sumergidas durante mucho tiempo.
Baja pérdida de presión y alta eficiencia de filtración: la estructura tipo Y inclinada a 45° reduce la resistencia al flujo entre un 30% y un 50%, con un área de filtración efectiva ≥ 3 veces la sección transversal de la tubería. La baja pérdida de presión y la alta capacidad de flujo extienden los intervalos de limpieza de la pantalla y reducen el consumo de energía de bombeo.
Mantenimiento en línea conveniente: la cubierta de la brida superior permite una apertura rápida y la pantalla extraíble se puede quitar para limpiarla o reemplazarla sin desarmar la tubería, con un tiempo de mantenimiento de menos de 30 minutos, lo que minimiza las pérdidas de producción.
Compatibilidad electroquímica: pequeña diferencia de potencial galvánico con cascos de acero y tuberías de acero inoxidable, buena compatibilidad con la protección catódica, evitando la corrosión galvánica, garantizando la confiabilidad general del sistema y reduciendo los costos de ingeniería anticorrosión.
Instalación compacta y liviana: la unidad de 3 pulgadas pesa solo entre 10 y 15 kg y tiene una longitud de aproximadamente 300 a 330 mm, lo que permite una instalación flexible en espacios reducidos, como compartimentos de barcos y módulos de plataforma, y reduce los costos de soporte y soporte de tuberías en más de un 30 %.
Soporte de certificación de sociedades de clasificación: Las aprobaciones de tipo de ABS, DNV, BV, CCS y otras sociedades de clasificación están disponibles a pedido, cumpliendo con los requisitos de clasificación para buques e ingeniería costa afuera, acortando los ciclos de aceptación del propietario y mejorando la competitividad del proyecto.
