J-VALVES
Características de diseño
Material de bronce de níquel-aluminio C95800: el cuerpo está fabricado con bronce de níquel-aluminio ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn), que contiene Ni 8,5–9,5 %, Al 4,0–5,0 %, Fe 4,0–5,0 % y Mn 0,8–1,5 %. Proporciona una excelente resistencia a la corrosión del agua de mar, alta resistencia a la cavitación y la corrosión por erosión e inhibe eficazmente la bioincrustación marina, lo que lo hace adecuado para la inmersión prolongada en agua de mar.

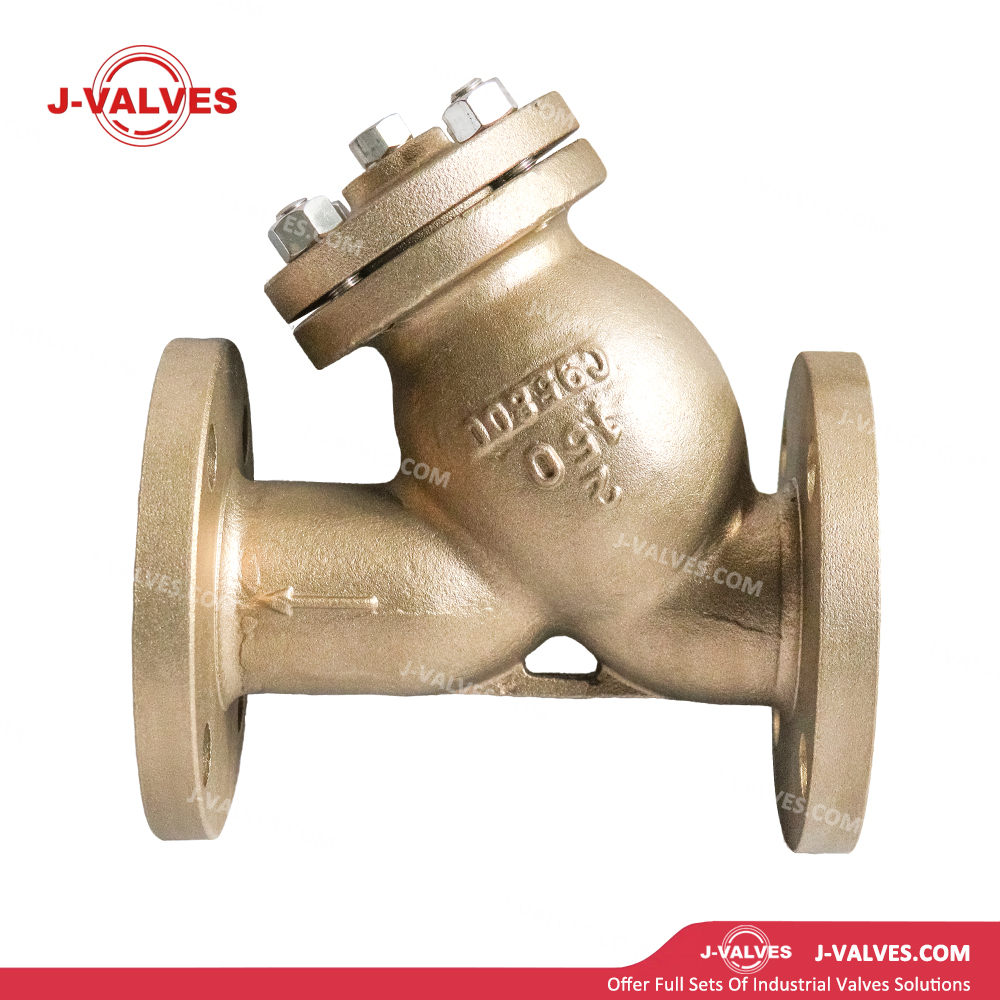

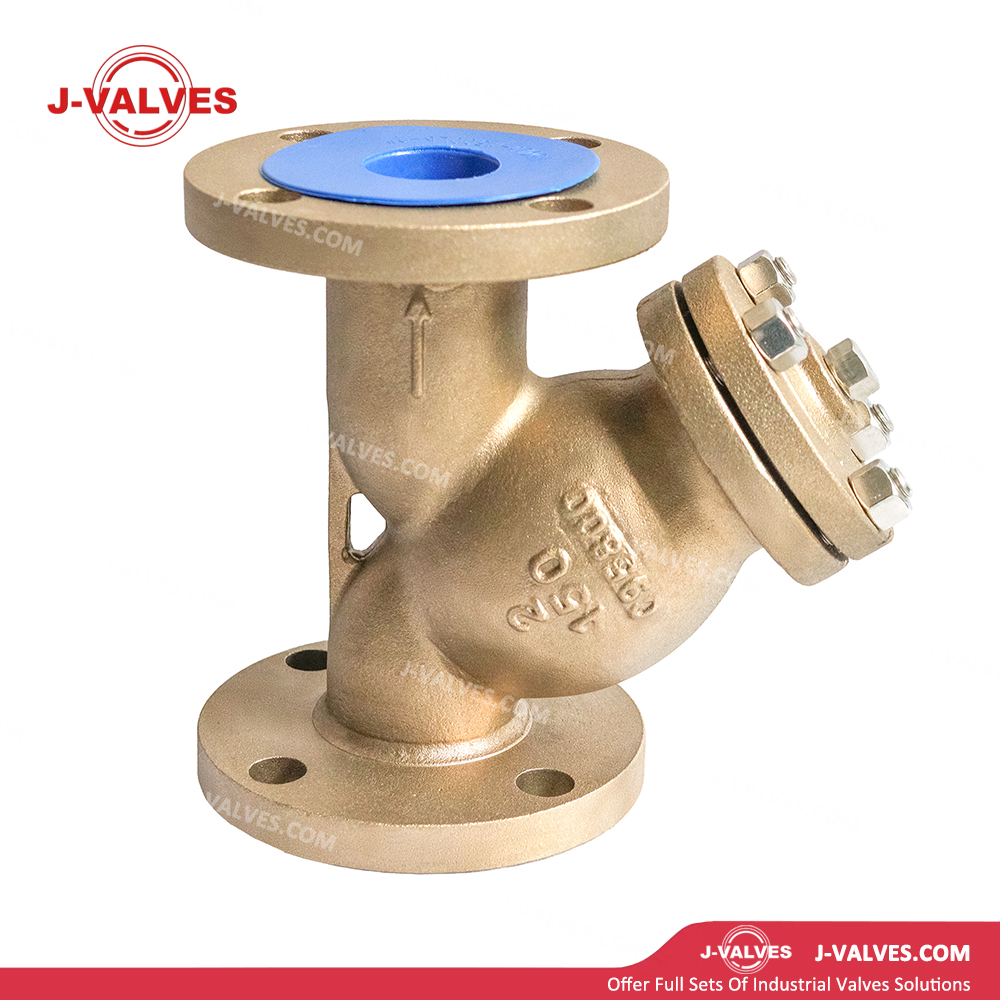

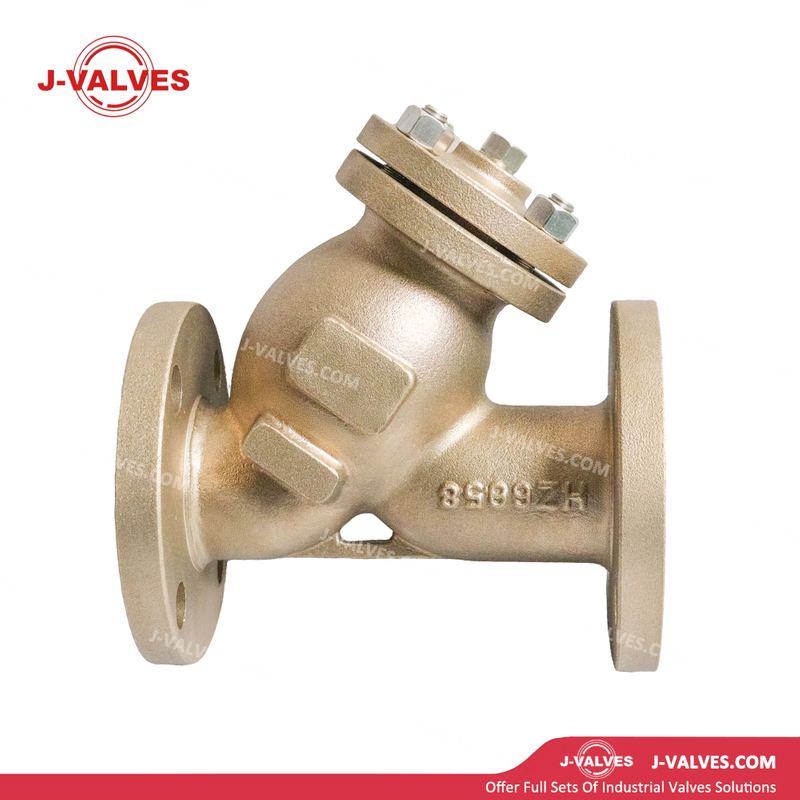

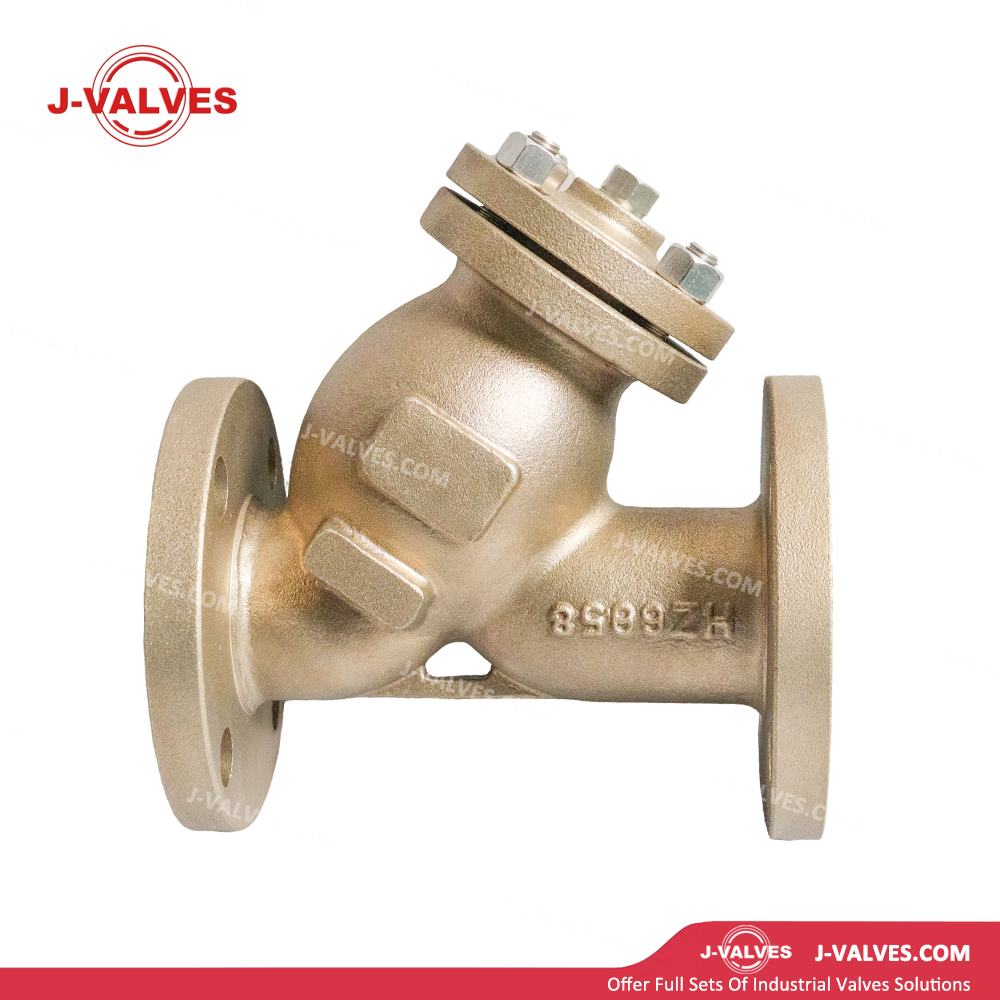

Diseño inclinado tipo Y: el paso de flujo del cuerpo forma un ángulo de 45° con conexiones de entrada y salida. En comparación con los filtros tipo T, la resistencia al flujo se reduce entre un 30% y un 50% con una baja pérdida de presión. El área de filtración es mayor con el mismo tamaño nominal, lo que amplía los intervalos de limpieza de la pantalla y mejora la eficiencia operativa del sistema.

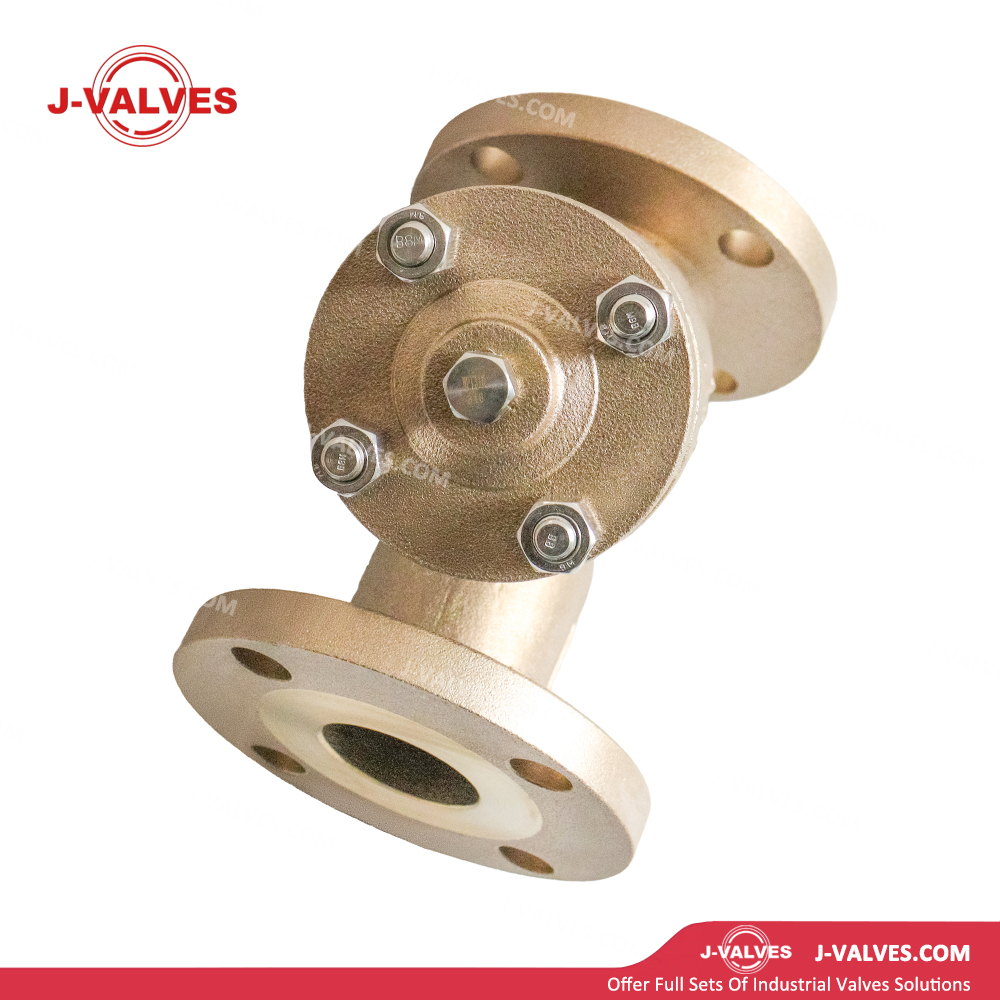

Diseño de pantalla de filtro extraíble: la cubierta de brida superior o la cubierta roscada permiten un acceso rápido. El diseño de pantalla extraíble permite la extracción, limpieza o reemplazo en línea sin desmontar el filtro de la tubería, lo que minimiza el tiempo de inactividad y los costos de mantenimiento.

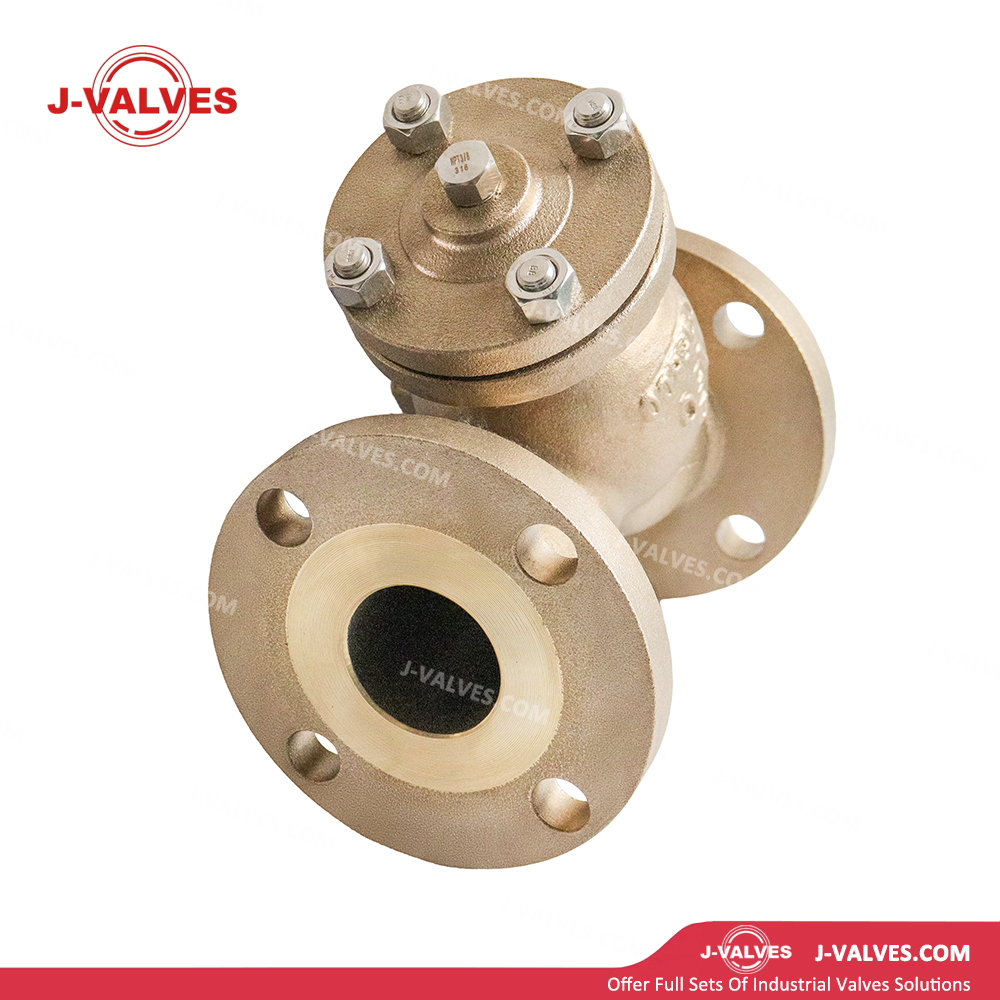

Conexión bridada de baja presión: Ambos extremos del cuerpo están equipados con bridas RF (cara elevada) que cumplen con ASME B16.5 Clase 150. Para bridas Clase 150 de 2 pulgadas, el diámetro exterior es de 152 mm, el diámetro del círculo de pernos es de 120,7 mm, la cantidad de pernos es 4 × M16 y el espesor de la brida es de 19,1 mm, lo que garantiza una compatibilidad total con los sistemas de tuberías estándar de baja presión.
Diseño antiincrustante marino: La aleación C95800 forma una densa capa protectora de óxido que resiste la adhesión de percebes, algas y otros organismos marinos. Se encuentran disponibles recubrimientos antiincrustantes marinos opcionales o sistemas antiincrustantes electrolíticos para ampliar aún más los intervalos de mantenimiento.
Diseño compacto y liviano: la unidad tipo Y de 2 pulgadas tiene una longitud aproximada de 260 mm y pesa entre 5 y 8 kg, lo que facilita la instalación en espacios reducidos, como compartimentos de barcos y plataformas marinas, y reduce los costos de la estructura de soporte.
Especificaciones técnicas
Tamaño nominal: 2″ (DN50)
Clase de presión: 150 lb (PN20)
Material del cuerpo: ASTM B148 C95800
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo / Bonete: ASTM B148 C95800
Marco de la cesta del colador: acero inoxidable 316 / C95800
Material de la pantalla: malla de alambre tejida de acero inoxidable 304/316/316L o placa perforada
Junta: Fibra sin amianto / PTFE / Grafito flexible
Pernos: Acero inoxidable ASTM B193 Grado B7M / 316 (resistente a la corrosión del agua de mar)
Tuercas: ASTM B194 Grado 2HM / acero inoxidable 316
Válvula de purga: válvula de bola C95800 o válvula de compuerta (mismo material que el cuerpo)
Conexión final: Bridada (RF), ASME B16.5 Clase 150; NPT opcional, soldadura por encaje o bridas estándar marinas
Dimensiones de revestimiento de brida: ASME B16.5
Estándar de diseño: ASME B16.34
Estándar de prueba: API 598
Aplicaciones
Sistemas marinos de agua de mar: se utilizan para la filtración de tuberías de 2 pulgadas en sistemas de agua de lastre de barcos, sistemas de agua de sentina, sistemas de agua de mar contra incendios y sistemas de refrigeración de agua de mar. El material C95800 resiste la corrosión y la bioincrustación del agua de mar, eliminando conchas, algas, sedimentos y otras impurezas para proteger bombas y válvulas.
Ingeniería de plataformas marinas: se aplica en sistemas de elevación de agua de mar, refrigeración, agua contra incendios y servicios públicos de 2 pulgadas en plataformas petrolíferas marinas, FPSO y plataformas de perforación. Resiste la doble corrosión de la atmósfera marina y la inmersión en agua de mar, lo que garantiza el funcionamiento seguro de los equipos de la plataforma.
Plantas desalinizadoras de agua de mar: Se utilizan para la filtración de entrada de bombas de admisión y bombas de alta presión en líneas de 2 pulgadas de sistemas de desalinización RO (ósmosis inversa), MSF (flash multietapa) y MED (destilación multiefecto). Elimina sólidos suspendidos y coloides para proteger elementos de membrana de precisión y bombas de alta presión.
Plantas de energía costeras: Adecuado para agua de refrigeración en circulación de 2 pulgadas, desulfuración de agua de mar y líneas de enfriamiento de condensadores en plantas de energía térmica y nuclear costeras. C95800 proporciona una resistencia superior a la corrosión del agua de mar y evita la corrosión por descincificación común en los filtros de aleación de cobre, protegiendo los tubos del condensador de titanio.
Industria química marina: se aplica en la filtración de salmuera de 2 pulgadas y agua de mar concentrada para la producción de sal de agua de mar, extracción de bromo, extracción de magnesio y otros procesos químicos. Resiste la corrosión de soluciones salinas de alta concentración y elimina partículas de sal cristalinas e impurezas.
Servicio industrial general: ideal para la filtración de impurezas de agua de mar a baja presión de 2 pulgadas, agua salobre, soluciones salinas y otros medios corrosivos, especialmente en ambientes marinos y aplicaciones altamente corrosivas.
Ventajas y valor
Excelente resistencia a la corrosión del agua de mar: en el agua de mar, la tasa de corrosión del bronce de níquel-aluminio C95800 es solo 1/50 de la del acero al carbono y 1/10 de la del latón. Se forma una densa película protectora de Al₂O₃·CuO en la superficie, lo que previene la corrosión durante la inmersión prolongada y brinda una vida útil de más de 20 años, lo que elimina los riesgos de reemplazo frecuente y falla del recubrimiento de los filtros de acero al carbono.
Rendimiento antiincrustante superior: la superficie de bronce de níquel-aluminio desalienta la adhesión de organismos marinos, reduciendo la obstrucción por percebes y algas. Los intervalos de mantenimiento se amplían entre 3 y 5 veces, lo que reduce la frecuencia y los costos de la limpieza en dique seco, especialmente para instalaciones marinas de larga inmersión.
Filtración de baja caída de presión tipo Y de alta eficiencia: el diseño inclinado de 45° reduce la resistencia al flujo entre un 30 % y un 50 %. El área de filtración efectiva es ≥3 veces la sección transversal de la tubería, lo que ofrece una baja pérdida de presión y una alta capacidad de flujo, lo que extiende los intervalos de limpieza y reduce el consumo de energía de bombeo.
Instalación compacta y liviana: Con un peso de solo 5 a 8 kg y una longitud de aproximadamente 260 mm, el filtro tipo Y de 2 pulgadas permite una instalación flexible en espacios reducidos, como compartimentos de barcos y módulos de plataforma, lo que reduce los costos de soporte y soporte de tuberías en más de un 30 %.
Beneficios de protección del sistema: Elimina eficazmente las impurezas del agua de mar para proteger bombas, válvulas, intercambiadores de calor, conjuntos de membranas y otros equipos de precisión aguas abajo, extendiendo la vida útil general del sistema y reduciendo las fallas del equipo y los costos de mantenimiento.
