J-VALVES

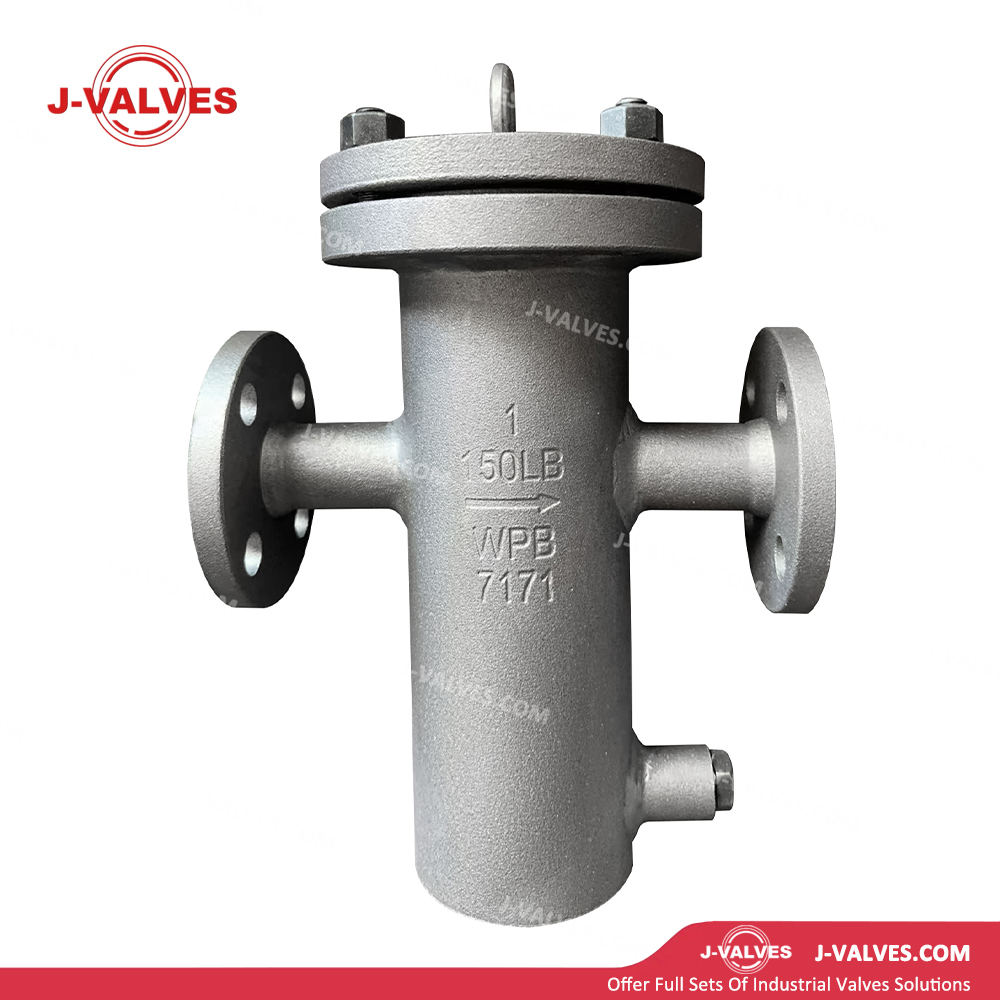

Colador de cesta WPB de 1' y 150 lb
Características estructurales
Material de acero al carbono WPB: El cuerpo de la válvula está forjado o fundido en acero al carbono ASTM A234 WPB. Presenta alta resistencia, excelente soldabilidad y resistencia moderada a la corrosión, lo que brinda un rendimiento rentable.
Estructura del filtro de cesta: el filtro de cesta cilíndrico incorporado ofrece una gran área de filtración, baja caída de presión y alta capacidad de retención de suciedad para atrapar eficazmente los contaminantes sólidos.
Conexión bridada: Adopta brida RF (cara elevada) que cumple con el estándar ASME B16.5. El tamaño nominal de 1' y la clasificación de presión Clase 150 garantizan una gran intercambiabilidad para la instalación.
Diseño de apertura superior: la cubierta del colador está atornillada. Se puede abrir rápidamente desde la parte superior, por lo que la pantalla se puede quitar para limpiarla o reemplazarla sin tener que desmontar las tuberías.
Puerto de drenaje: Hay un puerto de drenaje opcional disponible en la parte inferior para drenaje en línea y vaciado del sistema, minimizando el tiempo de inactividad.
Diseño de equilibrio de presión: los modelos seleccionados están equipados con orificios de equilibrio de presión o puertos de válvula de derivación para facilitar el alivio de presión durante el reemplazo de la pantalla.
Estructura compacta: el tamaño pequeño y el peso liviano requieren un espacio de instalación limitado y son fáciles de integrar en los sistemas de tuberías existentes.
Parámetros técnicos
| Elemento de parámetro | Especificación |
Diámetro nominal | 1' ~ 48' (DN25~DN1200) |
Clase de presión | 150 libras ~ 600 libras (PN20 ~ PN100) |
Material corporal | Acero al carbono ASTM A234 WPB |
Material de la pantalla | Acero inoxidable 304/316 (opcional) |
Estándar de brida | ASME B16.5RF |
Estándar de diseño | ASME B16.34/MSS SP-71 |
Estándar de prueba | API 598/ISO 5208 |
Dimensión cara a cara | Cumple con el estándar del fabricante o los requisitos del cliente. |
Rango de temperatura | -29 ℃ ~ +425 ℃ (Sujeto al material de la junta) |
Clasificación de filtración | Malla 20 ~ 100 (Estándar); Malla personalizada disponible |
Tipo de conexión | Conexión bridada RF |
Medios aplicables | Agua, petróleo, gas, vapor y medios químicos en general. |
Campos de aplicación
Industria del petróleo y el gas: se aplica en oleoductos y gasoductos, estaciones de medición y estaciones reguladoras de presión. Filtra arena, óxido y otras impurezas para proteger los equipos posteriores.
Industria Química: Se utiliza en tuberías de materias primas químicas y sistemas de alimentación de reactores. Intercepta partículas sólidas para mantener procesos de producción estables.
Industria energética: Adecuado para sistemas de agua de alimentación de calderas y tuberías de circulación de agua de refrigeración, evitando que entren impurezas en bombas e intercambiadores de calor.
Industria Farmacéutica: Instalado en ductos de entrega de materia prima para garantizar una limpieza media y cumplir con los estándares de higiene de producción.
Industria de alimentos y bebidas: para tuberías de transporte de agua de proceso y materia prima (se requiere versión de acero inoxidable) para garantizar la seguridad del producto.
Industria HVAC: se utiliza en sistemas de circulación de agua de refrigeración y agua caliente para proteger bombas de agua e intercambiadores de calor y prolongar la vida útil.
Industria general: Ampliamente aplicado en tuberías de aire comprimido, tuberías de vapor y sistemas de agua industriales para filtración general de impurezas.
Ventajas y beneficios
Alta eficiencia de filtración: la estructura de la canasta proporciona una gran área de filtración con una menor caída de presión bajo el mismo caudal, lo que reduce el consumo de energía.
Fácil mantenimiento: el diseño de apertura superior permite retirar y limpiar rápidamente la pantalla sin necesidad de desmontar la tubería, lo que reduce considerablemente el tiempo de inactividad.
Rentable: el acero al carbono WPB presenta un rendimiento de alto costo, ideal para condiciones de trabajo sin corrosión fuerte y que reduce los costos de adquisición.
Instalación estandarizada: La brida RF Clase 150 de 1' es una especificación estándar, totalmente compatible con los sistemas de tuberías existentes para una fácil instalación.
Protección de equipos: Atrapa eficazmente contaminantes sólidos y extiende la vida útil de bombas, válvulas, instrumentos e intercambiadores de calor aguas abajo.
Operación confiable: La estructura simple sin partes móviles garantiza una baja tasa de fallas y una alta estabilidad operativa a largo plazo.
Servicio de personalización: La malla de la pantalla, el material y las dimensiones estructurales se pueden personalizar para cumplir con requisitos especiales de condiciones de trabajo.
Guía de selección
Corrosividad de los medios: Para medios corrosivos, seleccione filtros hechos de acero inoxidable 304 o 316.
Temperatura de funcionamiento: Para temperaturas de trabajo superiores a 300 ℃, utilice juntas enrolladas en espiral o una estructura de sellado metálica.
Clasificación de filtración: seleccione la malla adecuada de acuerdo con las demandas de protección del equipo aguas abajo; Se recomienda malla 40-60 para protección general de bombas.
Requisito de caída de presión: Para condiciones de alto caudal o baja caída de presión permitida, adopte un tamaño más grande o una instalación paralela.
Requisito de drenaje: Equipar con un puerto de válvula de drenaje inferior si se necesita drenaje en línea.
