J-VALVES

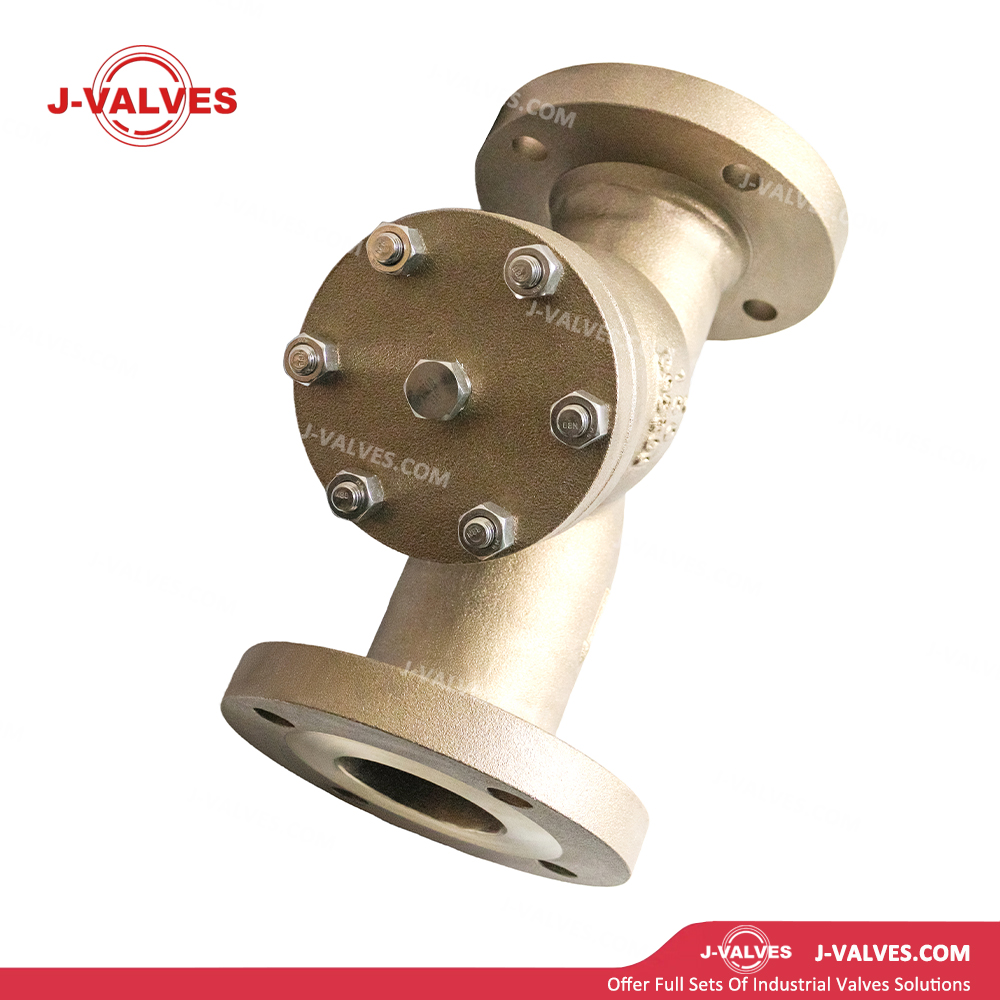

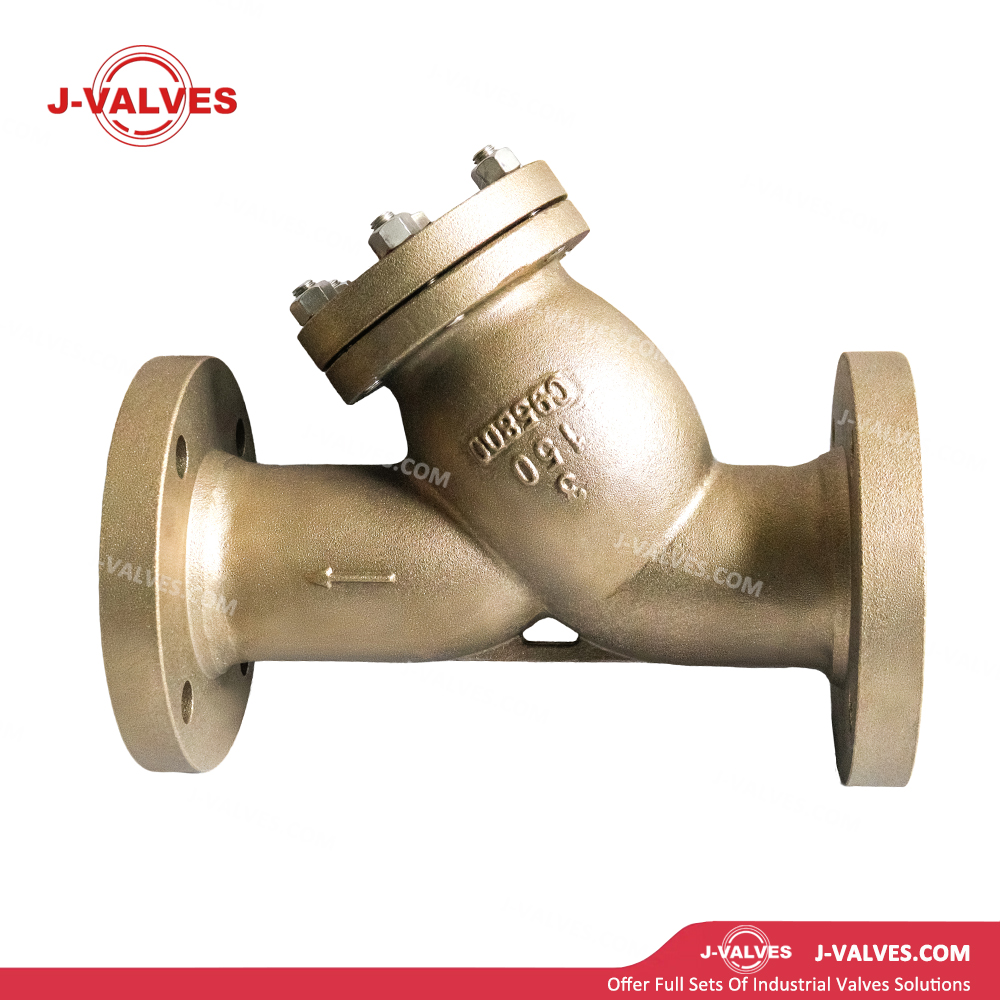

Características de construcción
Material de bronce de níquel-aluminio C95800: El cuerpo está fabricado con bronce de níquel-aluminio ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn), que contiene entre 8,5 y 9,5 % de níquel, entre 4,0 y 5,0 % de aluminio, entre 4,0 y 5,0 % de hierro y entre 0,8 y 1,5 % de manganeso. Ofrece una excelente resistencia a la corrosión del agua de mar, alta resistencia a la erosión por cavitación y a la corrosión por abrasión, inhibe eficazmente la bioincrustación marina y es adecuado para la inmersión prolongada en agua de mar.

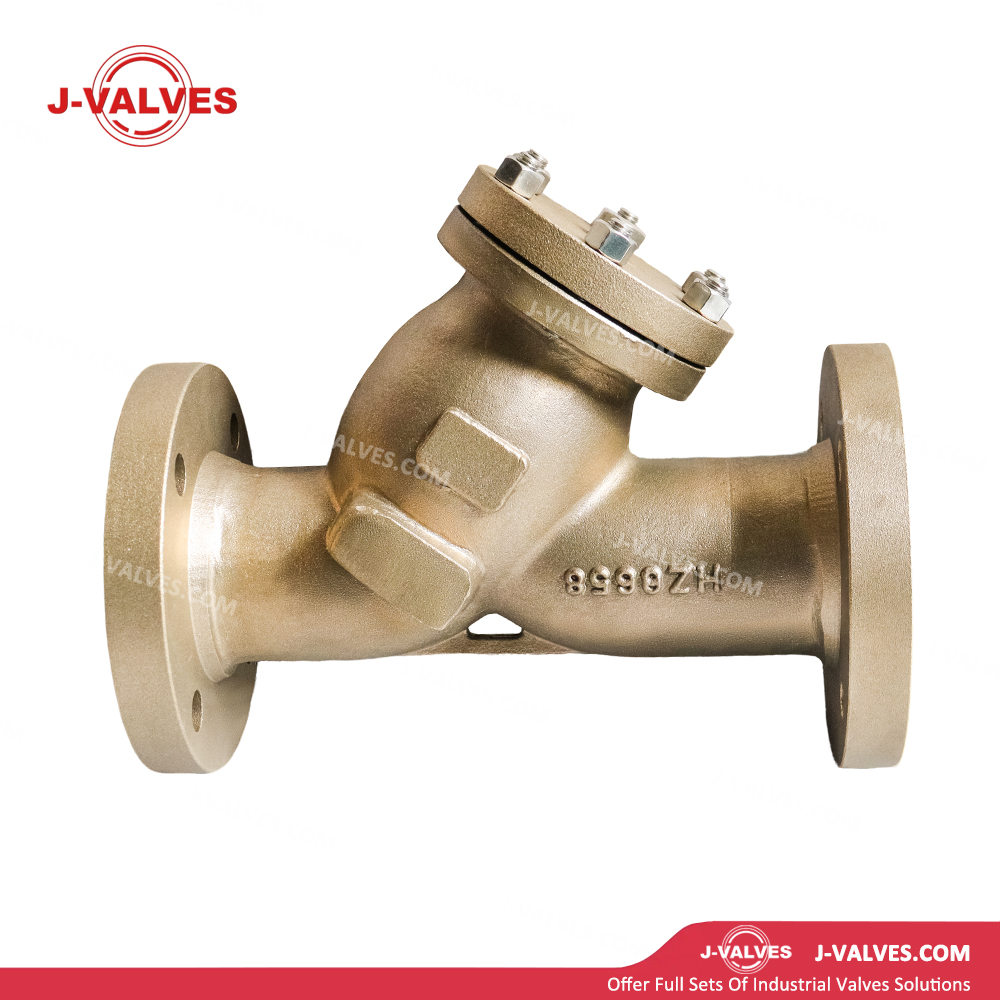

Diseño inclinado tipo Y: el paso de flujo del cuerpo forma un ángulo de 45° con conexiones de entrada y salida. En comparación con los filtros tipo T, la resistencia al flujo se reduce entre un 30% y un 50% con una baja pérdida de presión. Bajo el mismo tamaño nominal,
Proporciona un área de filtración más grande, extendiendo los intervalos de limpieza de la pantalla y mejorando la eficiencia operativa del sistema.

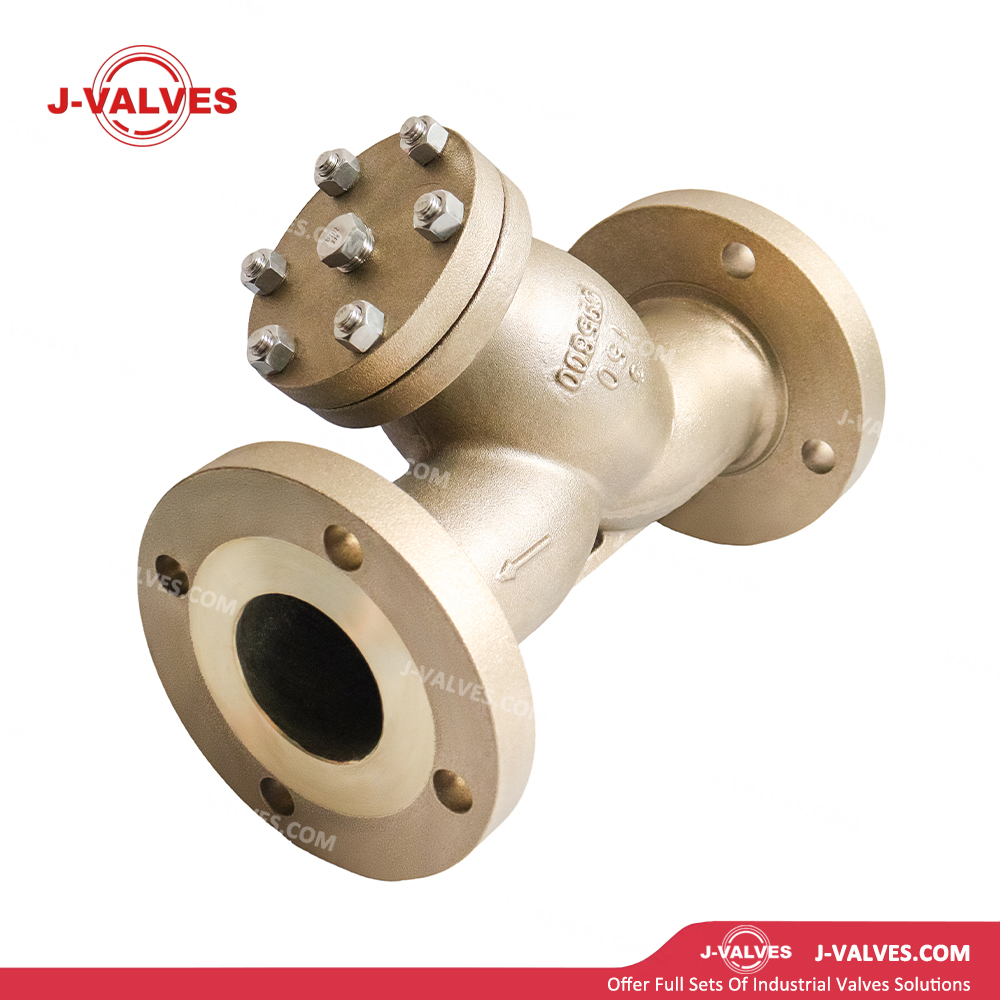

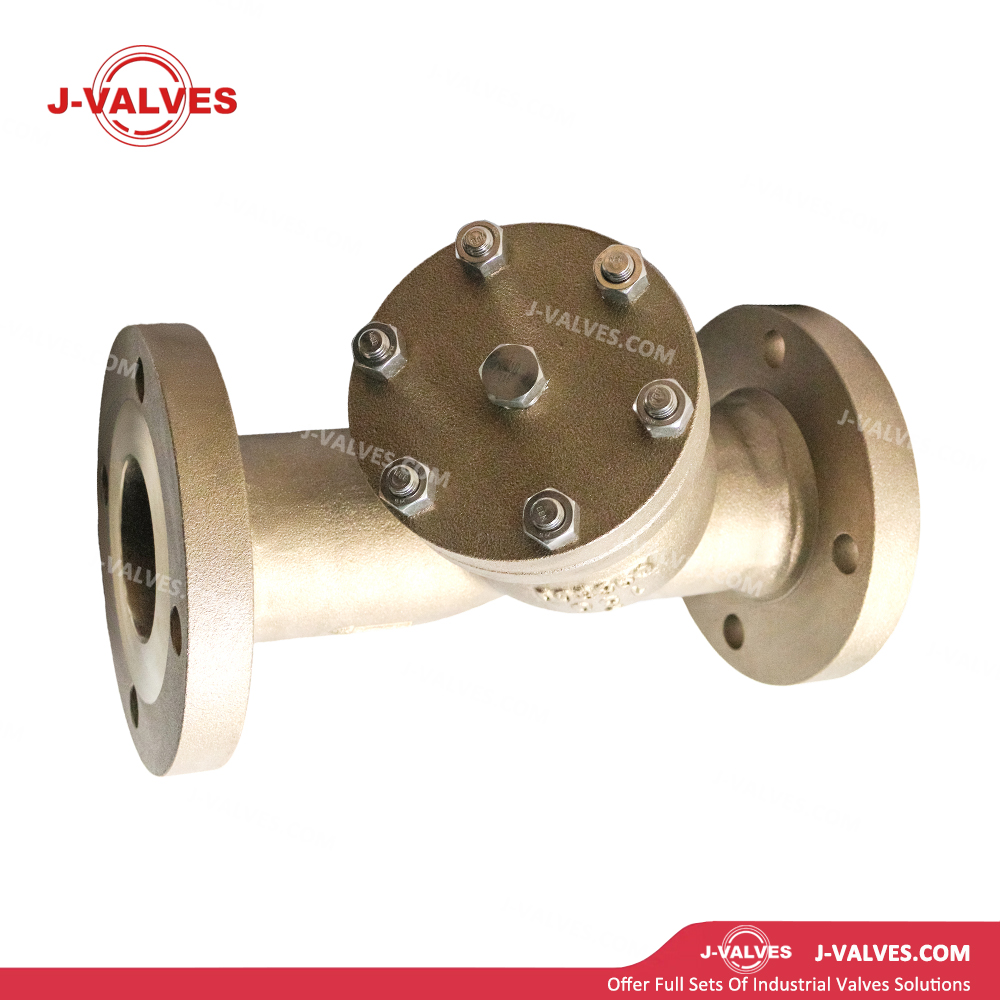

Diseño de pantalla extraíble: la cubierta superior con brida o rosca permite un acceso rápido. El diseño de pantalla extraíble permite la extracción, limpieza o reemplazo en línea sin desinstalar el filtro de la tubería, lo que minimiza el tiempo de inactividad y los costos de mantenimiento.

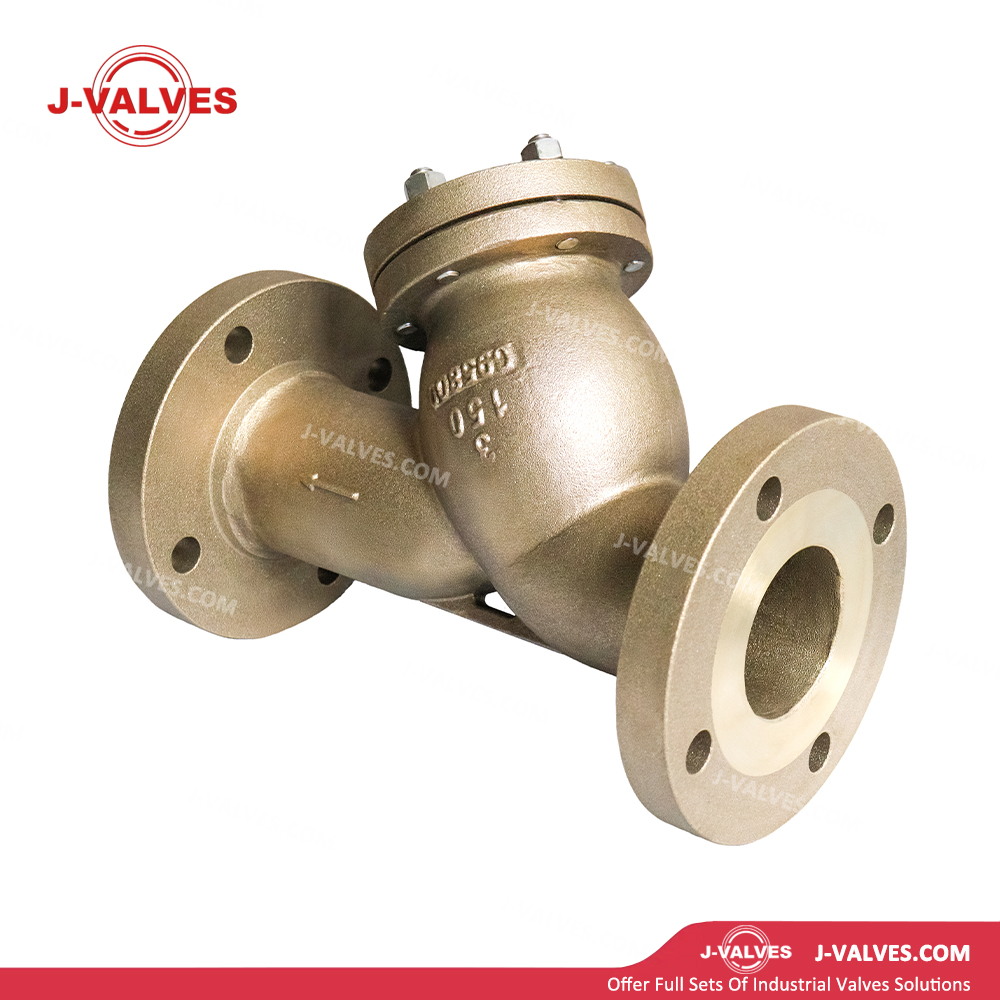

Conexiones bridadas de baja presión: el cuerpo está equipado con bridas RF (cara elevada) que cumplen con ASME B16.5 Clase 150. Para bridas Clase 150 de 3 pulgadas, el diámetro exterior es de 190 mm, el diámetro del círculo de pernos es de 152,4 mm, la cantidad de pernos es 4 × M16 y el espesor de la brida es de 23,9 mm, lo que garantiza una compatibilidad total con los sistemas de tuberías estándar de baja presión.
Criba compuesta dúplex: la filtración exterior gruesa más la filtración interna fina mejoran la precisión de la filtración y prolongan la vida útil de la criba.
Drenaje y ventilación: se proporciona una conexión de drenaje NPT de 3/4' o 1' en la parte inferior, equipada con una válvula de bola o válvula de compuerta para purga en línea, eliminando los depósitos de sedimentos sin desarmar. Se puede proporcionar una conexión de manómetro diferencial en el lateral para controlar la obstrucción de la pantalla.
Diseño antiincrustante marino: La aleación C95800 forma una densa capa protectora de óxido que inhibe la adhesión de percebes, algas y otros organismos marinos. Se encuentran disponibles revestimientos antiincrustantes marinos opcionales o sistemas antiincrustantes electrolíticos para ampliar aún más los intervalos de mantenimiento.
Diseño compacto y liviano: la unidad tipo Y de 3 pulgadas tiene una longitud aproximada de 330 mm y pesa entre 10 y 15 kg, lo que facilita la instalación en espacios reducidos, como compartimentos de barcos y plataformas marinas, y reduce los costos de la estructura de soporte.
Parámetros técnicos
Tamaño nominal: 3″ (DN80)
Clase de presión: 150 lb (PN20)
Material del cuerpo: ASTM B148 C95800
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo/Capó: ASTM B148 C95800
Cesta de malla: Acero inoxidable 316 / C95800
Material de la pantalla: malla de alambre tejida de acero inoxidable 304/316/316L o placa perforada
Juntas: Fibra sin amianto / PTFE / Grafito flexible
Espárragos: Acero inoxidable ASTM B193 Grado B7M / 316 (resistente a la corrosión del agua de mar)
Tuercas: ASTM B194 Grado 2HM / Acero inoxidable 316
Válvula de drenaje: válvula de bola C95800 o válvula de compuerta (mismo material que el cuerpo)
Conexiones finales: Bridas (RF), ASME B16.5 Clase 150; Bridas opcionales con rosca NPT, para soldar o estándar marino
Dimensiones de revestimiento de brida: ASME B16.5
Estándar de diseño: ASME B16.34
Estándar de prueba: API 598
Aplicaciones
Sistemas marinos de agua de mar: Se utilizan en tuberías de 3 pulgadas para agua de lastre de barcos, agua de sentina, agua contra incendios y sistemas de refrigeración de agua de mar. El material C95800 resiste la corrosión y la bioincrustación del agua de mar, eliminando conchas, algas, sedimentos y otras impurezas para proteger bombas y válvulas.
Ingeniería de plataformas marinas: se aplica en sistemas de elevación de agua de mar, refrigeración, agua contra incendios y servicios públicos de 3 pulgadas en plataformas petrolíferas marinas, FPSO y plataformas de perforación. Resiste la corrosión tanto atmosférica como del agua de mar sumergida, lo que garantiza el funcionamiento seguro de los equipos de la plataforma.
Plantas Desalinizadoras de Agua de Mar: Instaladas en la entrada de bombas de alimentación y bombas de alta presión en sistemas RO (Ósmosis Inversa), MSF (Multi-Stage Flash) y MED (Multi-Effect Distillation) para tuberías de 3 pulgadas, removiendo sólidos suspendidos y coloides para proteger elementos de membrana de precisión y bombas de alta presión.
Industria química marina: se utiliza en tuberías de salmuera y agua de mar concentrada de 3 pulgadas para la producción de sal de agua de mar, extracción de bromo, extracción de magnesio y procesos similares, resistiendo la corrosión de soluciones salinas de alta concentración y eliminando depósitos de sal cristalina e impurezas.
Servicio Industrial General: Adecuado para filtración de impurezas en tuberías de baja presión de 3 pulgadas que transportan agua de mar, agua salobre, soluciones salinas y otros medios corrosivos, especialmente en ambientes marinos y altamente corrosivos.
Ventajas y valor
Excelente resistencia a la corrosión del agua de mar: La tasa de corrosión del bronce de níquel-aluminio C95800 en agua de mar es solo 1/50 de la del acero al carbono y 1/10 de la del latón. Se forma una densa película protectora de Al₂O₃·CuO en la superficie, que brinda un servicio libre de óxido durante más de 20 años bajo inmersión continua, eliminando el reemplazo frecuente y los riesgos de falla del recubrimiento de los filtros de acero al carbono.
Rendimiento antiincrustante superior: la superficie de bronce de níquel-aluminio desalienta la adhesión de organismos marinos, lo que reduce la obstrucción de la pantalla por percebes y algas. Los intervalos de mantenimiento se amplían entre 3 y 5 veces, lo que reduce la frecuencia y los costos de la limpieza en dique seco, especialmente en plataformas marinas sumergidas durante mucho tiempo.
Filtración de pérdida de baja presión tipo Y de alta eficiencia: el diseño inclinado de 45° reduce la resistencia al flujo entre un 30 y un 50 %, con un área de filtración efectiva ≥3 veces la sección transversal de la tubería. La baja pérdida de presión y la alta capacidad de flujo extienden los intervalos de limpieza y reducen el consumo de energía de bombeo.
Compatibilidad electroquímica: la pequeña diferencia de potencial galvánico con cascos de acero y tuberías de acero inoxidable garantiza una buena compatibilidad con los sistemas de protección catódica, evitando la corrosión galvánica, mejorando la confiabilidad general del sistema y reduciendo los costos de ingeniería anticorrosión.
Instalación compacta y liviana: la unidad tipo Y de 3 pulgadas pesa solo entre 10 y 15 kg con una longitud aproximada de 330 mm, lo que permite una instalación flexible en espacios reducidos, como compartimentos de barcos y módulos de plataforma, y reduce los costos de soporte y soporte de tuberías en más de un 30 %.
Valor agregado para la protección del sistema: Elimina eficazmente las impurezas del agua de mar para proteger bombas, válvulas, intercambiadores de calor, elementos de membrana y otros equipos de precisión aguas abajo, extendiendo la vida útil general y reduciendo las fallas del equipo y los costos de mantenimiento.
