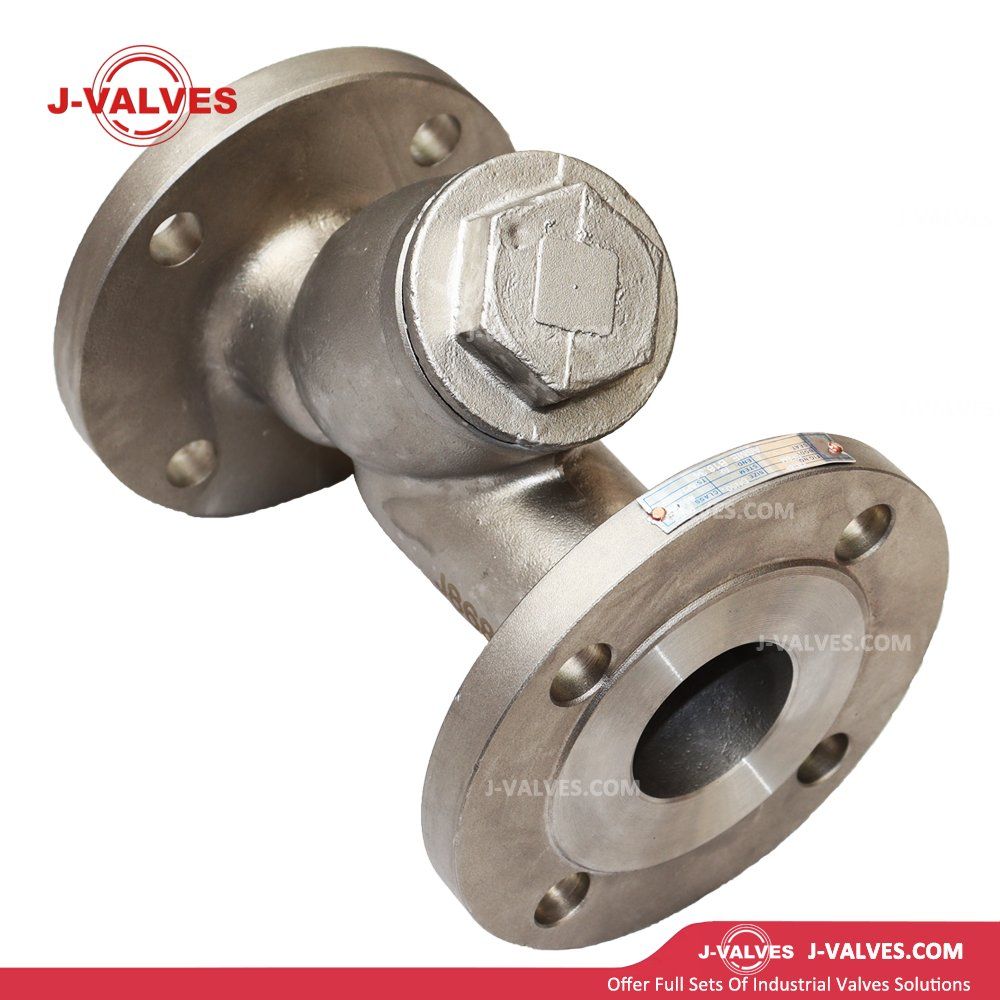

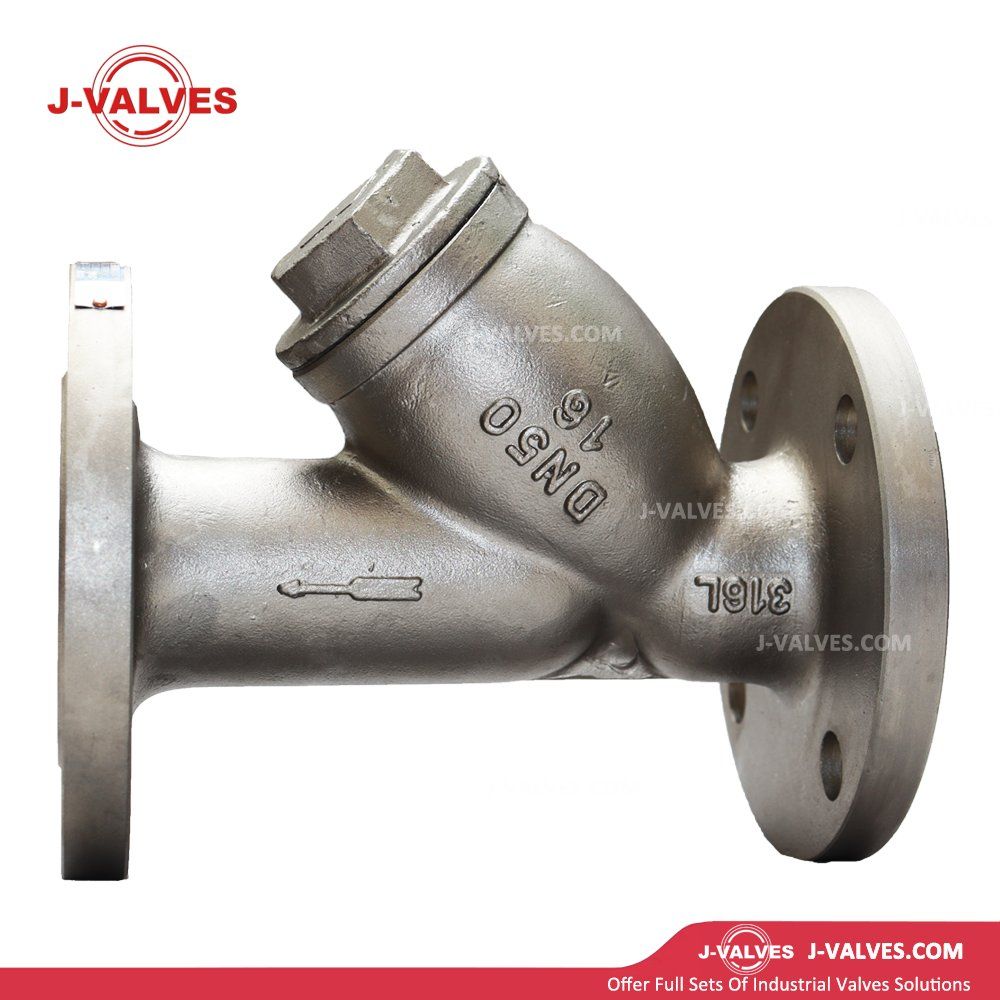

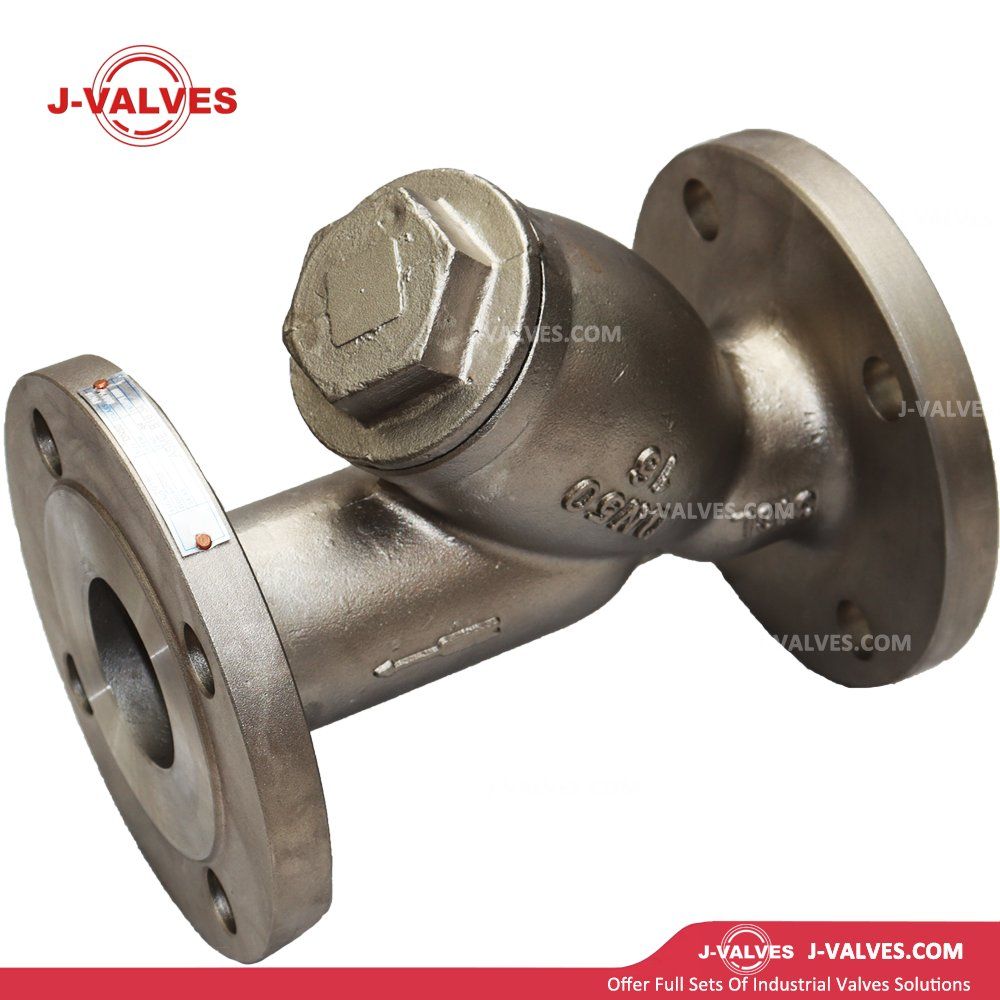

J-VALVES
Características de construcción
Material de acero inoxidable 316L con bajo contenido de carbono : El cuerpo está fabricado en acero inoxidable ASTM A351 CF3M (316L) con un contenido de carbono ≤ 0,03 %, lo que ofrece una excelente resistencia a la corrosión intergranular. Es especialmente adecuado para aplicaciones en las que no se puede realizar el tratamiento con solución después de la soldadura, así como en entornos con medios altamente corrosivos como agua de mar, medios que contienen cloruros, ácidos y álcalis.
Diseño de paso de flujo tipo Y : el fluido ingresa a la pantalla en un ángulo de 45° con un bajo coeficiente de resistencia al flujo (generalmente de 1/3 a 1/2 del de los filtros tipo T), baja caída de presión y alta capacidad de flujo, lo que lo hace ideal para condiciones de alto flujo.
Conexión Bridada : Equipado con bridas RF (Raised Face) cumpliendo con las normas EN 1092-1 / DIN. La clasificación de presión PN16 garantiza una conexión confiable en condiciones de presión media y baja, lo que facilita la instalación, el mantenimiento y el reemplazo del sistema.
Diseño de malla reemplazable : Malla de alambre tejida de acero inoxidable incorporada o malla de placa perforada con clasificaciones de filtración seleccionables (normalmente malla 20 a 400). El diseño de la cubierta con bridas permite retirar y reemplazar rápidamente la malla sin separar el filtro de la tubería.
Diseño del puerto de purga : Se proporciona un puerto de purga (rosca NPT o G) en la parte inferior del cuerpo, que puede equiparse con una válvula de purga o un tapón ciego para permitir la purga en línea sin apagar el sistema para su limpieza.
Adsorción magnética opcional : Para aplicaciones con partículas ferromagnéticas, se encuentra disponible un dispositivo de adsorción de imán permanente para mejorar el rendimiento de la filtración y proteger los equipos de precisión.
Diseño de presión equilibrada : las bridas de entrada y salida son coaxiales sin restricción direccional para la instalación (normalmente entrada baja y salida alta), lo que garantiza condiciones de flujo estables.
Diseño compacto y liviano : el tamaño DN50 presenta una estructura compacta y liviana ideal para instalación en sistemas de tuberías con espacio limitado.
Parámetros técnicos
Diámetro nominal: DN50 (2 pulgadas)
Clasificación de presión: PN16 (1,6 MPa)
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo: acero inoxidable ASTM A351 CF3M (316L)
Bonete/Cubierta: acero inoxidable CF3M (316L)
Pantalla: malla tejida de acero inoxidable 304/316/316L o placa perforada
Soporte de pantalla: acero inoxidable 316L
Junta: PTFE, grafito flexible, junta en espiral (seleccionada según la temperatura)
Pernos/Tuercas: Acero inoxidable A2-70 / A4-70 (a juego con 316L) o acero galvanizado
Tipo de conexión: Brida (RF, conforme a EN 1092-1 / DIN 2501)
Clasificación de filtración: 20, 40, 60, 80, 100, 150, 200, 300, 400 malla (personalizable)
Tamaño de apertura de malla: 0,04~0,9 mm (correspondiente a diferentes recuentos de malla)
Área de filtración efectiva: ≥ 3~5 veces el área de la sección transversal de la tubería (reduce la caída de presión y extiende los intervalos de limpieza)
Puerto de purga: G 1/2' / NPT 1/2' (estándar), válvula de bola opcional para purga
Estándar de diseño: GB/T 12235, HG/T 21637
Estándar de inspección: GB/T 13927
Dimensión cara a cara: Cumple con GB/T 12221
Aplicaciones
Industria química : Filtración de medios químicos corrosivos, incluidos ácidos, álcalis y sales, protegiendo equipos posteriores como bombas, válvulas, intercambiadores de calor e instrumentos de medición.
Industria de tratamiento de agua : Filtración para ósmosis inversa, ultrafiltración, ablandamiento de agua y sistemas de circulación de agua. Resiste la corrosión por cloruros y protege módulos de membrana y equipos de precisión.
Ingeniería Offshore : Filtración para desalinización de agua de mar y sistemas de tuberías de plataformas offshore. El material 316L proporciona una excelente resistencia a la corrosión del agua de mar.
HVAC : Filtración para sistemas de agua de refrigeración y agua caliente, evitando que impurezas obstruyan intercambiadores de calor, válvulas y unidades terminales.
Uso industrial general : Filtración de agua, petróleo, gas y medios débilmente corrosivos, lo que garantiza un funcionamiento estable de los equipos de precisión posteriores.
Ventajas y valor
Excelente resistencia a la corrosión : el acero inoxidable 316L con bajo contenido de carbono ofrece una resistencia a la corrosión intergranular significativamente mejor después de la soldadura que el 316, lo que extiende la vida útil en ambientes altamente corrosivos.
Baja caída de presión y alta eficiencia : el paso de flujo tipo Y minimiza la resistencia al flujo; La gran área de filtración efectiva garantiza una baja caída de presión y una alta capacidad de flujo, lo que reduce el consumo de energía de bombeo.
Mantenimiento cómodo y rápido : la cubierta con bridas permite reemplazar la pantalla sin retirar la tubería. El puerto de purga admite la limpieza en línea, lo que minimiza el tiempo de inactividad del sistema.
Económico y práctico : el tamaño mediano DN50 equilibra el rendimiento de filtración y la rentabilidad. 316L proporciona una relación costo-rendimiento superior en comparación con aleaciones de mayor grado en aplicaciones corrosivas.
Instalación flexible : la conexión bridada estandarizada garantiza una alta intercambiabilidad. El diseño tipo Y permite la instalación horizontal o vertical para adaptarse a diversos diseños de tuberías.
Protección de equipos aguas abajo : Elimina eficazmente partículas sólidas e impurezas, lo que extiende la vida útil de bombas, válvulas, intercambiadores de calor, instrumentos y otros componentes de precisión, al tiempo que reduce las tasas de falla del sistema.
Fuerte capacidad de expansión funcional : los accesorios opcionales que incluyen adsorción magnética, manómetros de presión diferencial y válvulas de purga permiten un monitoreo inteligente y un mantenimiento automático.
