J-VALVES
Características de diseño
Cuerpo de acero al carbono WCB: El cuerpo está moldeado con precisión de acero al carbono WCB ASTM A216, con una resistencia a la tracción ≥485MPa y un límite elástico ≥250MPa, lo que ofrece excelentes propiedades mecánicas. Cumple con los requisitos de presión nominal de la clase de baja presión PN16, adecuado para medios no corrosivos como agua, petróleo y gas, y ofrece una solución más rentable que los filtros de acero inoxidable y acero aleado.

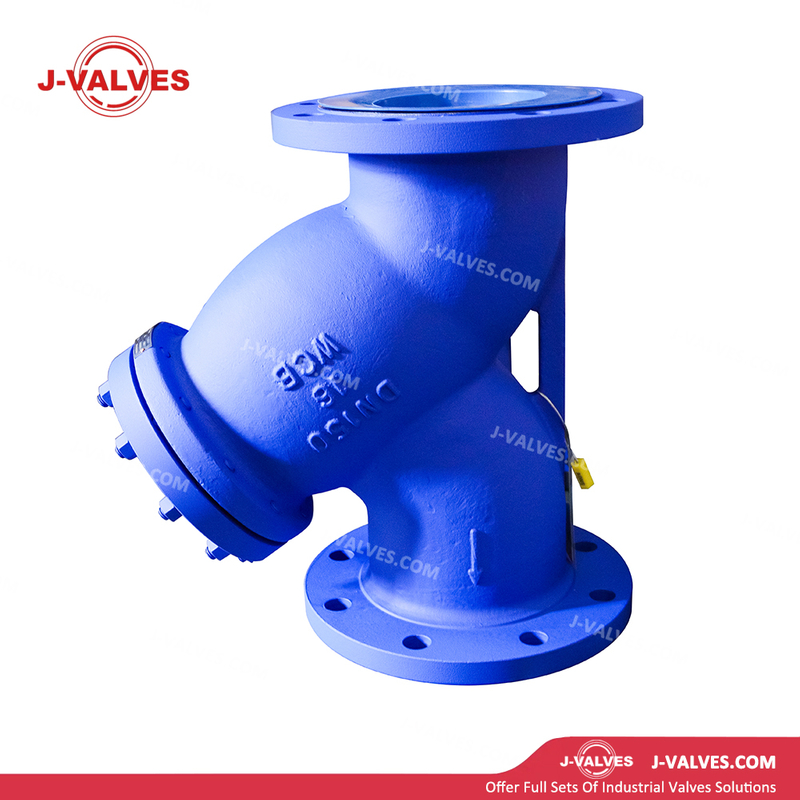

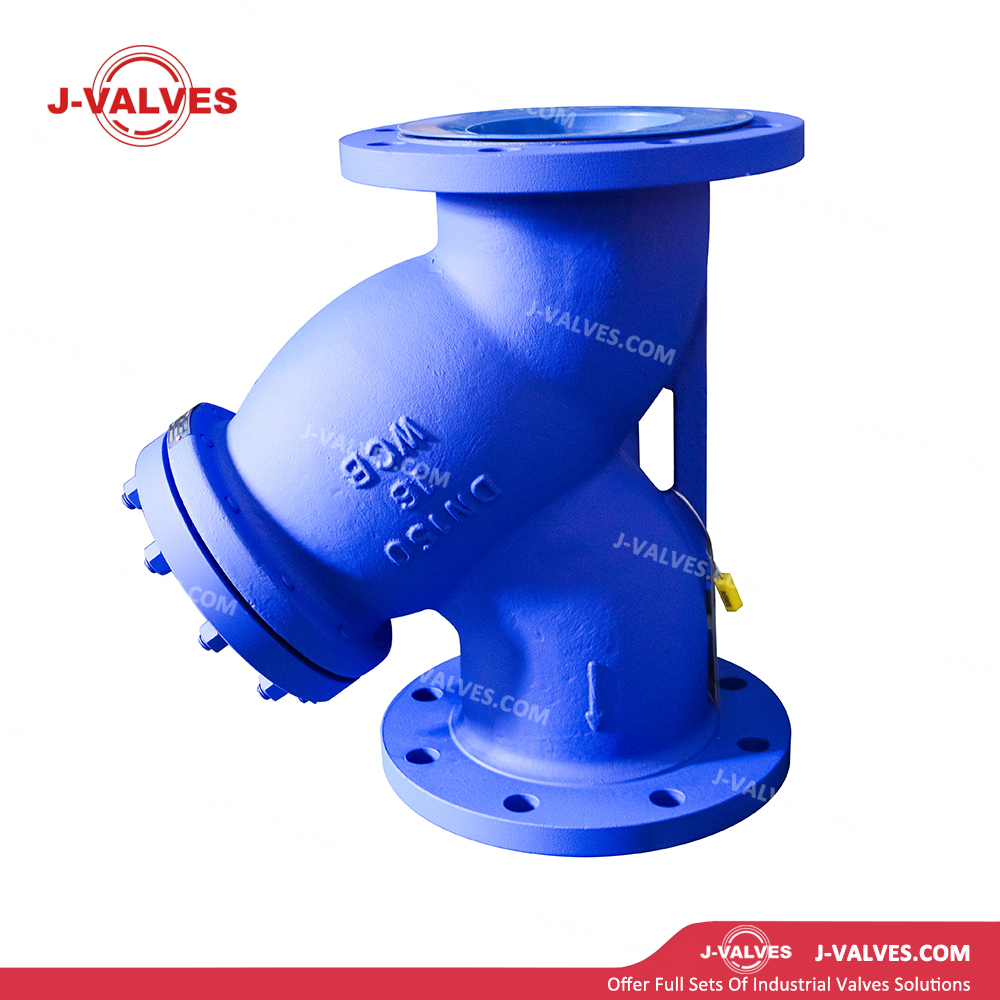

Estructura inclinada tipo Y: el paso de flujo forma un ángulo de 45° con puertos de entrada y salida. En comparación con los filtros tipo T, la resistencia al flujo se reduce entre un 30% y un 50% con una baja pérdida de presión. Proporciona un área de filtración más grande con el mismo tamaño nominal, lo que extiende los intervalos de limpieza de la pantalla, mejora la eficiencia operativa del sistema y es especialmente adecuado para aplicaciones de alto flujo y baja resistencia.
Diseño de pantalla extraíble: la cubierta con brida superior o la cubierta de apertura rápida permite un acceso rápido. El diseño de pantalla extraíble permite la extracción, limpieza o reemplazo en línea sin desinstalar el filtro de la tubería, lo que reduce en gran medida el tiempo de inactividad y los costos de mantenimiento.
Conexión bridada de baja presión: Ambos extremos adoptan bridas tipo B (cara elevada) conforme a EN 1092-1 PN16. Para DN150, el diámetro exterior de la brida es de 285 mm, el diámetro del círculo de pernos es de 240 mm, 8 pernos M20 y el espesor de la brida es de 22 mm. Totalmente compatible con sistemas de tuberías estándar de baja presión para una fácil instalación.
Malla de alambre de acero inoxidable: malla tejida de acero inoxidable 304/316, con tamaños de malla de 20 a 100, adecuada para filtración de medios industriales en general.
Tamiz de placa perforada: placa perforada de acero inoxidable con diámetros de orificio de 1,0 a 10,0 mm, ideal para la filtración de partículas grandes de impurezas.
Criba de alambre en forma de cuña: enrollada con alambre de acero inoxidable en forma de V, con un fuerte rendimiento de autolimpieza, adecuada para medios de alta viscosidad o que contienen fibra.
Criba compuesta de doble capa: la filtración exterior gruesa más la filtración interna fina mejoran la precisión de la filtración y prolongan la vida útil de la criba.
Purga y drenaje: En la parte inferior se proporciona un puerto de purga de 1' NPT o 1' G, equipado con una válvula de bola o válvula de compuerta para purga en línea. Las impurezas depositadas se pueden eliminar sin necesidad de desmontarlo. Se puede instalar una conexión de manómetro diferencial en el lateral para monitorear la obstrucción de la pantalla para un mantenimiento predictivo.
Estructura compacta: la unidad tipo Y tiene una longitud aproximada de 480 mm y pesa entre 30 y 40 kg. Su diseño compacto facilita la instalación en bastidores de tuberías y entre equipos.
Parámetros técnicos
Tamaño nominal: DN150 (6″)
Clasificación de presión: PN16 (1,6 MPa)
Material corporal: ASTM A216 WCB
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo/capó: ASTM A216 WCB
Marco de pantalla: acero inoxidable 304 / 316 / WCB con revestimiento anticorrosión
Material de la pantalla: malla tejida de acero inoxidable 304/316/316L o placa perforada
Junta: Junta de fibra sin asbesto / PTFE / Grafito flexible / Junta enrollada en espiral de acero inoxidable
Pernos: ASTM A193 B7 / B7M (acero de aleación de alta resistencia)
Tuercas: ASTM A194 2H/2HM
Válvula de purga: válvula de bola WCB o válvula de compuerta (mismo material que el cuerpo)
Tipo de conexión: Bridada (cara elevada tipo B), EN 1092-1 PN16; Extremos para soldar a tope BW disponibles bajo pedido
Dimensiones de la cara de la brida: Cumple con EN 1092-1
Estándar de diseño: ASME B16.34
Estándar de prueba: API 598
Aplicaciones
Sistemas HVAC: Se utilizan en tuberías de agua de refrigeración, agua enfriada y agua caliente DN150 para grandes edificios, centros de datos y plantas industriales, protegiendo enfriadores, bombas de calor e intercambiadores de calor para mejorar la eficiencia energética del sistema.
Estaciones de Petróleo y Gas: Aplicado en ductos de baja presión DN150 para petróleo crudo, productos refinados y gas natural, removiendo residuos de soldadura, arena, limo y óxido para proteger bombas, compresores y equipos de medición.
Plantas químicas a gran escala: Se utiliza en tuberías de materias primas y productos DN150 para etileno, propileno, amoníaco, metanol y otras unidades, eliminando polvo de catalizador y partículas de polímero para proteger reactores e intercambiadores de calor.
Sistemas de Enfriamiento Metalúrgico: Instalado en tuberías de agua de enfriamiento DN150 para altos hornos, convertidores y coladas continuas, eliminando incrustaciones y óxido de hierro para proteger boquillas y paredes de enfriamiento.
Uso industrial general: Adecuado para la filtración de impurezas en sistemas de agua, petróleo y gas de baja presión y gran diámetro DN150, especialmente para condiciones de alto flujo, baja caída de presión y fácil mantenimiento.
Ventajas y valor
Alto flujo y baja caída de presión: DN150 de gran diámetro con estructura inclinada tipo Y de 45° permite una capacidad de flujo de 300 a 800 m³/h. La resistencia al flujo se reduce entre un 30% y un 50%, lo que ofrece una alta capacidad de flujo con una baja pérdida de presión y reduce el consumo de energía de bombeo.
Solución rentable: el acero al carbono WCB garantiza suficiente resistencia para el servicio de baja presión PN16 a un costo significativamente menor que los filtros de acero inoxidable y acero aleado, lo que lo convierte en una opción económica para filtros de baja presión de gran diámetro.
Intercambiabilidad de estándares europeos: Cumple estrictamente con EN 1092-1, EN 12516 y EN 558, totalmente intercambiable con filtros DN150 PN16 y accesorios para tuberías de las principales marcas europeas, lo que reduce los costos de inventario y reemplazo.
Opciones flexibles de múltiples pantallas: Se encuentran disponibles malla tejida de acero inoxidable, placa perforada, alambre de cuña y pantallas compuestas de doble capa, que se adaptan a diversas condiciones, desde filtración gruesa hasta filtración fina. La clasificación de filtración se puede personalizar de 20 a 100 mallas.
Actualización de protección magnética: dispositivo magnético opcional para adsorber partículas ferromagnéticas, protegiendo equipos de precisión posteriores, extendiendo la vida útil de bombas, válvulas, intercambiadores de calor y módulos de membrana, y reduciendo las tasas de falla de los equipos.
Soporte de mantenimiento predictivo: conexión opcional de manómetro diferencial para monitorear en tiempo real la obstrucción de la pantalla, lo que permite el mantenimiento predictivo basado en presión diferencial y evita paradas inesperadas causadas por la ruptura de la pantalla o una pérdida excesiva de presión del sistema.
Garantía de seguridad y cumplimiento: la prueba de resistencia de la carcasa y la prueba de sellado cumplen con EN 12266/API 598 y pasan la inspección de terceros, lo que garantiza la seguridad del personal y del equipo para sistemas de filtración de gran diámetro.
