| Cantidad: | |
|---|---|
J-VALVES-BV-033110
J-VALVES
8481804090
Introducción al producto

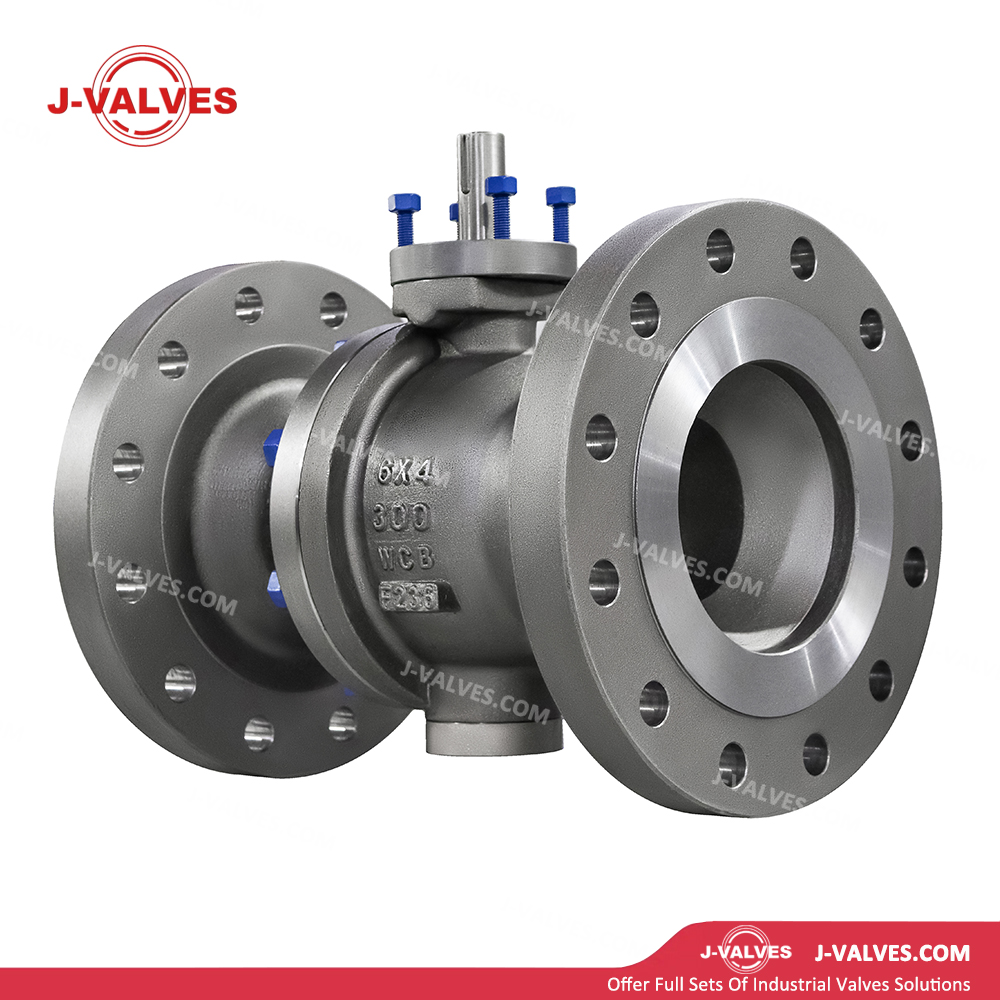

| Nombre del producto | 6*4 '300LB WCB engranaje/operación eléctrica/neumática Válvula de bola montada de munnion 2pc |
| Material | WCB/CF8/CF8M/LCC/LCB/WC6/WC9/A105/F11/F51/F53/F55 |
| Presión | 150LB/300LB/600LB/900LB/1500LB/2500LB/PN16/PN25/PN40/PN63/JIS 5K/10K/20K |
| Tamaño | 1/2 pulgada ~ 60 pulgadas （DN15 ~ DN1500) |
| Conexión final | RF/RTJ/BW/SW |
| Temperatura de trabajo | -196ºC ~ 400ºC. |
| Modo de operación | Vuelvo a mano (2 '~ 12 ') y engranaje biselado (14 'y arriba) |
| Medio adecuado | Agua, gas natural, petróleo y algo de líquido corrosivo |
| Características | Rising STEM, OS e Y, capó atornillado o opción STEM sellada por presión, no ascendente |
- La válvula está hecha de acero inoxidable CF8/CF8M .: Este material funciona con sobra frente a varios medios corrosivos. Debido al mayor contenido de molibdeno, CF8M tiene una mejor resistencia a la corrosión de picaduras y grietas que CF8. Ya sea que se trate de medios de ácido y álcali fuertes en la industria química o el agua de mar de alta salinidad en el entorno marino, la válvula puede resistir efectivamente la corrosión, asegurando una operación estable a largo plazo y reduciendo en gran medida las fallas y los costos de mantenimiento causados por la corrosión.
- Alta resistencia y durabilidad: el material de acero inoxidable dotan la válvula con excelente resistencia y le permite resistir el entorno de alta presión bajo el estándar ANSI Clase 300. En condiciones de trabajo diferenciales de alta presión, la válvula aún puede mantener su integridad estructural y operar normalmente. Frecuente: las operaciones fuera de un período largo no causarán un desgaste significativo en la válvula. Su durabilidad es mucho más alta que la de las válvulas hechas de materiales ordinarios, proporcionando una garantía confiable para el flujo de contabilidad en la producción industrial.
- Estructura : montada de 2pc de 2pc de 2 piezas la estructura 2pc (dos piezas), es decir, una construcción de dos piezas, hace que el ensamblaje y el desmontaje de la válvula sean más convenientes. El método montado en el MUNNION proporciona soporte estable para la pelota. Durante el proceso de apertura y cierre de la válvula, la bola puede girar suavemente alrededor del muelle. Este diseño reduce efectivamente la fricción entre la pelota y el asiento, disminuye el par de operaciones y, al mismo tiempo, mejora la confiabilidad de la válvula en aplicaciones de alta presión y gran diámetro. Incluso en condiciones de trabajo complejas de alta presión y caudal grande, la válvula puede funcionar de manera estable, evitando la fuga causada por el desplazamiento o agitación de la pelota.
- Diseño optimizado de tallo corto y brida superior :
El diseño corto de tallo acorta la distancia de transmisión entre el actuador y la bola, mejorando la precisión y la velocidad de respuesta de la transmisión de la señal. Al operar la válvula con un actuador de equipo, eléctrico o neumático, el tallo corto puede transmitir rápidamente la potencia a la pelota, logrando acciones de apertura y cierre rápidas y precisas.
La brida superior proporciona una interfaz estandarizada para la instalación del actuador, facilitando la conexión con varios tipos de actuadores . La instalación es firme, asegurando que la conexión entre el actuador y la válvula no se aflojará durante la operación a largo plazo.
- Precisión y operación de engranaje de ahorro de mano de obra :
Equipado con un mecanismo de operación, se puede lograr una gran salida de par a través de la transmisión de engranajes, cumpliendo fácilmente con los requisitos de operación de válvulas de diámetro grande. El operador solo necesita girar la manija del engranaje para abrir o cerrar suavemente la válvula.
La transmisión de engranajes tiene un buen rendimiento de bloqueo . Cuando la válvula está en la posición completamente abierta o completamente cerrada, se puede bloquear automáticamente para evitar que la válvula se mueva accidentalmente debido a fuerzas externas como la vibración, asegurando la seguridad de la operación del sistema. Además, el método de operación de engranaje es adecuado para ocasiones en que la operación manual es frecuente, y el operador puede controlar con precisión la abertura de la válvula de acuerdo con las necesidades reales.
- Control remoto y automatización de operaciones eléctricas :
Usando un actuador eléctrico, se pueden lograr Al conectarse a un sistema de control, el operador puede controlar el estado de apertura y cierre de la válvula en una sala de control lejos de la ubicación de instalación de la válvula a través de botones de operación o un programa automatizado. funciones de control remoto .
Este método de operación es especialmente adecuado para instalaciones industriales a gran escala, estaciones no tripuladas y flujos de procesos que requieren un control automatizado. El actuador eléctrico tiene una velocidad de respuesta rápida , puede completar las acciones de apertura y cierre de la válvula en poco tiempo, y puede controlar con precisión la apertura de la válvula, cumpliendo con los requisitos precisos de los diferentes procesos para la regulación del flujo.
- Operación neumática para alta eficiencia y respuesta rápida:
El actuador neumático utiliza aire comprimido como fuente de energía y es rápido y altamente receptivo. En ocasiones en que el fluido debe cortarse o abrir rápidamente, como sistemas de apagado de emergencia y bucles de ciclo rápido, la válvula operada neumáticamente puede responder instantáneamente, asegurando el funcionamiento seguro del sistema.
Al mismo tiempo, el actuador neumático tiene una estructura simple, es fácil de mantener , y tiene una fuerte adaptabilidad al entorno de trabajo . También puede operar de manera segura y confiable en algunas áreas peligrosas con requisitos de explosión y prueba.
- Conexión de brida estandarizada :
La válvula adopta un método de conexión de brida, que cumple con el estándar ANSI y puede conectarse de manera rápida y precisa a varias tuberías y equipos del mismo estándar . La conexión de brida tiene un buen rendimiento de sellado y alta resistencia a la conexión, lo que garantiza que no haya fuentes en condiciones de trabajo duras, como alta presión y alta temperatura.
Además, el tamaño de la brida estandarizado elimina la necesidad de un procesamiento o adaptación adicional durante la instalación, acortando en gran medida el tiempo de instalación y mejorando la eficiencia de la ingeniería.
- Diseño de capó atornillado para un fácil mantenimiento:
El diseño de capó atornillado hace que el mantenimiento funcione dentro de la válvula más fácil. Cuando es necesario inspeccionar, limpiar o reemplazar la pelota, el asiento u otros componentes dentro de la válvula, el personal de mantenimiento puede abrir fácilmente el capó utilizando herramientas comunes para desenroscar los pernos en el capó y acceder al interior de la válvula para operar.
Este diseño evita el engorroso proceso de corte y re -soldadura requerido para los gorros soldados tradicionales durante el mantenimiento, reduciendo la carga de trabajo y los costos de mantenimiento , y al mismo tiempo reduciendo el riesgo de daños a la válvula debido a operaciones de mantenimiento inadecuadas.
- Diseño de diámetro completo : la válvula adopta un diseño de puerto completo, con el diámetro interno del pasaje de flujo es el mismo que el de la tubería. El medio pasa a través de la válvula casi sin obstrucción, reduciendo en gran medida la resistencia de los líquidos. En los sistemas de transporte de flujo grande, puede garantizar el flujo eficiente y estable del medio, reduciendo el consumo de energía y mejorando la eficiencia del transporte.
- Buena capacidad de regulación de flujo : si está logrando el transporte de flujo grande en el estado completamente abierto o ajustando el caudal controlando con precisión la abertura de la válvula, esta válvula puede funcionar excelentemente. El ajuste preciso entre la bola y el asiento permite a la válvula lograr un control de flujo estable en diferentes aberturas, cumpliendo los requisitos finos de varios flujos de procesos complejos para la regulación del flujo.
