| Cantidad: | |
|---|---|
J-VALVES-CV-150
J-VALVES
8481804090
Esta válvula de control de tipo oblea combina la resistencia a la corrosión de acero inoxidable CF8M con un diseño de doble placa doble para un control de flujo confiable en sistemas de alta presión. Las placas asistidas por primavera aseguran un cierre rápido para reducir el martillo de agua, mientras que el perfil de la oblea simplifica la instalación entre bridas, ahorrando espacio y peso. Diseñado para el flujo bidireccional, maneja medios de servicio severos con baja fugas (API 598 Clase VI), lo que lo hace adecuado para líneas aéreas de refinería, sistemas de transferencia de productos químicos y cabezales de vapor. Su sólida construcción y características seguras de fuego cumplen con los estándares globales, que ofrecen durabilidad a largo plazo en condiciones extremas de temperatura y presión.
Nombre del producto | Acero inoxidable CF8M Tipo de oblea de alta presión Válvula de retención de doble placa doble |
Material | Acero inoxidable/acero dúplex/bronce de aluminio/níquel-aluminio de bronce/aleación de titanio, etc. |
Presión | 150 lb-2500 lb |
Tamaño | 1/2 pulgada ~ 48 pulgadas （DN15 ~ DN1200) |
Conexión final | RF/RTJ/BW/SW |
Temperatura de trabajo | -196ºC ~ 400ºC Opción. |
Modo de operación | Palanca/hidráulica/neumática/eléctrica |
Medio adecuado | Agua, gas natural, petróleo y algo de líquido corrosivo |
Características | Rising STEM, OS e Y, capó atornillado o opción STEM sellada por presión, no ascendente |

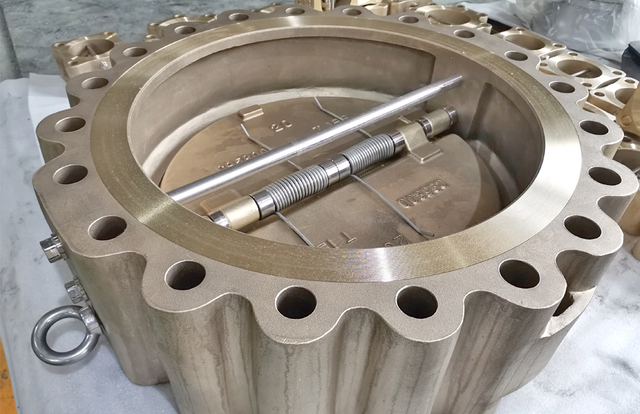

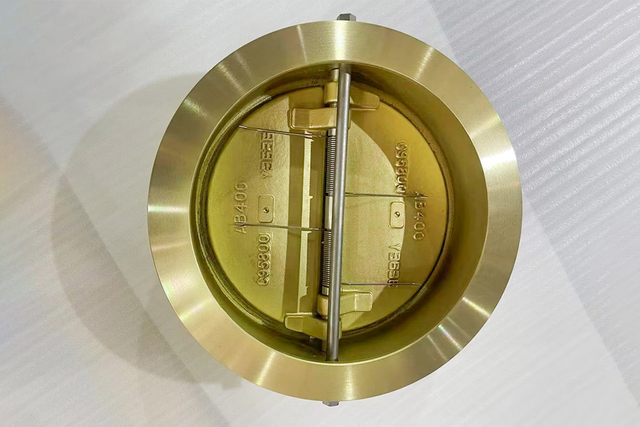

Diseño doble de doble placa para mitigación de martillo de agua
Las placas independientes cargadas de resorte amortiguan sobretensiones de líquidos, reduciendo las fuerzas de martillo de agua en un 40% en comparación con los diseños de una sola placa. Esto es crítico para proteger las tuberías en los sistemas de vapor (donde la inversión de flujo rápido puede causar vibraciones costosas) y las líneas de descarga de bombeo en plantas petroquímicas. El movimiento sincronizado de las placas asegura un sellado apretado a bajas velocidades (<0.5 m/s), evitando el flujo de retorno en circuitos auxiliares de baja presión, al tiempo que permite un flujo completo a altas velocidades (hasta 15 m/s), optimizando la eficiencia del sistema.
Estilo de oblea compacto para instalación de eficiencia espacial
El cuerpo de tipo oblea (1/3 de la longitud de las válvulas de estilo orquestal) se ajusta a la perfección entre las bridas estándar, ahorrando un espacio de instalación del 50% en bastidores de tubería de refinería congestionados o módulos de plataforma en alta mar. Su diseño liviano (20% más ligero que las válvulas con bridas equivalentes) reduce la carga estructural en las tuberías, ideal para modernizar los sistemas existentes sin reforzar los soportes. El tiempo de instalación se reduce en un 30% utilizando pernos estándar, atrayendo a contratistas de EPC y equipos de mantenimiento que trabajan en espacios confinados.
Flujo bidireccional y baja fuga
El diseño simétrico de doble placa permite un flujo sin restricciones en ambas direcciones, eliminando la necesidad de válvulas separadas en sistemas bidireccionales como redes de intercambiadores de calor o líneas de derivación. Certificado en API 598 Clase VI (sellado Bubbletight), garantiza cero fugas en escenarios de cierre, crítico para contener medios tóxicos o costosos en la fabricación farmacéutica y semiconductora. Las pruebas de campo en tuberías de ácido sulfúrico (concentración del 98%, 80 ° C) no muestran fugas después de 10 años de servicio.
Resistencia a la corrosión en medios agresivos
Acero inoxidable CF8M (316) con molibdeno al 2.5% resiste las picaduras inducidas por cloruro en agua de mar (más de 30,000 ppm Cl⁻) y corrosión por estrés en ácido nítrico (concentración del 50%), superando el acero inoxidable 304 por 3x en ambientes de agua salina. Esto lo hace adecuado para plantas de desalinización marina, sistemas de agua producidos en alta mar y líneas de decapado en molinos de acero, donde los materiales convencionales fallan prematuramente. La capa de óxido pasivo de la aleación no requiere recubrimientos adicionales, reduciendo los costos de mantenimiento en un 40%.
Rendimiento a prueba de fuego y alta temperatura
Cumple con API 607 e ISO 10497, el diseño seguro de fuego de la válvula utiliza juntas de grafito y asientos de metal a metal para mantener la integridad del sellado durante los incendios, evitando las liberaciones catastróficas de fluidos inflamables. Resisten temperaturas de hasta 450 ° C, lo que lo hace adecuado para líneas de vapor sobrecalentado en centrales eléctricas y efluentes de reactores de alta temperatura en refinerías. El mecanismo cargado de resorte permanece funcional a -29 ° C, asegurando una operación confiable en los sistemas de transferencia de GNL criogénico.
Cumplimiento global y certificación versátil
Certificado a API 594, ASME B16.34 y el módulo CE PED H, la válvula cumple con los rigurosos estándares internacionales para la integridad de los límites de presión y el control de fugas. Su diseño se adapta a ASME B16.5, EN 1092-1 y bridas JIS, lo que permite una integración perfecta en proyectos globales. Las características antiestáticas opcionales (resortes conductores) disipan las cargas en los flujos de hidrocarburos, que cumplen con las directivas de Atex para atmósferas explosivas, mientras que la calificación sísmica (IEEE 344) asegura la fiabilidad en regiones propensas a terremotos como Japón y California.
Instalación: la válvula está diseñada para una fácil instalación. Viene con instrucciones de instalación claras y se puede integrar en los sistemas de tuberías existentes con un esfuerzo mínimo. Sin embargo, se recomienda seguir las mejores prácticas de la industria y garantizar una alineación y un ajuste adecuados de las conexiones.
Mantenimiento: el mantenimiento regular es esencial para garantizar el rendimiento óptimo de la válvula. Esto incluye la inspección periódica de los elementos de sellado, la lubricación del vástago de la válvula y la verificación de cualquier signo de fuga o daño. El diseño de autoconelación reduce la frecuencia de las principales tareas de mantenimiento, pero los controles de rutina aún son necesarios para identificar cualquier problema potencial temprano.
Garantía de calidad: nuestras válvulas se fabrican de acuerdo con los estándares de calidad internacionales y se someten a procedimientos de prueba rigurosos. Esto garantiza que cada válvula cumpla con los requisitos de mayor calidad y rendimiento.
Soporte técnico: brindamos soporte técnico integral a nuestros clientes. Nuestro equipo de expertos está disponible para ayudar con las preguntas de instalación, operación y mantenimiento. También ofrecemos programas de capacitación para ayudar a los clientes a optimizar el uso de nuestras válvulas.
Opciones de personalización: entendemos que diferentes aplicaciones pueden tener requisitos únicos. Por lo tanto, ofrecemos opciones de personalización, como tipos de conexión especiales, tamaños y recubrimientos para satisfacer las necesidades específicas del cliente.
