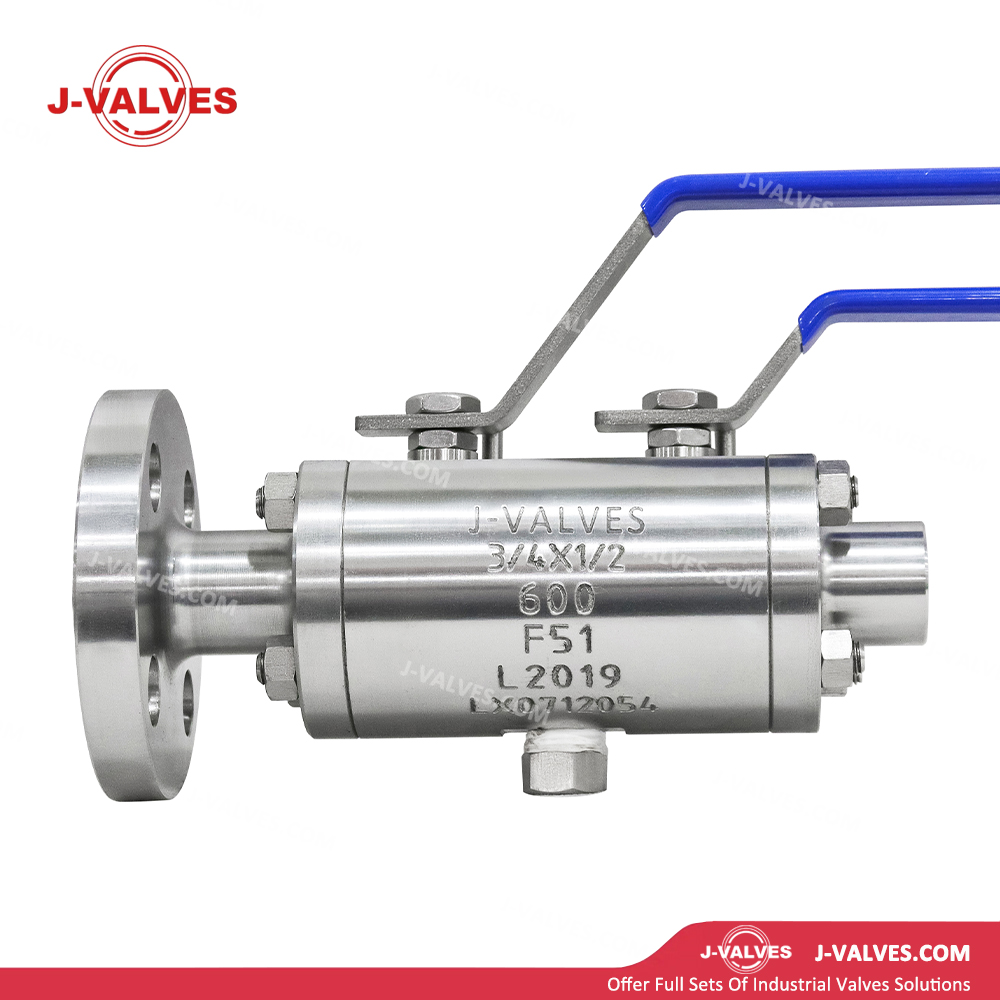

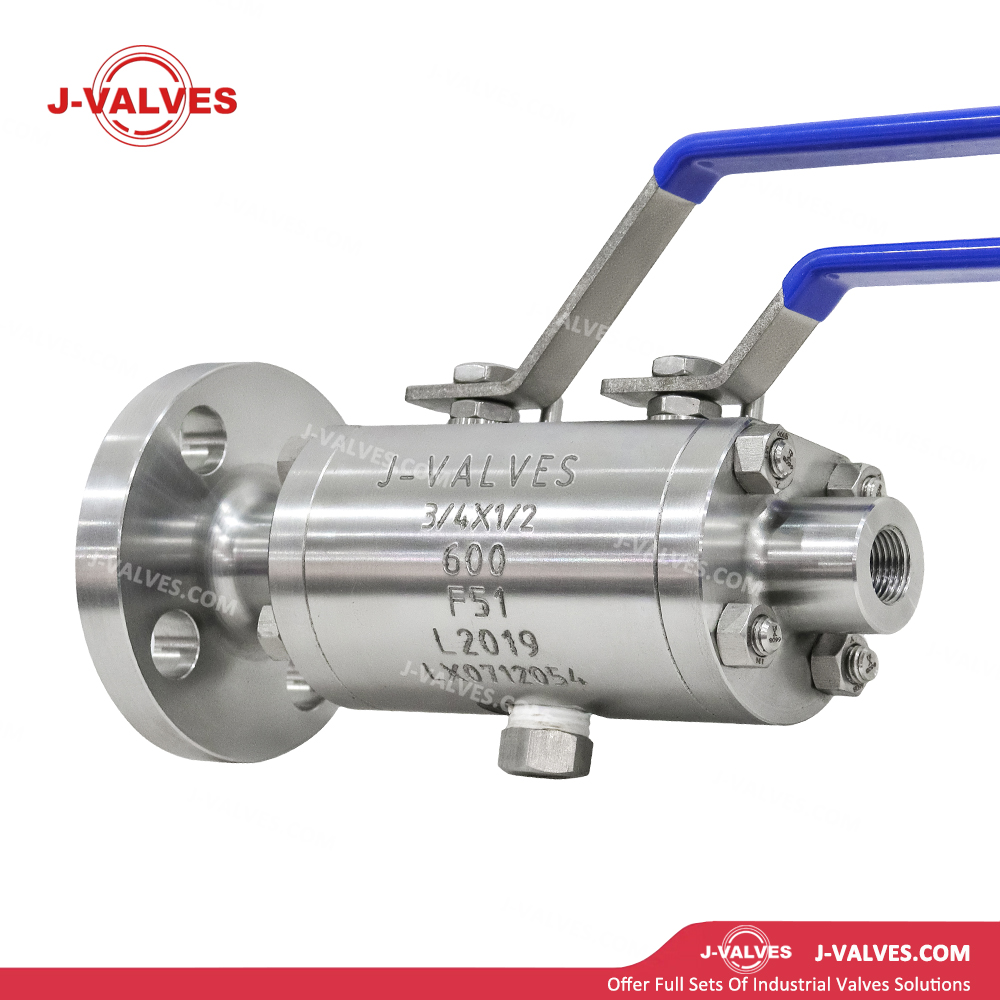

J-VALVES
Características de diseño
Material de acero inoxidable dúplex F51 : El cuerpo de la válvula está forjado a partir de ASTM A182 F51 (2205/S32205) con un valor PREN ≥ 35, lo que brinda una excelente resistencia a la corrosión por picaduras, la corrosión por grietas y el agrietamiento por corrosión bajo tensión inducida por cloruro, con aproximadamente el doble de resistencia que el acero inoxidable 316.
Construcción completamente forjada : el cuerpo de la válvula está completamente mecanizado a partir de piezas forjadas, libres de defectos de fundición, con una estructura de grano denso, lo que proporciona una capacidad de soporte de presión y una vida útil significativamente mayores que las piezas fundidas, especialmente adecuado para condiciones de servicio pulsantes de alta presión.
Diseño de bola flotante : la bola flota libremente bajo presión media y contacta firmemente con el asiento aguas abajo para formar un sellado autoenergizado, con una estructura simple, sellado confiable y respuesta sensible.
Diseño de diámetro reducido de 3/4×1/2 : Tamaño nominal de válvula de 3/4 de pulgada con un diámetro de 1/2 pulgada (diámetro reducido), lo que reduce el peso, el par de operación y el costo al tiempo que garantiza la capacidad de flujo del proceso, ideal para tuberías de alta presión que no requieren limpieza con raspado de diámetro total.

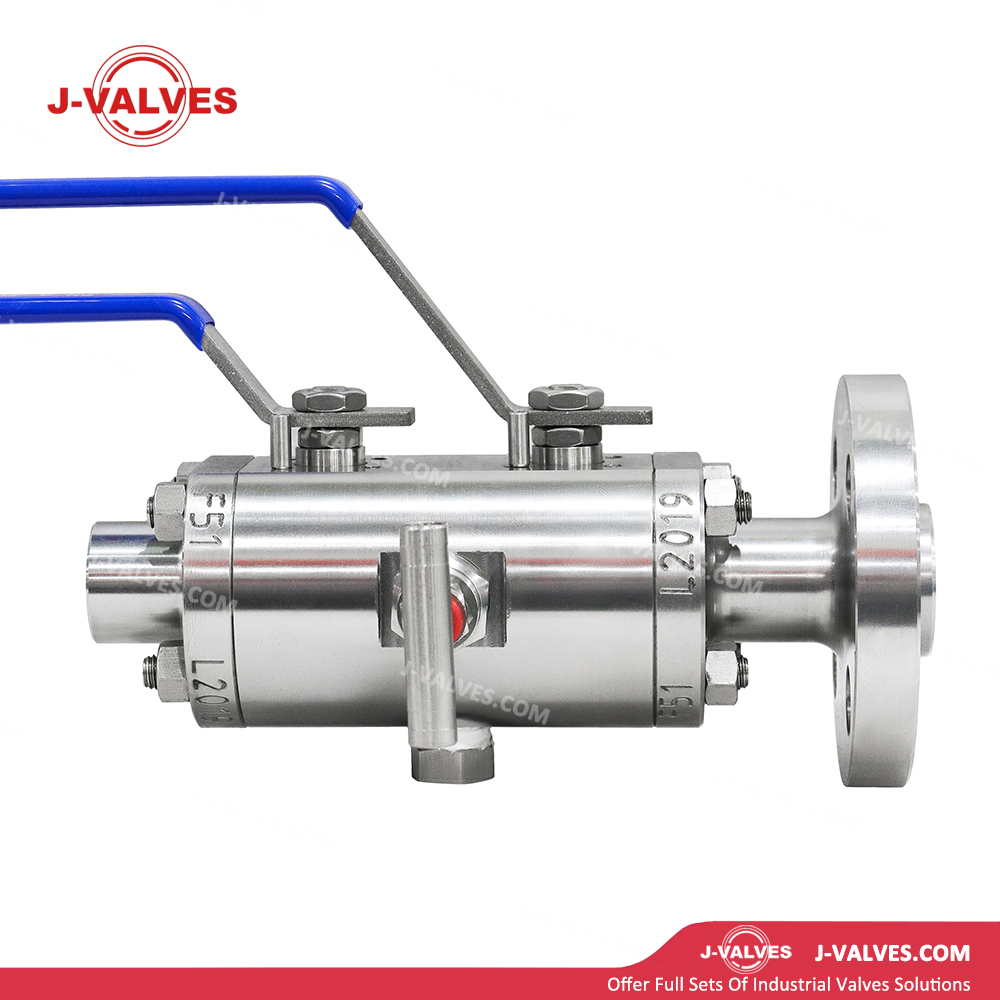

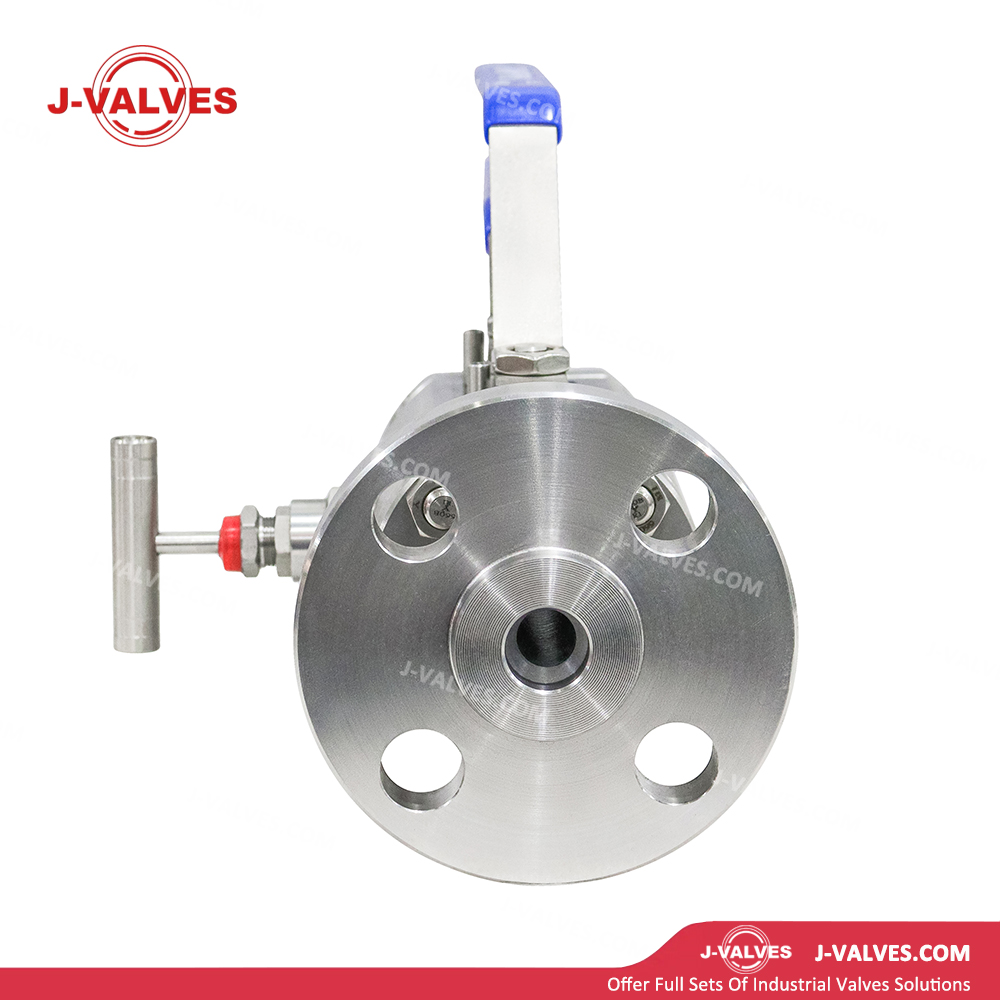

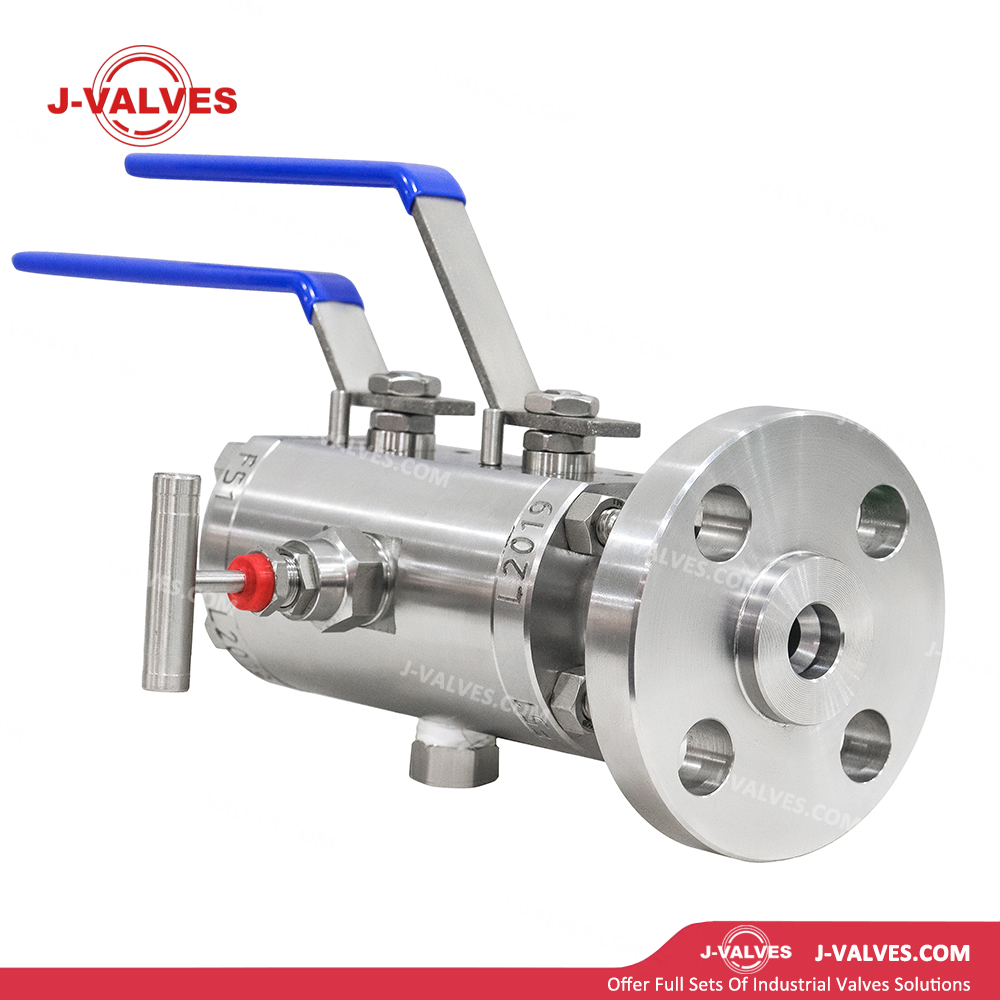

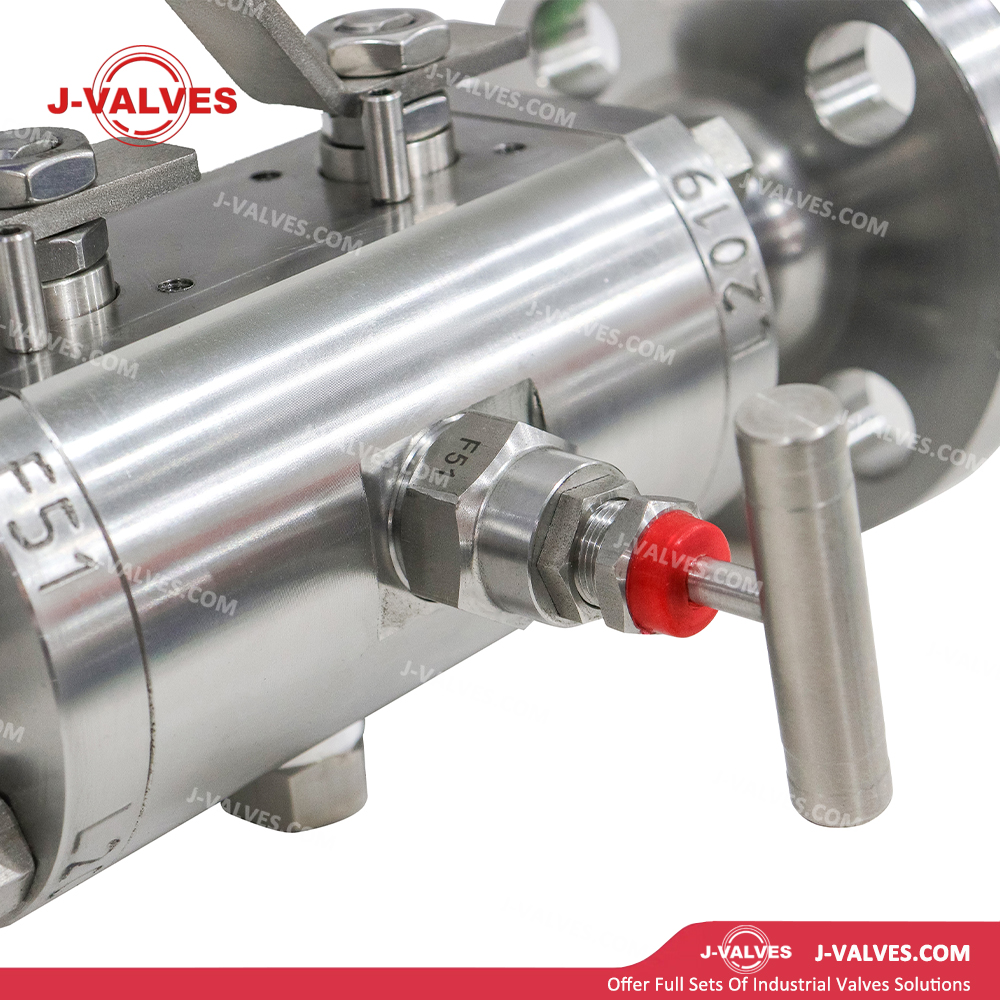

Función de doble bloqueo y purga (DBB) : Equipado con dos asientos independientes para un cierre hermético bidireccional, con una válvula de purga/drenaje en la cavidad del cuerpo de la válvula, lo que permite el alivio de presión de la cavidad en línea y pruebas de integridad del sello, cumpliendo con los requisitos de aislamiento API 6D.
Conexiones de extremos roscadas/soldadas por enchufe/soldadas a tope : Roscas hembra NPT opcionales, soldadura por encaje SW o extremos soldados a tope BW, que cumplen con los estándares ASME B16.11/B16.25, lo que garantiza una alta confiabilidad de la conexión en una clase de alta presión de 600 LB.
Diseño a prueba de incendios : Cumple con el estándar API 607; En caso de quemado del sello PTFE/RPTFE, se forma un sello metálico secundario entre la bola metálica y el anillo del asiento para evitar fugas del medio en condiciones de incendio.
Dispositivo antiestático : Los resortes conductores instalados entre el vástago, la bola y el cuerpo de la válvula garantizan una disipación estática continua, adecuado para medios inflamables y explosivos como gas natural y mezclas de petróleo y gas.
Diseño del vástago a prueba de explosiones : El vástago está asegurado con un hombro inferior para evitar la expulsión bajo una presión interna anormal, lo que garantiza la seguridad del personal y del equipo.
Sistema de lubricación de sello de emergencia : Válvulas de inyección de sellador opcionales en las áreas del asiento y del vástago para restaurar el sellado temporal mediante la inyección de sellador en situaciones de emergencia.
Compacto y liviano : Diseño de alta presión de diámetro pequeño con dimensiones compactas y peso liviano, lo que facilita la instalación en espacios reducidos y la integración en equipos montados sobre patines, tubos de instrumentos y sistemas de distribución de alta presión.
Parámetros técnicos
Tamaño nominal : 3/4″ × 1/2″ (DN20 × DN15)
Clase de presión : 600LB (PN100)
Rango de temperatura : -29 ℃ a +425 ℃
Cuerpo/bonete de la válvula : ASTM A182 F51 (acero inoxidable dúplex 2205); Actualización a F53 (acero inoxidable súper dúplex 2507) disponible
Bola : Sólida F51 o F51 con revestimiento duro de carburo de tungsteno
Vástago : acero inoxidable endurecido por precipitación F51, F53 o 17-4PH
Sellado del asiento : RPTFE (PTFE reforzado, -50 ℃ ~ 180 ℃); Ojeada (-60 ℃ ~ 260 ℃); Devlon/Viton (servicio químico especial)
Junta : Junta espiral de acero inoxidable de grafito flexible o junta de anillo metálico
Pernos : ASTM A193 B8M (acero inoxidable 316) o A193 B7 (acero de aleación) con revestimiento de cadmio/zinc
Conexiones finales : rosca hembra NPT (ASME B1.20.1), soldadura de encaje SW (ASME B16.11), soldadura a tope BW (ASME B16.25)
Funcionamiento : Manual (palanca/llave con dispositivo de bloqueo); Actuador neumático (cilindro pequeño) o eléctrico opcional
Estándares de diseño : ASME B16.34, API 608, API 6D
Estándares de prueba : API 598, API 6D
Certificación DBB : Cumple con los requisitos API 6D Anexo H e ISO 14313 DBB
Dimensión cara a cara : Cumple con ASME B16.10
Aplicaciones
Plataformas costa afuera de petróleo y gas : Aislamiento de medios corrosivos en tuberías de instrumentos de plataformas, sistemas de inyección de químicos y líneas de control hidráulico, resistentes al agua de mar y a la corrosión atmosférica marina.
Plantas petroquímicas y químicas : muestreo, inyección, drenaje y aislamiento de instrumentos para medios que contienen cloruro, gas-petróleo agrio (H₂S/CO₂) e intermedios químicos, resistentes al agrietamiento por corrosión bajo tensión.
Desalinización de agua de mar e ingeniería marina : Aislamiento en sistemas de ósmosis inversa y tuberías de enfriamiento de agua de mar con resistencia superior a la corrosión del agua de mar, lo que extiende la vida útil de 3 a 5 veces en comparación con 316L.
Procesamiento de gas natural : Servicio de estrangulamiento, cierre y purga en bocas de pozo de gas amargo de alta presión y tuberías de recolección, cumpliendo con los requisitos de servicio amargo NACE MR0175/ISO 15156.
Sistemas de distribución de alta presión : cierre compacto y confiable para estaciones de servicio de GNC, almacenamiento y transporte de hidrógeno y patines de distribución de gas a alta presión.
Ventajas y valor
Resistencia superior a la corrosión : el acero dúplex F51 con PREN ≥ 35 proporciona más del doble de la resistencia a las picaduras equivalente al 316L, logrando cero fallas por corrosión en ambientes que contienen cloruro, azufre y ácidos.
Diseño compacto de alta presión : el diámetro reducido de 3/4×1/2 combinado con la clase 600LB permite un sellado confiable de alta presión en espacios extremadamente limitados, adecuado para tubos de instrumentos, unidades montadas sobre patines y sistemas de distribución de alta presión.
Garantía de seguridad de DBB : El sellado independiente de doble asiento más el purgado de la cavidad admite pruebas de sellado en línea y alivio seguro de la presión de la cavidad, cumpliendo con las especificaciones de seguridad y aislamiento de procesos más estrictas.
Adaptación flexible de múltiples conexiones : Los extremos opcionales roscados, soldados a encaje o a tope eliminan las bridas de acoplamiento, lo que reduce los costos de instalación y los posibles puntos de fuga en tuberías de alta presión de diámetro pequeño.
Cumplimiento integral de la seguridad : Cumple con API 6D, NACE MR0175, ISO 15848 y otros estándares; Certificación de seguridad funcional SIL disponible para cumplir con los requisitos de seguridad funcional y a prueba de explosiones.
