J-VALVES
Características estructurales

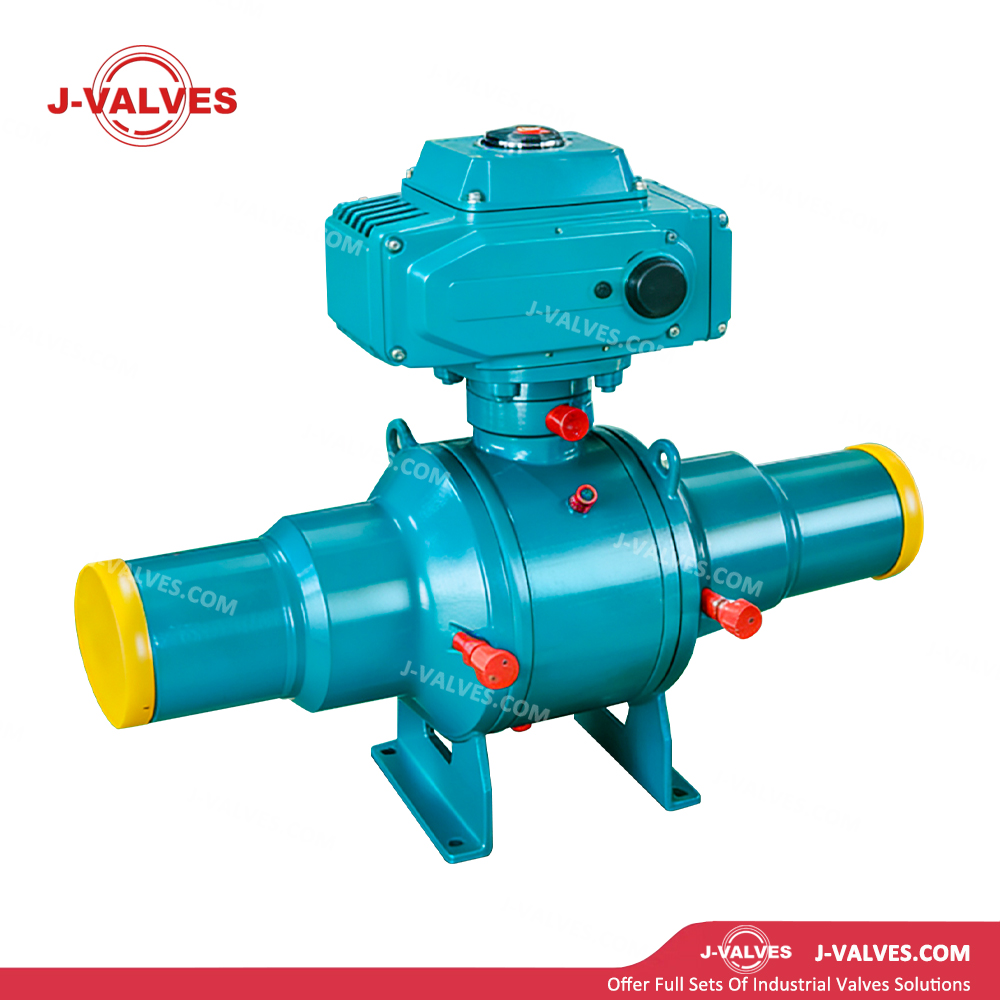

Estructura completamente soldada : El cuerpo de la válvula está conectado a la tubería mediante soldadura de penetración total soldada a tope (BW), sin caras de sellado de bridas ni conexiones atornilladas, lo que elimina por completo los riesgos de fugas externas. Con un diseño compacto y liviano, reduce el peso aproximadamente entre un 30% y un 40% en comparación con las válvulas con bridas. Puede ser enterrado directamente o montado en superficie y no requiere mantenimiento durante toda su vida útil.
Diseño montado en muñón : la bola está sostenida y fijada por muñones superiores e inferiores. El sellado inicial se logra mediante resortes de asiento precargados, con una presión media que ayuda a mejorar el rendimiento del sellado. Presenta un par de operación bajo, adecuado para aplicaciones de alta presión y de gran diámetro, lo que evita el desplazamiento excesivo de la bola causado por el diferencial de presión que podría provocar fallas en el sello, lo que garantiza una actuación precisa y suave por parte del actuador eléctrico para un control de posición preciso.
Fuente de Alimentación : Alimentación CA trifásica/monofásica (380V/220V/24V) o CC, adecuada para estaciones con suministro de energía estable e instalaciones de superficie.
Precisión de control : Tipo encendido/apagado o tipo modulante (control proporcional de 4–20 mA / 0–10 V) para un ajuste de apertura preciso.
Control de carrera : Doble protección con límite mecánico + límite electrónico para controlar con precisión la apertura de la válvula y evitar el exceso de carrera.
Retroalimentación de estado : Señales de retroalimentación de apertura/cierre/fallo como estándar; El transmisor de posición de la válvula (4–20 mA) es opcional para obtener retroalimentación de la posición de la válvula en tiempo real.
Funciones de protección : Protección contra sobrepar de torsión, protección contra sobrecalentamiento, protección contra pérdida de fase, a prueba de agua y polvo (IP67/IP68), calefacción y deshumidificación, protección contra rayos.
Anulación manual : Equipado con un volante o manivela para operación manual de emergencia en caso de corte de energía.
Diagnóstico inteligente : Controlador de válvula inteligente opcional para prueba de carrera parcial (PST), predicción de fallas y registro de datos operativos.
Diseño de paso total : el diámetro del paso de flujo coincide con el diámetro interno de la tubería, lo que resulta en una caída de presión extremadamente baja y permite el paso suave de los raspadores de la tubería, cumpliendo con los requisitos de limpieza e inspección para tuberías de larga distancia.
Adaptabilidad enterrada/montaje en superficie : la estructura completamente soldada no tiene puntos de fuga externos y se puede enterrar directamente sin fosas de válvulas o con un tamaño de fosa muy reducido. El actuador eléctrico tiene un alto grado de protección, adaptándose a ambientes exteriores hostiles. El vástago extendido y el tubo protector superior son opcionales para operación en tierra.
Amplia gama de materiales del cuerpo : A105N, F304, F316, LF2, etc., que cubren una amplia gama de condiciones de trabajo desde temperatura ambiente hasta baja temperatura, medios no corrosivos y altamente corrosivos.
Asientos blandos : PTFE, RPTFE, PPL, adecuados para aplicaciones a temperatura ambiente con estrictos requisitos de sellado.
Asientos metálicos : Revestidos con aleación de estelita o aleación a base de níquel, adecuados para medios que contienen partículas y altas temperaturas.
Diseño a prueba de incendios : Cumple con el estándar API 6FA. En caso de incendio, los sellos metálicos y el empaque de grafito mantienen el rendimiento del sellado para evitar fugas catastróficas.
Dispositivo antiestático : El resorte y el conductor antiestáticos incorporados garantizan la continuidad eléctrica entre la bola, el vástago y el cuerpo, evitando la acumulación electrostática que puede provocar riesgos de explosión.
Vástago a prueba de explosiones : El vástago adopta una estructura de entrada superior a prueba de explosiones para garantizar la seguridad operativa bajo alta presión.
Sistema de lubricación de emergencia del sello : Los puertos de inyección de grasa se encuentran en el área del asiento. Se puede inyectar sellador en emergencias para restaurar el rendimiento del sellado y ampliar la ventana de respuesta a emergencias.
Conexiones de drenaje y ventilación : un puerto de drenaje en la parte inferior y un puerto de ventilación en la parte superior del cuerpo de la válvula facilitan el mantenimiento de la cavidad, el drenaje y el alivio de presión.
Parámetros técnicos
Rango de tamaños : 2″ ~ 56″ (DN50 ~ DN1400)
Clase de presión : Clase 150 ~ Clase 2500 (PN20 ~ PN420)
Rango de temperatura : -29 ℃ a +425 ℃
Cuerpo : ASTM A105N/A350 LF2 (acero al carbono, tipo de baja temperatura), ASTM A182 F304/F316 (acero inoxidable)
Bola : A105N/F304/F316 + revestimiento duro de estelita, revestimiento de carburo de tungsteno
Asiento : A105N/F304/F316 + revestimiento duro de estelita, revestimiento duro de Inconel
Potencia : F316 / 17‑4PH / Inconel 718
Materiales de sellado : PTFE, RPTFE, PPL, sello duro metálico (estelita, carburo de tungsteno, aleación a base de níquel)
Empaquetadura : Grafito flexible, grafito trenzado reforzado con alambre de Inconel.
Extremos soldados : Cumple con ASME B16.25 / API 6D
Conexión final : estructura totalmente soldada a tope (BW), conforme a ASME B16.25/API 6D
Funcionamiento : Eléctrico (estándar), mecanismo de anulación manual opcional
Fuente de alimentación : Trifásica 380 VCA / Monofásica 220 VCA / 24 VCC (opcional)
Tipo de control : Encendido/apagado (servicio S2/S5) / Modulación (4–20 mA / 0–10 V)
Par de salida : configurado según el cálculo del par de la válvula, normalmente 2000 ~ 50000 Nm (para aplicaciones de alta presión de gran diámetro)
Tiempo de carrera : 30 ~ 300 segundos (ajustable, según el tamaño y la clase de presión)
Clase de protección : IP67 / IP68 (tipo sumergible opcional)
Clase de protección contra explosiones : Ex d IIB T4 / Ex d IIC T6 (tipo a prueba de explosiones opcional)
Protocolos de comunicación : Modbus RTU/TCP, Profibus DP/PA, HART, Foundation Fieldbus
Funciones de protección : Protección contra sobrepar de torsión, protección contra sobrecalentamiento, protección contra pérdida de fase, a prueba de agua y polvo, calefacción y deshumidificación, protección contra rayos
Retroalimentación de posición : tipo encendido/apagado (contactos secos abiertos/cerrados/fallo), tipo modulante (retroalimentación de posición de 4–20 mA)
Anulación del volante : volante mecánico estándar para operación de emergencia local durante un corte de energía
Estándar de diseño : API 6D, ASME B16.34
Estándar de prueba : API 6D, API 598
Dimensión cara a cara : Cumple con ASME B16.10
Aplicaciones
Tuberías de larga distancia de gas natural : utilizadas en nodos clave, incluidas líneas troncales, ramales, estaciones de compresión, estaciones de medición y regulación, estaciones de pigging y cámaras de válvulas de bloqueo, lo que permite un control remoto preciso, regulación automática e integración SCADA.
Redes de Calefacción Urbana : Aplicadas en líneas troncales primarias de sistemas de cogeneración y calefacción central, con alta resistencia a temperatura y presión y cero fugas externas. La modulación eléctrica logra un control preciso de la temperatura.
Terminales de almacenamiento de gas y GNL : se utilizan en tuberías de inyección, producción y exportación de gas, con actuadores eléctricos que proporcionan un control de flujo preciso para cumplir con los requisitos de despacho automatizado.
Oleoductos de Transmisión de Petróleo : Aplicados en ductos y estaciones de larga distancia de petróleo crudo y productos refinados, satisfaciendo procesos de pigging, medición y distribución.
Químico y Petroquímico : Se utiliza en tuberías enterradas o superficiales que transportan medios inflamables, tóxicos y corrosivos a alta presión, con control eléctrico que garantiza un funcionamiento seguro y una regulación precisa en áreas peligrosas.
Estaciones de bombeo y tratamiento de agua : Proporciona aislamiento confiable y control de flujo preciso para sistemas de tuberías de estaciones de bombeo, tratamiento de aguas residuales y transmisión de agua cruda de gran diámetro.
Servicio industrial general : Adecuado para aislamiento confiable y control de regulación de agua, petróleo, gas y otros medios de gran diámetro de presión media a alta que requieren monitoreo remoto, control preciso, cero fugas y operación sin mantenimiento.
Ventajas y Valores
Cero fugas externas y alta confiabilidad : la estructura completamente soldada elimina por completo los riesgos de fugas en las uniones cuerpo-tubería. No requiere mantenimiento durante toda su vida útil cuando está enterrado o montado en superficie, lo que reduce significativamente los riesgos ambientales y los costos de mantenimiento.
Control inteligente preciso : los actuadores eléctricos admiten regulación proporcional, retroalimentación de posición y múltiples protocolos de comunicación. La integración con sistemas SCADA permite el monitoreo remoto, el diagnóstico de fallas y el mantenimiento predictivo, mejorando la inteligencia de la red de tuberías.
Funcionamiento suave en orificios grandes : el diseño montado en muñón reduce significativamente el par de operación en condiciones de orificios grandes y alta presión. El actuador eléctrico controla con precisión la apertura para evitar golpes de ariete y sobretensiones, logrando una regulación suave.
Capacidad operativa para todo clima : La alta clase de protección (IP67/IP68) y las opciones a prueba de explosiones se adaptan a ambientes exteriores hostiles, humedad, polvo y atmósferas de gases explosivos.
Garantía de operación de emergencia : la anulación del volante permite la operación de emergencia local durante un corte de energía. Con UPS o energía de respaldo, la controlabilidad de la válvula está garantizada en condiciones críticas.
Alta compatibilidad con los raspadores : El diseño de paso total permite el paso sin obstrucciones de los raspadores de tuberías, lo que respalda la inspección y limpieza en línea para mejorar la operación y la eficiencia del mantenimiento de las tuberías.
Cumplimiento de seguridad integral : el diseño API 6D, la función DBB, la protección contra incendios, antiestática, a prueba de explosiones, contra exceso de torsión y los diagnósticos inteligentes cumplen con estrictos estándares de seguridad internacionales para gasoductos urbanos y de larga distancia.
Fuerte compatibilidad digital : admite la actualización digital de la Industria 4.0, lo que permite el monitoreo del estado de las válvulas en tiempo real, el análisis de datos operativos basado en la nube, el mantenimiento predictivo y la gestión del ciclo de vida completo.
