J-VALVES
Características de diseño

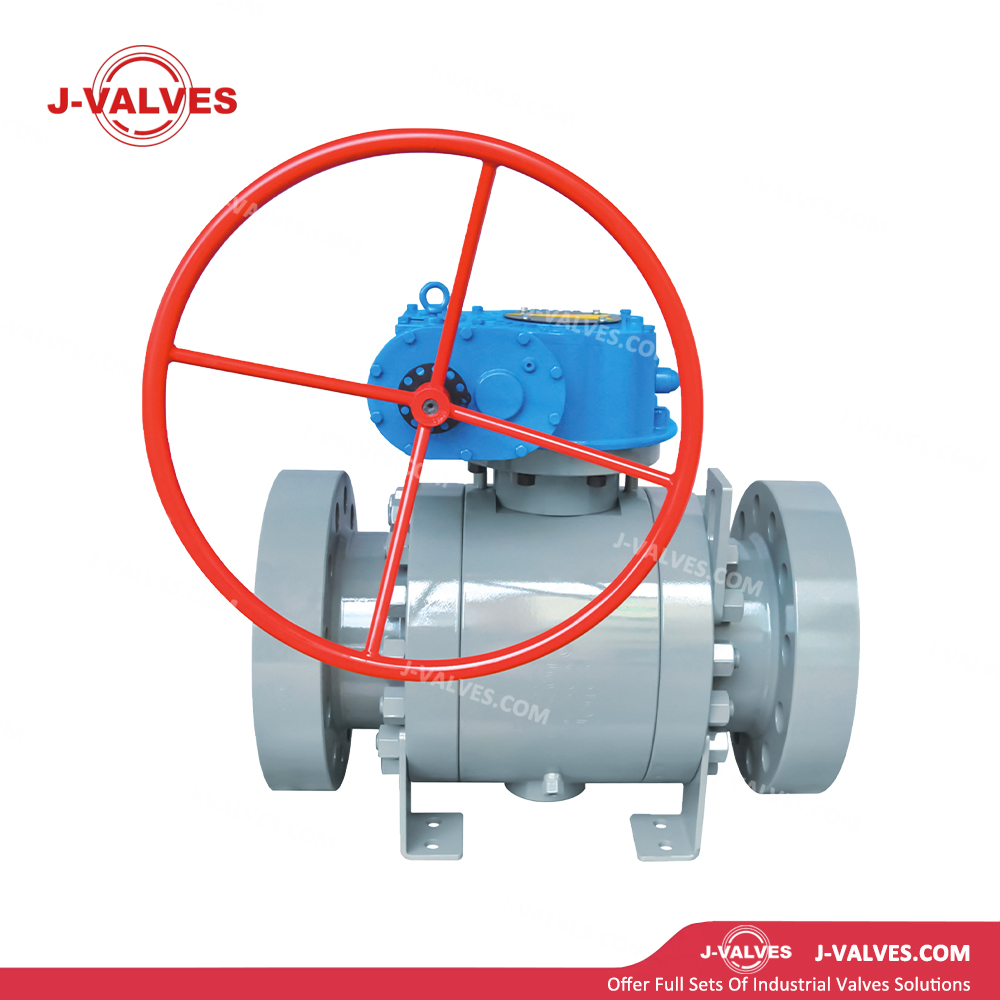

Cuerpo forjado de una sola pieza: El cuerpo y las cubiertas laterales están hechos de acero forjado de alta calidad como ASTM A105, A350 LF2, A182 F304/F316/F51, presentando un material denso y uniforme sin defectos de fundición. Su capacidad de soportar presión es significativamente superior a la de las piezas fundidas, y es adecuada para clases de presión Clase 600 y superiores.
Estructura de tres piezas: La válvula consta de un cuerpo principal y dos cubiertas laterales conectadas por pernos, presentando un diseño compacto y un cómodo desmontaje y mantenimiento in situ. Las piezas internas se pueden reemplazar sin quitar la válvula de la tubería, lo que reduce en gran medida el tiempo de inactividad.
Diseño montado en muñón: la bola se fija en el cuerpo mediante ejes de soporte superior e inferior y no flota bajo presión media. El sellado se logra mediante asientos cargados por resorte, lo que proporciona un par de funcionamiento bajo y estable. Es ideal para aplicaciones de alta presión diferencial y de gran diámetro, eliminando el riesgo de atasco de alta presión asociado con las válvulas de bola flotante.
Asientos con efecto de doble pistón (DPE): El diseño del asiento presenta una estructura con efecto de doble pistón. La presión media actúa en la parte trasera del asiento, empujándolo firmemente contra la bola para lograr un sellado bidireccional. Si un asiento falla, el otro aún puede mantener el sellado, proporcionando protección redundante.
Conexiones de extremos con bridas: Las bridas de junta tipo anillo RF o RTJ se adoptan de acuerdo con ASME B16.5, lo que ofrece alta compatibilidad con sistemas de tuberías, fácil instalación y mantenimiento, y sellado confiable.
Sistema de inyección de grasa y sello de emergencia: Las válvulas de inyección de sellador están instaladas en el área del asiento, lo que permite que la inyección de sellador restablezca el rendimiento del sellado en situaciones de emergencia y mejore la capacidad de respuesta de emergencia en el sitio.
Vástago antiestático y a prueba de explosiones: El vástago adopta una estructura antiexplosión integralmente forjada con un resorte antiestático incorporado o una bola de acero, lo que garantiza la continuidad eléctrica entre la bola, el vástago y el cuerpo para eliminar la acumulación de estática.
Función DBB/DIB opcional: Hay estructuras de doble bloqueo y purga (DBB) o doble aislamiento y purga (DIB‑1/DIB‑2) disponibles para cumplir con los requisitos de aislamiento de tuberías, pruebas de alivio de presión y bloqueo de seguridad.
Bajo par de operación: con el diseño de bola montada en muñón y cojinetes de baja fricción, el par de operación es solo del 30 % al 50 % del de las válvulas de bola flotante equivalentes. Se pueden utilizar actuadores más pequeños, lo que reduce los costos de automatización.
Especificaciones técnicas
Rango de tamaños: NPS 2″ a 48″ (DN50 a DN1200)
Clase de presión: Clase 150, Clase 300, Clase 600, Clase 900 (PN20, PN50, PN100, PN150)
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo/Cubiertas laterales: ASTM A105, A350 LF2, A182 F304/F316/F316L, F51/F53 Acero inoxidable dúplex
Bola: A182 F304/F316/F316L, F51/F53 con revestimiento ENP, A105 con cromado duro
Potencia: A182 F6a, F304/F316, 17-4PH, XM-19
Asientos: PTFE, RPTFE, nailon, PEEK, sello duro de metal (recubrimiento de estelita)
Rodamientos/bujes: PTFE + acero inoxidable, Devlon, materiales autolubricantes PEEK
Materiales de sellado: PTFE, RPTFE, grafito, sello metálico
Conexiones finales: Bridas (RF/RTJ) según ASME B16.5; Soldadura a tope opcional (BW)
Funcionamiento: Manual (engranaje helicoidal/palanca), neumático, eléctrico, hidráulico, electrohidráulico
Estándares de diseño: API 6D, API 608, ASME B16.34
Estándares de prueba: API 6D, API 598
Dimensiones cara a cara: ASME B16.10
Aplicaciones
Tuberías de larga distancia de petróleo y gas: válvulas de bloqueo de líneas principales, válvulas de entrada/salida de estaciones compresoras, válvulas de aislamiento de lanzador/receptor para transmisión de gas natural y petróleo crudo a alta presión y gran flujo.
Industria Petroquímica: Aislamiento de medios en sistemas de reacción de alta presión, sistemas de separación y sistemas de almacenamiento y transporte de refinerías y plantas químicas.
Industria energética: control de alta presión de gran diámetro para sistemas de combustible, sistemas de agua de refrigeración y sistemas de vapor en centrales eléctricas alimentadas con gas.
Industria del GNL: Control de medios criogénicos de alta presión para terminales de GNL, plantas de licuefacción y estaciones de regasificación (materiales criogénicos opcionales).
Industria química del carbón: aislamiento de medios de oxígeno y gas de síntesis a alta presión en plantas de gasificación de carbón y de conversión de carbón a líquido.
Ingeniería costa afuera: colectores de producción de alta presión y sistemas de elevación para plataformas costa afuera y FPSO.
Almacenamiento Subterráneo de Gas: Servicio de conmutación de alta presión y alta frecuencia para bocas de pozo de producción de inyección y estaciones de recolección.
Ventajas y valor
Operación ligera y confiable: el diseño de muñón de bajo torque reduce el tamaño del actuador y el consumo de energía, con mejor estabilidad a largo plazo que las válvulas de bola flotante.
Múltiples garantías de seguridad: el efecto de doble pistón DPE, el aislamiento y purga DBB/DIB, el diseño antiestático y a prueba de incendios cumplen con los estándares de seguridad más estrictos.
Configuración flexible: sello blando o metálico duro, materiales de baja/alta temperatura, varios modos de operación y opciones funcionales cubren una amplia gama de condiciones de trabajo.
Certificaciones de estándares internacionales: API 6D, ISO 14313 y otras certificaciones garantizan el acceso global a proyectos y respaldan la adquisición y la intercambiabilidad internacionales.
Capacidad de actualización inteligente: Equipable con monitoreo de posición, diagnóstico en línea y sistemas de mantenimiento predictivo para respaldar tuberías inteligentes y fábricas digitales.
