J-VALVES
Características de diseño
Material de bronce de níquel-aluminio: El cuerpo de la válvula está hecho de bronce de níquel-aluminio ASTM B148 C95500 (CuNiAlFe), que contiene aproximadamente 4,5 % de níquel y 10 % de aluminio. Proporciona una excelente resistencia a
Corrosión del agua de mar, corrosión por cavitación, erosión y bioincrustación, con resistencia mecánica cercana al acero al carbono, adecuado para agua de mar, niebla salina y ambientes que contienen cloruro.

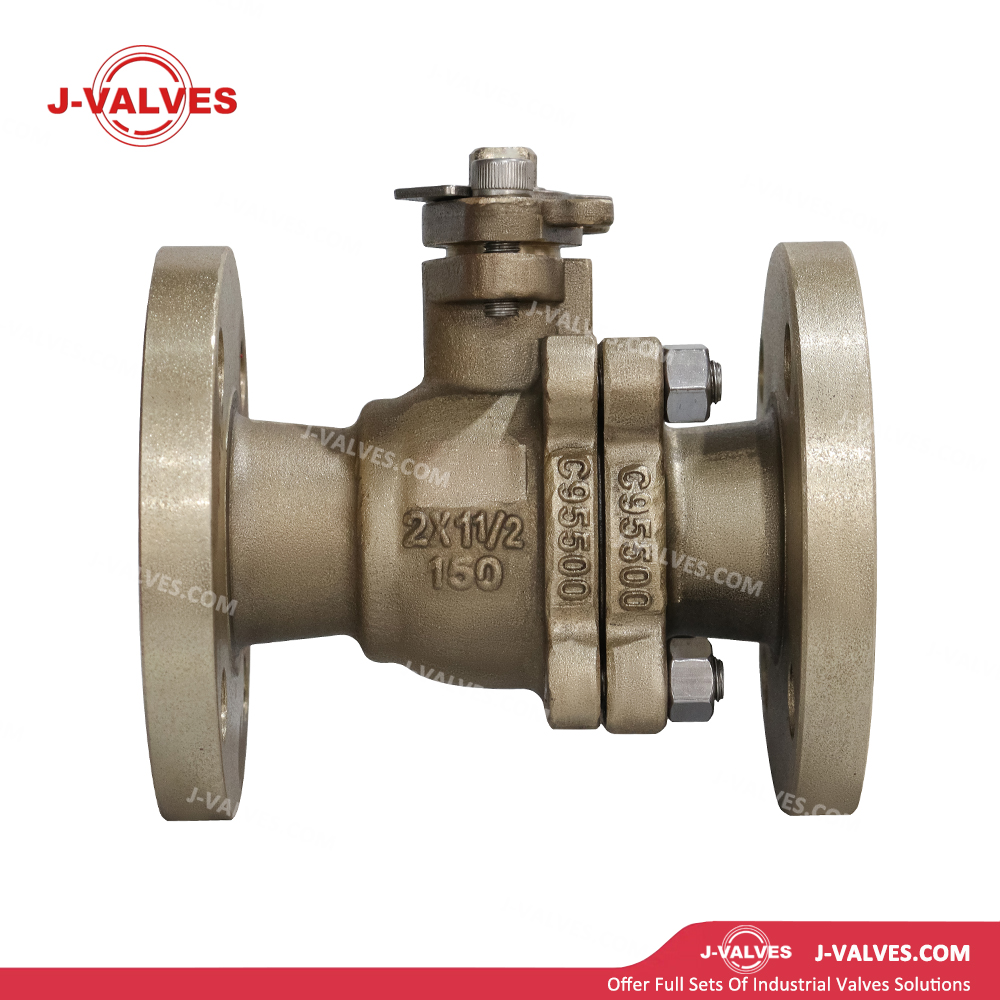

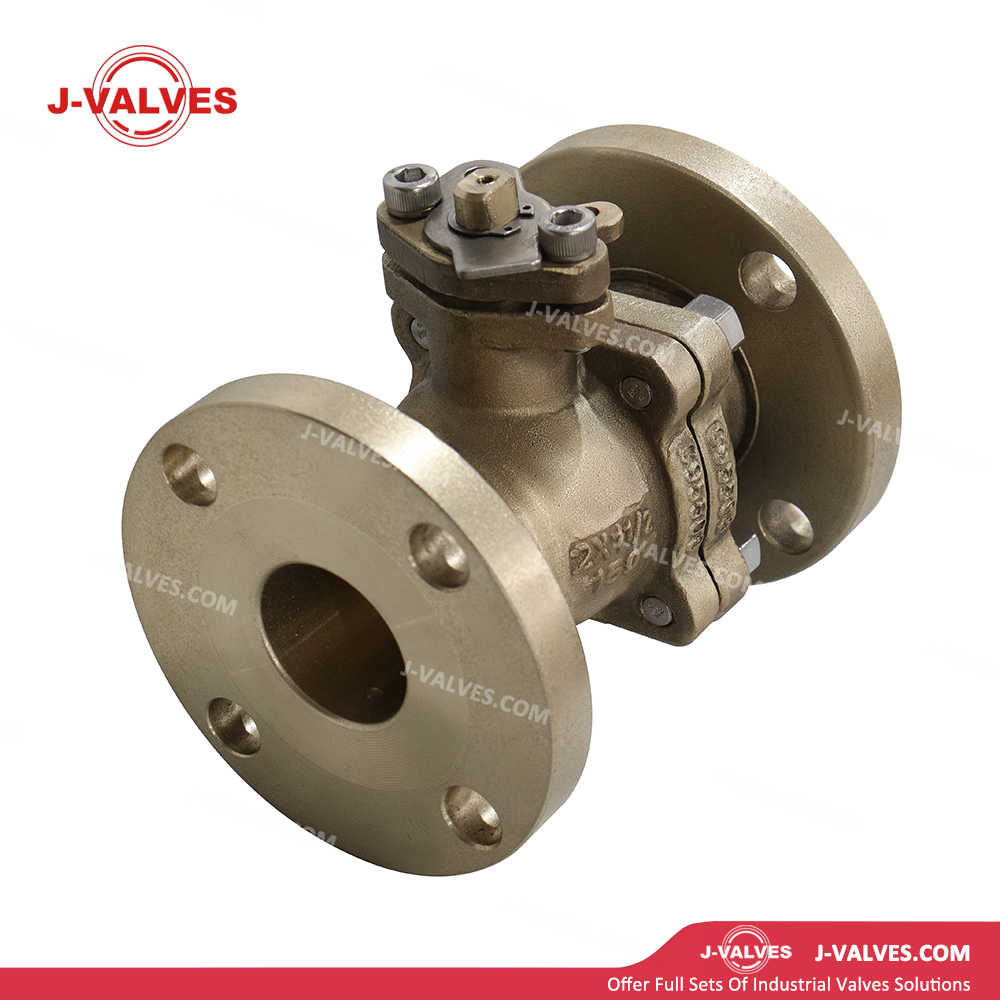

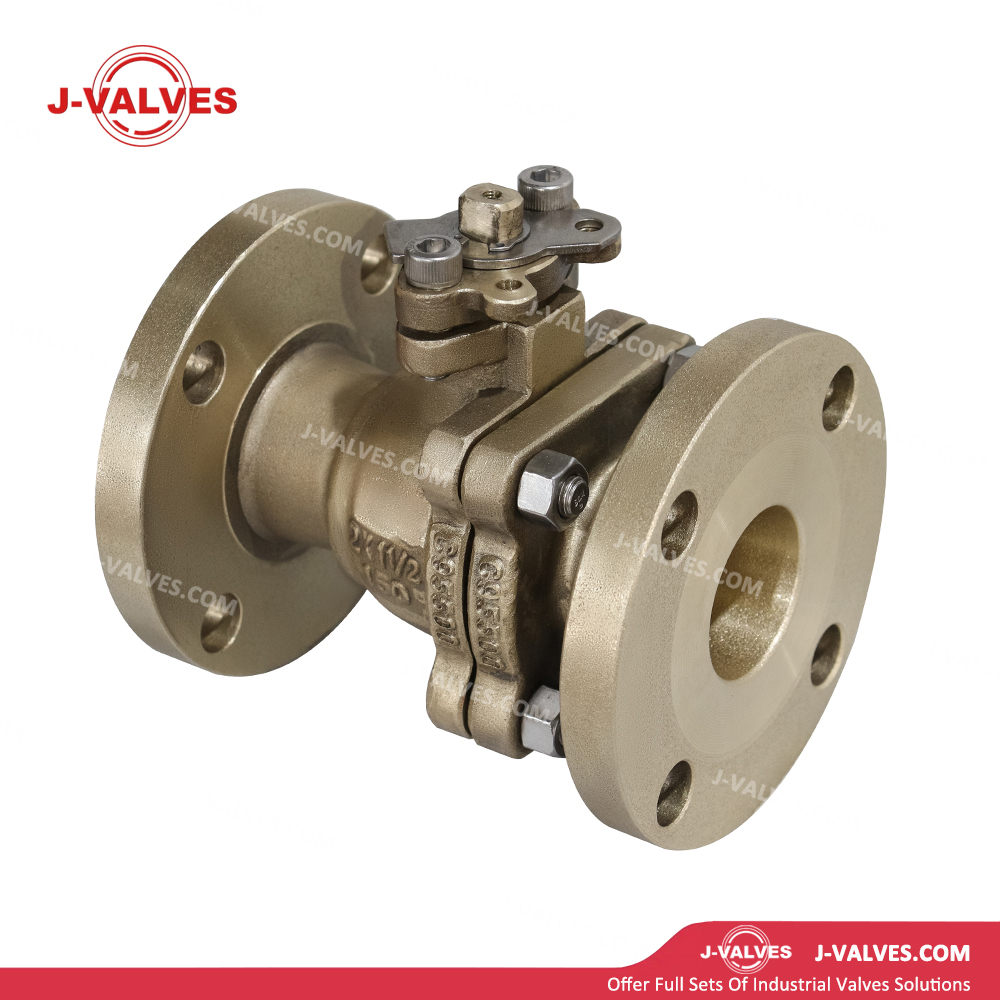

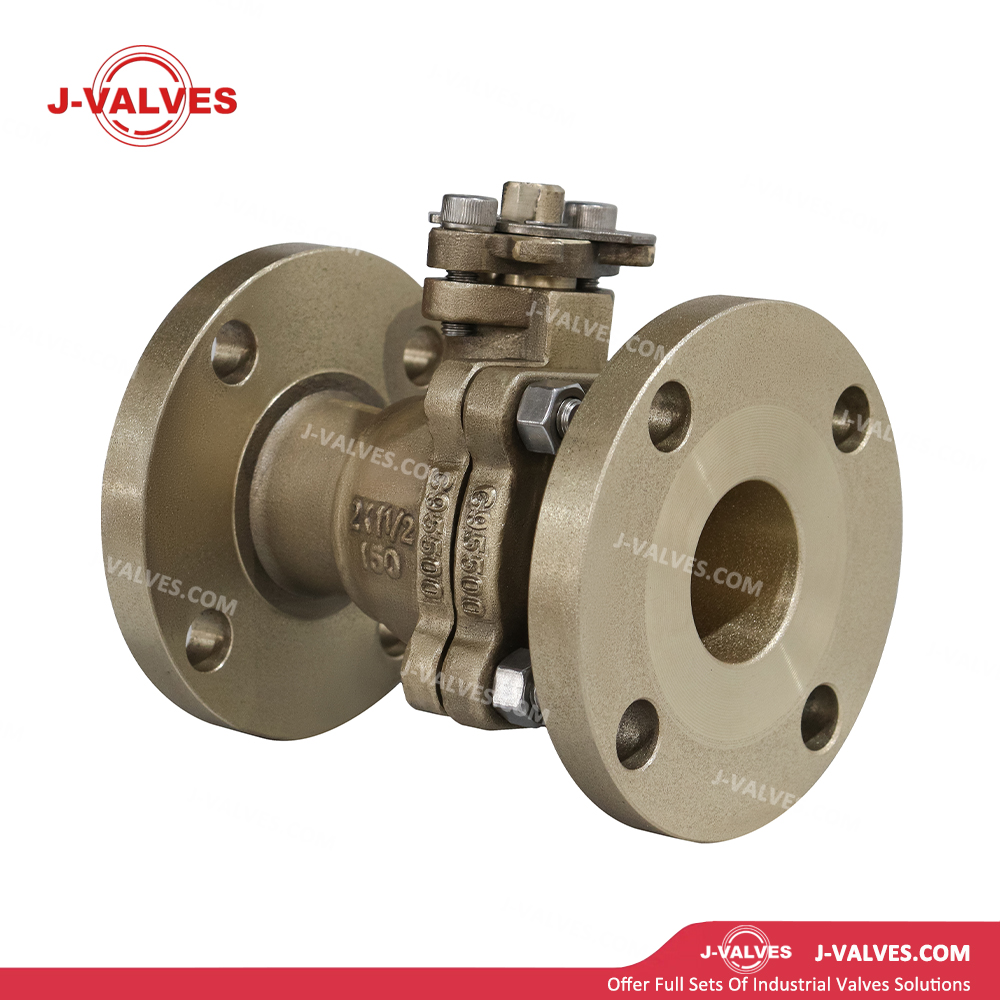

Diseño de dos piezas: el cuerpo de la válvula consta de secciones izquierda y derecha, presentando una estructura simple y compacta para una fácil fabricación, montaje y mantenimiento interno, lo que reduce el tiempo de inactividad y los costos de mantenimiento.
Diseño de bola flotante: la bola puede flotar libremente bajo presión media y contacta firmemente con el asiento aguas abajo para lograr un sellado confiable. Ofrece un excelente rendimiento de sellado en condiciones de baja presión con una estructura simple y confiable.
Diámetro reducido (2x1 1/2'): La conexión del extremo de la válvula es de 2 pulgadas (DN50) con un paso de flujo interno de 1,5 pulgadas (DN40). Este diseño reduce el peso de la válvula, el consumo de material y el par de operación al mismo tiempo que cumple con la mayoría de los requisitos generales de control de flujo, ofreciendo una mejor economía que los diseños de puerto completo.

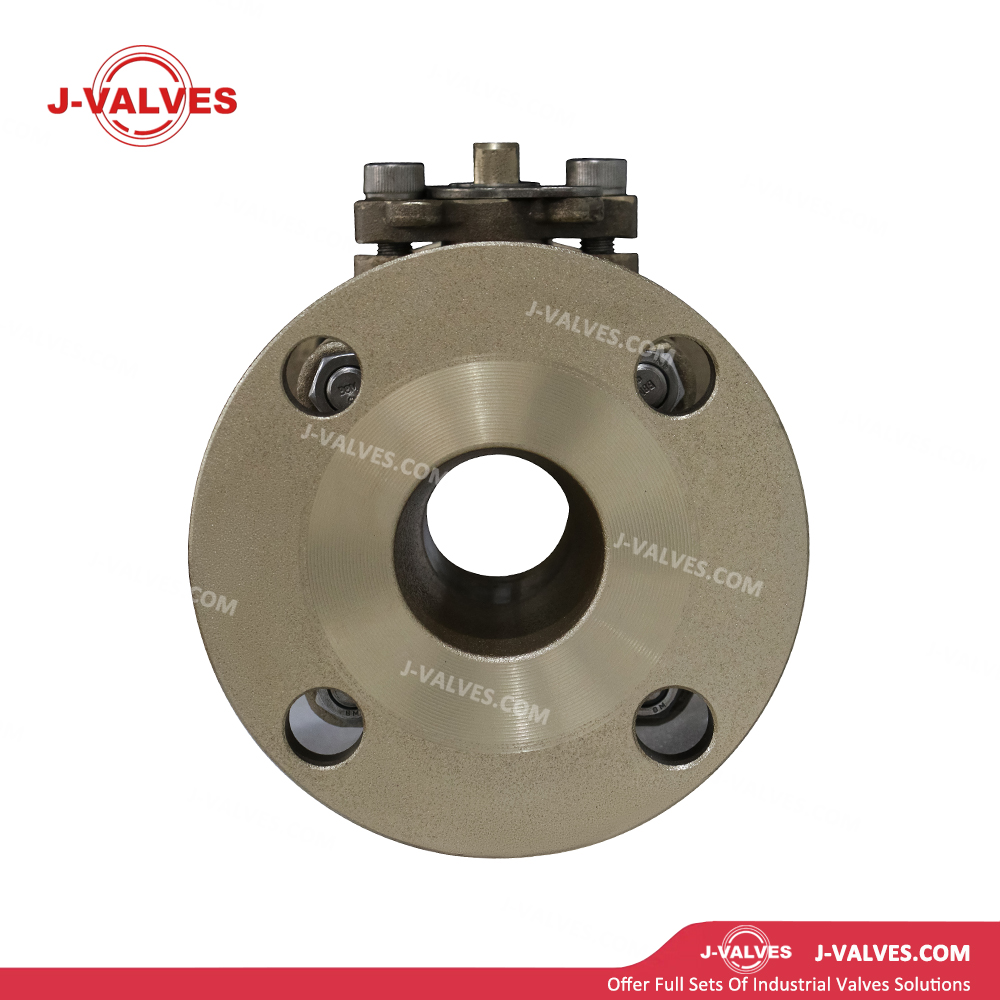

Conexión bridada: Conexión bridada RF (cara elevada) conforme a ASME B16.5, clase de presión 150LB
(PN20), proporcionando alta compatibilidad de instalación y sellado estable.
Dispositivo antiestático: la estructura antiestática incorporada de resorte/bola de acero conduce la electricidad estática entre el vástago y el cuerpo, y entre la bola y el cuerpo, evitando riesgos de seguridad causados por la acumulación de estática.

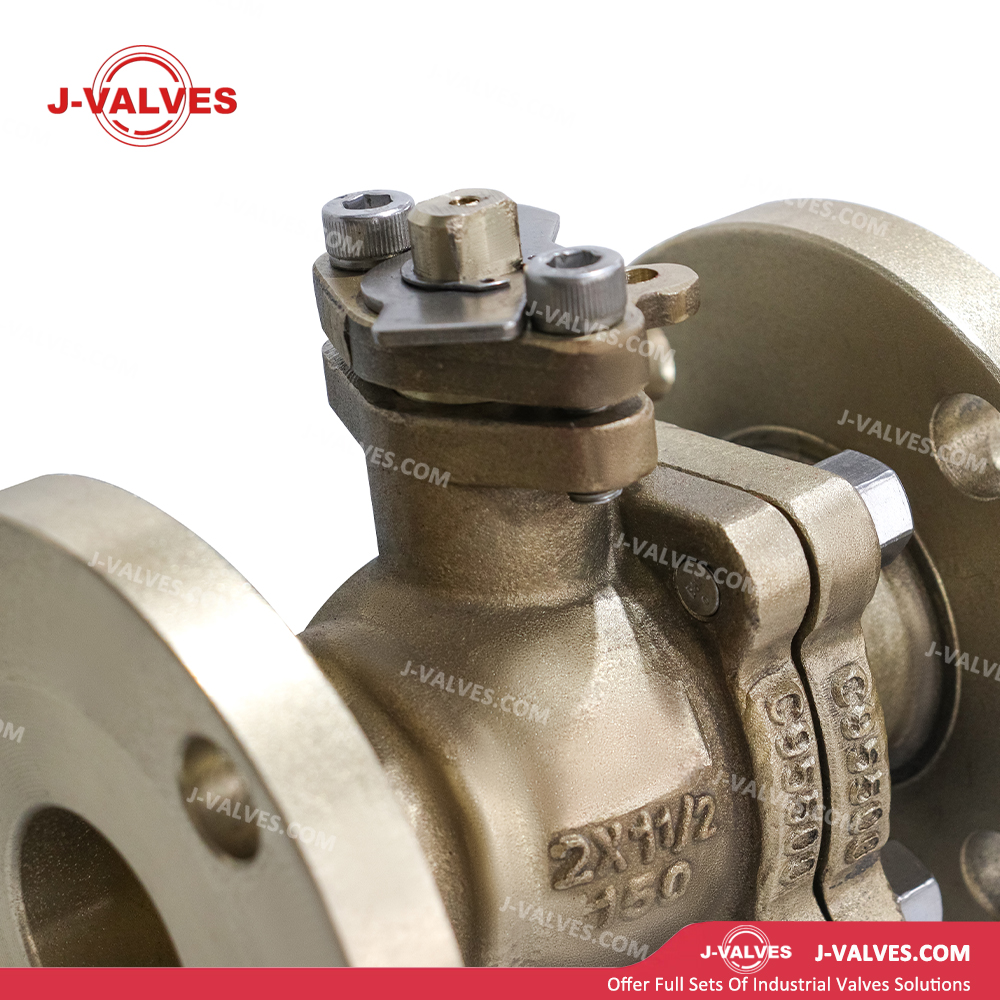

Vástago a prueba de explosiones: El vástago está diseñado con un hombro inferior antiexplosión, lo que evita que el vástago se salga por una sobrepresión anormal dentro de la válvula y garantiza la seguridad operativa.
Operación de palanca: El operador de palanca estándar permite una apertura y cierre rápidos de 90° con una operación simple e intuitiva. Se puede instalar un dispositivo de bloqueo para evitar un mal funcionamiento, ideal para operaciones frecuentes y aplicaciones de control local.
Compacta y liviana: La construcción de bronce de níquel-aluminio de 2 pulgadas da como resultado una válvula liviana y de tamaño moderado, fácil de instalar en áreas con espacio restringido, como compartimentos de barcos, soportes de tuberías en plataformas marinas y equipos montados sobre patines.
Resistencia a la bioincrustación: La superficie C95500 desalienta la adhesión de organismos marinos, lo que reduce la obstrucción y la corrosión causadas por la bioincrustación y reduce la frecuencia de mantenimiento.
Parámetros técnicos
Tamaño nominal: 2x1,5 (DN50xDN40)
Clase de presión: 150 lb (PN20)
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo/bonete: Bronce de níquel-aluminio ASTM B148 C95500 (Cu-10Al-4.5Ni-4Fe)
Bola: C95500 con cromado duro o aleación Monel (opcional)
Vástago: Acero inoxidable 316 o Monel K500
Asiento: PTFE, RPTFE, PPL (PTFE reforzado); compuesto especial disponible para servicio de agua de mar
Materiales de sellado: PTFE/RPTFE/PPL (asiento); grafito flexible o PTFE (empaquetadura del vástago)
Empernado: Acero inoxidable 316 o Monel para evitar la corrosión galvánica
Conexión final: Bridada (cara elevada RF, ASME B16.5)
Operación: Palanca (apertura/cierre de 90°, orificio de bloqueo opcional), engranaje helicoidal, neumático, eléctrico (opcional)
Estándar de diseño: ASME B16.34, API 608
Estándar de inspección y prueba: API 598
Dimensión cara a cara: ASME B16.10
Aplicaciones
Construcción naval e ingeniería costa afuera: control de tuberías para sistemas de enfriamiento de agua de mar, sistemas de agua de lastre, sistemas contra incendios y sistemas de agua de sentina, resistiendo la corrosión del agua de mar y ambientes de niebla salina.
Desalinización de agua de mar: Líneas de toma de agua de mar y descarga de salmuera para ósmosis inversa, destilación flash multietapa y otras plantas desalinizadoras.
Centrales eléctricas costeras: agua de refrigeración circulante, desulfuración de gases de combustión de agua de mar y sistemas de admisión/descarga de agua de mar, resistentes al cloruro y a la corrosión microbiana.
Plataformas costa afuera: elevación de agua de mar, enfriamiento, extinción de incendios y tuberías de servicios públicos en plataformas de producción y perforación.
Industria química y salina: entornos altamente corrosivos como salmuera concentrada, amargo y medios que contienen cloruro.
Servicio Industrial General: Control de encendido/apagado para agua, productos químicos débilmente corrosivos, gases y otros medios, especialmente adecuado para ambientes marinos y con alto contenido de cloro.
Ventajas y valor
Excelente resistencia a la corrosión del agua de mar: El bronce de níquel-aluminio C95500 proporciona una resistencia a la corrosión en agua de mar mucho mejor que el acero al carbono y el acero inoxidable, libre de picaduras, corrosión por grietas y grietas por corrosión bajo tensión. La vida útil supera los 20 años, lo que reduce significativamente los costos de reemplazo en ambientes marinos.
Resistencia a la cavitación y la erosión: la alta dureza y buena resistencia al desgaste del bronce de aluminio resisten la corrosión por cavitación y la erosión de partículas sólidas causadas por el flujo de agua de mar a alta velocidad, adecuado para salidas de bombas y lugares de estrangulamiento.
Antiincrustante: la baja adhesión de organismos marinos reduce la obstrucción y la corrosión, lo que reduce la frecuencia de limpieza y mantenimiento, así como los costos de tratamiento químico.
Económico y práctico: el diseño de orificio reducido reduce el consumo de material; La clase de baja presión de 150 LB cubre la mayoría de las aplicaciones generales y ofrece una excelente relación costo-rendimiento entre las válvulas resistentes al agua de mar.
Fuerza equilibrada y resistencia a la corrosión: La resistencia a la tracción del C95500 supera los 550 MPa, acercándose al acero al carbono, con una resistencia a la corrosión superior y sin necesidad de un margen de espesor de pared adicional.
Operación fácil: la operación de la palanca de 90° es intuitiva con un par de operación bajo; El dispositivo de bloqueo evita un mal funcionamiento, adecuado para operaciones locales frecuentes en barcos y plataformas.
Sellado confiable: El sellado autoenergizado de bola flotante simple y efectivo, combinado con asientos de PTFE/RPTFE de alto rendimiento, garantiza un servicio hermético a largo plazo.
Mantenimiento conveniente: La construcción de dos piezas con diseño de entrada superior permite el reemplazo en línea de asientos y embalaje. El bronce de níquel-aluminio resistente a la corrosión minimiza el reemplazo de la carrocería, lo que reduce los costos del ciclo de vida.
