Características estructurales

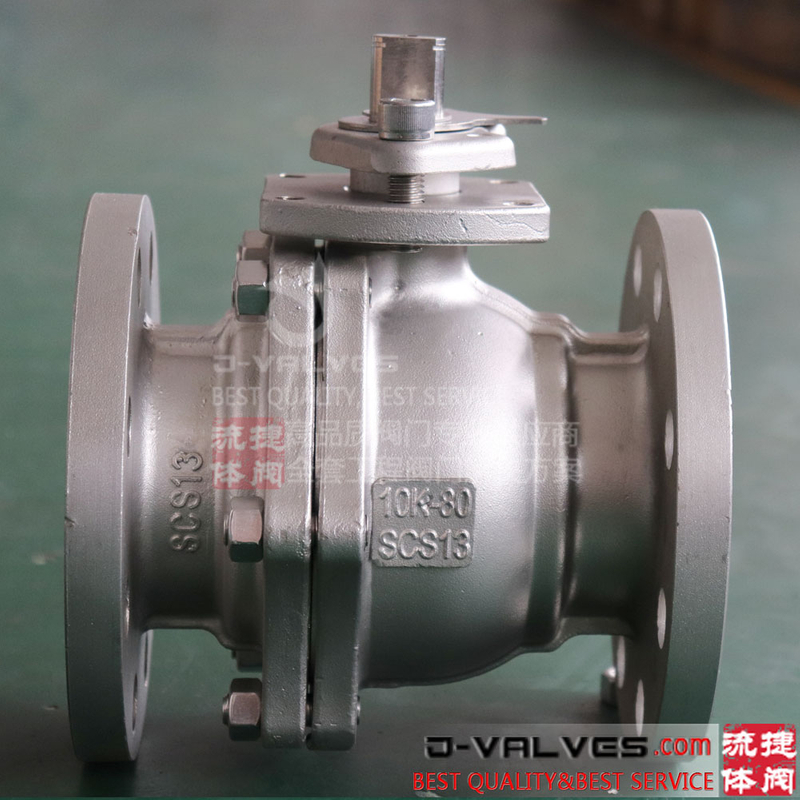

Material de acero inoxidable: el cuerpo de la válvula, la bola y el vástago de la válvula están hechos de acero inoxidable de alta calidad (por ejemplo, SCS13, que es equivalente a 316L). Tiene alta resistencia y buena resistencia a la corrosión, puede resistir la erosión de varios medios químicos y extiende la vida útil de la válvula.
Diseño de la bola flotante: la pelota puede flotar libremente bajo la presión del medio y se adapta firmemente al asiento de la válvula, formando un buen efecto de sellado y asegurando que no haya riesgos de fuga.
Conexión con bridas: adopta un método de conexión con bridas estándar, que cumple con los estándares ASME B16.5 o DIN, para garantizar el rendimiento de confiabilidad y sellado de la instalación.
Almohadilla de montaje directo: equipado con una almohadilla de montaje directo, facilita la instalación y el reemplazo de los actuadores, mejorando la flexibilidad del sistema y la conveniencia del mantenimiento.
Diseño de seguridad contra incendios: cumpliendo con el estándar API 607, la válvula aún puede mantener el rendimiento de sellado en caso de incendio, evitando la fuga media y garantizar la seguridad del sistema.
Dispositivo antiestático: el dispositivo antiestático incorporado previene efectivamente la acumulación estática, reduce el riesgo de fuego y explosión, y es particularmente adecuado para el control de medios inflamables y explosivos.
Diseño compacto: pequeño tamaño y luz de peso, es fácil de instalar e integrar en los sistemas existentes, ahorrando espacio.
Modos de operación múltiples: se pueden equipar con actuadores manuales, neumáticos, eléctricos o hidráulicos para realizar un control automático remoto.
Parámetros técnicos
Diámetro nominal: 1/2 ″ a 12 ″ (DN15 a DN300)
Clase de presión: 150 lb a 2500 lb (PN10 a PN420)
Rango de temperatura: -29 ℃ a +425 ℃
Materiales:
Cuerpo de la válvula: acero inoxidable (SCS13, equivalente a 316L)
Bola: acero inoxidable (SCS13, equivalente a 316L)
Vástago de válvula: acero inoxidable (SCS13, equivalente a 316L)
Material de sellado: PTFE, RPTFE
Método de conexión: conexión con bridas (que cumple con los estándares ASME B16.5 o DIN)
Modo de operación: manual, neumático, eléctrico, hidráulico
Estándar de diseño: API 6D, ASME B16.34
Estándar de prueba: API 598, ISO 5208
Diseño de protección contra incendios: API 607
Medios aplicables: agua, petróleo, gas, medios químicos, etc.
Escenarios de aplicación
Industria de petróleo y gas natural: utilizado en sistemas de exploración de campo, recolección, transporte y procesamiento de petróleo y gas para garantizar un aislamiento y control confiables de los medios.
Industria química: adecuado para sistemas de transporte y reacción de diversos medios químicos, evitando la fuga media y garantizando la seguridad de la producción.
Industria farmacéutica: aplicado en los sistemas de tuberías durante la producción farmacéutica para garantizar el aislamiento medio y la limpieza en el proceso de fabricación de medicamentos.
Industria de alimentos y bebidas: cumple con los requisitos de grado alimenticio y se utiliza en sistemas de tuberías para la producción de alimentos y bebidas para garantizar la higiene y la seguridad.
HVAC: utilizado en sistemas de agua de enfriamiento, sistemas de agua caliente, etc., para garantizar un funcionamiento eficiente del sistema.
Aplicaciones industriales generales: adecuado para el control y el aislamiento de medios como el agua, el petróleo y el gas.
Ventajas y valor
Alta confiabilidad: el material de acero inoxidable y el diseño de la bola flotante aseguran que la válvula funcione de manera estable en entornos de presión media-alta y temperatura media, reduciendo la frecuencia de mantenimiento y el tiempo de inactividad.
Alta seguridad: la protección contra incendios, el diseño antiestático y el rendimiento de sellado confiable reducen efectivamente el riesgo de fugas, salvaguardando la seguridad del personal y el equipo.
Operación automática: múltiples opciones de actuador permiten control remoto y operación automática, mejorando la flexibilidad y la seguridad del sistema.
Instalación y mantenimiento fácil: la conexión con bridas y la almohadilla de montaje directo simplifican el proceso de instalación y facilitan el mantenimiento y la revisión.
Amplia aplicabilidad: múltiples opciones de material y una amplia gama de presión y temperatura le permiten adaptarse a varias condiciones de trabajo complejas y características medianas.
Especificación técnica:
Estándar de diseño y fabricación: API 6D, API 608, BS 5351/DIN3357/JIS B2071
Estándar de presión y temperatura: ASME B16.34/DIN3230
Estándar de dimensión cara a cara: ASME B16.10/DIN3202/JIS B2002
Estándar de brida: ASME B16.5, ASME B16.47/JIS B2220
Test e Inspect Standard: API 598, API 6D
