J-VALVES
Características de diseño
Acero al carbono forjado normalizado A105N: el cuerpo de la válvula está forjado integralmente con acero al carbono ASTM A105N de alta calidad y normalizado para lograr una estructura de grano fino y uniforme. Ofrece una resistencia a la tracción ≥485MPa y un límite elástico ≥250MPa, con una resistencia al impacto significativamente superior al A105 convencional. Cumple con los estrictos requisitos de retención de presión de la Clase 800 (aproximadamente 136 bar/13,6 MPa) y es adecuado para medios no corrosivos de alta presión, incluidos agua, petróleo y gas.

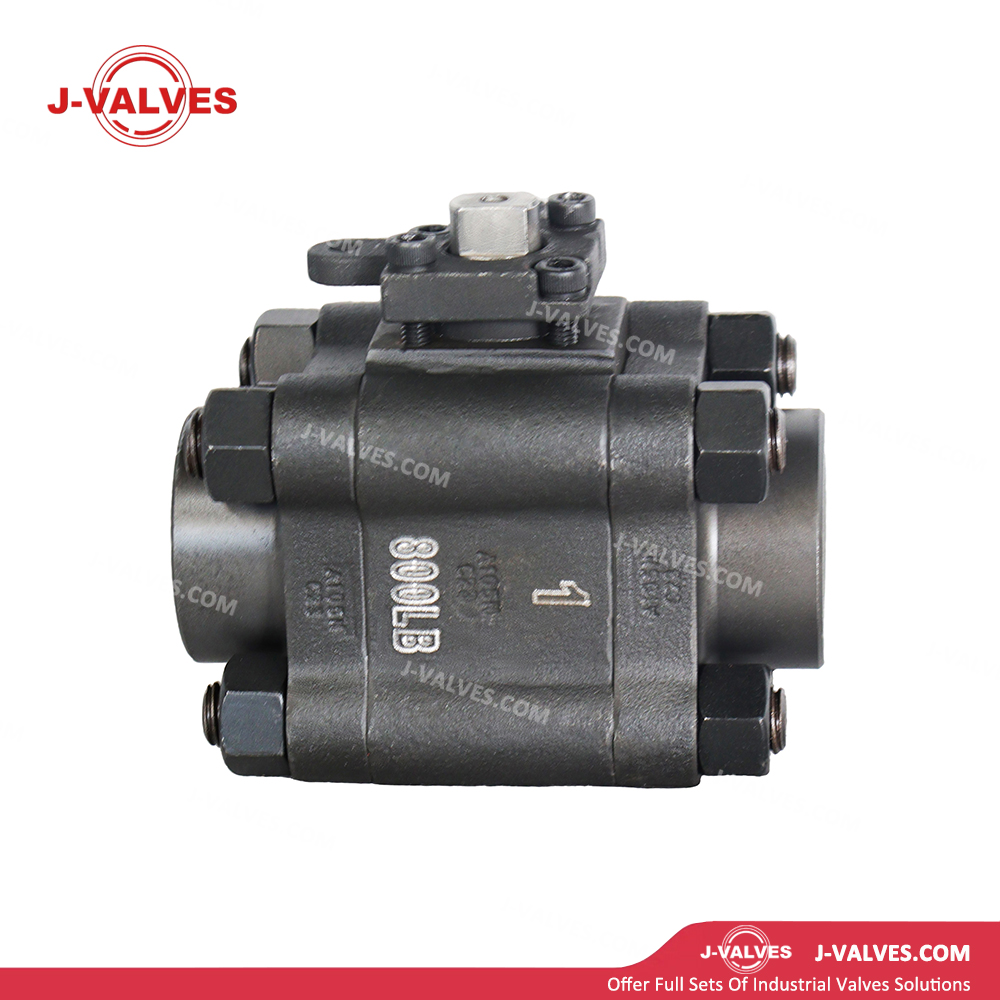

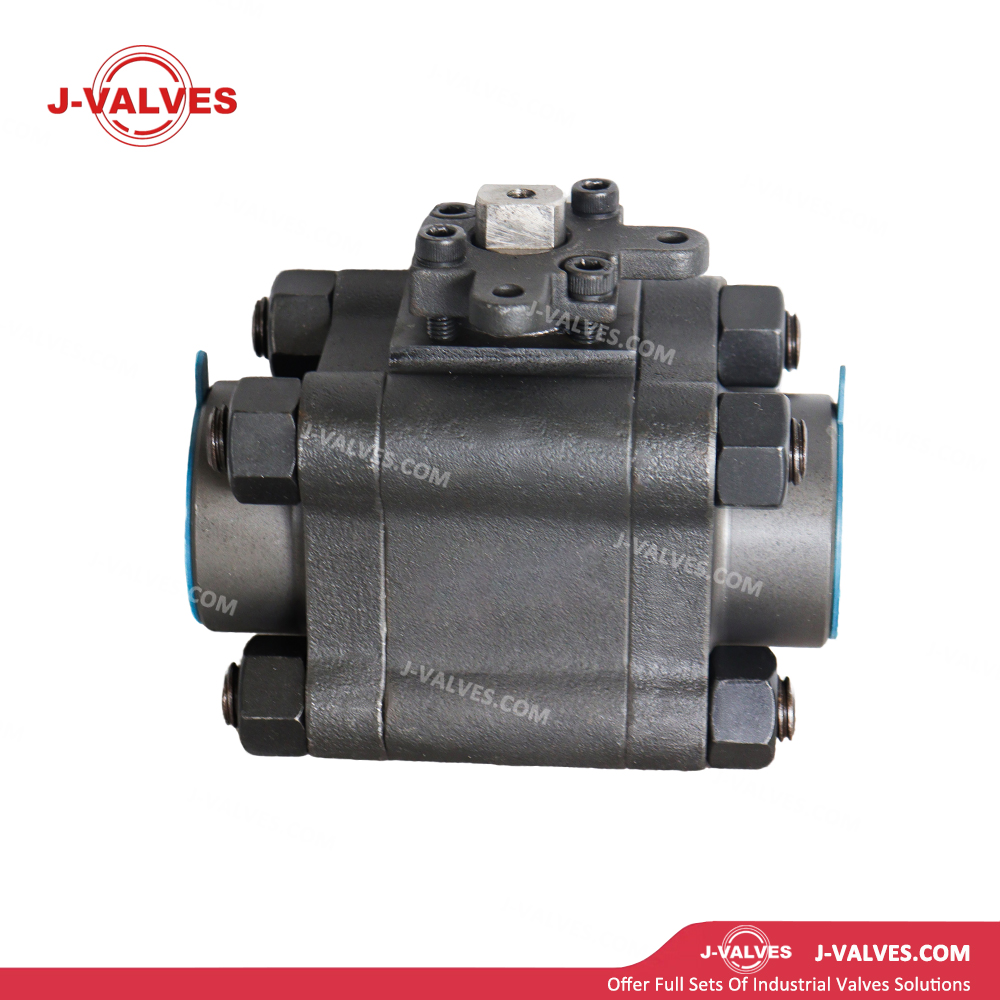

Estructura de carrocería de tres piezas: compuesta por un cuerpo principal y dos cuerpos laterales, conectados mediante pernos de aleación de acero de alta resistencia. Los cuerpos laterales se pueden desmontar en línea para reemplazar asientos, bolas, sellos y molduras sin quitar la válvula de las tuberías de presión ultraalta, lo que reduce en gran medida el tiempo de inactividad y los costos de mantenimiento.
Sellado de alivio automático de alta presión de bola flotante: la bola flotante no tiene un eje de soporte fijo y flota ligeramente a lo largo de la dirección del flujo bajo presión media, formando un sello hermético con el asiento aguas abajo. Bajo presión ultraalta Clase 800, la presión media empuja la bola contra el asiento, aumentando la presión específica del sellado a medida que aumenta la presión para lograr un sellado activado por presión, con un rendimiento de sellado mejorado a presiones más altas.
Conexión Bridada (RF/RTJ): Cumple con ASME B16.5 Clase 800 (diseñada para Clase 900). Para el tamaño de 1 pulgada, el diámetro exterior de la brida es de 121 mm, el diámetro del círculo de pernos es de 92,1 mm, con 4 pernos M20 que garantizan una conexión confiable bajo presión ultraalta.

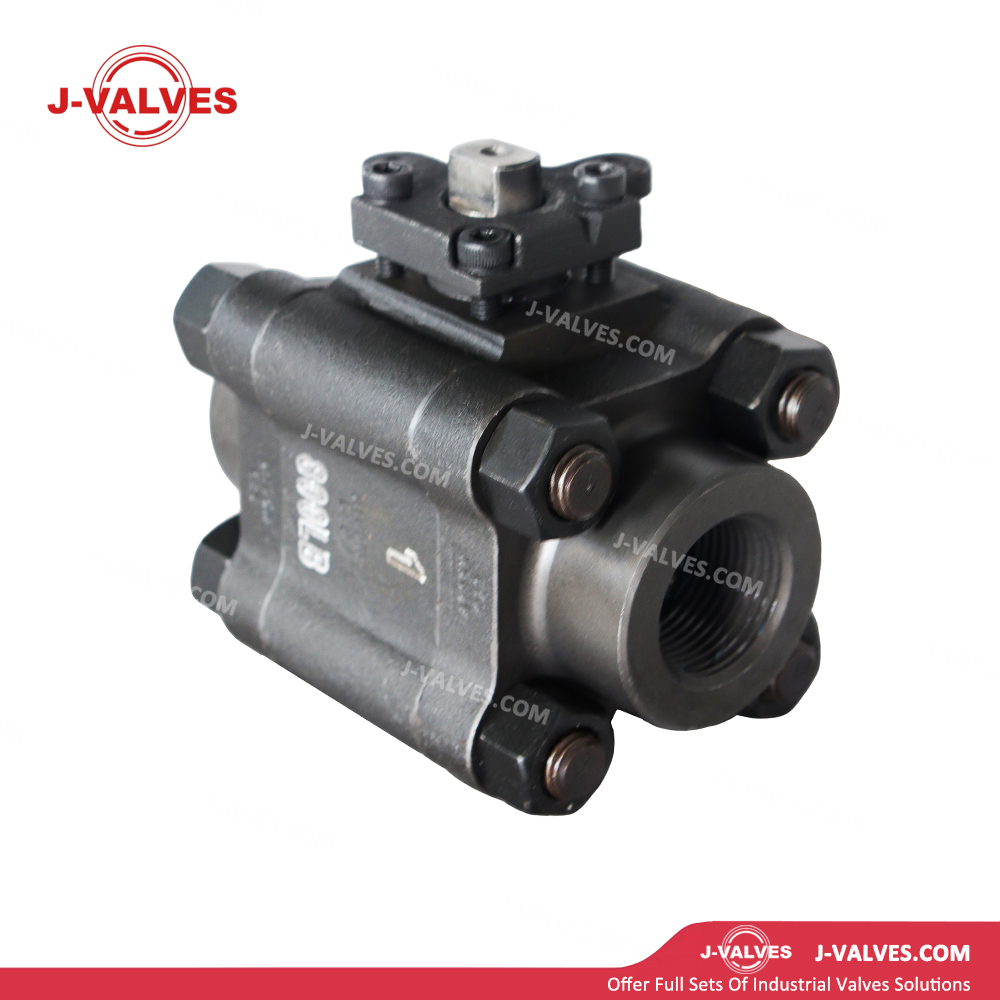

Conexión roscada NPT/BSPT: roscas de tubería cónicas de alta presión de 1 pulgada que cumplen con ASME B1.20.1, que proporcionan sellado de metal a metal a través del acoplamiento de rosca, adecuadas para tubos de instrumentos de alta presión.
Conexión de soldadura por enchufe (SW): Cumple con ASME B16.11 y presenta una alta resistencia de soldadura ideal para servicio vibratorio o pulsante.
Conexión soldada a tope (BW): Cumple con ASME B16.25, con soldadura de penetración total adecuada para las presiones nominales más altas.
Diseño de paso total: el diámetro interior de bola de 1 pulgada coincide con el diámetro interno de la tubería para una resistencia al flujo extremadamente baja, con un valor de Cv de aproximadamente 30. Satisface los requisitos de precisión del flujo en sistemas de instrumentos de alta presión sin espacios muertos ni acumulación de sedimentos.
Diseño a prueba de incendios: Cumple con API 607. En caso de que el asiento de PTFE/RPTFE se queme, se forma un sellado de respaldo de metal con metal entre el cuerpo metálico y la bola para evitar fugas del medio en condiciones de incendio.
Dispositivo antiestático: Equipado con un resorte antiestático en miniatura incorporado y una bola de acero para garantizar la continuidad eléctrica entre la bola, el vástago y el cuerpo, evitando incendios o explosiones causados por la acumulación de estática debido al flujo de alta presión y alta velocidad.
Vástago a prueba de explosiones: El vástago está integralmente forjado en un diseño de entrada inferior con escalones antiexplosiones y múltiples anillos de sellado. Incluso si el casquillo se afloja accidentalmente, el vástago permanece retenido por el cuerpo, lo que garantiza la seguridad operativa bajo presión ultraalta.
Especificaciones técnicas
Tamaño nominal: 1″ (DN25)
Clase de presión: Clase 800 (13,6 MPa)
Material del cuerpo: ASTM A105N
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo / Cuerpos laterales: ASTM A105N
Bola: A351 CF8 (304 SS) / CF8M (316 SS), niquelado químico ENP estándar o revestimiento de aleación Stellite (STL) para servicio abrasivo
Vástago: acero inoxidable A276 410 / 420 / 304 / 316, alta resistencia y resistencia al desgaste.
Asiento: RPTFE (estándar) / PEEK / Nylon / junta metálica (opcional)
Empaquetadura: Anillos en V de PTFE / grafito flexible
Juntas: PTFE / grafito flexible / juntas metálicas
Pernos: ASTM A193 B7 / B7M / B16 (acero de aleación de alta resistencia y presión ultraalta)
Tuercas: ASTM A194 2H / 2HM / 7
Mango: galvanizado A105N / aleación de aluminio (anodizado) / recubierto de nailon
Conexiones finales: Bridas (RF/RTJ, diseñadas según ASME B16.5 Clase 900), roscadas NPT/BSPT, soldadura por enchufe (SW), soldadura a tope (BW)
Dimensiones de la cara de la brida: ASME B16.5
Dimensiones del extremo de la rosca: NPT 1″, 11,5 TPI, longitud de la rosca aprox. 24mm, diámetro mayor de referencia 33.228mm
Funcionamiento: Manual (mini palanca/volante de aguja/engranaje helicoidal), neumático (mini cremallera y piñón), eléctrico (mini cuarto de vuelta), hidráulico (miniatura)
Normas de diseño: ASME B16.34, API 608
Estándar de prueba: API 598
Aplicaciones
Sistemas de muestreo de alta presión: Se utilizan en líneas de muestreo de presión ultraalta de 1 pulgada para reactores, separadores y tanques de almacenamiento. El diseño de paso total elimina los espacios muertos, evitando residuos de muestras y contaminación cruzada para garantizar un muestreo representativo.
Equipo de prueba de alta presión: Aplicado en líneas de conexión de presión ultraalta de 1 pulgada para bancos de pruebas hidráulicos, bancos de pruebas neumáticos y bancos de pruebas de pulsos. La clasificación Clase 800 satisface las pruebas de presión ultraalta con un sellado confiable bajo ciclos frecuentes.
Limpieza con chorro de agua: instalada en líneas de descarga de bombas de ultra alta presión de 1 pulgada para equipos de limpieza con chorro de agua y chorro de vapor. La clasificación Clase 800 resiste altas presiones de descarga de la bomba y su estructura de tres piezas facilita el mantenimiento.
Servicio industrial general: Adecuado para control y aislamiento precisos de agua, petróleo, gas y medios similares a presión ultra alta de 1 pulgada, especialmente para aplicaciones que requieren mantenimiento en línea, operación frecuente y servicio de instrumentos de presión ultra alta.
Ventajas y valor
Excelente tenacidad gracias a la normalización: el tratamiento normalizado A105N refina los granos y ofrece una tenacidad al impacto significativamente mayor que el A105 estándar, lo que previene la fractura frágil bajo presión ultraalta y protege al personal y al equipo.
Sellado confiable activado por presión: el diseño de bola flotante aumenta la presión específica de sellado con el aumento de la presión media, mejorando el rendimiento del sellado a presión ultraalta Clase 800 para lograr cero fugas y evitar fugas de baja presión comunes a las válvulas de bola flotante.
Conexiones finales flexibles: múltiples opciones, incluidas bridadas, roscadas, soldadas a encaje y soldadas a tope, se adaptan a diversos estándares de tuberías de presión ultraalta sin accesorios de conversión, lo que reduce los costos del proyecto.
Extremadamente compacto y liviano: el diseño de tres piezas pesa aproximadamente entre 1,5 y 3 kg y tiene una longitud total de alrededor de 100 a 140 mm, lo que permite una instalación flexible en bastidores de tubos de alta presión abarrotados y paneles de instrumentos confinados con un ahorro de espacio de más del 70 %.
Operación ultraligera: el tamaño pequeño de 1 pulgada presenta un torque de operación inferior a 5 N·m, lo que permite la operación con la punta de los dedos sin herramientas para un aislamiento y conmutación rápidos de líneas de presión ultraalta.
Paso total, baja resistencia: El diámetro interior coincide con el diámetro interno de la tubería con una resistencia al flujo cercana a cero y una caída de presión insignificante, lo que garantiza la precisión de la medición y la velocidad de respuesta de los sistemas de instrumentos de presión ultraalta.
Seguridad y cumplimiento Cumplimiento: Los diseños a prueba de incendios, antiestáticos y a prueba de explosiones cumplen con API 607 y los códigos de seguridad de instrumentos, con pruebas de terceros para proteger al personal y al equipo en sistemas de instrumentos de presión ultraalta.
Alta estandarización e intercambiabilidad: Fabricado estrictamente según ASME B16.34, B16.5 y API 608, totalmente intercambiable con válvulas de 1 ″ Clase 900 y accesorios para tuberías de las principales marcas mundiales, lo que reduce los costos de inventario y reemplazo.
