J-VALVES

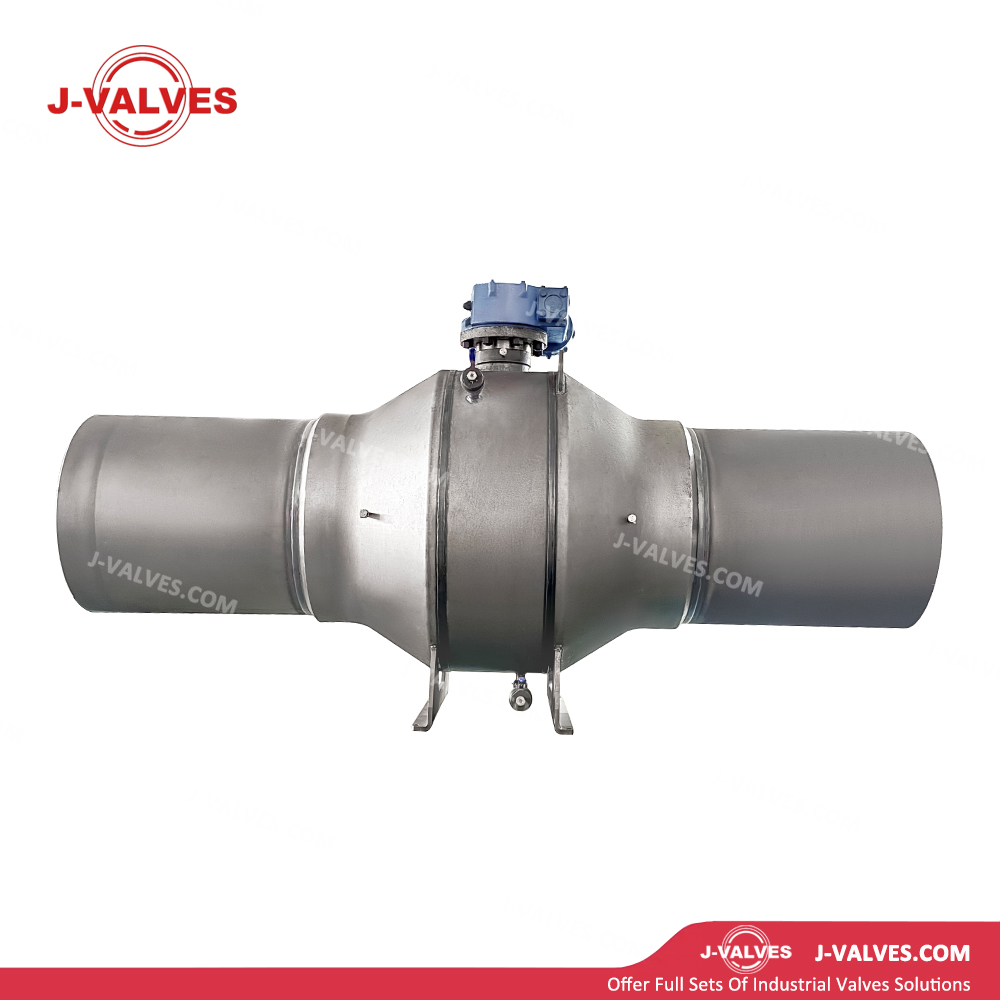

Características estructurales
Cimentación del cuerpo de la válvula fundida: fundición de precisión a partir de materiales que incluyen ASTM A216 WCB, A352 LCB/LCC (baja temperatura), A351 CF8/CF8M (acero inoxidable), que ofrece una excelente formabilidad para diseños de rutas de flujo complejos y rentabilidad.
Estructura integrada completamente soldada: el cuerpo de la válvula y los conectores finales (piezas de cachorro o cuellos de brida) se unen mediante soldadura automática de circunferencia completa (GMAW/SAW), formando una cavidad metálica completamente cerrada. No existen juntas, pernos ni espacios en las bridas, lo que elimina fundamentalmente los puntos de fuga externos.
Sin brida en la mitad del cuerpo: se elimina la conexión de brida convencional entre el cuerpo y el bonete. El vástago se inserta directamente en el cuerpo soldado desde la parte superior, con el prensaestopas completamente soldado o roscado al cuerpo, lo que reduce aún más las posibles vías de fuga.
Diseño enterrado y sin mantenimiento: la estructura completamente soldada elimina la necesidad de reapretar periódicamente los pernos o reemplazar la junta. Con una vida útil de diseño de 30 a 50 años, que coincide con la vida útil de la tubería, es ideal para ubicaciones enterradas, submarinas, en túneles y otras ubicaciones inaccesibles.
Bola flotante (normalmente ≤ DN200): estructura simple, sellado asistido por presión, económico y confiable.
Bola montada sobre muñón (≥ DN200 o alta presión): Soportada por muñones, par de funcionamiento bajo, adecuada para aplicaciones de alta presión y gran diámetro.
Paso total o paso reducido: El diseño de paso total proporciona una resistencia al flujo casi nula y permite el paso de raspadores, adecuado para tuberías de larga distancia; El diámetro reducido reduce los costos de servicio general.
Diseño de entrada superior: se instala un capó removible en la parte superior del cuerpo, lo que permite el reemplazo en línea de la bola y los asientos sin cortar ni volver a soldar tuberías, logrando facilidad de servicio bajo el concepto sin mantenimiento.
Extensión del vástago y adaptación enterrada: El vástago se puede soldar y extender sobre el suelo, equipado con cajas de operación en tierra o actuadores remotos para permitir la operación en tierra y el monitoreo de válvulas enterradas.
Diseño antiestático y resistente al fuego: Conexión conductora entre el vástago, la bola y el cuerpo; contacto metal con metal en caso de incendio, cumpliendo con los requisitos de seguridad contra incendios API 607 / ISO 10497.
Alivio del estrés y anticorrosión: tratamiento térmico general posterior a la soldadura para eliminar el estrés residual; Chorro de arena superficial seguido de recubrimiento en polvo epoxi o recubrimiento anticorrosión 3PE para ambientes corrosivos enterrados.
Puertos de monitoreo inteligente opcionales: equipados con puertos de drenaje, puertos de inyección de grasa y puertos de sensores de presión/temperatura, compatibles con sistemas inteligentes de gestión de tuberías basados en SCADA/IoT.
Parámetros técnicos
Rango de tamaños: NPS 2″ a 60″ (DN50 a DN1500)
Clase de presión: Clase 150 a Clase 900 (PN20 a PN150); comúnmente Clase 300/600 (PN50/100)
Cara a Cara: Cumple con longitudes especiales ASME B16.10 o API 6D; personalizable para estructuras totalmente soldadas
Rango de temperatura: -29 ℃ a +425 ℃
Piezas de cuerpo/cable final: WCB, LCB, LCC, CF8, CF8M, CF3M
Bola: WCB + ENP, SS304, SS316, F304, F316
Asiento: RPTFE, PTFE, Devlon, PEEK, SS304/316 + grafito (asiento de metal)
Vástago: SS304, SS316, 17-4PH
Embalaje: Grafito flexible, grafito trenzado.
Consumibles de soldadura: ER70S (acero al carbono), ER308L/316L (acero inoxidable), conforme a ASME IX
Conexión final: BW (soldada a tope, completamente soldada a la tubería); Piezas de transición para cachorros disponibles para varios materiales y espesores de pared.
Operación: Vástago extendido con volante/palanca, neumático (montado en el suelo), eléctrico (montado en el suelo), neumático-hidráulico (ESD), control remoto
Normas de diseño: API 6D, ASME B16.34
Estándares de prueba: API 6D, API 598
Aplicaciones
Ductos de Gas Natural de Larga Distancia: Válvulas de bloqueo de línea principal, Válvulas de cierre de línea (LSV), válvulas de entrada/salida de estación. El diseño enterrado sin mantenimiento garantiza un funcionamiento sin problemas durante 30 años.
Redes de District Heating: Grandes válvulas de aislamiento para redes de agua caliente y vapor. La estructura completamente soldada proporciona un excelente aislamiento térmico, baja pérdida de calor y una instalación enterrada segura y ordenada.
Tuberías submarinas y de cruce: Válvulas para tramos de cruce de ríos, lagos y estrechos. La estructura completamente soldada garantiza un sellado impermeable sin necesidad de mantenimiento submarino.
Terminales de GNL e instalaciones de almacenamiento de gas: Aislamiento crítico en BOG y sistemas de exportación; El acero de aleación de baja temperatura cumple con requisitos de hasta -46 ℃.
Redes internas de tuberías de refinación y petroquímica: Aislamiento seguro de medios inflamables y explosivos. El diseño sin fugas externas cumple con las normas medioambientales y de seguridad más estrictas.
Ventajas y valores
Intrínsecamente seguro con cero fugas externas: la estructura completamente soldada elimina por completo todas las vías de fuga externas, incluidas juntas, pernos y bridas. El rendimiento ambiental y de seguridad supera con creces las válvulas con bridas convencionales y cumple con los estándares de emisiones más estrictos.
Compacto y liviano: la eliminación de bridas y pernos reduce la longitud y el peso total entre un 30 y un 40 % en comparación con las válvulas con bridas equivalentes, lo que reduce los costos de transporte e instalación.
Vida útil equivalente a la de la tubería: las uniones soldadas poseen una resistencia igual a la de la tubería, con una vida útil equivalente a la fatiga; no es necesario un reemplazo periódico como componente de desgaste.
Integridad posterior al incendio: la construcción totalmente metálica no contiene componentes combustibles, conserva la funcionalidad después de un incendio y cumple con los requisitos API 607/6FA.
Listo para tuberías inteligentes: puede integrar sensores de presión, temperatura y vibración, respaldando el gemelo digital y el mantenimiento predictivo como infraestructura para redes de tuberías inteligentes.
