J-VALVES
Características estructurales

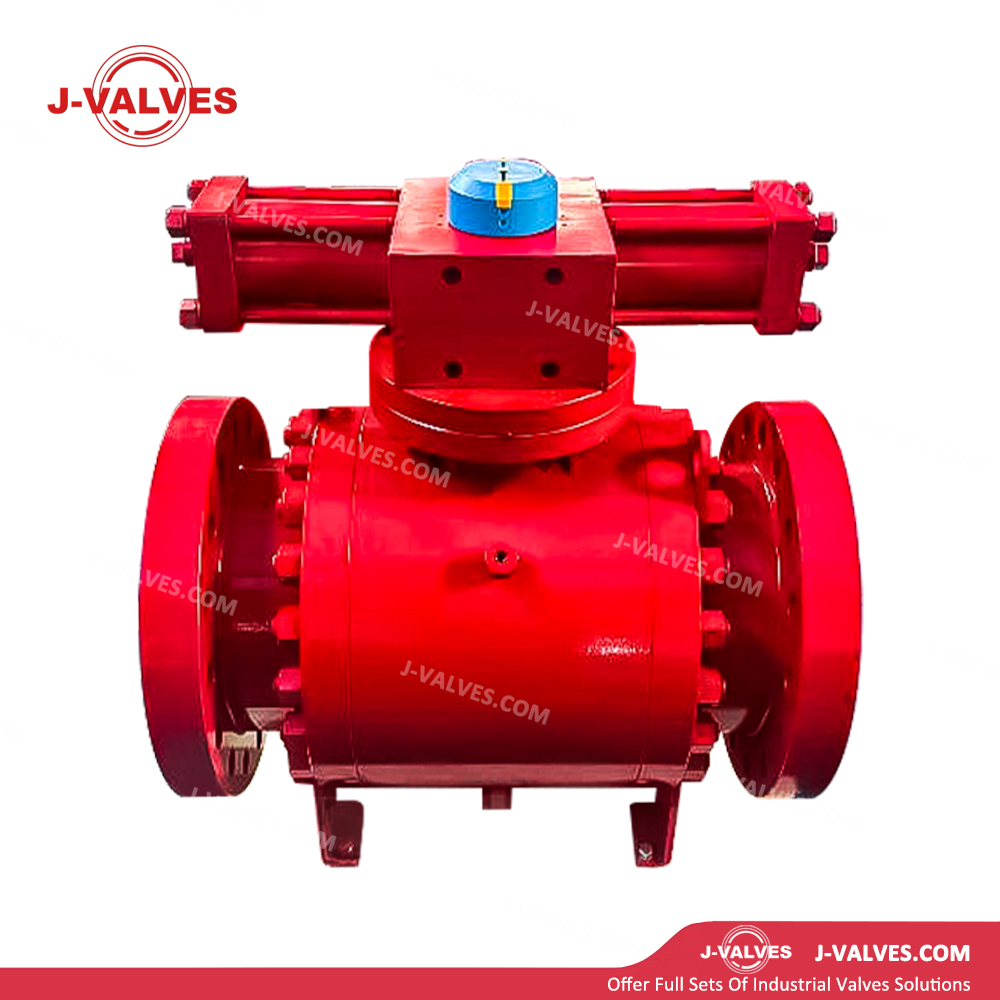

Diseño montado en muñón: la bola se fija mediante muñones superiores e inferiores y no flota bajo presión media. El sellado se logra mediante asientos cargados por resorte o por efecto de pistón, lo que reduce significativamente el par de operación. Es adecuado para condiciones de alta presión y gran diámetro y elimina el atasco de válvulas de bola flotante bajo alta presión.
Alto par de salida: la presión hidráulica suele ser de 10~35 MPa, con un par de salida de hasta cientos de miles de N·m, lo que acciona fácilmente válvulas de gran diámetro y presión ultra alta de hasta 56'/Clase 2500.
Respuesta rápida: el tiempo de apertura y cierre se puede ajustar de 1 a 30 segundos, cumpliendo con los requisitos de respuesta rápida del apagado de emergencia (ESD).
Control preciso: Equipado con válvulas proporcionales y servosistemas para realizar un control modulante y una retroalimentación de posición precisa.
Doble efecto: Accionado hidráulicamente tanto para apertura como para cierre, con par de salida simétrico y control flexible.
Retorno por resorte de simple efecto: abierto mediante energía hidráulica y cerrado mediante almacenamiento de energía de resorte; Se cierra automáticamente de forma segura ante una pérdida de presión, satisfaciendo los requisitos de seguridad.
Sistema de control hidráulico integrado: Incluye unidad de potencia hidráulica, acumulador, colector de válvula de control, filtro, sensor de presión, etc. Admite múltiples modos de control: manual local, automático remoto y apagado de emergencia.
Función de apagado de emergencia ESD: al recibir una señal de emergencia, el acumulador libera instantáneamente aceite a alta presión y la válvula se cierra rápidamente en segundos para garantizar la seguridad de la tubería.
Monitoreo y retroalimentación de la posición de la válvula: Equipado con interruptores de límite, transmisores de posición de 4~20 mA y posicionadores inteligentes para monitoreo remoto de la posición de la válvula y diagnóstico de fallas.
Sellado bidireccional de doble asiento: Los asientos aguas arriba y aguas abajo tienen un resorte independiente para un sellado bidireccional. El diseño de efecto de pistón simple (SPE) o efecto de pistón doble (DPE) se adapta a diferentes requisitos de alivio de presión.
Diseño de paso total o de paso reducido: El paso total presenta una resistencia al flujo casi nula y permite el paso del raspador; El diámetro reducido reduce los costos del servicio de cierre general.
Diseño antiestático y a prueba de incendios: Conexión conductora entre el vástago, la bola y el cuerpo; Certificado a prueba de incendios según API 607/6FA, manteniendo la integridad del sellado después de la exposición al fuego.
Amplia gama de materiales: Los materiales del cuerpo incluyen WCB, LCC, F304/F316/F316L, acero inoxidable dúplex F51/F53, Inconel, etc., adecuados para condiciones corrosivas desde convencionales hasta extremas.
Parámetros técnicos
Rango de tamaños: NPS 6″ a 60″ (DN150 a DN1500)
Clase de presión: Clase 150 a Clase 2500 (PN20 a PN420); comúnmente Clase 600/900/1500 (PN100/150/260)
Presión del sistema hidráulico: 10 MPa, 16 MPa, 21 MPa, 35 MPa (estándar); personalizado hasta 70 MPa
Rango de temperatura: -29 ℃ a +425 ℃
Carrocería: WCB, LCC, F304, F316, F316L, F51 (2205), F53 (2507), Inconel 625
Bola: F316+ENP, F316+Stellite, revestimiento de Inconel 625, revestimiento de carburo de tungsteno
Asiento: RPTFE, Devlon V-API, PEEK, SS316+grafito, Inconel+Stellite
Muñón/cojinete: SS316, 17-4PH, Inconel 718, buje Devlon V
Vástago: SS316, 17-4PH, Inconel 718
Embalaje: grafito flexible, grafito de baja temperatura.
Actuador hidráulico: Cilindro de acero al carbono o acero inoxidable, vástago de pistón cromado, sellos de NBR/Viton
Conexiones finales: RF, RTJ, BW, conforme a ASME B16.5/B16.25; Extremos de válvula de tubería API 6D
Estándares de diseño: API 6D, API 608, ASME B16.34
Estándares de prueba: API 6D, API 598
Aplicaciones
Apagado de emergencia (ESD) para oleoductos y gasoductos de larga distancia: instalado en las salas de válvulas del bloque de la línea principal y en las entradas/salidas de las estaciones. Apagado rápido dentro de 3 a 15 segundos en caso de pérdida de presión o accidente para evitar una escalada.
Ductos Submarinos y Plataformas Offshore: Control remoto de sistemas de producción submarinos, colectores y risers. El accionamiento hidráulico cumple con los requisitos submarinos de alta presión y a prueba de explosiones.
Grandes instalaciones de almacenamiento de gas/petróleo: control de alta presión de gran diámetro para pozos de inyección/producción y entradas/salidas de tanques. La función ESD garantiza la seguridad del almacenamiento.
Plantas de GNL: Control de válvulas de gran tamaño para sistemas de pretratamiento, licuefacción y exportación de gas natural a alta presión. Tipo criogénico adecuado para -196 ℃.
Sistemas químicos de carbón de alta presión: control de alto flujo y alta presión para gasificación de carbón, purificación de gas de síntesis y síntesis de metanol, resistentes a medios que contienen partículas sólidas y sustancias corrosivas.
Grandes Plantas Químicas: Control de reactores de alta presión y sistemas de separación en unidades de craqueo de etileno, polietileno y polipropileno.
Plantas hidroeléctricas y de almacenamiento por bombeo: cierre rápido y regulación de flujo para sistemas de desvío de agua a alta presión y desagüe.
Ventajas y valores
Única opción para válvulas de diámetro grande y presión ultraalta: el par de salida hidráulica es más de 10 veces mayor que el de los actuadores neumáticos/eléctricos, lo que lo convierte en la única solución de accionamiento factible para válvulas de presión ultraalta de 56'/Clase 2500.
Precisión y estabilidad del control: el sistema hidráulico presenta alta rigidez y respuesta rápida. Con servocontrol, logra una regulación de mayor precisión que los sistemas neumáticos y eléctricos.
Diseño integral a prueba de fallas: múltiples mecanismos de seguridad que incluyen retorno por resorte, almacenamiento de energía del acumulador y protección contra pérdida de presión garantizan que la válvula permanezca en un estado seguro en cualquier modo de falla.
Adaptabilidad submarina y subacuática: la actuación hidráulica permite un fácil control remoto a través de cables umbilicales, adaptándose a entornos extremos de aguas profundas, como alta presión, corrosión y crecimiento marino.
