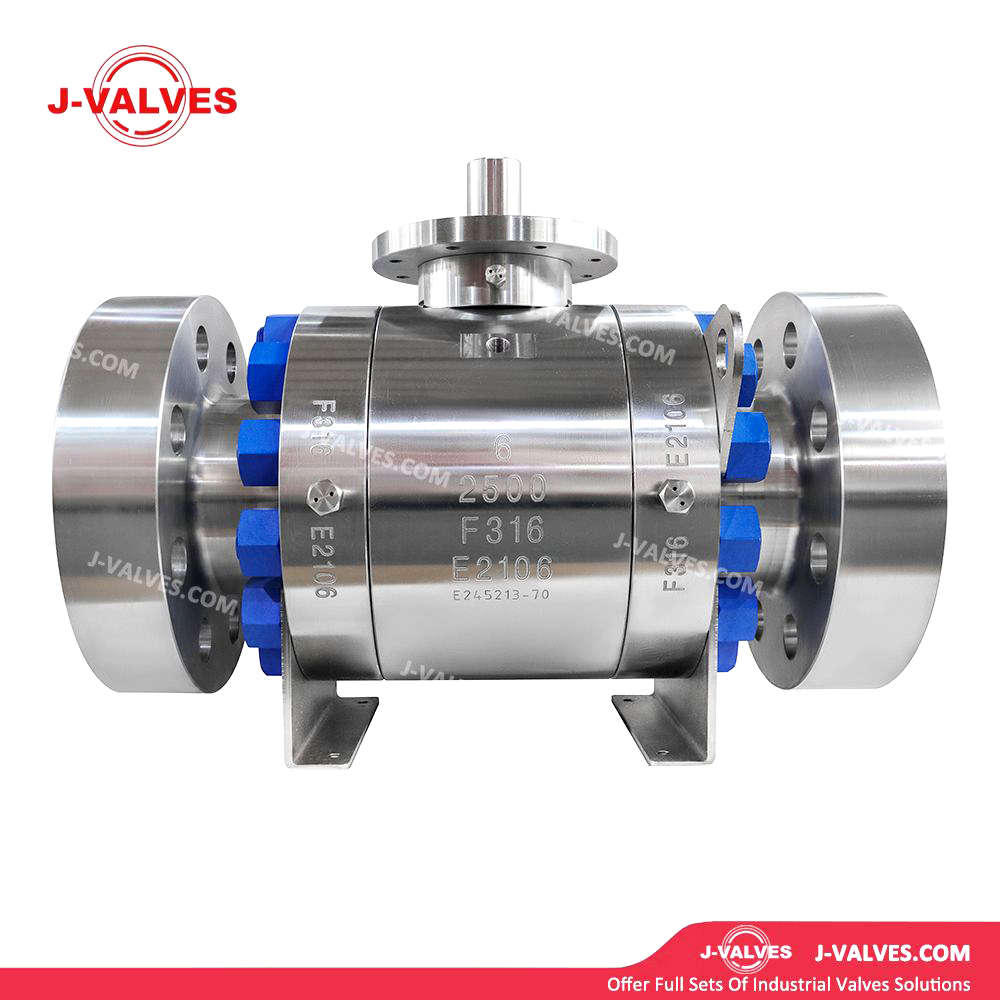

J-VALVES
Características estructurales
Cuerpo de válvula: F304, F316, F316L, acero inoxidable dúplex F51, acero inoxidable súper dúplex F53, acero inoxidable súper dúplex F55, acero inoxidable súper austenítico 6Mo
Vástago de válvula/bola: F316 + cromo duro/ENP, F51/F53/F55, 6Mo, Inconel 625 con revestimiento de carburo de tungsteno
Ventajas: Excelente resistencia a la corrosión, resistencia al agrietamiento por corrosión bajo tensión de cloruro, resistencia a altas temperaturas y tenacidad a bajas temperaturas.
Estructura de bola montada en muñón: la bola está sostenida y fijada por cojinetes superiores e inferiores, lo que proporciona un par de funcionamiento estable que no se ve afectado por las fluctuaciones de presión media, adecuado para aplicaciones de alto diferencial de presión y de gran diámetro.
Asiento con resorte: Se instalan resortes de disco o resortes helicoidales detrás de los asientos para garantizar el sellado inicial a baja presión; La presión media mejora el sellado a alta presión, logrando un sellado confiable en todo el rango de presión.
Asiento con efecto de doble pistón (DPE): el diseño DPE es opcional. La presión de la cavidad actúa simultáneamente en los asientos aguas arriba y aguas abajo, proporcionando un sellado confiable bidireccional y cumpliendo con los requisitos de doble aislamiento.
Disponible con paso total/reducido: El diseño de paso total cumple con los requisitos de raspado; El diseño de diámetro reducido reduce los costos para adaptarse a diferentes condiciones de trabajo.
Varias conexiones finales: brida RF/RTJ, BW (soldadura a tope), conexión de cubo, adecuadas para diferentes clasificaciones de presión y requisitos de instalación.
Sellado Primario: PEEK, Devlon, asientos de Nylon, alta presión y resistentes al desgaste.
Sellado de metal: Revestido con estelita, carburo de tungsteno o aleación a base de níquel, resistente a altas temperaturas y altas presiones, a prueba de fuego.
Diseño a prueba de incendios: Cumple con API 6FA / API 607. El sellado metal con metal sigue siendo efectivo después de que los sellos blandos se queman, lo que evita fugas del medio en caso de incendio.
Dispositivo antiestático: Resortes antiestáticos instalados entre la bola, el vástago y el cuerpo para descargar eficazmente la electricidad estática y eliminar los riesgos de explosión.
Vástago a prueba de explosiones: La estructura del vástago con cabeza en T integralmente forjada evita la expulsión del vástago bajo presión interna, lo que garantiza la seguridad operativa.
Inyección de sellador de emergencia: Válvulas de inyección de sellador proporcionadas en las áreas del asiento y del vástago para restaurar el rendimiento del sellado mediante la inyección de sellador en situaciones de emergencia.
Función de autoalivio del asiento: en caso de sobrepresión en la cavidad del cuerpo, el asiento se desconecta automáticamente de la bola para aliviar la presión en el lado de baja presión, evitando daños por sobrepresión al cuerpo de la válvula.
Cojinetes de baja fricción: Cojinetes superiores e inferiores hechos de Devlon, PEEK o casquillos metálicos para reducir la fricción y permitir una fácil operación.
Parámetros técnicos
Rango de tamaños: 2″ a 56″ (DN50 a DN1400)
Clase de presión: 600 LB a 2500 LB (PN100 a PN420)
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo de válvula: F304, F316, F316L, F51, F53, F55, 6Mo, 625, C276
Bola: F316 + Cromo duro / ENP, F51/F53/F55, 6Mo, 625 + Carburo de tungsteno
Vástago: F316, F316L, 17-4PH, Inconel 718, Monel K-500
Asiento: PEEK, Devlon, nailon, PTFE, RPTFE, estelita, carburo de tungsteno, aleación a base de níquel
Rodamiento/sello: Devlon, PEEK, estelita, aleación a base de níquel, carburo de tungsteno
Resorte: Inconel 718, Hastelloy C-276, 17-7PH
Empaquetadura/Junta: Grafito flexible, Compuesto de grafito, Junta de anillo metálico
Conexión final: bridada (RF/RTJ), soldadura a tope (BW), conexión de cubo (API 6A)
Operación: Manual (Caja de cambios), Neumática (Yugo Escocés/Piñón y Cremallera), Eléctrica, Hidráulica, Actuada Electrohidráulica
Estándar de diseño: API 6D, API 608, ASME B16.34
Estándar de prueba: API 6D
Dimensión cara a cara: ASME B16.10
Aplicaciones
Tuberías de alta presión de larga distancia: Se utilizan en tuberías de transmisión de alta presión interregionales para petróleo crudo, productos refinados del petróleo y gas natural, para aislamiento de líneas y servicio de bloque de estaciones.
Sistemas de recolección y transporte de alta presión: Adecuados para tuberías de recolección de alta presión, tuberías de inyección de agua y de gas en campos de petróleo y gas, resistentes a diferenciales de alta presión y medios que contienen arena.
Plantas Químicas de Alta Presión: Aplicadas en sistemas de reacción de alta presión, hidrocraqueo, síntesis de amoniaco y plantas de urea para aislamiento de materiales y enclavamiento de seguridad.
Exportación de GNL a alta presión: Se utiliza en sistemas de gasificación y exportación de alta presión en terminales receptoras de GNL, adecuado para servicio de gas natural a temperatura ambiente a alta presión.
Campos de petróleo y gas amargo: De conformidad con las normas NACE, aptos para la explotación y recolección de gas natural amargo a alta presión que contiene H₂S y CO₂.
Sistemas submarinos de alta presión: Diseño certificado API 6DSS, adecuado para tuberías de alta presión en aguas profundas e instalaciones de producción submarinas.
Ventajas y valor
Adaptabilidad a presión ultraalta: la estructura montada en muñón garantiza un funcionamiento estable y un sellado confiable de hasta 2500 lb (42 MPa) y más.
Sellado de rango completo: la doble acción de precarga del resorte y autoenergización de presión media proporciona un sellado sin fugas desde el vacío hasta la presión ultraalta.
Par de operación estable: la estructura soportada por cojinetes elimina la influencia de la presión media en el par de operación, lo que facilita la selección precisa del actuador.
Compatibilidad con entornos extremos: Los aceros inoxidables dúplex/súper dúplex funcionan bien en entornos corrosivos extremos que contienen cloruro, H₂S y CO₂.
Fuerte compatibilidad de estándares: Cumple estrictamente con los estándares API 6D/6A y ASME, lo que permite una integración perfecta con sistemas globales de equipos de alta presión.
Integración de automatización: las interfaces de actuador estandarizadas y la certificación SIL permiten una fácil integración con sistemas SCADA para monitoreo remoto y apagado de emergencia.
Certificaciones Internacionales Integrales: Totalmente certificado con API 6D, API 6A, API 6FA, SIL, NACE, PED, ATEX y otros, asegurando el cumplimiento para proyectos globales.
