J-VALVES
Características de diseño
Construcción de acero forjado totalmente soldado : El cuerpo de la válvula está integralmente soldado a partir de secciones de tubería forjadas y extremos forjados, sin bridas del cuerpo ni conexiones atornilladas, lo que elimina por completo las fugas externas del cuerpo. Diseño sin mantenimiento con una vida útil de más de 50 años.

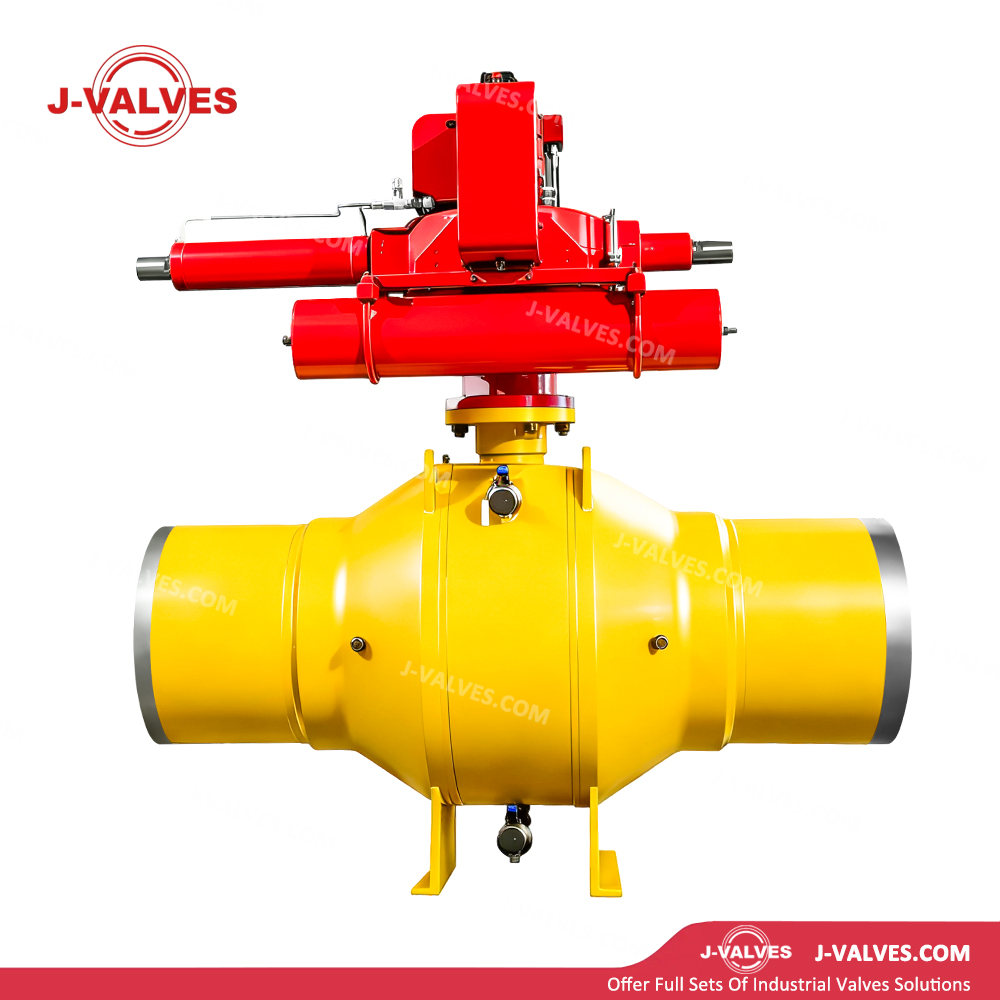

Actuador gas-hidráulico : Accionado por gas natural de tubería o nitrógeno a alta presión, el accionamiento hidráulico se logra mediante un aumento de presión de gas-líquido sin energía externa. Clasificación a prueba de explosiones hasta Ex d IIC T6, adecuado para áreas peligrosas de Zona 1/2.
Diseño de bola montada en muñón : la bola está soportada con precisión por muñones superiores e inferiores, logrando un sellado independiente de la presión del medio. El par de operación es bajo y consistente, lo que garantiza una apertura y cierre flexibles incluso en aplicaciones de gran tamaño y alta presión.
Asientos de doble efecto pistón (DPE) : Diseño de sellado bidireccional. Los asientos se sujetan automáticamente a la bola en caso de acumulación anormal de presión en la cavidad para evitar la sobrepresión, lo que respalda la función DBB (doble bloqueo y purga).
Diseño de paso total : el orificio de flujo coincide con el diámetro interno de la tubería con una caída de presión casi nula. Permite el paso sin restricciones de cerdos y dispositivos de inspección inteligentes, reduciendo los costos de mantenimiento de tuberías.
Adecuado para instalación enterrada o submarina : la estructura completamente soldada sin puntos de fuga externos permite el montaje directo enterrado o submarino sin fosas de válvulas ni sellos impermeables, lo que reduce en gran medida los costos de ingeniería civil.
Apagado de emergencia ESD : Admite señales ESD remotas (cableadas/inalámbricas), aceptando comandos de sistemas de control de estaciones o sistemas de detección de fugas para un apagado de seguridad de emergencia.
Monitoreo y retroalimentación de la posición de la válvula : la configuración estándar incluye indicador de posición de la válvula, transmisor de posición de la válvula de 4‑20 mA e interruptores de límite completamente abiertos/completamente cerrados para monitoreo remoto de la posición y retroalimentación del estado.
Diseño optimizado de bajo torque : el soporte de muñón y los asientos de baja fricción minimizan el torque de operación. La selección optimizada del actuador gas-hidráulico reduce el consumo de aire.
Especificaciones técnicas
Rango de tamaños : 6″ a 56″ (DN150 a DN1400)
Clase de presión : 150 LB a 2500 LB (PN20 a PN420)
Rango de temperatura : -29 ℃ a +425 ℃
Cuerpo/Extremos : ASTM A105 (acero al carbono), A350 LF2 (acero de baja temperatura), A694 F52/F65 (acero para tuberías de alta resistencia), A182 F316 (acero inoxidable)
Bola : A105 con revestimiento ENP/cromo duro/carburo de tungsteno; o sólido F316
Muñón/Soporte : A105 con endurecimiento superficial o acero inoxidable 17‑4PH
Vástago : 17‑4PH o Inconel 718
Sellado del asiento : PTFE/RPTFE (-46 ℃ ~ 180 ℃); Ojeada (-60 ℃ ~ 260 ℃); sello metálico + grafito flexible (-46 ℃ ~ 650 ℃)
Embalaje : Grafito flexible reforzado con alambre de Inconel.
Material de soldadura : ER70S/GMAW/SAW compatible con metal base, 100% prueba radiográfica (RT)
Conexión final : Extremos BW completamente soldados (ASME B16.25 / API 5L coincidentes); extremos de transición de brida opcionales
Actuación : Gas-Hidráulica (primaria); opcionalmente neumático, eléctrico, electrohidráulico
Presión de suministro de aire : 0,5 ~ 1,0 MPa (gas natural o nitrógeno por tubería)
Tiempo de funcionamiento : Totalmente abierto/cerrado ajustable de 5 a 30 segundos; parada de emergencia <10 segundos
Estándar de diseño : API 6D, ASME B16.34
Estándar de prueba : API 6D, API 598
Dimensión cara a cara : ASME B16.10
Aplicaciones
Ductos de Transmisión de Gas Natural de Larga Distancia : Válvulas de bloqueo de líneas principales para ductos estratégicos nacionales y transfronterizos, cierre de emergencia ESD en estaciones desatendidas.
Redes de recolección y transporte de alta presión : principales líneas de recolección en campos de petróleo y gas, válvulas de entrada/salida para plantas de procesamiento, protección automática contra rotura de línea.
Almacenamiento Subterráneo de Gas : Válvulas enterradas totalmente soldadas para pozos de inyección/producción, pozos de observación y tuberías de balanceo, libres de mantenimiento para ambientes subterráneos.
Tuberías Submarinas : Válvulas para tuberías submarinas que conectan plataformas marinas con terminales terrestres, estructura totalmente soldada resistente a la corrosión del agua de mar y alta presión externa.
Terminales de GNL : Válvulas de cierre totalmente soldadas para sistemas de exportación, subenfriamiento y BOG de alta presión a temperatura baja o ambiente.
Ventajas y valor
Seguridad intrínseca con cero fugas externas : la estructura completamente soldada elimina los riesgos de fugas en bridas y pernos. Probabilidad cero de fugas en el cuerpo externo dentro de los 50 años de vida útil del diseño, lo que lo convierte en la única opción para áreas con las normas ambientales y de seguridad más estrictas.
Operación sin energía externa : la actuación gas-hidráulica utiliza gas de tubería como fuente de energía, independientemente del suministro de electricidad. El excelente rendimiento a prueba de explosiones proporciona una idoneidad irremplazable para estaciones desatendidas y áreas peligrosas.
Rendimiento operativo superior : el actuador gas-hidráulico ofrece un par alto y estable, lo que permite un funcionamiento rápido incluso para válvulas grandes de alta presión, con un ahorro de energía de más del 30 % en comparación con los actuadores neumáticos puros.
Seguridad y cumplimiento integrales : Cumple con API 6D, ISO 14313, IEC 61508 y otras normas. Certificación SIL 3 disponible, que cumple con los requisitos de calificación de proyectos y seguros en los principales mercados globales.
Capacidad de expansión inteligente : puede integrar monitoreo inalámbrico de la posición de la válvula, diagnóstico en línea, sistemas de mantenimiento predictivo, compatible con aplicaciones de gemelo digital y de Internet industrial de las cosas (IIoT).
