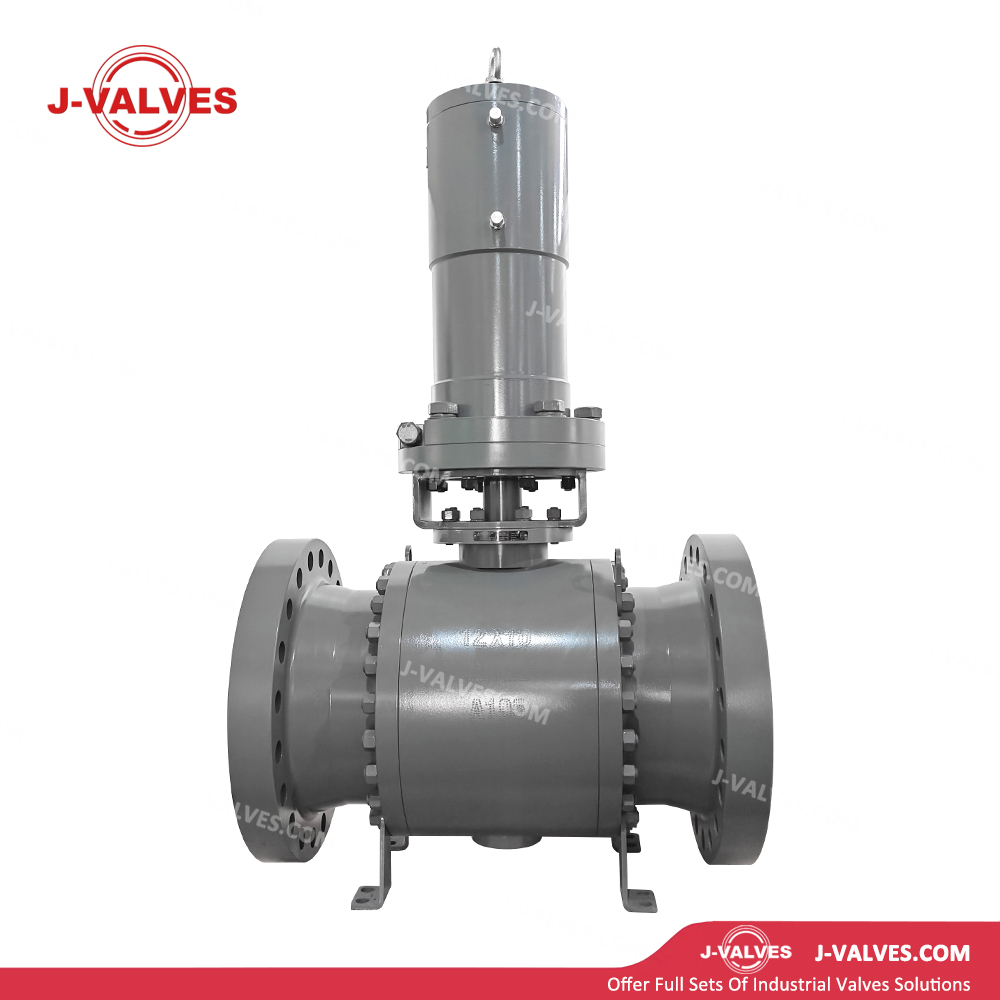

J-VALVES
Características estructurales
Accionamiento del actuador hidráulico: Equipado con actuadores hidráulicos de piñón y cremallera, yugo escocés o helicoidales. La presión de funcionamiento suele ser de 10 a 21 MPa (más alta a pedido), con un par de salida de hasta cientos de miles de N·m, lo que permite una apertura y cierre rápidos de válvulas de alta presión de gran diámetro.
Diseño montado en muñón: la bola está asegurada por muñones superiores e inferiores y no flota bajo presión media. El sellado se logra mediante asientos con resorte o efecto pistón, lo que reduce significativamente el par de operación y es ideal para aplicaciones de alta presión y gran diámetro.
Conexiones de extremos bridadas: extremos RF, RTJ o BW que cumplen con ASME B16.5/B16.25 para una fácil integración en sistemas de tuberías a gran escala. Se encuentran disponibles juntas de lente o juntas de sellado ovaladas para servicios de alta presión.
Doble efecto: accionado hidráulicamente tanto para apertura como para cierre, con alto par de salida y control preciso, adecuado para operaciones frecuentes.
Retorno por resorte de simple efecto: se abre mediante energía hidráulica y se cierra mediante la fuerza del resorte en caso de emergencia; Cambia automáticamente a una posición segura ante la pérdida de presión, ideal para aplicaciones de apagado de emergencia ESD.
Apertura y cierre rápidos: respuesta rápida del sistema hidráulico con tiempo de carrera completa ajustable de 1 a 30 segundos, que cumple con los requisitos de apagado de emergencia (normalmente <15 segundos).
Cobertura total para alta presión y gran diámetro: tamaños NPS 2″~60″, clases de presión Clase 150~2500 (PN20~420), que cubren todos los requisitos, desde servicios estándar hasta servicios de presión ultra alta.
Sistema de energía hidráulica modular: Integrado con unidad de energía hidráulica, acumulador, colector de válvula de control y filtro, compatible con control local o remoto e integración SCADA/DCS.
Diseño a prueba de fallas: el acumulador almacena energía hidráulica para garantizar que la válvula se mueva a una posición segura durante una pérdida de energía o presión; El tipo de retorno por resorte se cierra automáticamente en caso de falla de presión.
Monitoreo y retroalimentación de posición: Equipado con transmisor de posición de válvula (4–20 mA), interruptores de límite y sensores de presión para monitoreo en tiempo real del estado de la válvula y el estado del sistema hidráulico.
Capacidad submarina/submarina: actuadores hidráulicos submarinos opcionales clasificados para profundidades de agua de hasta 3000 metros, adecuados para tuberías submarinas y sistemas de producción en aguas profundas.
Diseño a prueba de incendios y a prueba de explosiones: Certificación de actuador a prueba de incendios conforme a API 6FA/6FB, clasificación a prueba de explosiones Ex d IIB T4 o superior para áreas peligrosas.
Amplia selección de materiales: Materiales de la carrocería, incluidos WCB, CF8M, acero inoxidable dúplex F51/F53, Inconel, etc.; bola y asiento endurecidos para servicios corrosivos, erosivos y de alta temperatura.
Parámetros técnicos
Rango de tamaños: NPS 2″ a 60″ (DN50 a DN1500)
Clase de presión: Clase 150 a Clase 2500 (PN20 a PN420); serie API 6D completa
Presión del sistema hidráulico: 10 MPa, 16 MPa, 21 MPa (estándar); hasta 35 MPa (personalizado)
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo: WCB, CF8M, F316, F51/F53, Inconel 625
Bola: F316+ENP, F316+carburo de tungsteno, Inconel 625+carburo de tungsteno
Asiento: RPTFE, Devlon, PEEK, SS316+grafito, carburo de tungsteno
Muñón/cojinete: SS316, 17-4PH, Inconel 718, revestimiento de carburo de tungsteno
Cilindro actuador: Acero al carbono, acero inoxidable, aleación de aluminio (ligero)
Fluido hidráulico : Aceite mineral, agua-glicol (resistente al fuego), éster sintético (ambientalmente biodegradable)
Conexiones finales: RF, RTJ, BW que cumplen con ASME B16.5/B16.25; Extremos de válvula de tubería API 6D
Estándares de diseño: API 6D, API 608, ASME B16.34
Estándares de prueba: API 6D, API 598
Aplicaciones
ESD para tuberías de gas natural de larga distancia: válvulas de cierre de línea (LSV) en estaciones de compresión, estaciones de medición y salas de válvulas, que proporcionan un cierre de emergencia en menos de 15 segundos en caso de pérdida de presión, incendio o fuga.
Sistemas Clave en Plataformas Offshore: Principales ductos de exportación de petróleo/gas, inyección de agua e inyección de gas en boca de pozo y plataformas de producción, con accionamiento hidráulico adaptado a ambientes marinos.
Tuberías submarinas y sistemas de aguas profundas: control hidráulico remoto para sistemas de producción submarinos (SPS), colectores submarinos (PLEM) y bases de elevadores, que operan en profundidades de agua de hasta 3000 metros.
Grandes instalaciones de almacenamiento de gas: conmutación rápida y aislamiento de emergencia en pozos de inyección/producción y estaciones de recolección, con respuesta rápida a alta presión de gran diámetro.
Unidades Petroquímicas de Alta Presión: Entrada y salida de grandes reactores en unidades de hidrocraqueo y craqueo catalítico para operación de alta frecuencia y parada de emergencia.
Terminales de GNL: Válvulas criogénicas de gran diámetro para sistemas de exportación y regasificación de alta presión, con actuadores hidráulicos criogénicos que garantizan un funcionamiento confiable a -162 ℃.
Amarre de Punto Único (SPM/SBM) para Exportación de Crudo: Válvulas de junta giratoria de gran diámetro en terminales de carga costa afuera, con accionamiento hidráulico adaptado a las condiciones dinámicas del mar.
Ventajas y valores
Par de salida máximo: Los actuadores hidráulicos brindan el par más alto por unidad de peso, accionando fácilmente válvulas de gran diámetro de presión ultra alta de hasta 60 ″/Clase 2500, incomparables con los actuadores eléctricos y neumáticos.
Velocidad de respuesta más rápida: tiempo de respuesta del sistema hidráulico <100 ms, carrera completa en 1 ~ 15 segundos, cumpliendo con los requisitos de apagado de emergencia ESD más estrictos.
Máxima precisión de control: el sistema servo hidráulico permite la regulación de la apertura de la válvula con una precisión del 0,1%, adecuado para el control de estrangulación y los circuitos de regulación de presión/flujo.
A prueba de fallas inherente: el almacenamiento de energía del acumulador más el diseño de retorno por resorte garantiza una posición segura automática en caso de pérdida de energía, pérdida de presión o falla de señal, con integridad de seguridad hasta SIL 3.
Adaptabilidad submarina/en aguas profundas: actuadores hidráulicos submarinos con capacidad para 3000 metros de profundidad de agua, la única solución factible de accionamiento de válvulas para el desarrollo de petróleo y gas en aguas profundas.
Largo período sin mantenimiento: tecnología madura de sellado de sistemas hidráulicos, generalmente de 5 a 10 años sin mantenimiento, con una vida útil de diseño de 25 años para sistemas submarinos.
