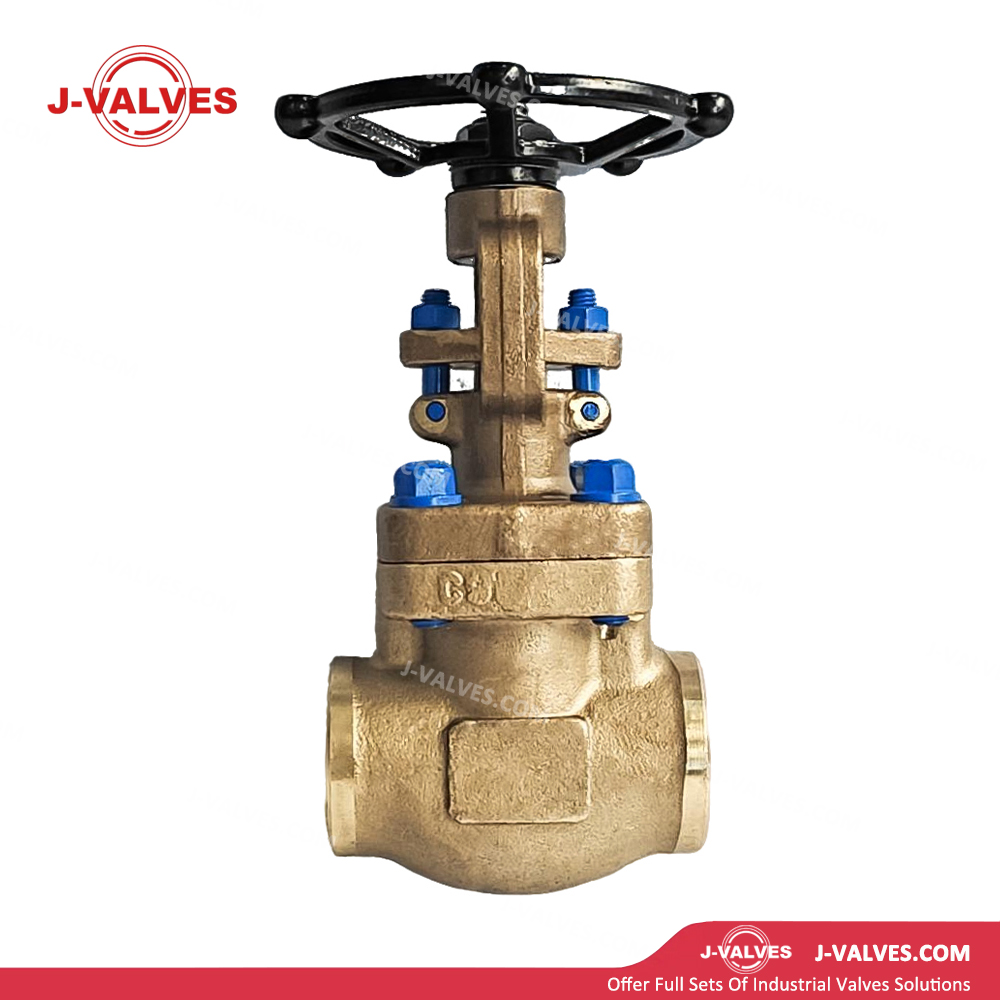

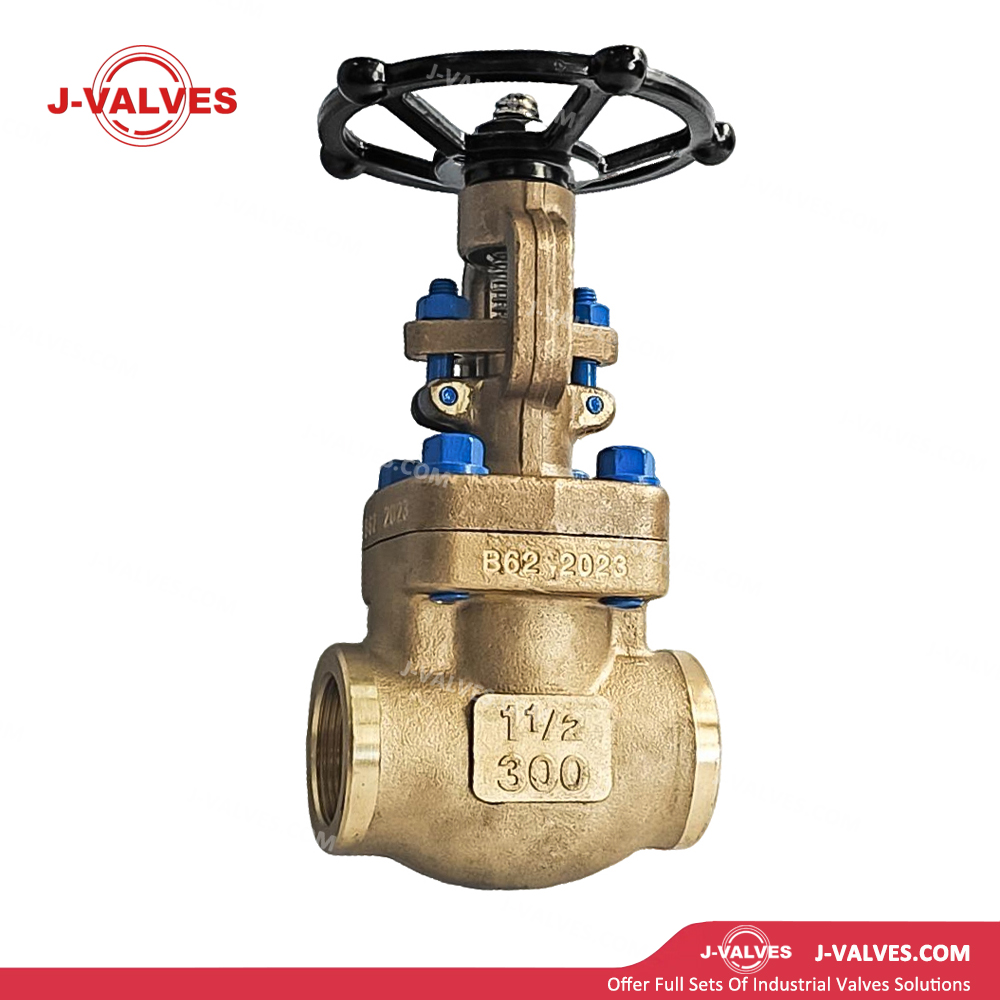

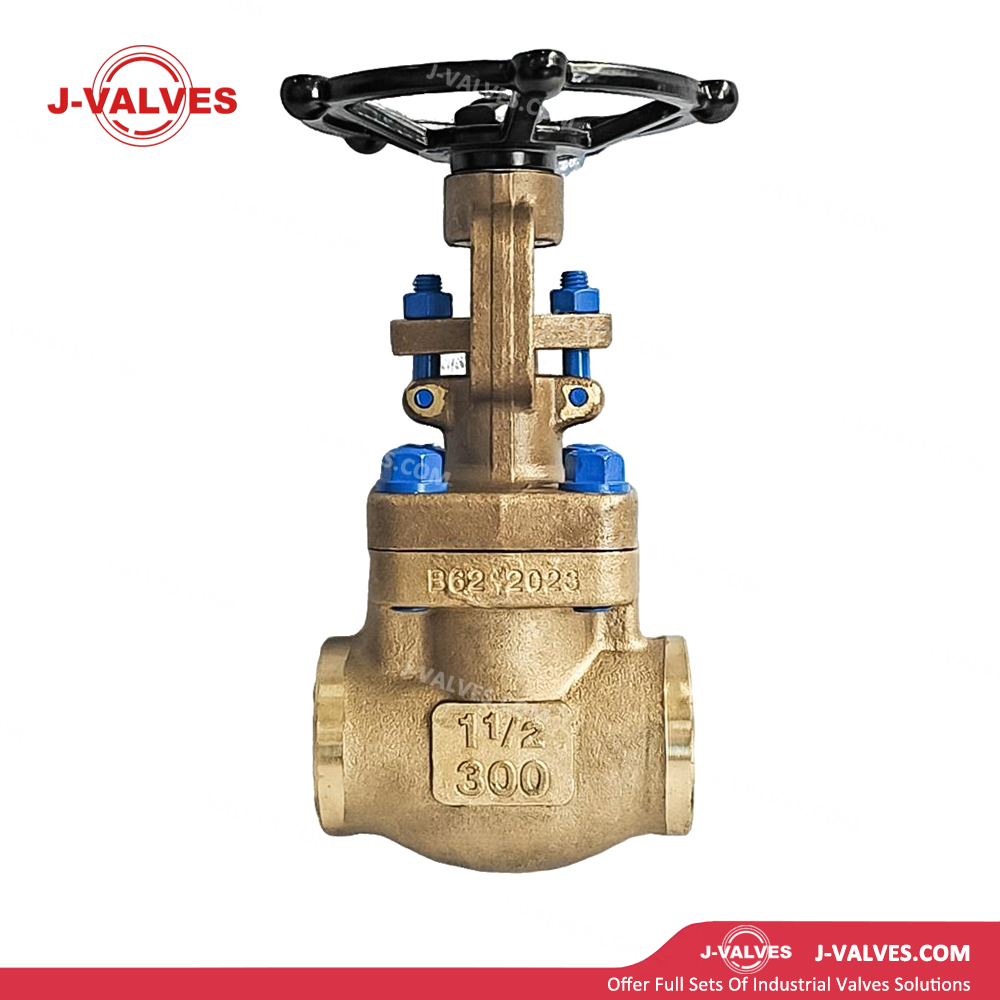

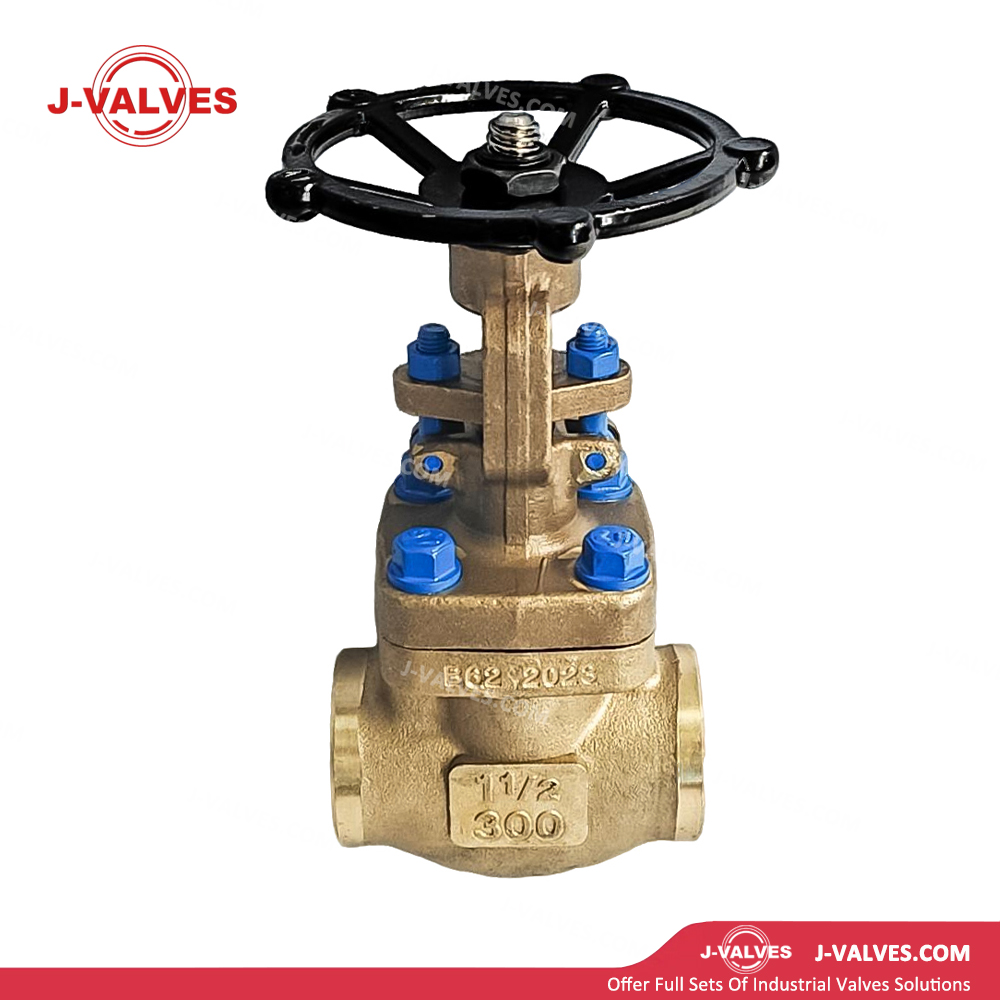

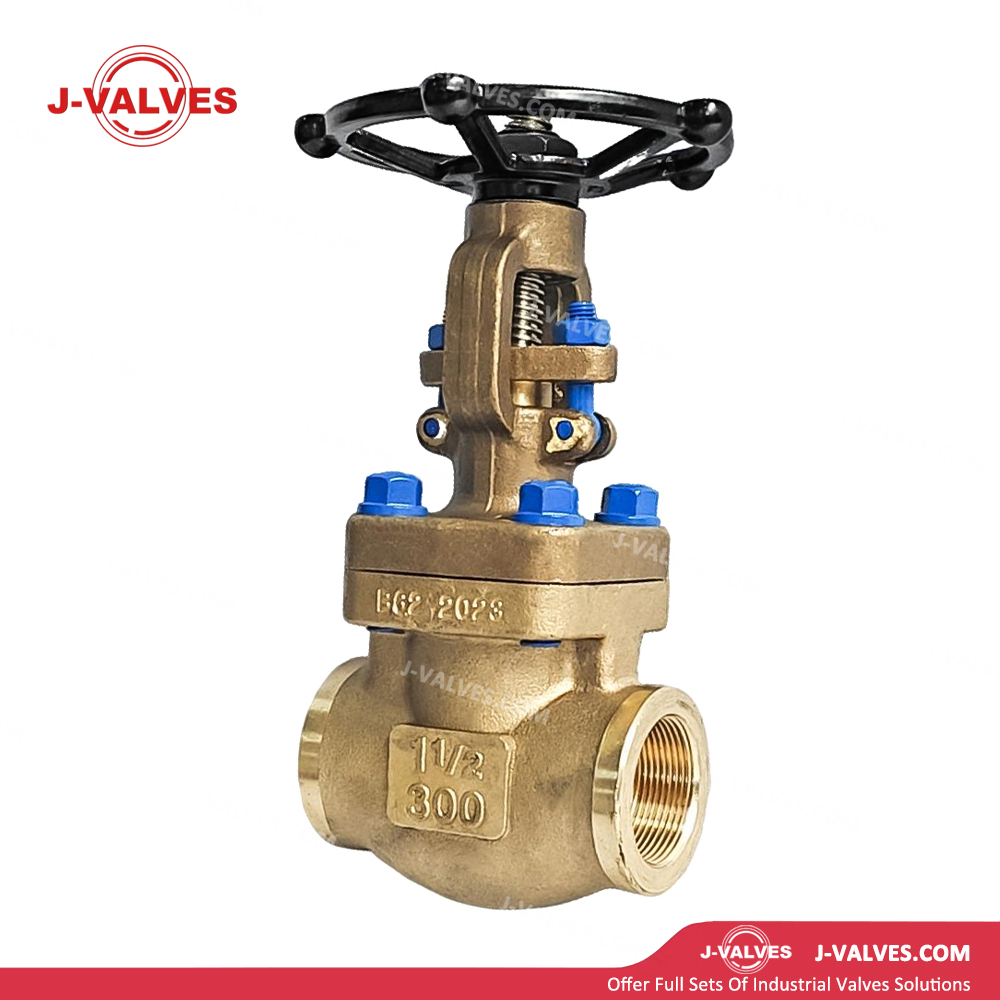

J-VALVES
Características de diseño
Cuerpo de bronce de níquel-aluminio C95800 : Fundido con precisión de acuerdo con ASTM B148 C95800 (bronce de aluminio). Los elementos de aluminio, hierro y níquel forman una densa película protectora de óxido de aluminio, con una resistencia a la corrosión del agua de mar de sólo 1/50 de la del acero al carbono. Su resistencia a la erosión por cavitación y a la corrosión por abrasión superan con creces las del acero inoxidable y el acero inoxidable dúplex. El níquel mejora la resistencia a la corrosión y la solidez, inhibiendo eficazmente la bioincrustación marina, lo que lo hace adecuado para la inmersión prolongada en ambientes de agua de mar.
Diseño de orificio pequeño de 1‑1/2' : El diámetro nominal DN40 es ideal para suministro de medios de bajo flujo, una especificación común para líneas de instrumentos marinos, líneas de muestreo, líneas de inyección de productos químicos y aplicaciones similares. Estructura compacta y fácil instalación.
Clase de presión media 300LB : Clasificación de presión Clase 300 (PN50), con una presión de trabajo máxima de 5,0 MPa a temperatura ambiente, adecuada para sistemas de tuberías de agua de mar de presión media, agua de refrigeración, aceite y medios químicos.
Cuña flexible : diseñada con una ranura elástica en el medio de la cuña para compensar automáticamente la deformación del asiento, asegurando un contacto uniforme de las superficies de sellado y un rendimiento de sellado confiable.
Compuerta tipo cuña : diseño de compuerta única que logra el sellado mediante presión media o fuerza externa, presenta una estructura simple y baja resistencia al flujo.
Operación de apertura total/cierre total : cuando está completamente abierto, el paso de flujo coincide con el diámetro interno de la tubería con una caída de presión mínima. Cuando están completamente cerradas, las superficies de sellado encajan perfectamente para un cierre confiable.
Conexión bridada estándar ANSI : Conexión bridada RF (cara elevada) conforme a ASME B16.5, que permite una fácil integración con sistemas de tuberías estándar ANSI norteamericanos y globales con alta intercambiabilidad de instalación.
Diseño a prueba de incendios : Cumple con API 607. En caso de que se queme el sello blando, el sellado de metal con metal entre la puerta y el asiento evita la fuga del medio durante condiciones de incendio.
Vástago a prueba de explosiones : Se proporciona una estructura de límite en la conexión vástago-cuña. Incluso bajo una presión interna anormal, el vástago permanece retenido en el cuerpo de la válvula para garantizar la seguridad operativa.
Diseño de torque de operación bajo : Las superficies de contacto mecanizadas con precisión entre la puerta y el asiento, combinadas con grasa de alta calidad, reducen el torque de apertura y cierre para una fácil operación manual o accionada.
Parámetros técnicos
Tamaño nominal: 1‑1/2' (DN40)
Clase de presión: Clase 300 (PN50)
Rango de temperatura : -29 ℃ a +425 ℃
Cuerpo: Bronce de níquel-aluminio ASTM B148 C95800
Puerta: Bronce de níquel-aluminio C95800, superficie pulida o endurecida
Vástago: Monel K500, acero inoxidable 316, 17-4PH
Asiento: C95800 con revestimiento de estelita, Monel, acero inoxidable 316
Empaquetadura: anillos en V de PTFE, grafito flexible, empaquetadura compuesta de bajas emisiones
Junta: junta envolvente de PTFE, junta enrollada en espiral de grafito
Volante/Caja de cambios: Bronce de aluminio, Acero inoxidable, Hierro dúctil
Conexión final: Bridada (RF), ASME B16.5
Funcionamiento: Manual (volante/caja de cambios), neumático (doble efecto/retorno por resorte), eléctrico (encendido-apagado/modulante), hidráulico
Estándar de diseño: ASME B16.34, API 600, API 602
Estándar de inspección: API 598
Dimensión cara a cara : ASME B16.10
Aplicaciones
Sistemas Marinos : Utilizado en tuberías de pequeño diámetro para agua de lastre, agua de sentina, agua de refrigeración y sistemas de agua contra incendios, cumpliendo con las normas de la OMI, resistiendo la corrosión del agua de mar y la bioincrustación marina.
Desalinización de agua de mar : Aplicada en pretratamiento por ósmosis inversa, entrada/salida de bombas de alta presión y tuberías de agua producto, resistiendo la corrosión del agua de mar de alta salinidad.
Centrales eléctricas costeras : Se utilizan en tuberías de circulación de agua de refrigeración y de entrada/descarga de agua de mar, resistiendo la corrosión de iones de cloruro y la adhesión microbiana.
Plataformas costa afuera y FPSO : instaladas en tuberías de agua de proceso, inyección de agua de mar y agua contra incendios, adaptándose a ambientes atmosféricos marinos con alta humedad y alto contenido de sal.
Tratamiento de aguas residuales : Se utiliza en sistemas de tratamiento de aguas residuales salinas y aguas residuales industriales, resistiendo la corrosión ácido-base y la erosión de partículas sólidas.
Industria química : Aplicado en tuberías para medios débilmente corrosivos, salmuera y amargo, resistiendo la corrosión por picaduras y grietas.
Servicio industrial general : Adecuado para control de bajo flujo y aislamiento de agua, petróleo, gas y otros medios, especialmente para ambientes marinos y corrosivos.
Ventajas y valor
Excelente resistencia a la corrosión del agua de mar : El bronce de aluminio C95800 ofrece una tasa de corrosión del agua de mar <0,025 mm/año, con una vida útil de 20 a 25 años (5 a 10 veces mayor que la de las válvulas de acero al carbono), lo que reduce en gran medida los costos de reemplazo y mantenimiento en ambientes marinos.
Resistencia a la cavitación y a la erosión : en servicios de agua de mar con contenido de arena a alta velocidad, C95800 proporciona una resistencia a la cavitación entre 3 y 5 veces mejor que el acero inoxidable 316, adecuado para áreas de alto riesgo, como salidas de bombas y lugares de estrangulamiento.
Resistencia natural a la bioincrustación : la liberación lenta de iones de cobre reduce el bloqueo de organismos marinos y la corrosión influenciada microbiológicamente (MIC), lo que reduce la frecuencia de limpieza química y de raspado y mejora la eficiencia operativa del sistema.
Instalación ligera y sencilla : el bronce de aluminio tiene una densidad más baja que el acero al carbono y el acero inoxidable, lo que reduce el peso de la válvula entre un 15% y un 20% para el mismo tamaño y reduce las cargas de soporte de las tuberías, ideal para aplicaciones marinas y costa afuera sensibles al peso.
Cumplimiento de seguridad y medio ambiente : las certificaciones opcionales de la sociedad de clasificación cumplen con los estándares de envío internacionales. Los diseños antiestáticos y a prueba de incendios garantizan la seguridad del personal y del equipo, mientras que las opciones de bajas emisiones cumplen con las regulaciones ambientales.
Fácil mantenimiento : Diseño maduro y confiable de válvula de compuerta y brida, con asientos reparables en línea, lo que reduce significativamente el tiempo de inactividad no planificado y la carga de trabajo de mantenimiento.
Integración flexible del sistema : Múltiples tipos de actuación y materiales de asiento disponibles para una fácil integración en sistemas de automatización marina y adaptación a diversas condiciones de temperatura y medios químicos.
