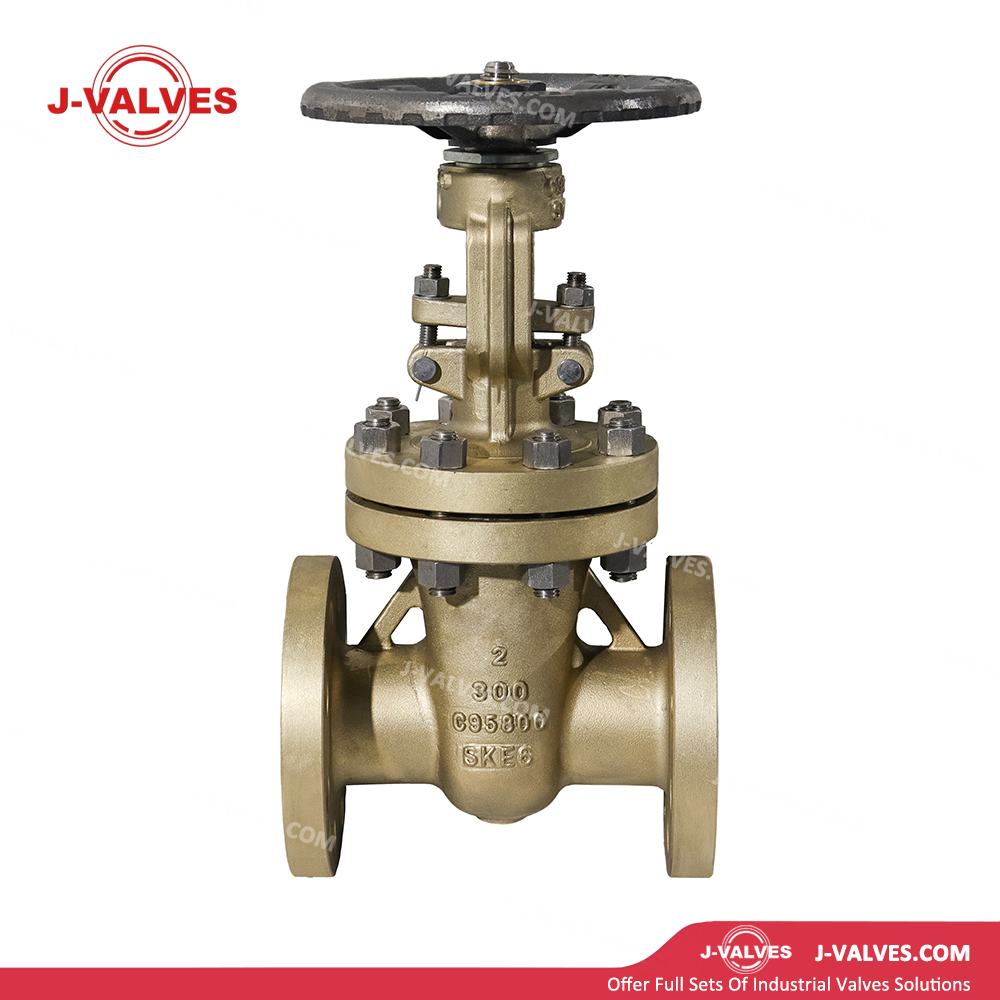

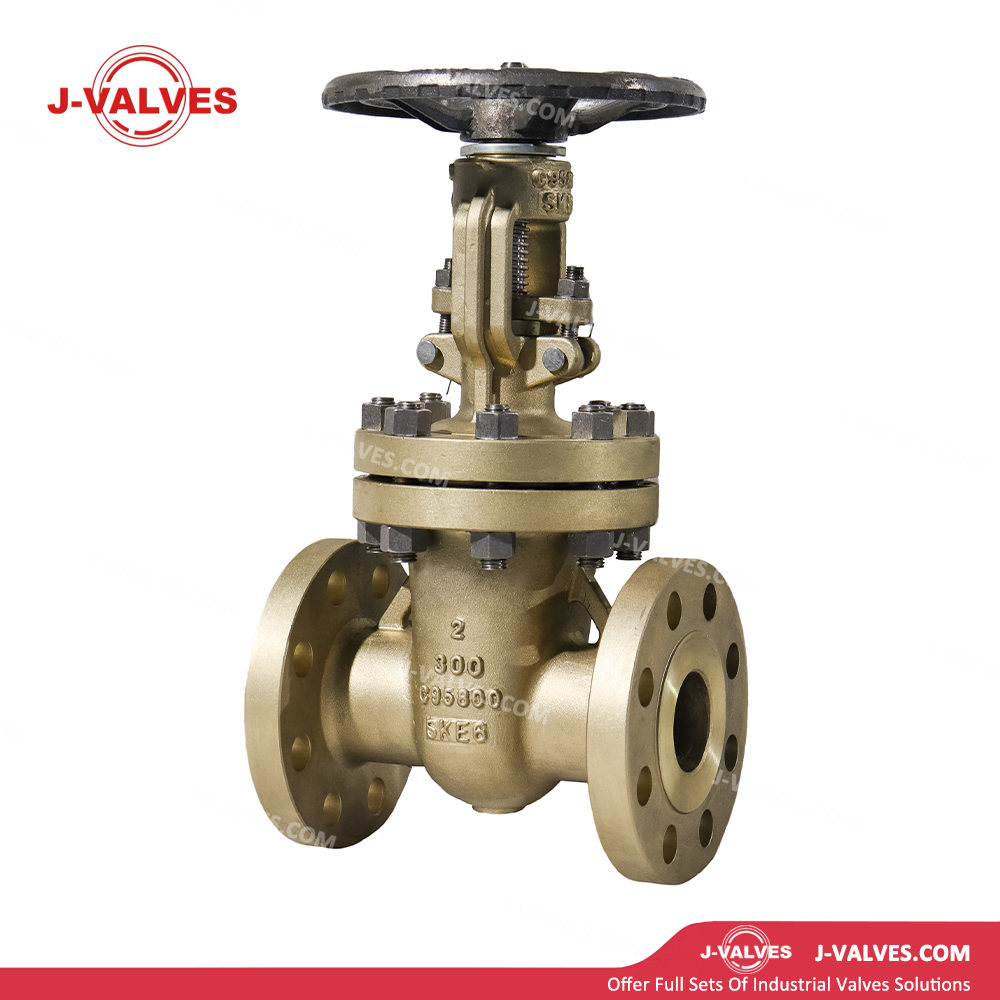

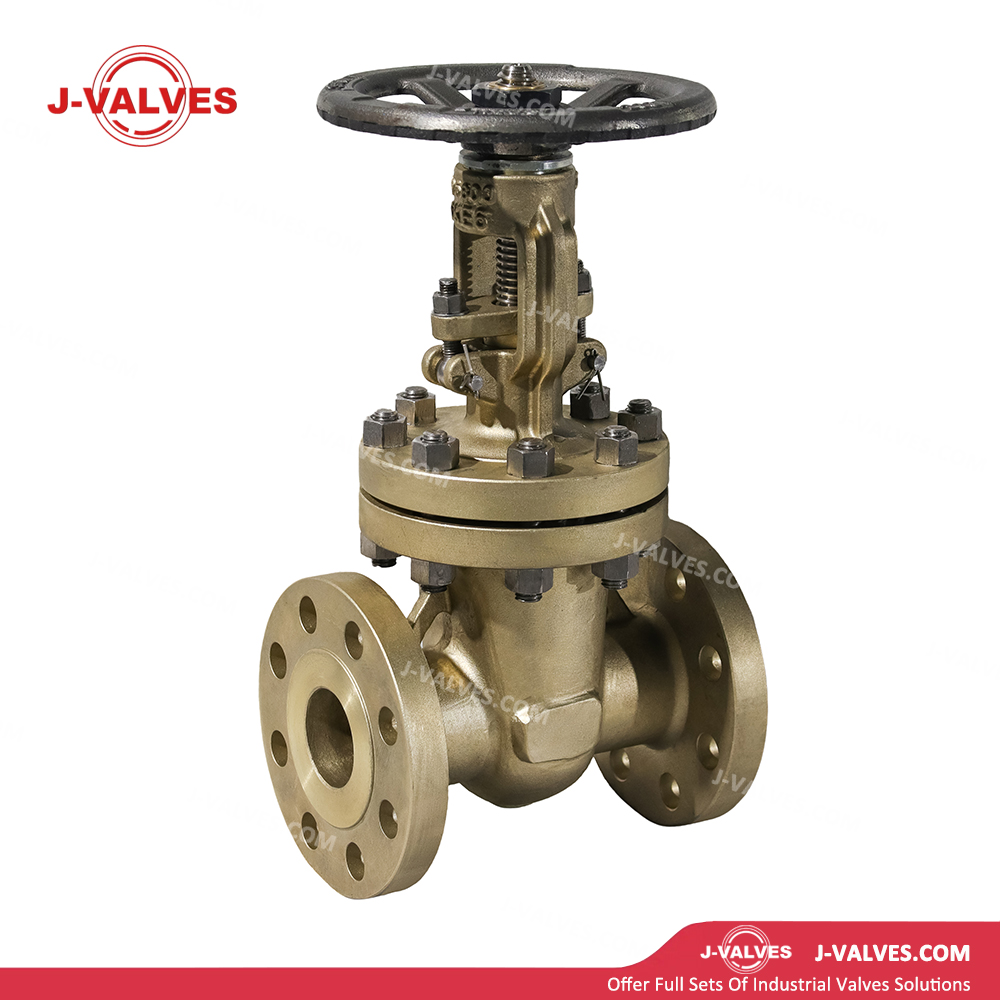

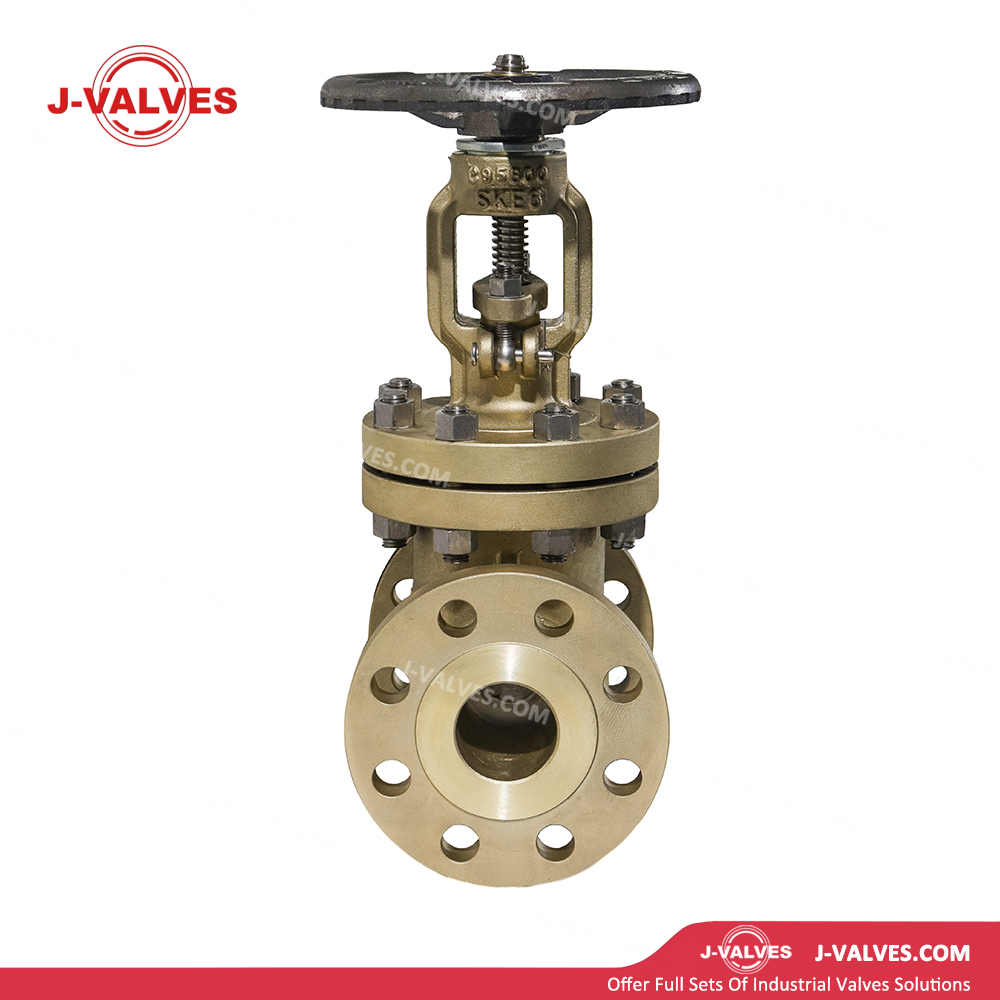

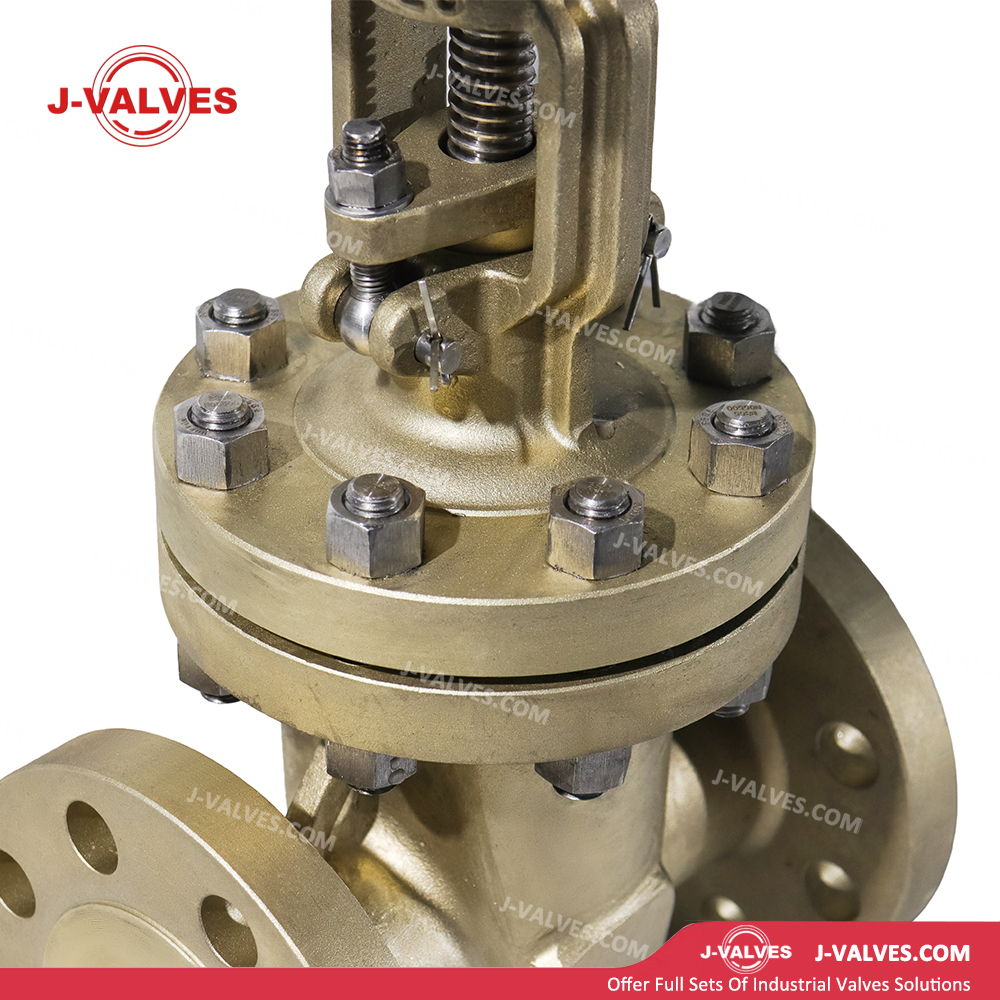

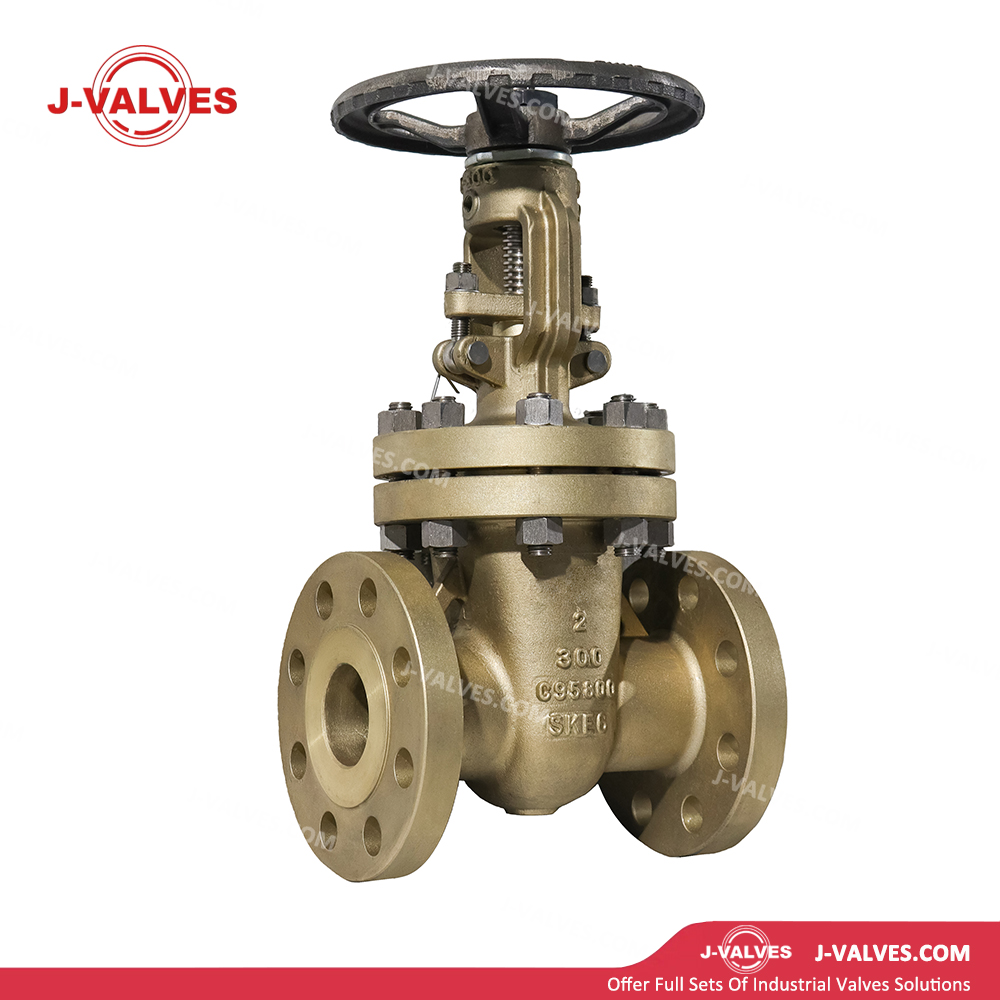

Válvula de compuerta C95800 de 2'300LB

Material de bronce de níquel aluminio C95800: El cuerpo de la válvula está moldeado con precisión de bronce de níquel aluminio ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn), con una composición química de 8,5 a 9,5 % de níquel, 4,0 a 5,0 % de aluminio, 4,0 a 5,0 % de hierro y 0,8 a 1,5 % de manganeso. Ofrece una excelente resistencia a la corrosión del agua de mar, una resistencia superior a la cavitación y la corrosión por erosión e inhibe eficazmente la adhesión y las incrustaciones de organismos marinos, lo que lo hace adecuado para inmersión a largo plazo en agua de mar y entornos marinos de presión media a alta.

Estructura de disco de cuña elástico: Adoptando un diseño de disco de cuña elástico en forma de cuña, el disco tiene ranuras en el medio o se construye como un componente elástico integral. Cuando está cerrado, se produce una ligera deformación bajo la compresión de los asientos de la válvula para compensar automáticamente la desviación angular de las superficies de sellado, lo que garantiza un contacto superficial uniforme y un cierre hermético bidireccional confiable para servicios de presión media a alta.

Paso de flujo recto de paso total: cuando está completamente abierto, el disco de cuña se retrae dentro del casquete para formar un canal de flujo recto sin obstrucciones con un coeficiente de resistencia al flujo extremadamente bajo (ζ ≈ 0,1–0,3) y una caída de presión insignificante. Está diseñada como una válvula de aislamiento de apertura y cierre y no es aplicable para estrangulación o regulación de flujo.

Conexión bridada de presión media a alta: Ambos extremos del cuerpo de la válvula cuentan con bridas RF (cara elevada) que cumplen con los estándares ASME B16.5 Clase 300. Para bridas Clase 300 de 2 pulgadas: diámetro exterior de 165 mm, diámetro del círculo de pernos de 127,0 mm, 8 pernos M16 y espesor de brida de 22,3 mm, lo que garantiza la integridad y estanqueidad de la conexión bajo presión media a alta de hasta 5,1 MPa.

Indicador de posición del vástago ascendente: El vástago expuesto está equipado con una escala de recorrido o indicador de apertura para mostrar visualmente las posiciones abierta/cerrada de la válvula, lo que facilita la operación en sitio, el monitoreo remoto y evita el mal funcionamiento.

Torque de operación bajo: La tuerca del vástago está fabricada con una aleación de cobre que reduce la fricción o un material compuesto autolubricante, junto con roscas mecanizadas con precisión para minimizar la fricción de elevación. La operación manual para el tamaño de 2 pulgadas es sencilla y, opcionalmente, se pueden equipar actuadores compactos.

Construcción a prueba de incendios: Cumple con el estándar API 607. La empaquetadura de grafito y los componentes de sellado metálicos conservan el rendimiento del sellado durante incidentes de incendio para evitar fugas del medio.

Diseño de vástago anti-explosión: El vástago presenta una estructura integral forjada de entrada superior equipada con hombros anti-explosión y anillos de sellado. Incluso si el prensaestopas se afloja accidentalmente, el vástago quedará retenido por el capó para garantizar la seguridad operativa.

Sellado de empaque de grafito: El prensaestopas adopta empaquetaduras trenzadas de grafito flexible o combinaciones de anillos de grafito, cubriendo un amplio rango de temperaturas de -29 ℃ a +500 ℃. Sigue siendo flexible a bajas temperaturas con una excelente autolubricación, lo que proporciona un sellado dinámico confiable a largo plazo para el vástago de la válvula.

Diseño antiincrustaciones marinas: se forma naturalmente una densa película pasiva de óxido en la superficie de la aleación C95800 para repeler percebes, algas y otros organismos marinos. El disco de cuña aerodinámico minimiza los puntos de adherencia y reduce la frecuencia de mantenimiento.

Sistemas de agua de mar para embarcaciones: Sirve como equipo de aislamiento para tuberías de presión media a alta de 2 pulgadas en sistemas de agua de lastre, agua de sentina, agua de mar contra incendios y sistemas de agua de mar de refrigeración. La aleación C95800 ofrece resistencia a la corrosión del agua de mar y rendimiento antiincrustante para cumplir con los requisitos de certificación de la sociedad de clasificación marina.

Ingeniería de plataformas marinas: se utiliza para el aislamiento de tuberías de presión media a alta de 2 pulgadas en sistemas de elevación, enfriamiento, protección contra incendios y servicios públicos de agua de mar de plataformas petrolíferas marinas, FPSO y plataformas de perforación, resistiendo la doble corrosión de la atmósfera marina y la inmersión total en agua de mar.

Plantas Desaladoras de Agua de Mar: Instaladas en la entrada/salida de bombas de alta presión y líneas de flujo de dispositivos de recuperación de energía en sistemas de desalinización RO (Ósmosis Inversa), MSF (Multi-Stage Flash) y MED (Multi-Effect Distillation). Resiste agua de mar de alta salinidad y medios de limpieza químicos, y su clasificación Clase 300 satisface las demandas de desalinización de membranas de alta presión.

Industria química marina: se aplica para el aislamiento de tuberías de salmuera de 2 pulgadas y agua de mar concentrada en la producción de sal de agua de mar, extracción de bromo, extracción de magnesio y otros procesos químicos, resistentes a la corrosión de soluciones salinas de alta concentración bajo presión de media a alta.

Equipo submarino: Implementado en tuberías de control de presión media a alta de 2 pulgadas de colectores de válvulas submarinas, conjuntos de tuberías submarinas y paneles de operación de ROV. La aleación C95800 resiste la corrosión hidrostática del agua de mar y satisface las condiciones de servicio en aguas profundas.

Servicio industrial general: Adecuado para aislamiento y cierre de tuberías de 2 pulgadas de presión media a alta que transportan medios corrosivos, incluida agua de mar, agua salobre y soluciones salinas, especialmente para condiciones de trabajo marinas y severamente corrosivas.

Resistencia superior a la corrosión del agua de mar a presión media a alta: La tasa de corrosión del bronce de níquel aluminio C95800 en agua de mar es solo 1/50 de la del acero al carbono y 1/10 de la del latón. Se forma una densa película protectora de Al₂O₃·CuO en su superficie, lo que permite una inmersión a largo plazo sin óxido bajo presión Clase 300 de media a alta con una vida útil de más de 20 años.

Excelente rendimiento antiincrustante: el bronce de níquel aluminio repele naturalmente la adhesión de organismos marinos, evitando que los percebes y las algas bloqueen las ranuras del disco. Los ciclos de mantenimiento se extienden de 3 a 5 veces, lo que reduce la frecuencia de los diques secos y los costos de mantenimiento de las embarcaciones, ideal para plataformas marinas permanentemente sumergidas.

Sellado confiable de disco de cuña elástico: el disco elástico de cuña autocompensante elimina la desviación angular de las superficies de sellado con un rendimiento de sellado bidireccional consistente, logrando cero fugas bajo presión Clase 300 para garantizar la seguridad durante el aislamiento y el mantenimiento de la tubería.

Compatibilidad electroquímica: presenta una baja diferencia de potencial galvánico cuando se combina con cascos de acero y tuberías de acero inoxidable, lo que ofrece buena compatibilidad con sistemas de protección catódica para evitar la corrosión galvánica, mejorar la confiabilidad general del sistema y reducir los costos de ingeniería anticorrosión.

Compacta y liviana para una fácil instalación: la válvula de 2 pulgadas pesa solo entre 8 y 12 kg con una longitud entre caras de aproximadamente 216 mm, lo que permite una instalación flexible en áreas con espacio limitado, como compartimentos de barcos y módulos de plataforma, lo que reduce los costos de soporte de tuberías en más de un 30 %.

Operación flexible y sin esfuerzo: Gracias al diseño de tuerca del vástago que reduce la fricción, el par de operación para el modelo de 2 pulgadas es inferior a 15 N·m para apertura y cierre con una sola mano. Se pueden instalar actuadores neumáticos o eléctricos compactos para realizar un control automático remoto.

Soporte para la certificación de la Sociedad de Clasificación Marina: Las aprobaciones de tipo de ABS, DNV, BV, CCS y otras sociedades de clasificación marina están disponibles a pedido, cumpliendo con los requisitos de clase de ingeniería marina y de embarcaciones, acortando los ciclos de aceptación del propietario e impulsando la competitividad del proyecto.
