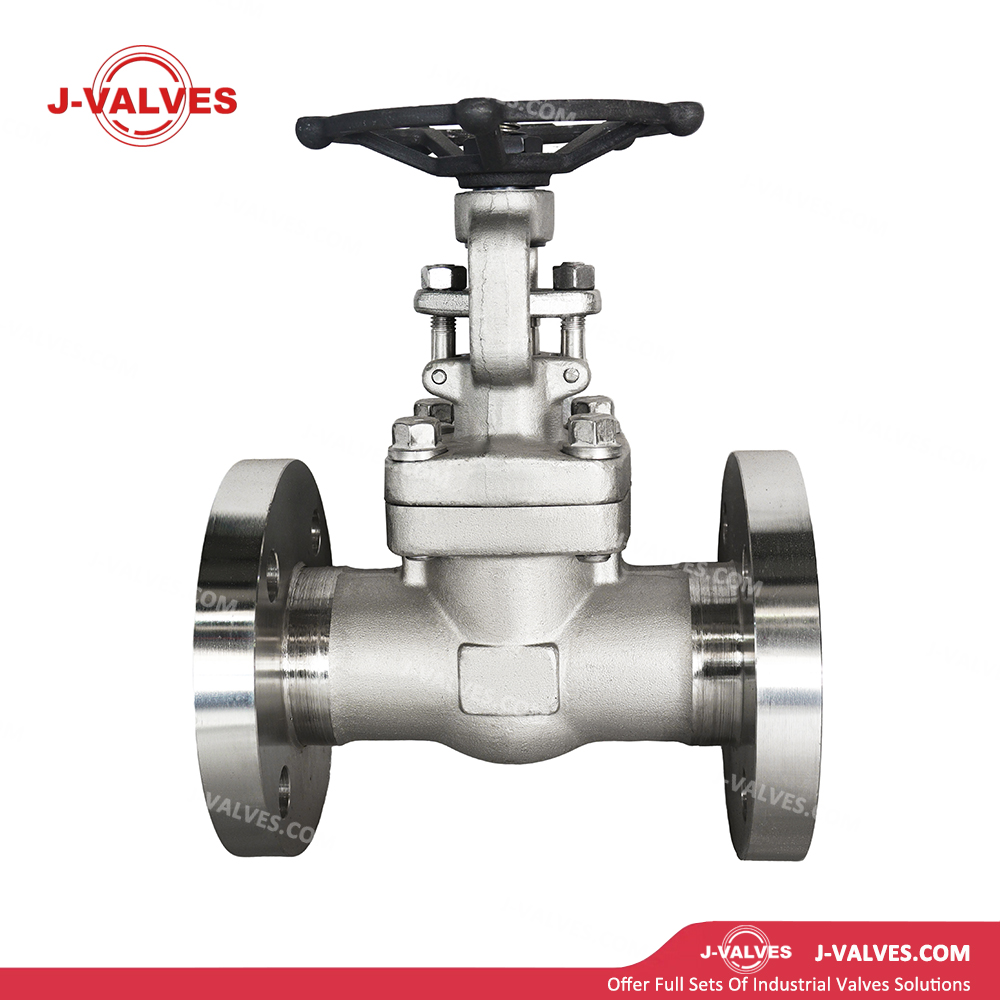

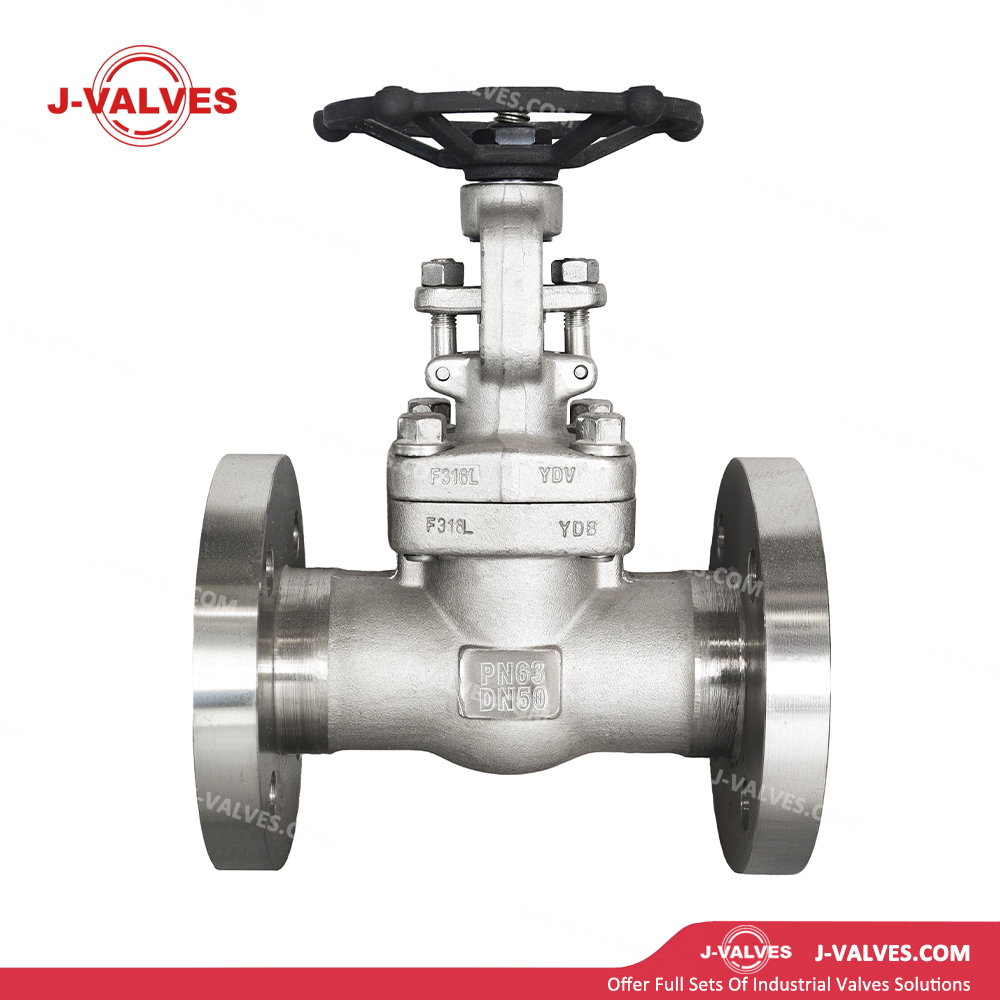

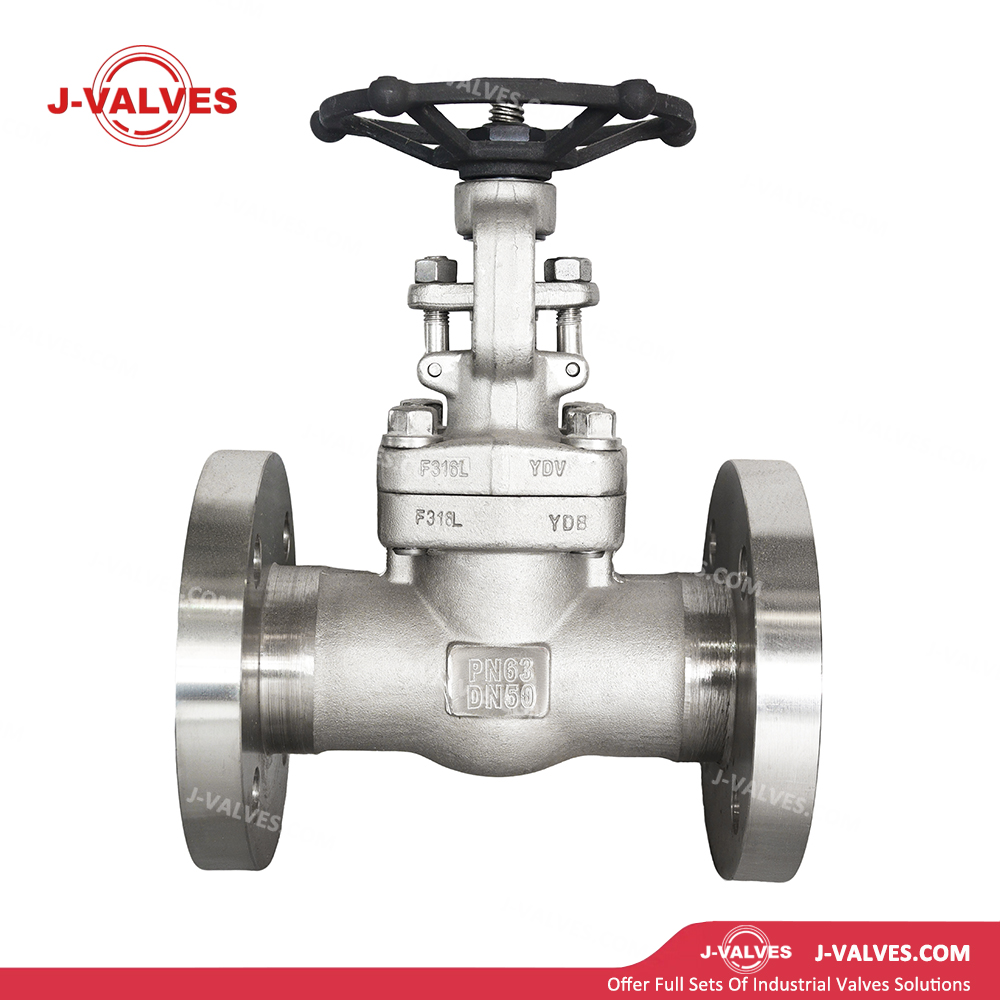

J-VALVES
Características de diseño
Construcción de acero inoxidable con contenido de carbono ultra bajo F316L : El cuerpo de la válvula está forjado integralmente con acero inoxidable con contenido de carbono ultra bajo ASTM A182 F316L (00Cr17Ni14Mo2), con un contenido de carbono ≤0,03 % y un contenido de molibdeno de 2,0 a 3,0 %, lo que proporciona un valor PREN ≥24. Su resistencia a la corrosión por picaduras, corrosión por grietas y corrosión intergranular es significativamente superior a la del F304L, lo que lo hace ideal para aplicaciones de alta presión que involucran medios altamente corrosivos como iones de cloruro, ácido sulfúrico y ácido fórmico.
Diseño de cuña resistente : Con una cuña resistente tipo cuña con una ranura central o estructura flexible integral, la cuña sufre una ligera deformación bajo la compresión del asiento al cerrarse, compensando automáticamente las desviaciones angulares de las superficies de sellado para garantizar un contacto uniforme y un sellado bidireccional confiable, adecuado para servicio de alta presión PN63.
Paso de flujo directo de paso total : cuando está completamente abierta, la cuña se retrae dentro del casquete, proporcionando una ruta de flujo directo sin obstrucciones con un coeficiente de resistencia al flujo extremadamente bajo (ζ≈0,1–0,3) y una pérdida de presión insignificante. Está diseñado para servicio de apertura y cierre de tuberías y no para regulación de estrangulamiento.
Conexión bridada de alta presión : El cuerpo de la válvula está equipado con bridas tipo B (cara elevada) que cumplen con EN 1092-1 PN63. Para DN50, el diámetro exterior de la brida es de 180 mm, el diámetro del círculo de pernos es de 135 mm, 4 pernos M22 y el espesor de la brida es de 26 mm, lo que garantiza una conexión y un sellado confiables bajo una alta presión de 6,3 MPa.
Indicación de recorrido del vástago : La sección expuesta del vástago está equipada con una escala de carrera o indicador de posición para una indicación visual clara del estado de apertura/cierre de la válvula, lo que facilita la operación en el sitio y el monitoreo remoto y evita el mal funcionamiento.
Torque de operación bajo : La tuerca del vástago está hecha de materiales que reducen la fricción (aleación de cobre o compuesto autolubricante), combinados con roscas mecanizadas con precisión para minimizar la fricción de elevación. El funcionamiento manual de la válvula de pequeño diámetro DN50 es sencillo y, opcionalmente, se pueden instalar pequeños actuadores.
Diseño a prueba de incendios : Cumple con los estándares API 607. La empaquetadura de grafito y los elementos de sellado metálicos mantienen la integridad del sellado en condiciones de incendio para evitar fugas de medios.
Vástago a prueba de explosiones : El vástago de entrada superior integralmente forjado está diseñado con escalones antiexplosiones y anillos de sellado. Incluso si el prensaestopas se afloja accidentalmente, el vástago permanece retenido por el casquete, lo que garantiza la seguridad operativa en condiciones de alta presión.
Sello de empaque de grafito : El prensaestopas utiliza empaquetaduras trenzadas de grafito flexible o conjuntos de anillos de grafito, que ofrecen un amplio rango de temperatura (-196 ℃ a +500 ℃), no se endurece a bajas temperaturas y una excelente autolubricación para un sellado dinámico confiable a largo plazo del vástago.
Diseño compacto y liviano : la válvula DN50 tiene una longitud entre caras de aproximadamente 216 mm y pesa entre 5 y 8 kg. Su estructura compacta permite una fácil instalación en estantes de tuberías densos y espacios de equipos confinados.
Parámetros técnicos
Tamaño nominal : DN50 (2″)
Clase de presión : PN63 (6,3 MPa)
Material del cuerpo : ASTM A182 F316L
Rango de temperatura : -29 ℃ a +425 ℃
Cuerpo/capó : ASTM A182 F316L
Cuña : F316L + revestimiento duro de estelita (endurecimiento de la superficie de sellado) / tratamiento de endurecimiento integral
Asiento : F316L + revestimiento duro de estelita (superficie de sellado)
Vástago : F316L / 17-4PH / Inconel 718, alta resistencia y resistente a la corrosión
Empaquetadura : Empaquetadura trenzada de grafito flexible/anillos de grafito/grafito reforzado con alambre de Inconel (tipo de alta temperatura)
Junta : Junta enrollada en espiral de acero inoxidable (316L/relleno de grafito flexible) / junta de anillo metálico (octogonal/ovalada)
Pernos : ASTM A193 B8M (acero inoxidable, resistente a la corrosión) / B7 (acero al carbono, temperatura ambiente)
Tuercas : ASTM A194 8M / 2H
Conexión final : Bridada (cara elevada tipo B) según EN 1092-1 PN63; Extremos para soldar a tope BW disponibles bajo pedido
Dimensiones de la cara de la brida : Cumple con EN 1092-1
Dimensiones cara a cara : Cumple con EN 558 / ISO 5752
Funcionamiento : Manual (volante/palanca), neumático (carrera lineal), eléctrico (multivuelta, todo-apagado/modulante), hidráulico
Estándares de diseño : API 600, API 603, ASME B16.34
Estándar de prueba : API 598
Aplicaciones
Procesos químicos altamente corrosivos : Se utiliza en tuberías de alta presión DN50 de cloro-álcali, organoclorados, pesticidas, tintes y otras plantas químicas altamente corrosivas. El material F316L resiste los iones de cloruro y la corrosión ácido-base, mientras que la clasificación PN63 cumple con los requisitos de procesos de alta presión.
Unidades de Hidroprocesamiento Petroquímico : Aplicadas en tuberías de hidrógeno y sulfuro de hidrógeno de alta presión DN50 para unidades de hidrocraqueo, hidrotratamiento y reformado catalítico. F316L proporciona resistencia a la fragilización por hidrógeno y a la corrosión por tensión de sulfuro, lo que garantiza la seguridad en el servicio de hidrógeno.
Ingeniería Offshore : Instalado en ductos de control de agua de mar, petróleo crudo y gas natural DN50 en plataformas offshore, FPSO y sistemas submarinos. F316L resiste la corrosión del agua de mar y del gas y petróleo, cumpliendo con los requisitos de entornos de alta presión en aguas profundas.
Servicio industrial general : Adecuado para apertura y aislamiento de agua, petróleo, gas, productos químicos y otros medios corrosivos a alta presión DN50, especialmente en ambientes que contienen cloruro y condiciones con riesgos de corrosión intergranular.
Ventajas y valor
Resistencia al flujo cero en posición completamente abierta : la cuña completamente retraída crea una ruta de flujo sin obstrucciones con una pérdida de presión casi nula, lo que reduce el consumo de energía de bombeo. Ideal para aislamiento de tuberías de alto flujo sin perturbaciones del flujo ni formación de remolinos.
Sellado confiable con cuña elástica : La cuña elástica tipo cuña compensa automáticamente la desalineación de la superficie de sellado, brindando un sellado bidireccional consistente y cero fugas en PN63, cumpliendo con los requisitos de seguridad de mantenimiento y aislamiento de tuberías.
Conexión bridada de alta presión : Las bridas EN 1092-1 PN63 garantizan una conexión segura a 6,3 MPa, totalmente compatibles con tuberías estándar europeas sin bridas adaptadoras, lo que reduce los costos de ingeniería.
Instalación fácil y compacta : Con un peso de solo 5 a 8 kg y una longitud de ~216 mm, la válvula DN50 permite una instalación flexible en tuberías densas y espacios confinados, lo que reduce los costos de soporte y soporte de tuberías.
Operación flexible y sin esfuerzo : El diseño de tuerca del vástago con fricción reducida da como resultado un par de operación inferior a 15 N·m para DN50, lo que permite la operación con una sola mano. Hay disponibles pequeños actuadores neumáticos/eléctricos para automatización remota.
Intercambiabilidad de estándares europeos : Cumple estrictamente con EN 1092-1, EN 12516, EN 558 y API 600, lo que garantiza una intercambiabilidad total con válvulas DN50 PN63 y accesorios de tuberías de las principales marcas europeas, lo que reduce los costos de inventario y reemplazo.
Seguridad y cumplimiento Cumplimiento : Los diseños a prueba de incendios y explosiones cumplen con API 607 y los códigos de seguridad de equipos de alta presión, con certificación de terceros para proteger al personal y los equipos en sistemas corrosivos de alta presión.
Valor de protección del sistema : el aislamiento confiable protege las bombas, válvulas, reactores, módulos de membrana y otros equipos de precisión aguas abajo, evitando daños al equipo y la contaminación ambiental causada por fugas de medios corrosivos y reduciendo los riesgos de accidentes y los costos de mantenimiento.
