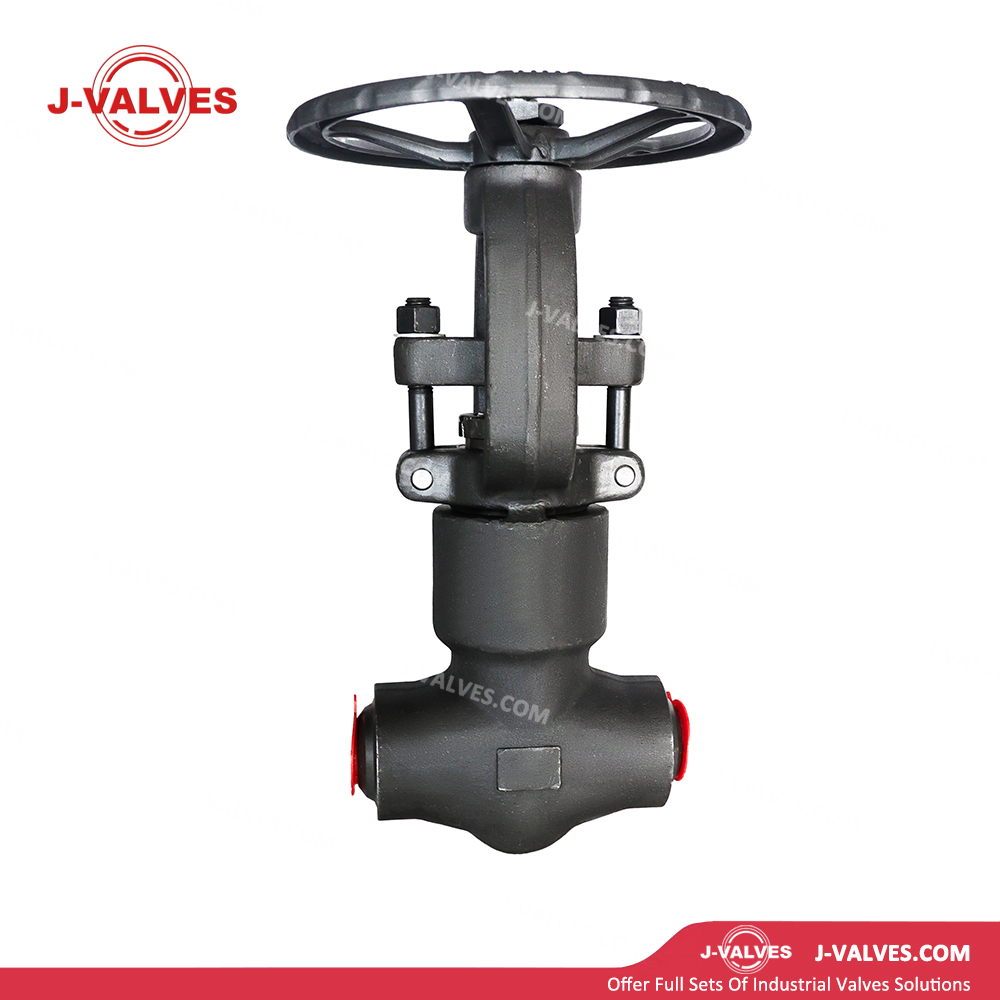

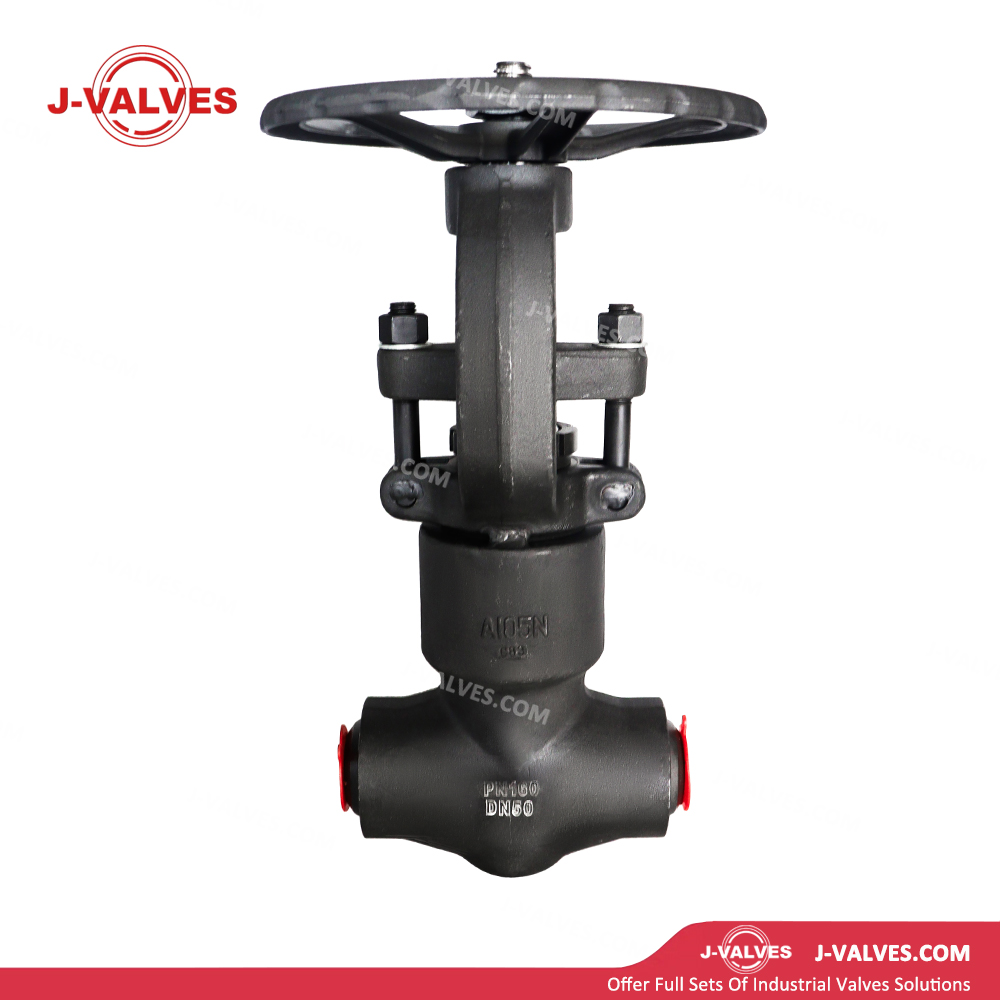

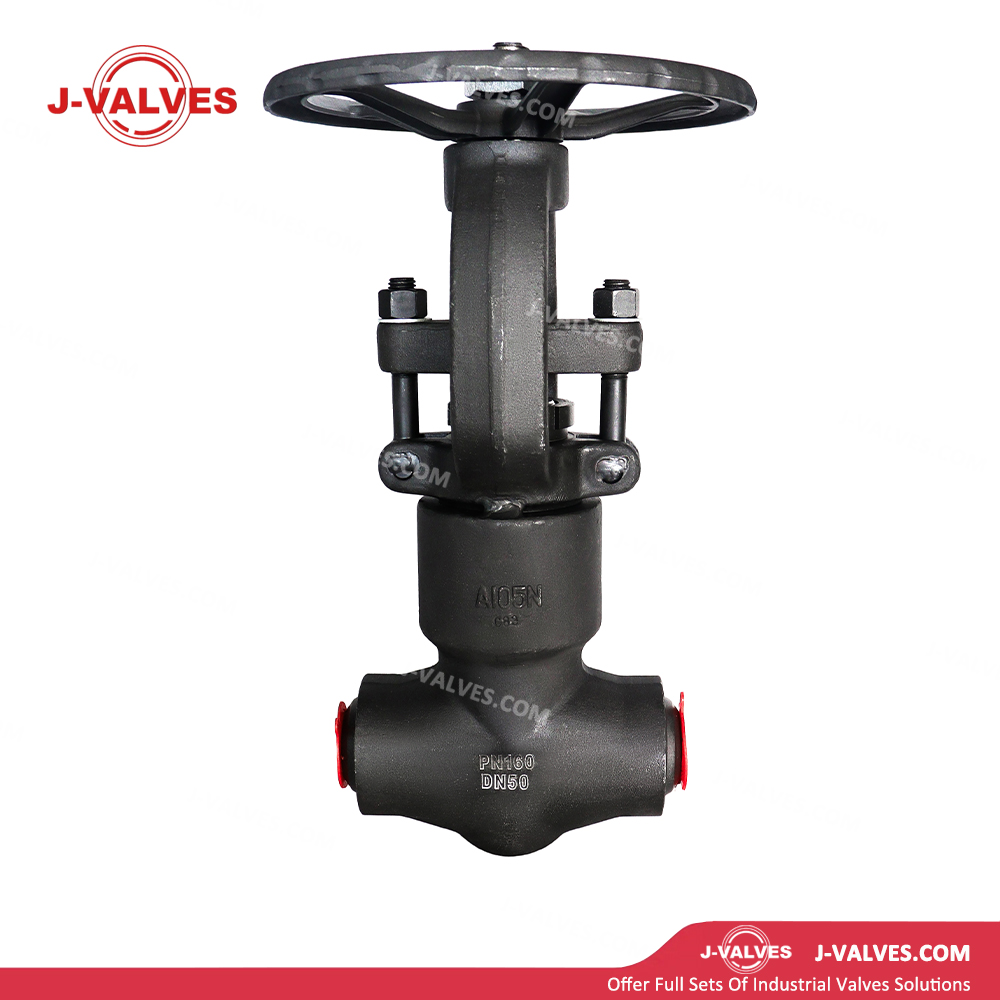

J-VALVES
Características de diseño
Acero al carbono forjado normalizado ASTM A105N: el cuerpo de la válvula está forjado integralmente con acero al carbono ASTM A105N de alta calidad y normalizado, lo que da como resultado una estructura de grano refinado uniforme. Ofrece una resistencia a la tracción ≥485MPa y un límite elástico ≥250MPa, con una resistencia al impacto significativamente superior al A105 convencional. Cumple con los estrictos requisitos de retención de presión de la clase PN160 (16,0 MPa) y es adecuado para medios no corrosivos de presión ultraalta, incluidos agua, petróleo y gas.
Conexión soldada a tope (BW): El cuerpo de la válvula está equipado con biseles en los extremos para soldar a tope que cumplen con EN 12627 y ASME B16.25, lo que permite una soldadura de penetración total a la tubería. Esto elimina los riesgos de fuga de juntas inherentes a las conexiones bridadas. La estructura compacta es ideal para servicios de alta presión, alta temperatura, inflamables, explosivos y tóxicos, con uniones soldadas que poseen una resistencia equivalente al material base.
Diseño de cuña flexible: La cuña flexible tipo cuña presenta una ranura central o una estructura flexible integral.
Durante el cierre, se produce una ligera deformación elástica bajo la compresión del asiento, lo que compensa automáticamente las desviaciones angulares de las superficies de sellado para garantizar un contacto uniforme y un sellado bidireccional confiable, adecuado para condiciones de presión ultraalta.
Diseño a prueba de incendios: Diseñado de acuerdo con API 607. El empaque de grafito y los componentes de sellado metálicos mantienen la integridad del sellado en condiciones de incendio, evitando fugas de medios.
Vástago a prueba de explosiones: El vástago está integralmente forjado y montado en la parte superior, equipado con un hombro antiexplosión y un anillo de sellado. Incluso si el prensaestopas se afloja accidentalmente, el vástago permanece retenido por el capó, lo que garantiza la seguridad operativa bajo presión ultraalta.
Sello de empaque de grafito: El prensaestopas utiliza empaquetaduras de grafito trenzado flexible o anillos de grafito ensamblados, con un amplio rango de temperaturas de -29 ℃ a +500 ℃. Sigue siendo flexible a bajas temperaturas y ofrece una excelente autolubricación, proporcionando un sellado dinámico confiable a largo plazo del vástago.
Costillas guía: Las costillas guía internas dentro del cuerpo estabilizan la cuña durante el movimiento vertical, evitando la desalineación, asegurando una carga uniforme de las superficies de sellado, evitando irritaciones y rayaduras y extendiendo la vida útil.
Diseño compacto y liviano: La dimensión cara a cara de la válvula para soldar a tope DN50 es de aproximadamente 250 mm, con un peso de 8 a 12 kg. Sin bridas sobresalientes, presenta un diseño compacto adecuado para instalación en bastidores de tuberías densos y espacios de equipos confinados.
Parámetros técnicos
Tamaño nominal: DN50 (2″)
Clase de presión: PN160 (16,0 MPa)
Material del cuerpo: ASTM A105N
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo/Capó: ASTM A105N
Cuña: A105N con revestimiento duro de estelita (superficies de sellado) / acero inoxidable 13Cr
Asiento: A105N con revestimiento duro de Stellite (superficies de sellado)
Vástago: acero inoxidable A276 410 / 420 / 304 / 316, alta resistencia y resistencia al desgaste.
Embalaje: grafito trenzado flexible/anillos de grafito/grafito reforzado con alambre de Inconel (tipo de alta temperatura)
Junta: Junta enrollada en espiral de acero inoxidable (316L/relleno de grafito flexible) / junta de anillo metálico
Pernos: ASTM A193 B7 / B7M / B16 (acero de aleación de alta resistencia y presión ultraalta)
Tuercas: ASTM A194 2H / 2HM / 7
Conexión final: Soldadura a tope (BW), cumpliendo con EN 12627 / ASME B16.25; Bisel en V o U seleccionado según el espesor de la pared, juntas soldadas de penetración total
Dimensiones del extremo BW: Cumple con EN 10253‑2 / ASME B16.25
Cara a cara: Cumplir con ASME B16.10
Funcionamiento: Manual (volante/palanca), neumático (carrera lineal), eléctrico (varios giros, todo-apagado/modulante), hidráulico
Estándar de diseño: API 600, ASME B16.34
Estándar de prueba: API 598
Aplicaciones
Sistemas hidráulicos de ultraalta presión: Se utilizan en circuitos de agua de ultraalta presión DN50 de prensas hidráulicas, bancos de pruebas y equipos de prueba de recipientes a presión. La clasificación PN160 satisface una presión de servicio de 16 MPa, mientras que las conexiones soldadas a tope eliminan los riesgos de fugas.
Secciones de Alta Presión de Tuberías de Transmisión de Gas Natural: Aplicadas en ramales de alta presión DN50, líneas de impulso de instrumentos de estaciones y líneas de ventilación de tuberías principales de transmisión de gas. Las conexiones soldadas a tope garantizan cero fugas de gas natural a alta presión y el material A105N funciona bien en condiciones corrosivas generales.
Sistemas de agua de alimentación de ultraalta presión en centrales eléctricas: Se utilizan en ramales DN50 de tuberías principales de vapor, vapor de recalentamiento y agua de alimentación de alta presión en centrales térmicas supercríticas/ultrasupercríticas. Las conexiones soldadas a tope garantizan cero fugas de vapor a alta temperatura y alta presión.
Equipos de perforación y producción de petróleo: instalados en colectores de presión ultraalta DN50 y colectores de estrangulamiento de bocas de pozo, árboles de Navidad y equipos de fracturación. Las conexiones soldadas a tope resisten pulsaciones y vibraciones de alta presión, y el acero forjado A105N ofrece una excelente resistencia a la fatiga.
Equipo de limpieza de alta presión: Se aplica en líneas de descarga de bombas de ultra alta presión DN50 de sistemas de limpieza por chorro de agua y chorro de vapor. La clasificación PN160 coincide con la presión de salida de la bomba y las conexiones soldadas a tope evitan el aflojamiento y las fugas de las juntas bridadas.
Servicio industrial general: Adecuado para aislamiento y cierre de medios de agua, petróleo y gas a presión ultraalta DN50, especialmente para servicios no corrosivos que requieren cero fugas y una instalación compacta.
Ventajas y valor
Cero fugas para presión ultraalta: Los extremos soldados a tope de penetración total eliminan las rutas de fuga de las juntas de las conexiones bridadas, logrando un sellado permanente sin fugas para medios inflamables, explosivos, tóxicos y valiosos bajo presión ultraalta.
Paso total con resistencia al flujo casi nula: cuando está completamente abierta, la cuña se retrae hacia el interior del casquete, lo que proporciona una ruta de flujo recta y sin obstrucciones con una pérdida de presión casi nula, lo que reduce el consumo de energía de bombeo, ideal como válvula de aislamiento para tuberías de presión ultraalta.
Juntas soldadas de máxima resistencia: Las juntas soldadas igualan la resistencia del material base sin concentración de tensión, lo que brinda una resistencia superior a la fatiga y la vibración en comparación con las conexiones bridadas, adecuadas para cargas pulsantes, vibratorias y de impacto.
Seguridad y cumplimiento: Los diseños a prueba de incendios y explosiones cumplen con API 607 y los códigos de seguridad de equipos de alta presión. Los procedimientos de soldadura están calificados según estándares internacionales y verificados mediante pruebas de terceros, protegiendo al personal y al equipo en sistemas de presión ultraalta.
Compatibilidad e intercambiabilidad con estándares europeos: Fabricado estrictamente de acuerdo con EN 1092‑1, EN 12516, EN 558 y EN 12627, totalmente intercambiable con válvulas de compuerta soldadas a tope DN50 PN160 y componentes de tuberías de las principales marcas europeas, lo que reduce los costos de inventario y reemplazo.
Compatibilidad con la automatización: El par de accionamiento lineal bajo admite el funcionamiento manual, neumático y eléctrico, lo que permite una fácil integración en sistemas DCS/SCADA para monitoreo remoto y aislamiento automático.
