J-VALVES

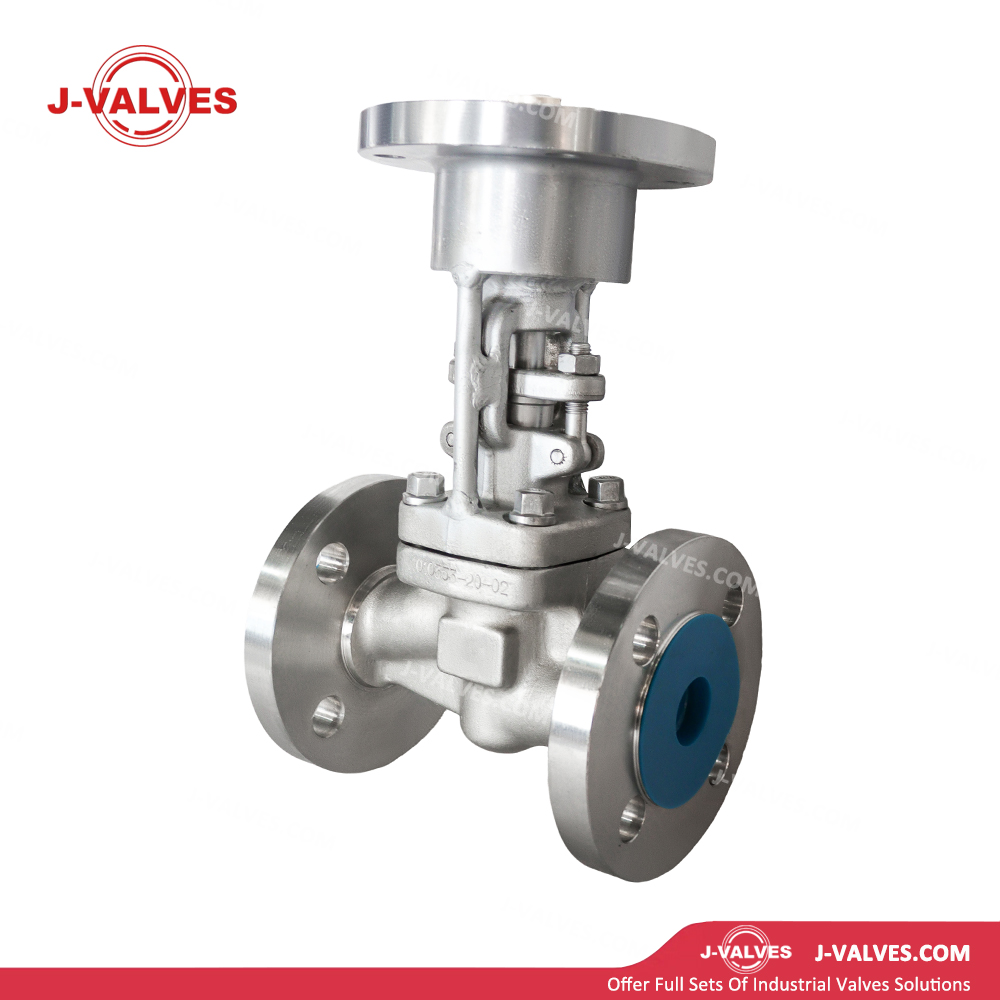

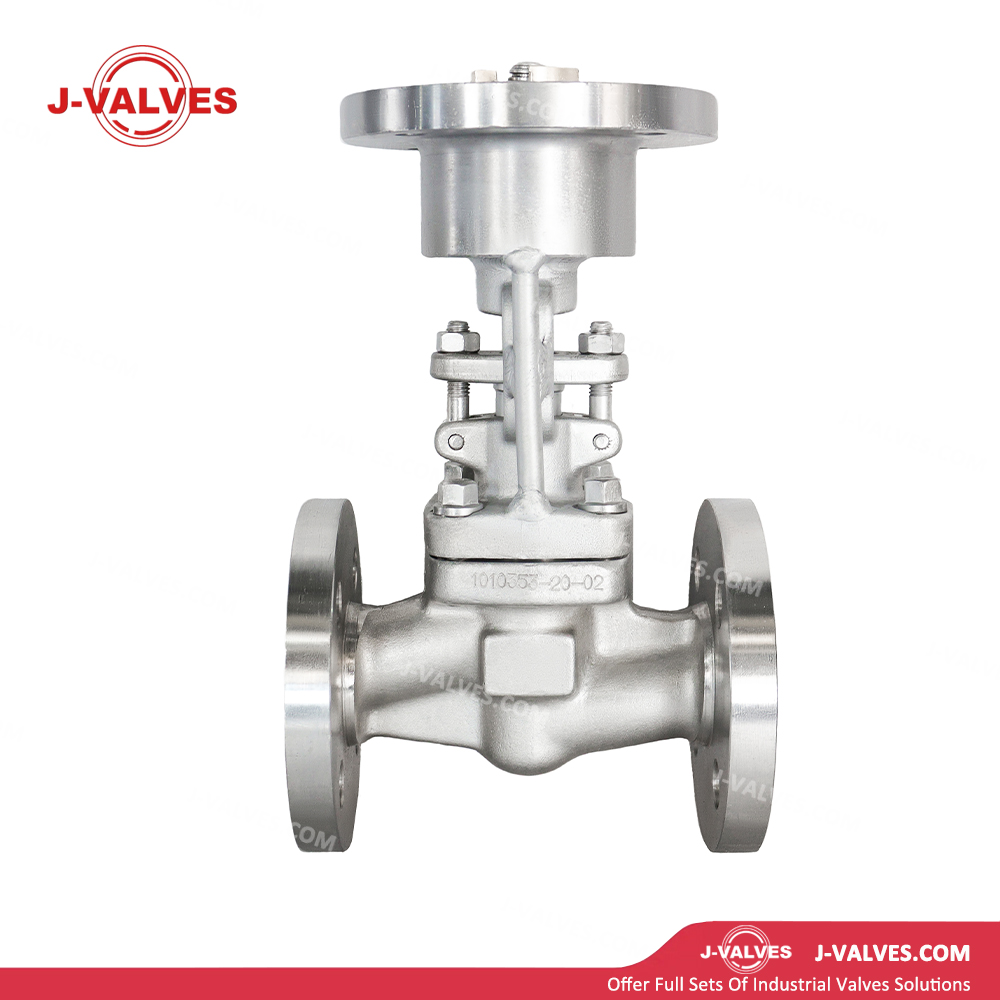

Características de diseño
Material de acero inoxidable súper dúplex F53: El cuerpo de la válvula está integralmente forjado de acero inoxidable súper dúplex ASTM A182 F53 (2507, 00Cr25Ni7Mo4N), con una relación de fase ferrita-austenita de aproximadamente 50:50 y un valor PREN ≥40. Ofrece una excelente resistencia a la corrosión por picaduras, a la corrosión por grietas y al agrietamiento por corrosión bajo tensión, y es adecuado para medios altamente corrosivos que contienen iones de cloruro, sulfuro de hidrógeno, ácido fórmico, ácido acético, etc.
Características de regulación de la válvula de globo: El disco se eleva a lo largo de la línea central del asiento con una carrera corta de apertura/cierre. Cuando está cerrado, la superficie de sellado del disco encaja firmemente contra el asiento para un cierre confiable; cuando está parcialmente abierto, el orificio anular entre el disco y el asiento permite un control preciso del flujo, lo que lo hace ideal para regular el servicio.
Conexión bridada de baja presión: el cuerpo de la válvula está equipado con bridas tipo B (cara elevada) que cumplen con EN 1092‑1 PN10. Para DN32, el diámetro exterior de la brida es de 140 mm, el diámetro del círculo de pernos es de 100 mm, 4 pernos M16, el espesor de la brida es de 16 mm, totalmente compatible con sistemas de tuberías estándar de baja presión.
Sellado de cara plana: Tanto el disco como el asiento presentan superficies planas, fáciles de mecanizar y adecuadas para condiciones de servicio generales.
Sellado de cara cónica: Las superficies cónicas del disco y el asiento forman una presión de sellado específica alta, adecuada para condiciones de alta presión.
Disco estrangulador: El cabezal del disco tiene forma de aguja o parabólico, lo que proporciona un excelente rendimiento de regulación para un control preciso del flujo.
Torque de operación bajo: la tuerca del vástago está hecha de materiales que reducen la fricción (aleación de cobre o compuesto autolubricante), combinados con roscas mecanizadas con precisión para reducir la fricción de elevación. El funcionamiento manual de la válvula de pequeño diámetro DN32 es sencillo y, opcionalmente, se pueden instalar pequeños actuadores.
Diseño a prueba de incendios: Cumple con API 607. El empaque de grafito y los elementos de sellado metálicos mantienen la integridad del sellado en condiciones de incendio para evitar fugas de medios.
Diseño de vástago a prueba de explosiones: El vástago está integralmente forjado y montado en la parte superior, con escalones antiexplosión y anillos de sellado. Incluso si el prensaestopas se afloja accidentalmente, el capó retiene el vástago para garantizar la seguridad operativa.
Sello de empaque de grafito: El prensaestopas utiliza empaquetaduras trenzadas de grafito flexible o conjuntos de anillos de grafito, con un amplio rango de temperatura (-196 ℃ a +500 ℃) y buena autolubricación, lo que garantiza un sellado dinámico confiable a largo plazo del vástago.
Diseño compacto y liviano: la longitud cara a cara DN32 es de aprox. 180 mm, altura aprox. 160 mm, peso aprox. 2 a 3 kg, lo que facilita la instalación en soportes de tuberías densos y espacios de equipos reducidos.

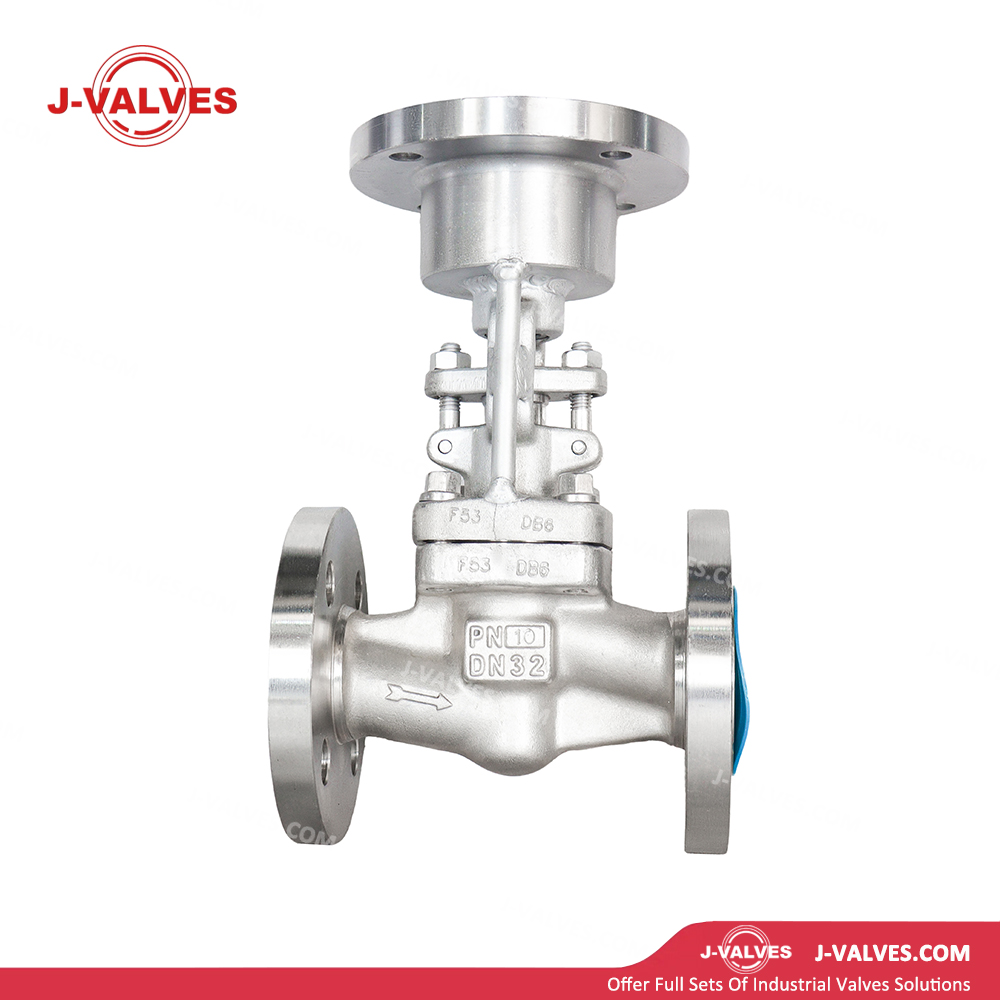

Parámetros técnicos
Tamaño nominal: DN32 (1‑1/4″)
Clase de presión: PN10 (1,0 MPa)
Material del cuerpo: ASTM A182 F53
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo/Capó: ASTM A182 F53
Disco: F53 + Revestimiento duro de estelita (endurecimiento de la superficie de sellado) / endurecimiento integral
Asiento: F53 + revestimiento duro de estelita (superficie de sellado)
Vástago: F53/316L/aleación de titanio, alta resistencia y resistente a la corrosión.
Empaquetadura: Empaquetadura trenzada de grafito flexible / anillos de grafito / anillos en V de PTFE
Junta: Junta enrollada en espiral de acero inoxidable (316L/relleno de grafito flexible) / junta de anillo metálico
Pernos: ASTM A193 B8M (acero inoxidable, resistente a la corrosión) / B7 (acero al carbono, temperatura ambiente)
Tuercas: ASTM A194 8M/2H
Conexión final: Bridada (cara elevada tipo B) según EN 1092‑1 PN10; Rosca NPT opcional, extremos para soldar o soldar a tope
Dimensiones de la cara de la brida: Cumple con EN 1092‑1
Operación: Manual (volante/palanca), neumático (carrera lineal), eléctrico (varios giros, tipo on-off/regulación), hidráulico
Estándar de diseño: API 602, BS 1873
Estándar de inspección: API 598
Campos de aplicación
Procesos químicos altamente corrosivos: Se utiliza en líneas de proceso DN32 de cloro-álcali, organoclorados, pesticidas, tintes y otras plantas químicas altamente corrosivas. El material F53 resiste la corrosión por cloruros y ácido-álcali, lo que permite una regulación precisa y un cierre seguro.
Unidades de Hidrotratamiento Petroquímico: Aplicadas en tuberías de hidrógeno y sulfuro de hidrógeno de alta presión DN32 de unidades de hidrocraqueo, hidrotratamiento y reformado catalítico. F53 resiste la fragilización por hidrógeno y la corrosión por tensión de sulfuro, lo que garantiza la seguridad en entornos que contienen hidrógeno.
Sistemas de desalinización de agua de mar: Se utilizan en salidas de bombas de alta presión DN32 y tuberías de dispositivos de recuperación de energía de plantas desalinizadoras de ósmosis inversa (RO) y flash multietapa (MSF). F53 resiste la corrosión con altas concentraciones de cloruro, superior al acero inoxidable 316L.
Ingeniería Offshore: Instalado en ductos de control de agua de mar, petróleo crudo y gas natural DN32 en plataformas marinas, FPSO y ductos submarinos. F53 resiste la corrosión del agua de mar y del gas y petróleo, cumpliendo con los requisitos ambientales de las profundidades marinas.
Protección ambiental y tratamiento de aguas residuales: se aplica en tuberías DN32 para medios con alto contenido de cloro, alto contenido de azufre y alto contenido de ácido, como lixiviados de vertederos, aguas residuales industriales y sistemas de desulfuración de gases de combustión. F53 funciona de manera confiable en ambientes corrosivos complejos.
Uso industrial general: Adecuado para regulación y cierre de agua, ácido, álcali, sal y otros medios altamente corrosivos a baja presión DN32, especialmente en entornos con cloruro y condiciones con riesgos de corrosión bajo tensión.
Ventajas y valor
Resistencia superior a la corrosión: Con PREN ≥40, el acero inoxidable dúplex F53 ofrece entre 4 y 6 veces mejor resistencia a la corrosión por picaduras y grietas que el 316L, y más de 10 veces mejor resistencia al agrietamiento por corrosión bajo tensión que el 304, adecuado para entornos hostiles con iones de cloruro >1000 ppm.
Alta resistencia y peso ligero: límite elástico de F53 ≥550 MPa, más del doble que el de 316L. El espesor de la pared de las válvulas de pequeño diámetro DN32 se puede reducir en un 30 %, el peso en un 20 %, con una capacidad de carga de presión mejorada.
Rendimiento de regulación precisa: la estructura de la válvula de globo permite un control de flujo preciso lineal o de igual porcentaje, superando la característica de solo cierre de las válvulas de compuerta y cumpliendo con los requisitos de control de procesos automatizados.
Compatibilidad e intercambiabilidad con estándares europeos: Cumple estrictamente con EN 1092‑1, EN 12516 y EN 558, totalmente intercambiable con válvulas DN32 PN10 y accesorios de tuberías de las principales marcas europeas, lo que reduce los costos de inventario y reemplazo.
Instalación compacta y sencilla: la válvula DN32 pesa solo 2 a 3 kg y tiene una longitud cara a cara de aprox. 180 mm, lo que permite una instalación flexible en bastidores de tuberías densos y espacios estrechos, lo que reduce los costos de soporte y bastidores de tuberías.
Operación flexible y sin esfuerzo: El diseño de la tuerca del vástago que reduce la fricción da como resultado un torque de operación inferior a 10 N·m para DN32, lo que permite la operación con la punta de los dedos. Los actuadores neumáticos/eléctricos en miniatura son opcionales para control automático remoto.
Seguridad y cumplimiento Cumplimiento: Los diseños a prueba de incendios y explosiones cumplen con API 607 y los estándares de seguridad de instrumentos, verificados por pruebas de terceros, protegiendo al personal y al equipo en sistemas altamente corrosivos.
