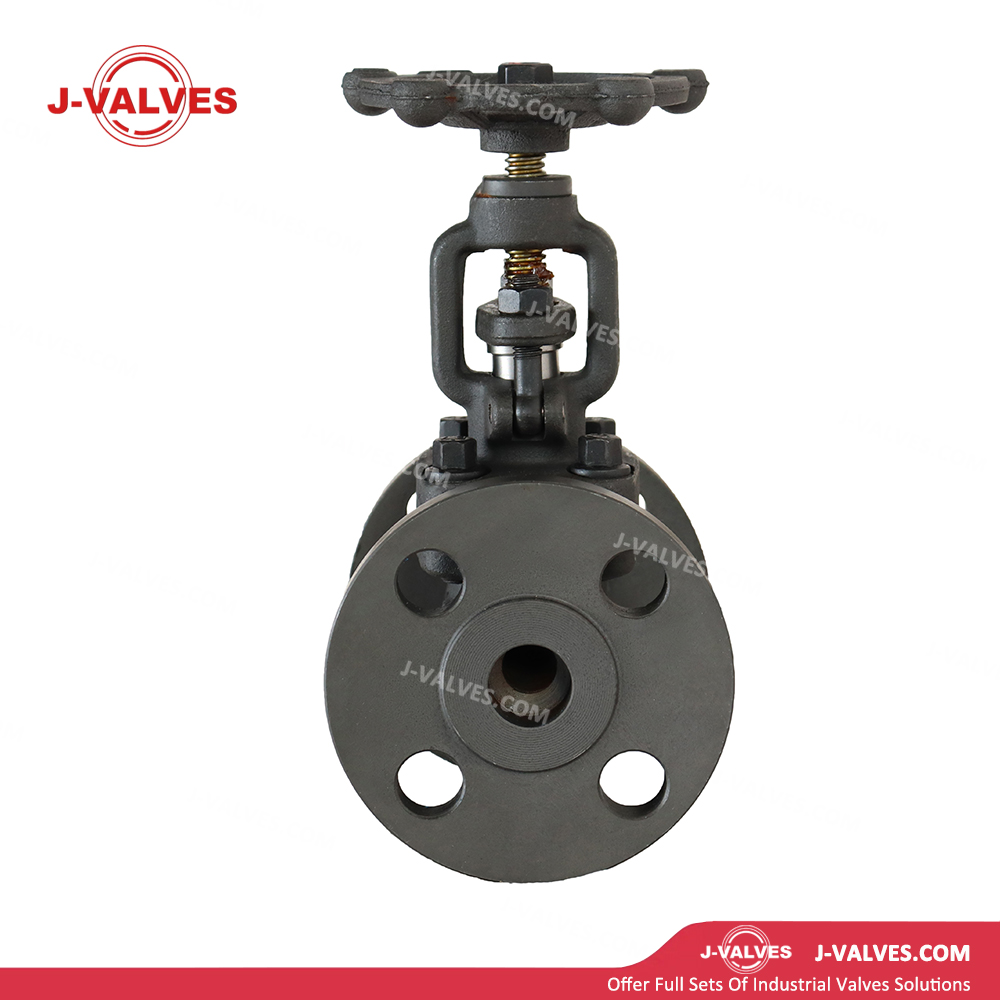

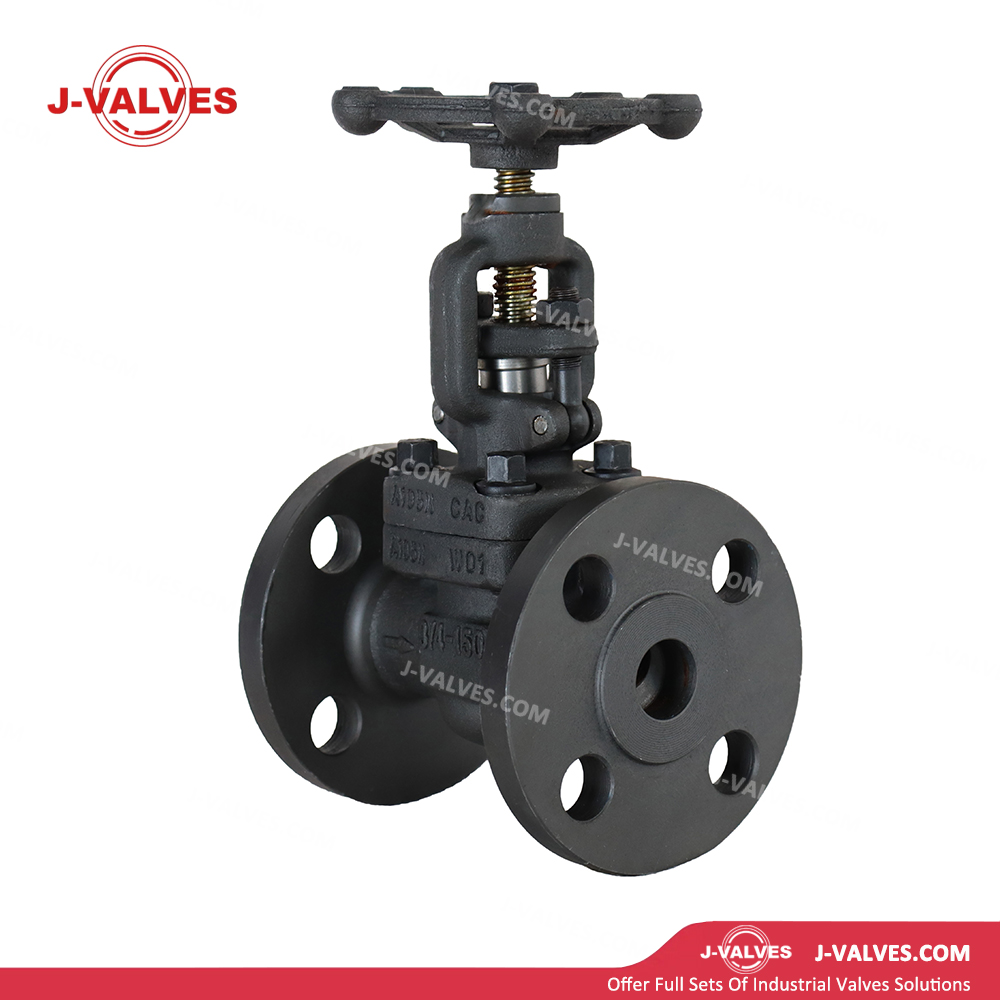

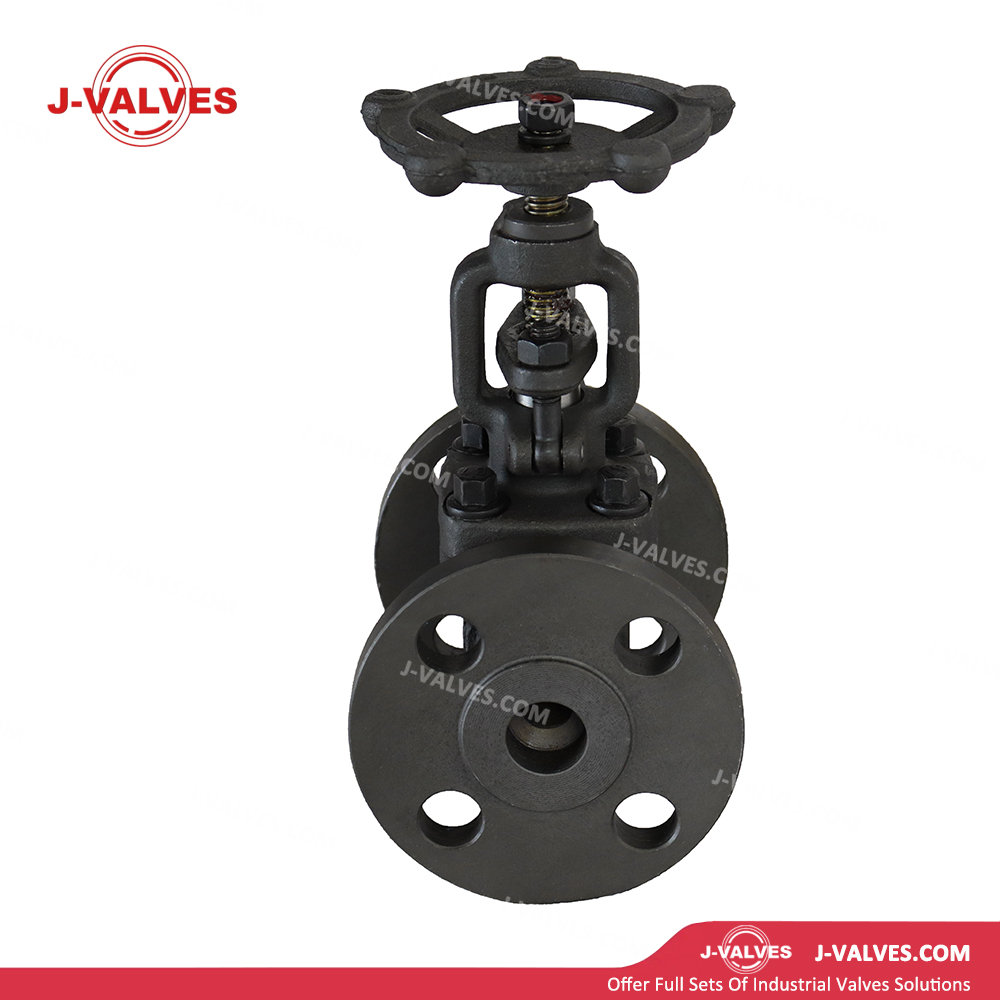

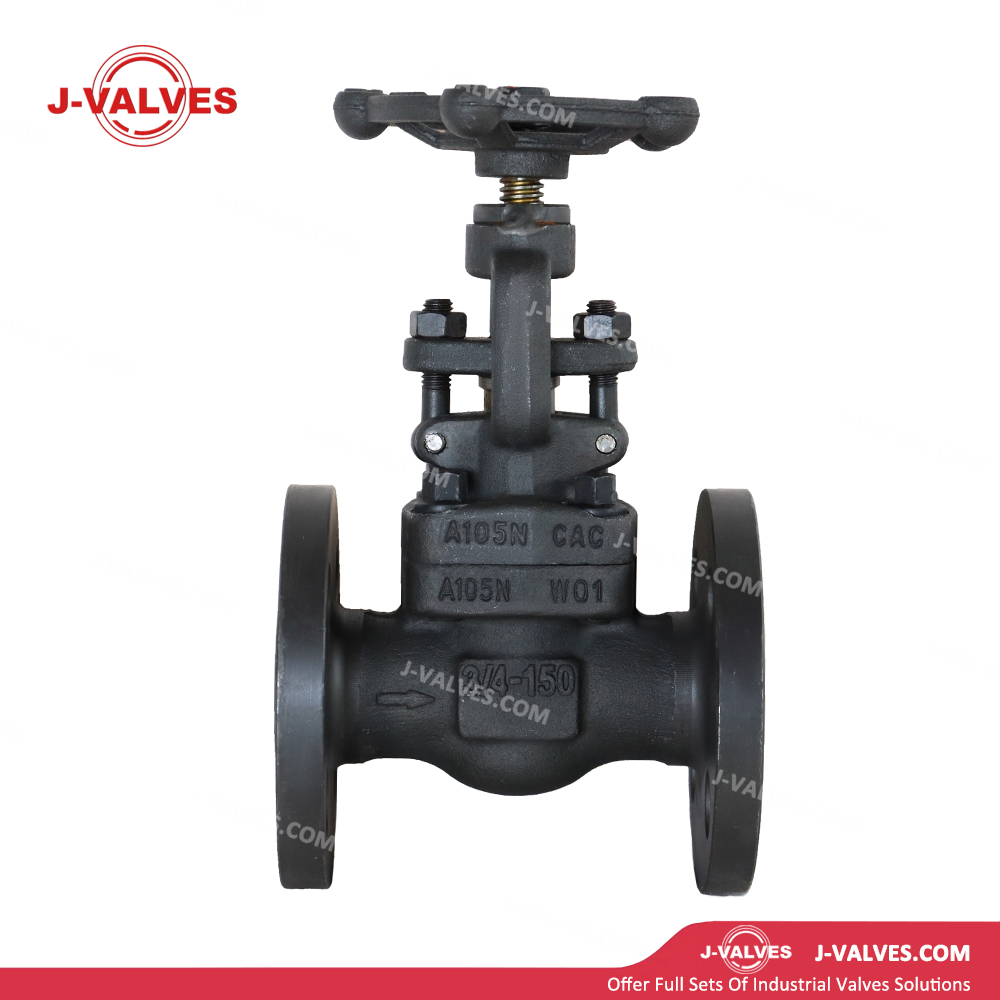

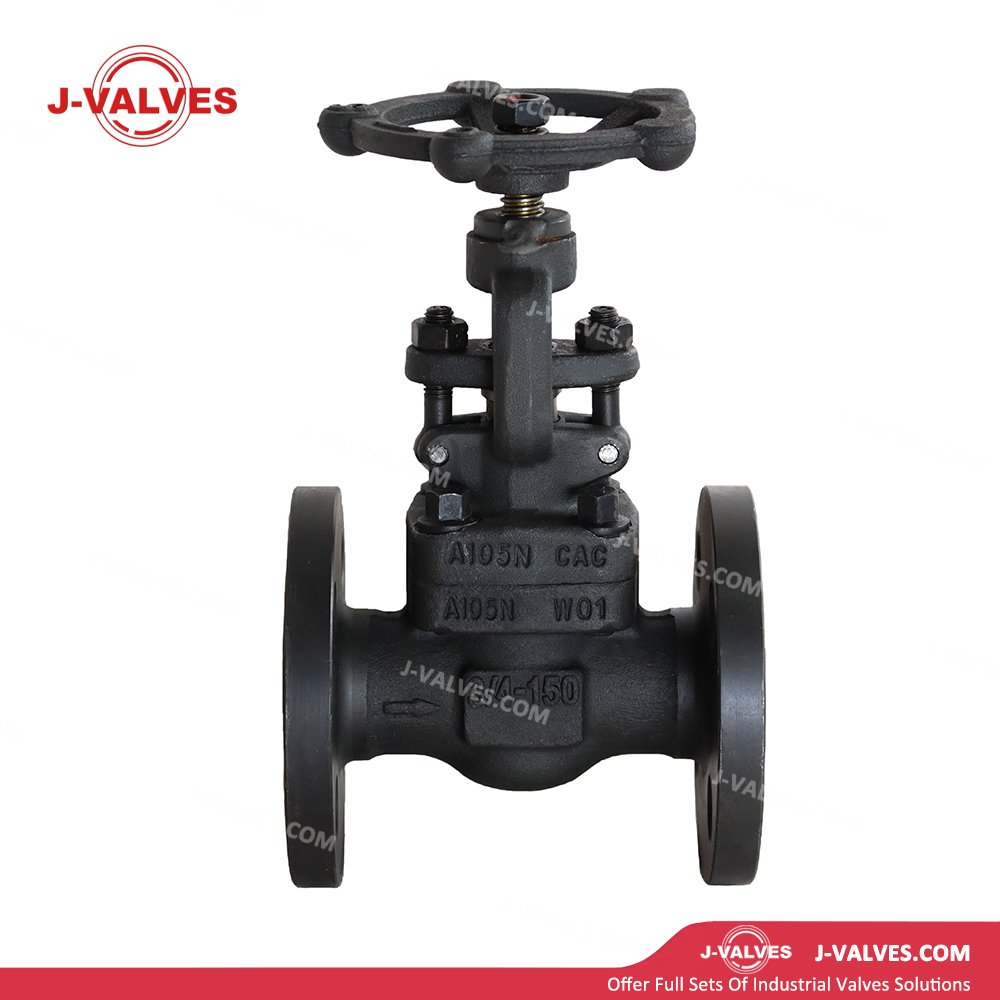

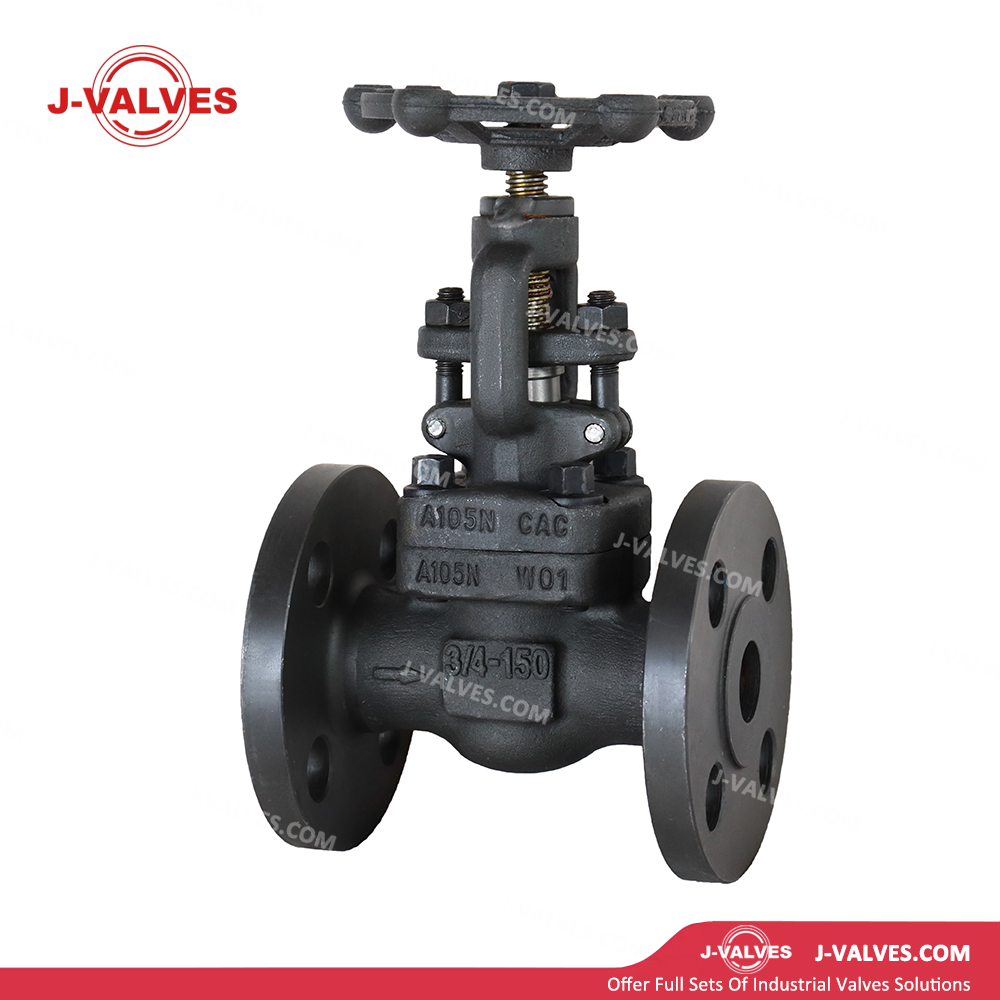

Características de diseño
Construcción de acero al carbono forjado: El cuerpo de la válvula está hecho de acero al carbono forjado ASTM A105N. El tratamiento de normalización refina los granos, mejora la tenacidad y proporciona una microestructura densa con propiedades mecánicas uniformes. Su capacidad de soportar presión es superior a la del acero fundido, lo que lo hace adecuado para aplicaciones de alta presión de pequeño diámetro y condiciones de servicio críticas.
Estructura de válvula de globo de paso recto: El paso de flujo del cuerpo presenta un diseño angular o en forma de S. El disco se mueve verticalmente a lo largo de la línea central del asiento, lo que resulta en carreras de apertura/cierre cortas y un desgaste mínimo de la superficie de sellado, ideal para operaciones frecuentes y control de aceleración preciso.
Sellado de disco y asiento: El disco es reemplazable. Las superficies de sellado están recubiertas con una aleación de estelita o tratadas con endurecimiento corporal, lo que proporciona una excelente resistencia a la erosión y al desgaste y, al mismo tiempo, mantiene un sellado confiable después de ciclos repetidos.
Conexión de brida: Las bridas RF (cara elevada) se aplican de acuerdo con ASME B16.5, Clase 150 (PN20). Ofrece una alta compatibilidad de instalación y una fácil conexión a sistemas de tuberías estándar.
Sistema de sellado de empaque: Se utiliza empaquetadura de PTFE multicapa, grafito flexible o trenzado, con un seguidor de prensaestopas para fuerza de compresión ajustable. Esto garantiza una estanqueidad a largo plazo en el vástago y la empaquetadura se puede reemplazar en línea.
Operación del volante: Mecanismo de volante estándar, en el sentido de las agujas del reloj para cerrar y en el sentido contrario a las agujas del reloj para abrir. Presenta un torque de operación moderado e indicación visual de la posición de la válvula, adecuado para ajustes locales frecuentes.
Compacto y liviano: la estructura de acero forjado de pequeño diámetro de 3/4 de pulgada garantiza un tamaño compacto y un peso liviano, lo que facilita la instalación en paneles de instrumentos, equipos montados sobre patines y diseños de tuberías densas con espacio limitado.
Parámetros técnicos
Diámetro nominal: 3/4' (DN20)
Clase de presión: Clase 150 (PN20)
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo/Capó: Acero al carbono forjado ASTM A105N (normalizado)
Disco: A105N con revestimiento duro de estelita o acero inoxidable 13Cr
Asiento: A105N con revestimiento duro de Stellite o carrocería endurecida
Vástago: acero inoxidable 410/420 o acero inoxidable endurecido por precipitación 17-4PH
Embalaje: Grafito flexible, PTFE, grafito trenzado
Junta: Junta en espiral (anillo interior y exterior), junta compuesta de grafito
Conexión final: Bridada (RF, ASME B16.5)
Operación: Volante (estándar), operador de engranaje opcional, actuador neumático o eléctrico
Estándar de diseño: ASME B16.34, API 602
Estándar de inspección y prueba: API 598
Dimensión cara a cara: ASME B16.10
Aplicaciones
Industria del petróleo y el gas: se utiliza en líneas de instrumentos, sistemas de muestreo, líneas de inyección de productos químicos, sistemas de purga y alivio de presión en bocas de pozo, estaciones de recolección y plantas de procesamiento para un control de flujo preciso y un cierre confiable.
Industria química: Adecuado para regulación de flujo, control de derivación, puntos de ventilación y muestreo en tuberías de proceso, manejo de medios químicos generales y fluidos de hidrocarburos.
Industria energética: Aplicado en tuberías de instrumentos, muestreo de vapor, sistemas de drenaje y líneas de proceso auxiliares en centrales térmicas y centrales nucleares.
Construcción naval e ingeniería offshore: Se utiliza para el control de tuberías de fuel oil, aceite lubricante, agua de refrigeración y sistemas de aire comprimido en embarcaciones, cumpliendo con los requisitos de la sociedad de clasificación.
Industria general: Adecuado para estrangulación, control de encendido/apagado y aislamiento confiable de agua, petróleo, gas, vapor y otros medios.
Ventajas y valores
Excelente regulación precisa: la característica de flujo lineal de las válvulas de globo permite un control fino del flujo incluso en aberturas pequeñas, superando la característica de igual porcentaje de las válvulas de bola, especialmente para aplicaciones de estrangulación.
Sellado confiable y cierre hermético: El sellado suave o de metal con metal entre el disco y el asiento garantiza un rendimiento de sellado estable después de operaciones repetidas, con una tasa de fuga que alcanza API 598 cero fugas o ISO 5208 Tasa A/B.
Excelente resistencia a la presión del acero forjado: el acero forjado A105N presenta una estructura densa libre de defectos de fundición. Con una tenacidad mejorada después de la normalización, proporciona altos márgenes de seguridad en servicios de alta presión de diámetro pequeño y una vida útil más larga que las válvulas de acero fundido.
Operación intuitiva y fácil mantenimiento: La operación con volante permite una indicación clara de la posición. El prensaestopas se puede apretar o reempacar en línea; Los discos y asientos se pueden reemplazar individualmente, lo que reduce los costos del ciclo de vida.
Instalación flexible y estandarizada: los extremos con bridas son totalmente compatibles con tuberías estándar. El tamaño pequeño de 3/4' permite una disposición densa, ideal para paneles de instrumentos, patines y áreas con espacio limitado.
Dirección del flujo para protección del sellado: El diseño de flujo de entrada baja y salida alta utiliza presión media para ayudar al sellado, reduciendo el par de cierre y evitando la erosión directa de las superficies de sellado por el fluido de alta velocidad.
Notable rentabilidad: la construcción de acero forjado garantiza costos de fabricación controlables para válvulas de pequeño diámetro. La clasificación Clase 150 cubre la mayoría de las aplicaciones de presión media y baja, ofreciendo un mejor rendimiento de costos que los productos de acero inoxidable y de alta presión.
