J-VALVES
Características de construcción

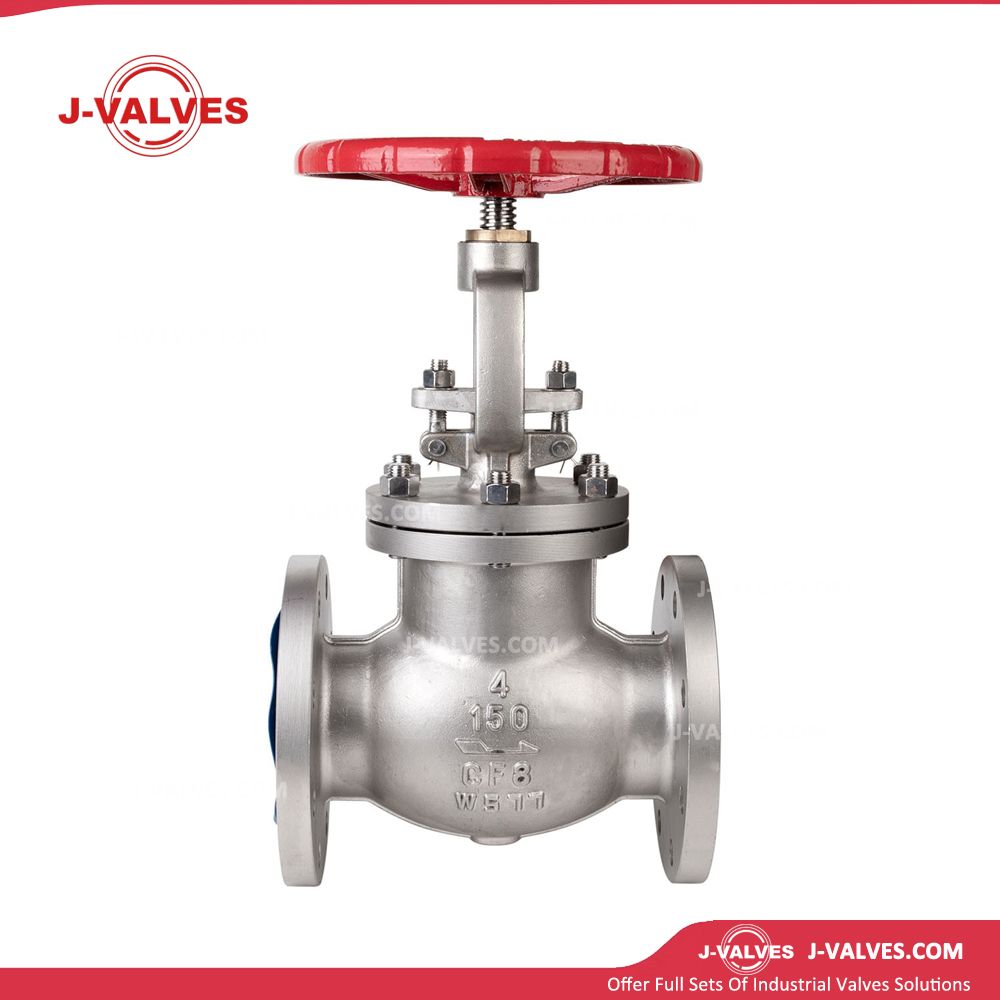

Material de acero inoxidable: El cuerpo de la válvula está hecho de acero inoxidable forjado o fundido con precisión, incluidos CF8 (304), CF8M (316), CF3 (304L), CF3M (316L), etc., y presenta una excelente resistencia a la corrosión para cumplir con condiciones de servicio que van desde medios levemente corrosivos hasta medios altamente corrosivos.
Estructuras opcionales: patrón recto/patrón de ángulo/patrón en Y
Patrón recto (tipo T): La estructura más común con resistencia al flujo moderada, adecuada para condiciones generales de trabajo.
Patrón de ángulo (tipo 90°): cambia la dirección del flujo en 90°, simplifica el diseño de las tuberías y ahorra codos.
Patrón en Y (tipo de vástago oblicuo): el paso de flujo está inclinado en forma de Y con una resistencia al flujo cercana a la de las válvulas de compuerta, ideal para aplicaciones de alta diferencia de presión y baja resistencia al flujo.
Ajuste preciso del disco y el asiento: el disco es reemplazable. El sellado del metal duro se logra recubriendo las superficies de sellado con una aleación de estelita o utilizando acero inoxidable integral; Se logra cero fugas con materiales de sellado blandos integrados como PTFE y PPL.
Diseño de vástago ascendente: El vástago impulsa el disco para que se levante verticalmente, con una carrera de apertura/cierre corta y un par de operación estable, adecuado para servicios de regulación frecuentes.
Sello de fuelle opcional: el vástago está equipado con un sello de fuelle metálico para lograr cero fugas externas en el vástago, cumpliendo con los requisitos para medios tóxicos, inflamables y valiosos o con estrictas regulaciones ambientales.
Diseño del asiento trasero: se forma un sello metálico entre el vástago y el capó en la posición completamente abierta, lo que permite el reemplazo del empaque en línea y mejora la disponibilidad del sistema.
Operación del volante/actuador: Estándar con operación del volante; Puede equiparse con operadores de engranajes, actuadores neumáticos, eléctricos o hidráulicos para control remoto y automatización.
Indicación clara de dirección del flujo: la flecha de flujo está fundida en el cuerpo de la válvula para garantizar una instalación correcta con entrada baja y salida alta, optimizando el rendimiento del sellado y la vida útil.
Parámetros técnicos
Rango de tamaño: 1/2 ″ a 24 ″ (DN15 a DN600)
Clase de presión: 150 lb a 2500 lb (PN20 a PN420)
Rango de temperatura: -29 ℃ a +425 ℃
Materiales
Cuerpo de válvula: CF8, CF8M, CF3, CF3M, CK20, CN7M (Aleación 20)
Disco/Asiento: CF8+Stellite, CF8M+Stellite, SS316, SS316L, Monel, Hastelloy
Vástago: SS304, SS316, SS316L, 17-4PH, XM-19
Embalaje: PTFE, grafito flexible, grafito trenzado, grafito de baja temperatura
Juntas : Juntas en espiral (304/316 + grafito), juntas de anillo metálico (octogonal, ovalada)
Conexiones finales
Bridas : RF, RTJ, FM, conforme a ASME B16.5
Soldado : BW (soldadura a tope), SW (soldadura por enchufe)
Roscado : NPT, BSP (diámetro pequeño)
Operación : Volante, volante de impacto, operador de engranajes, neumático, eléctrico, hidráulico
Estándares de diseño : ASME B16.34, API 602, BS 1873
Estándares de prueba : API 598, API 6D
Dimensiones cara a cara: ASME B16.10
Aplicaciones
Industria química : Regulación precisa y cierre confiable de ácidos, álcalis, sales, solventes orgánicos y fluidos poliméricos, protegiendo reactores y equipos posteriores.
Refinación de petróleo : Control de petróleo y gas a alta temperatura y alta presión en unidades de destilación atmosférica y al vacío, craqueo catalítico e hidrogenación.
Industria farmacéutica : Cumple con los requisitos GMP y FDA, se utiliza para regular el vapor limpio y los medios de proceso en API y producción de formulaciones; El tipo de sello de fuelle garantiza cero contaminación.
Alimentos y Bebidas : Control higiénico en sistemas de limpieza CIP/SIP, tuberías de jarabes y lácteos; El material 316L cumple con los estándares 3A.
Marina y construcción naval : sistemas de refrigeración de agua de mar, sistemas de agua de lastre y sistemas de agua de sentina; El material CF8M resiste la corrosión del agua de mar.
Industria energética: regulación de alta temperatura y alta presión en el agua de alimentación de calderas, vapor principal y sistemas de extracción; Los cuerpos de válvulas forjados cumplen con los códigos de calderas ASME Sección I.
GNL e ingeniería criogénica: material CF8/CF3M con casquete extendido, adecuado para medios criogénicos como GNL, LOX y LIN a -196 ℃.
Protección Ambiental y Tratamiento de Aguas : Control de medios corrosivos en sistemas de tratamiento de aguas residuales, reutilización de aguas recuperadas y desulfuración de gases de combustión.
Industria Papelera : Regulación y aislamiento de licor negro, licor blanco y químicos blanqueadores, resistentes a ambientes altamente corrosivos.
Ventajas y valor
Excelente rendimiento de regulación : el movimiento lineal entre el disco y el asiento, combinado con diferentes diseños de ángulos de cono, ofrece características de flujo lineal o de igual porcentaje para cumplir con requisitos precisos de control de procesos.
Alta confiabilidad del sellado : el sellado metálico resiste altas temperaturas y presiones; el sellado suave logra fugas clase VI cero; La opción de fuelle elimina por completo el riesgo de fugas externas del vástago.
Amplia compatibilidad de materiales : Serie completa de aceros inoxidables, incluidos 304/316/316L/Alloy 20, que cubren una gama completa de condiciones, desde corrosión leve a fuerte y temperaturas bajas a altas.
Mantenimiento económico y conveniente : El disco y el asiento se pueden reemplazar individualmente sin retirar completamente la válvula; El diseño del asiento trasero permite el reemplazo de la empaquetadura presurizada.
Fuerte compatibilidad de estándares : cumple con los principales estándares globales, incluidos ASME, API, ISO y GB, lo que facilita el diseño, la selección y la adquisición para proyectos internacionales.
