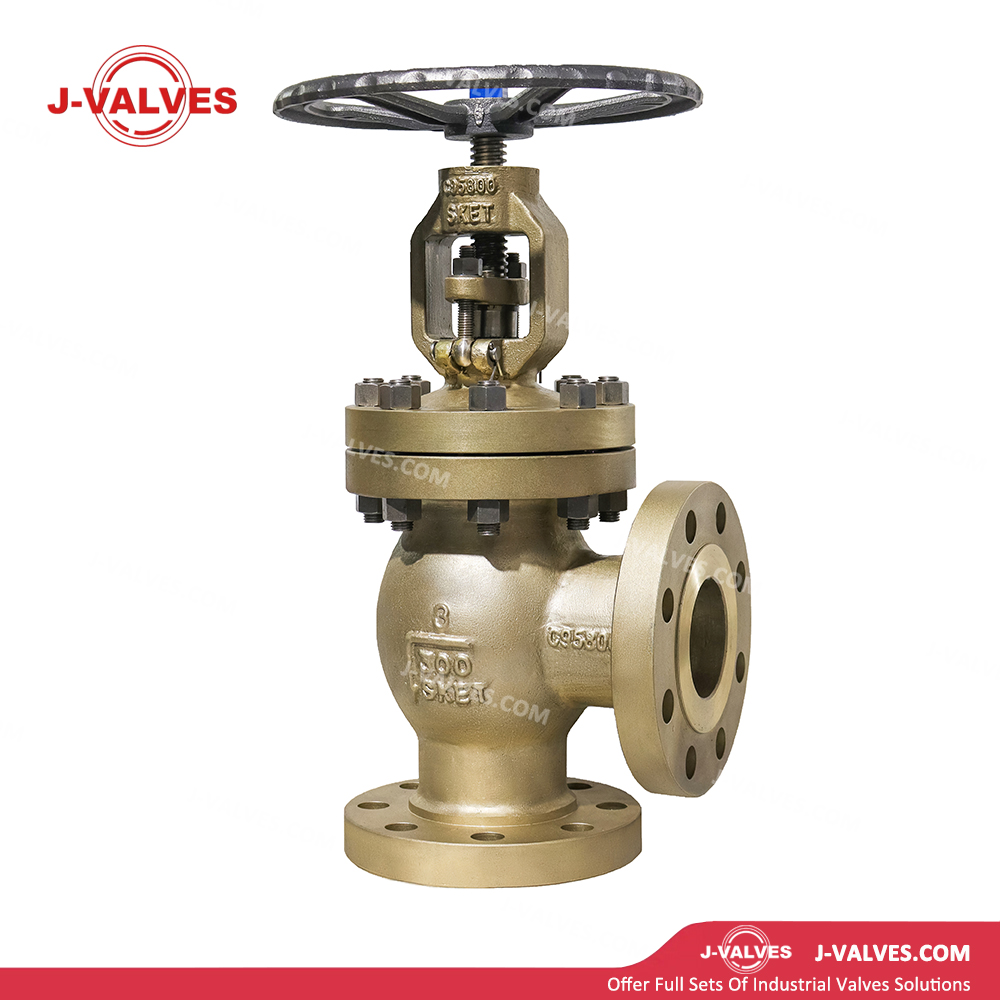

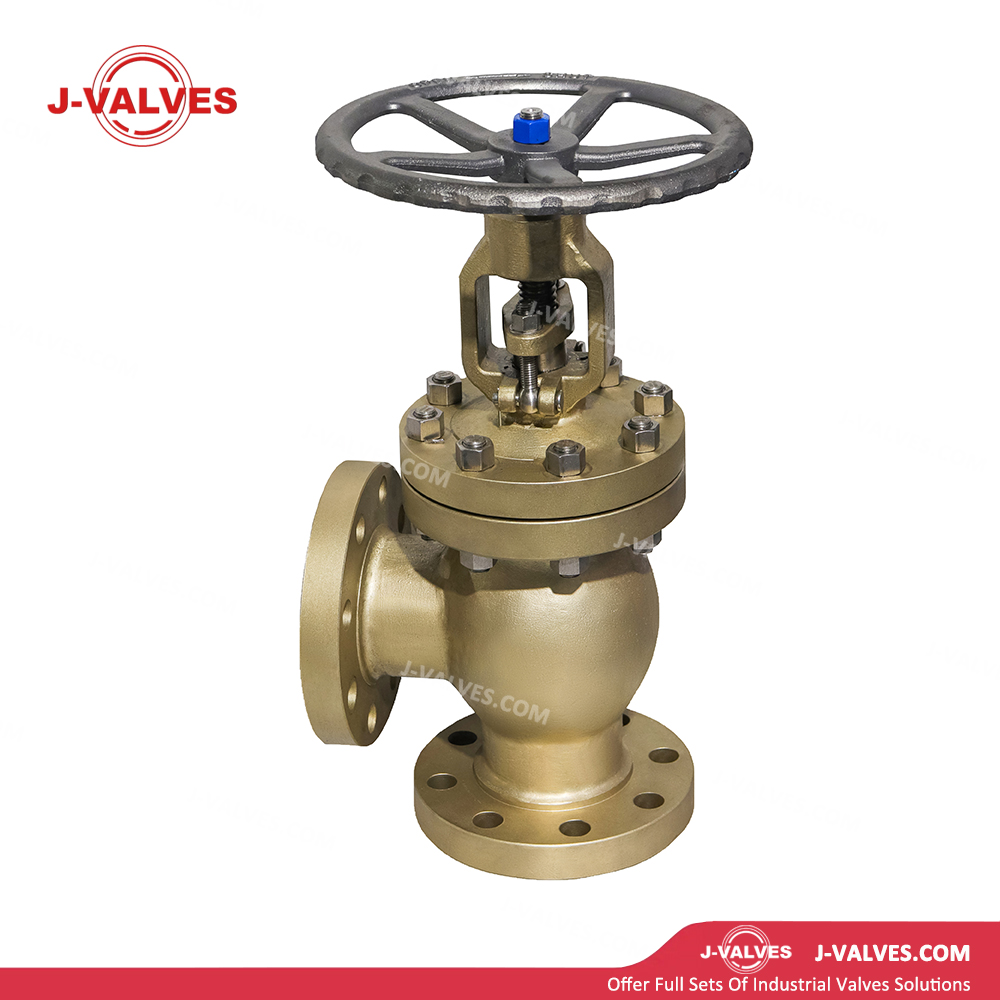

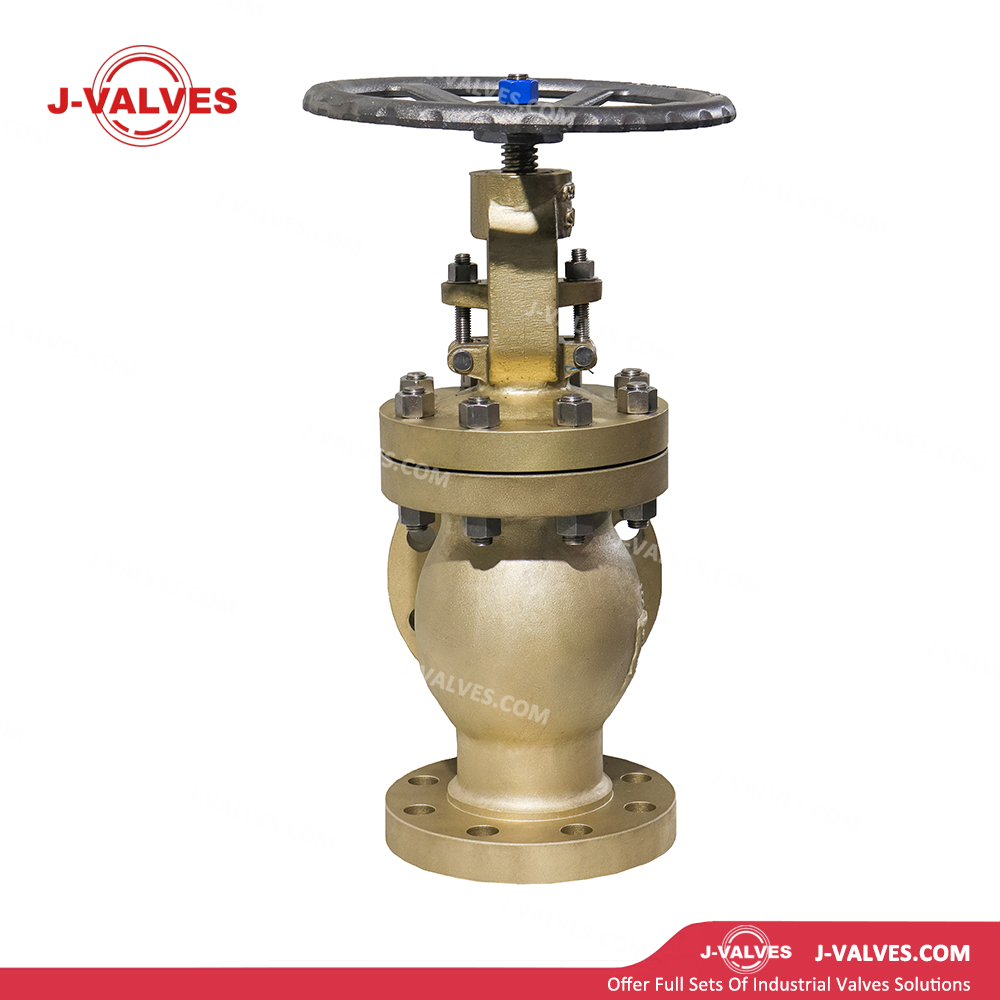

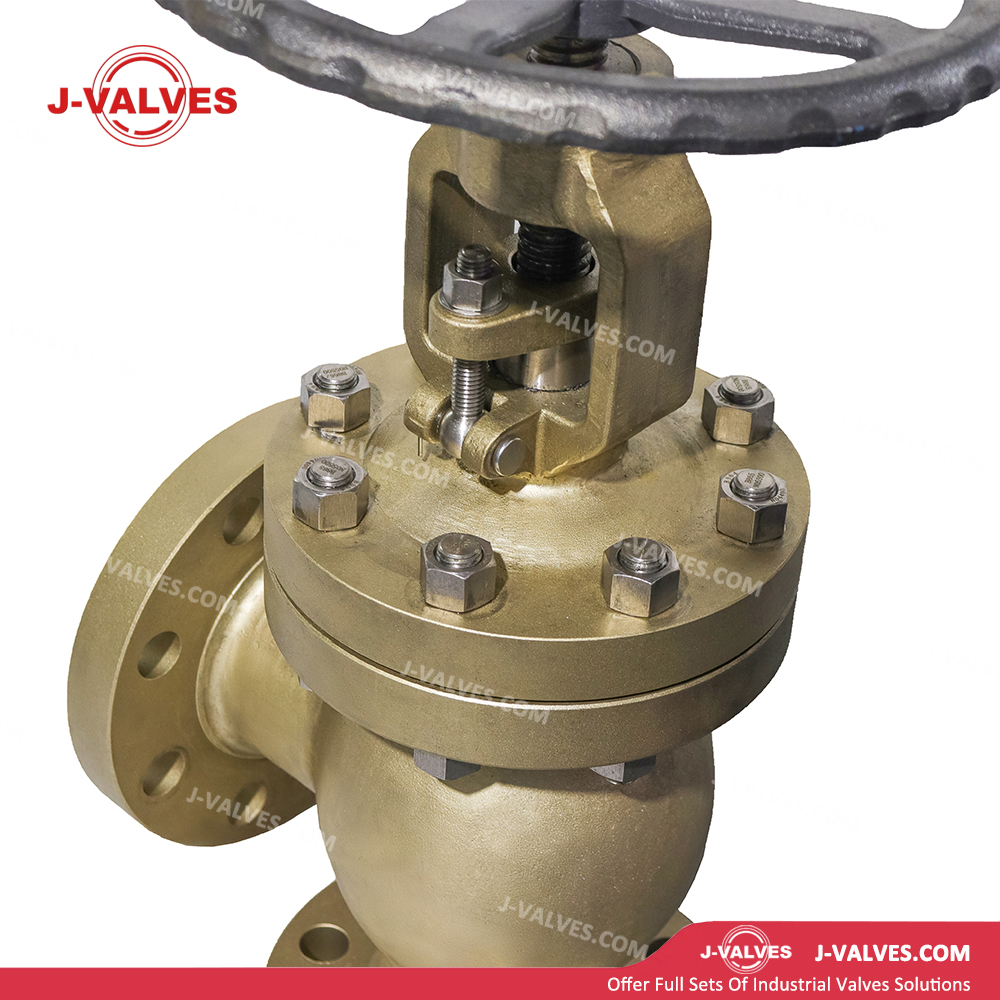

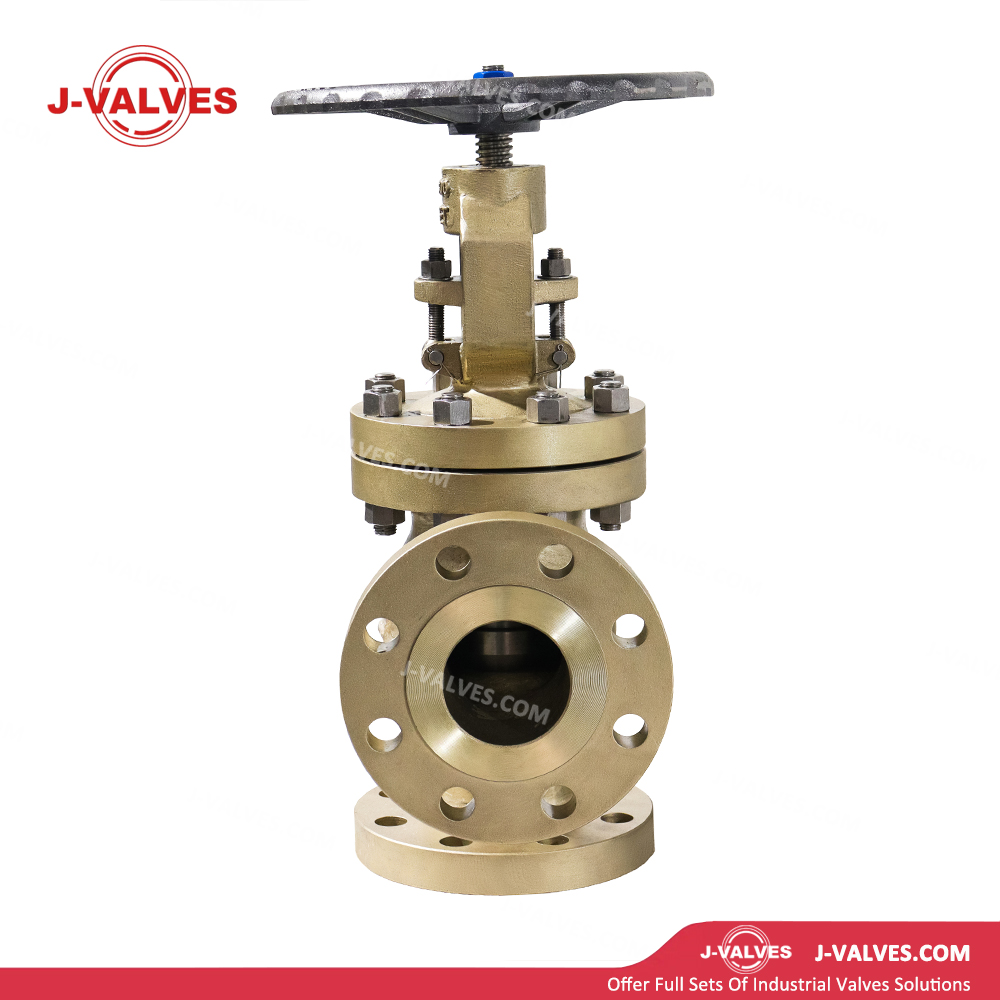

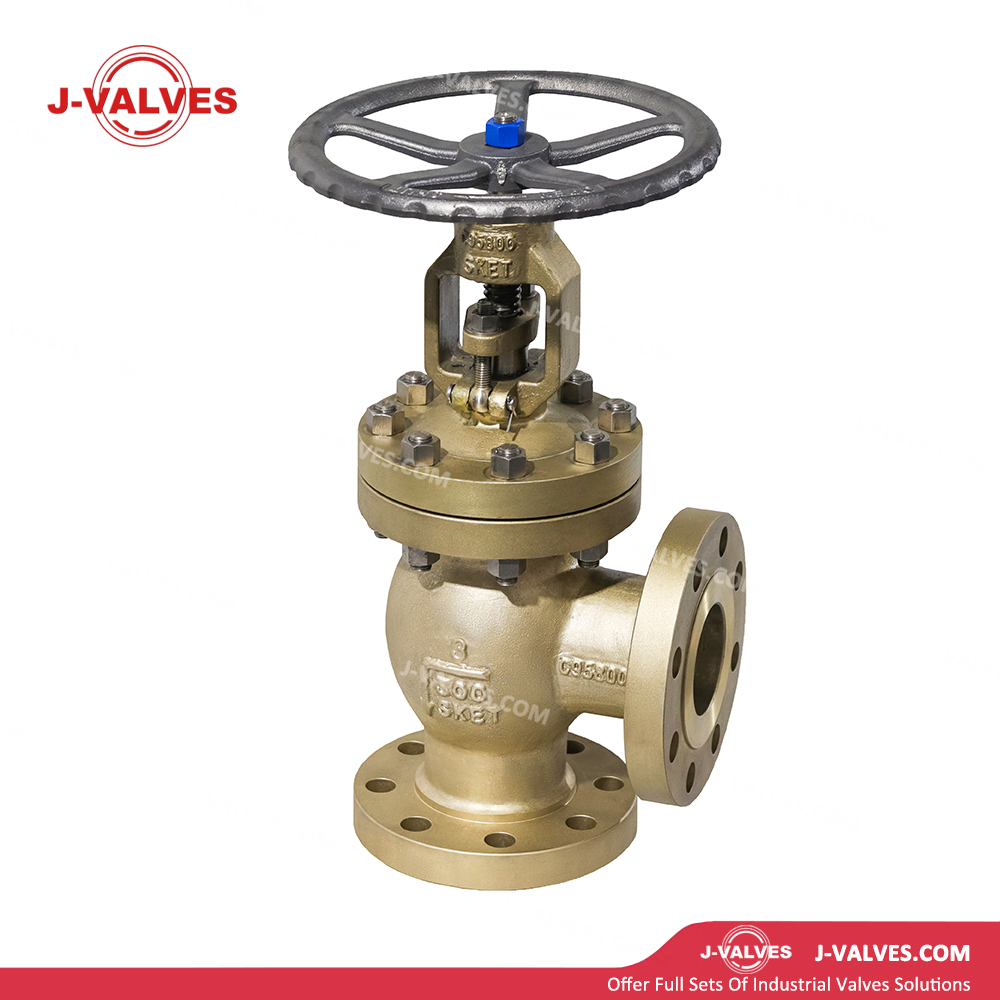

Válvula de globo en ángulo de 3'300LB C95800

Construcción de bronce de níquel-aluminio C95800: El cuerpo de la válvula está fabricado con bronce de níquel-aluminio ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn), que contiene entre 8,5 y 9,5 % de níquel, entre 4,0 y 5,0 % de aluminio, entre 4,0 y 5,0 % de hierro y entre 0,8 y 1,5 % de manganeso. Ofrece una excelente resistencia a la corrosión del agua de mar, alta resistencia a la cavitación y la corrosión por erosión e inhibe eficazmente la bioincrustación marina, lo que lo hace adecuado para inmersión a largo plazo en agua de mar y entornos marinos de presión media a alta.

Diseño en ángulo de 90°: Los puertos de entrada y salida están dispuestos en un ángulo de 90° para redirigir el flujo y al mismo tiempo adaptarse a diseños de tuberías con espacio limitado. Esto reduce la necesidad de accesorios acodados, simplifica el diseño de tuberías y reduce los costos de instalación y los requisitos de espacio.

Características de control de la válvula de globo: El disco se mueve linealmente a lo largo de la línea central del asiento con un recorrido corto. Cuando está cerrado, las superficies de sellado del disco y del asiento coinciden estrechamente para un cierre confiable. En posiciones parcialmente abiertas, el área de estrangulación anular entre el disco y el asiento permite un control de flujo preciso, ideal para regular el servicio.

Conexiones bridadas de presión media a alta: El cuerpo de la válvula está equipado con bridas de cara elevada (RF) que cumplen con ASME B16.5 Clase 300. Para la configuración Clase 300 de 3 pulgadas, el diámetro exterior de la brida es de 210 mm, el diámetro del círculo de pernos es de 168,3 mm, 8 pernos M20 y el espesor de la brida es de 28,6 mm, lo que garantiza una integridad confiable de la junta y un sellado a 5,1 MPa.

Par de funcionamiento bajo: la tuerca del vástago utiliza materiales que reducen la fricción (aleación de cobre o compuesto autolubricante) con roscas mecanizadas con precisión para minimizar la fricción de elevación. El tamaño de 3 pulgadas es liviano para operación manual y puede equiparse con pequeños actuadores.

Diseño a prueba de incendios: Cumple con API 607. El empaque de grafito y los elementos de sellado metálicos mantienen la integridad del sellado en condiciones de incendio para evitar fugas de medios.

Vástago a prueba de explosiones: El vástago está integralmente forjado y montado en la parte superior con escalones antiexplosiones y anillos de sellado. Incluso si el prensaestopas se afloja accidentalmente, el vástago queda retenido por el capó para mayor seguridad operativa.

Sello de empaque de grafito: El prensaestopas utiliza empaquetaduras trenzadas de grafito flexible o conjuntos de anillos de grafito. Con un amplio rango de temperatura de −29 °C a +500 °C, permanece flexible a bajas temperaturas y proporciona una excelente autolubricación para un sellado dinámico confiable a largo plazo del vástago.

Nervios guía: Los nervios guía internos en el cuerpo de la válvula estabilizan el movimiento del disco, evitan la desalineación, aseguran una carga uniforme de las superficies de sellado, evitan pegados y rayaduras y extienden la vida útil.

Diseño antiincrustaciones marinas: la aleación C95800 forma una densa capa protectora de óxido que inhibe la adhesión de percebes, algas y otros organismos marinos. El diseño aerodinámico del disco reduce los puntos de incrustación y reduce la frecuencia de mantenimiento.

Diseño compacto y liviano: la válvula de ángulo de 3 pulgadas tiene una longitud aproximada entre caras de 330 mm, una altura de 280 mm y un peso de 15 a 20 kg. Se instala fácilmente en áreas con espacio limitado, como compartimentos de barcos y plataformas marinas, lo que reduce los costos de la estructura de soporte.

Funcionamiento: Manual (volante/palanca), neumático (carrera lineal), eléctrico (multivuelta, todo-apagado/modulante), hidráulico

Sistemas marinos de agua de mar: se utilizan para regular y cerrar el flujo en sistemas a bordo de 3 pulgadas de presión media a alta, incluidos agua de lastre, agua de sentina, agua contra incendios y agua de mar de refrigeración. C95800 proporciona resistencia a la corrosión del agua de mar y rendimiento antiincrustante para cumplir con los requisitos de la sociedad de clasificación.

Ingeniería de plataformas marinas: se aplica en sistemas de elevación, enfriamiento, protección contra incendios y servicios públicos de agua de mar en plataformas petrolíferas marinas, FPSO y plataformas de perforación. Resiste la doble corrosión de la atmósfera marina y la inmersión en agua de mar; La configuración en ángulo se adapta a los diseños espaciales de la plataforma.

Plantas Desaladoras de Agua de Mar: Se utilizan en líneas de sistemas de recuperación de energía y descarga de bombas de alta presión para procesos de desalinización RO, MSF y MED. Resiste agua de mar de alta salinidad y medios de limpieza químicos; La clasificación Clase 300 satisface las demandas de desalinización con membrana de alta presión.

Industria química marina: Adecuado para líneas de salmuera y agua de mar concentrada de 3 pulgadas en producción de sal, extracción de bromo, extracción de magnesio y procesos similares, resistiendo soluciones salinas de alta concentración en condiciones de presión media a alta.

Equipo submarino: Se utiliza en líneas de control de presión media a alta de 3 pulgadas para colectores de válvulas submarinas, tuberías submarinas y paneles ROV. C95800 resiste la presión del agua de mar y la corrosión para servicios en aguas profundas.

Servicio industrial general: ideal para la regulación y aislamiento de medios corrosivos de presión media a alta de 3 pulgadas, incluidos agua de mar, agua salobre y soluciones de salmuera, especialmente en ambientes marinos y altamente corrosivos.

Resistencia a la corrosión del agua de mar a presión media a alta: El bronce de níquel-aluminio C95800 exhibe una tasa de corrosión en agua de mar de solo 1/50 de la del acero al carbono y 1/10 de la del latón. Se forma una densa película protectora de Al₂O₃·CuO en la superficie, resistente a la corrosión bajo inmersión prolongada a presión Clase 300 con una vida útil superior a 20 años.

Excelente rendimiento antiincrustante: la superficie de bronce de níquel y aluminio desalienta la adhesión de organismos marinos, lo que reduce la obstrucción por percebes y algas. Los intervalos de mantenimiento se amplían entre 3 y 5 veces, lo que reduce la frecuencia y los costos de la limpieza en dique seco, especialmente para instalaciones marinas de larga inmersión.

Configuración de ángulo optimizada para el espacio: la dirección del flujo de 90° reduce los codos de las tuberías, se adapta a espacios de instalación reducidos y reduce la pérdida de presión y los costos de instalación en más de un 30 %.

Regulación de flujo precisa: el diseño de la válvula de globo permite un control de flujo lineal o de igual porcentaje, superior al rendimiento de solo cierre de las válvulas de compuerta, lo que respalda el control automatizado del proceso.

Compatibilidad electroquímica: la baja diferencia de potencial galvánico con cascos de acero y tuberías de acero inoxidable garantiza una buena compatibilidad con los sistemas de protección catódica, evita la corrosión galvánica, mejora la confiabilidad general del sistema y reduce los costos de protección contra la corrosión.

Instalación sencilla y compacta: Con un peso de solo 15 a 20 kg y una longitud entre caras de aproximadamente 330 mm, la válvula de ángulo de 3 pulgadas se instala de manera flexible en compartimentos de barcos y módulos de plataforma, lo que reduce los costos de soporte y soporte de tuberías en más de un 30 %.

Operación liviana y flexible: El diseño de la tuerca del vástago con fricción reducida da como resultado un torque de operación inferior a 25 N·m para el tamaño de 3 pulgadas, lo que permite la operación con una sola mano. Se pueden instalar pequeños actuadores neumáticos o eléctricos para un control automatizado remoto.

Soporte de certificación de sociedades de clasificación: aprobaciones de tipo disponibles a pedido de ABS, DNV, BV, CCS y otras sociedades de clasificación líderes, que cumplen con los requisitos de clasificación marina y costa afuera, acortan los ciclos de aceptación del propietario y mejoran la competitividad del proyecto.
