J-VALVES

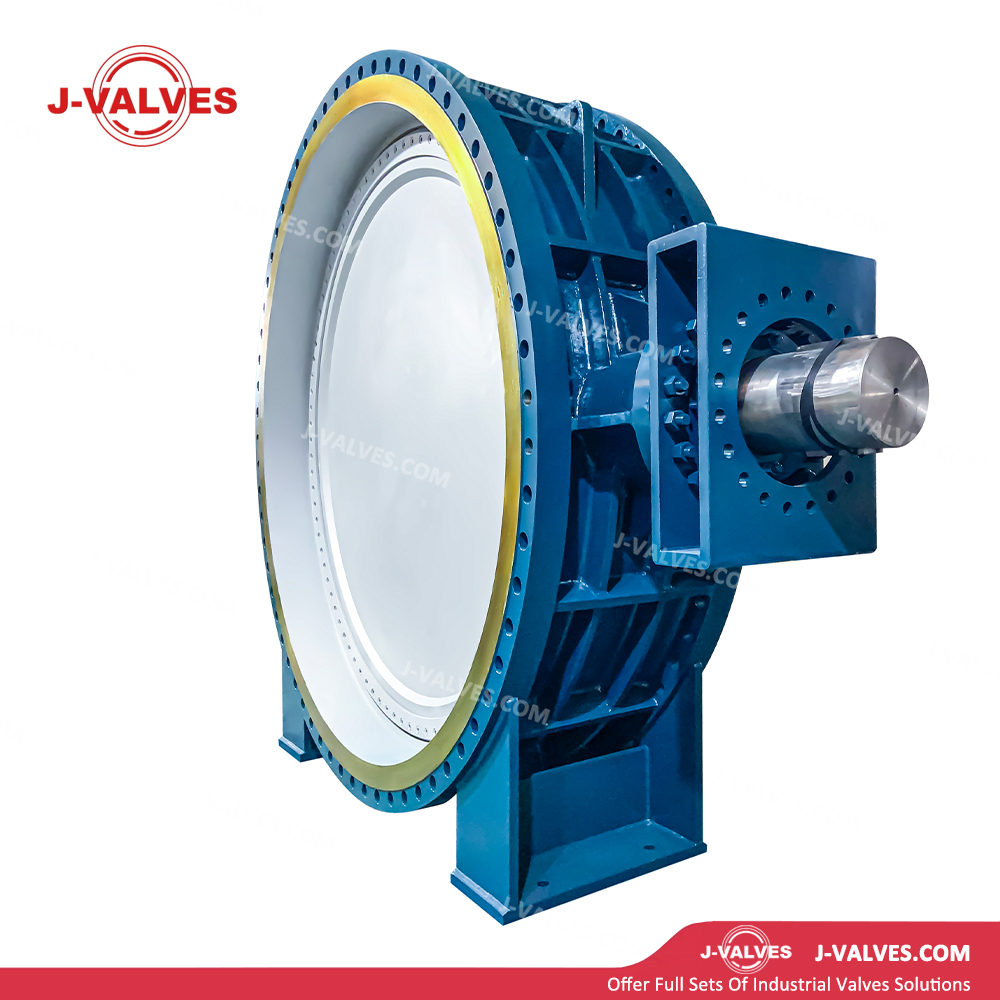

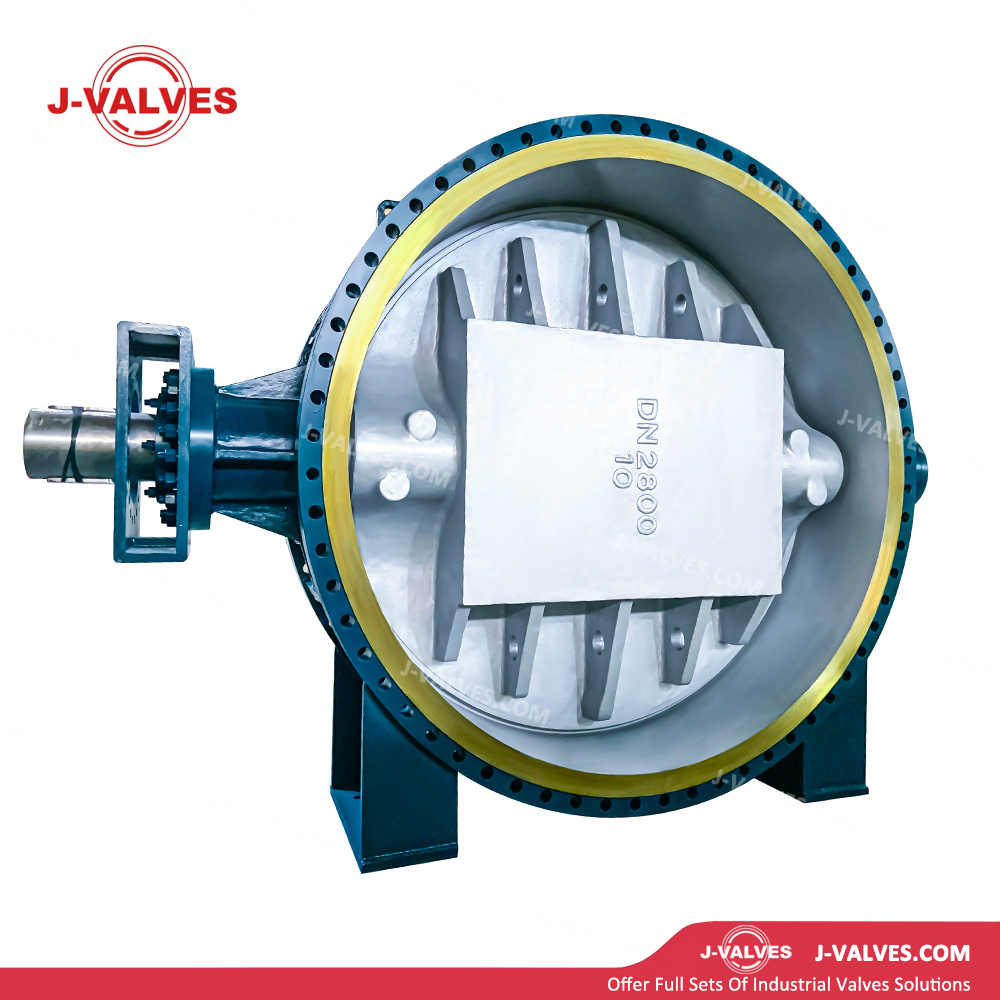

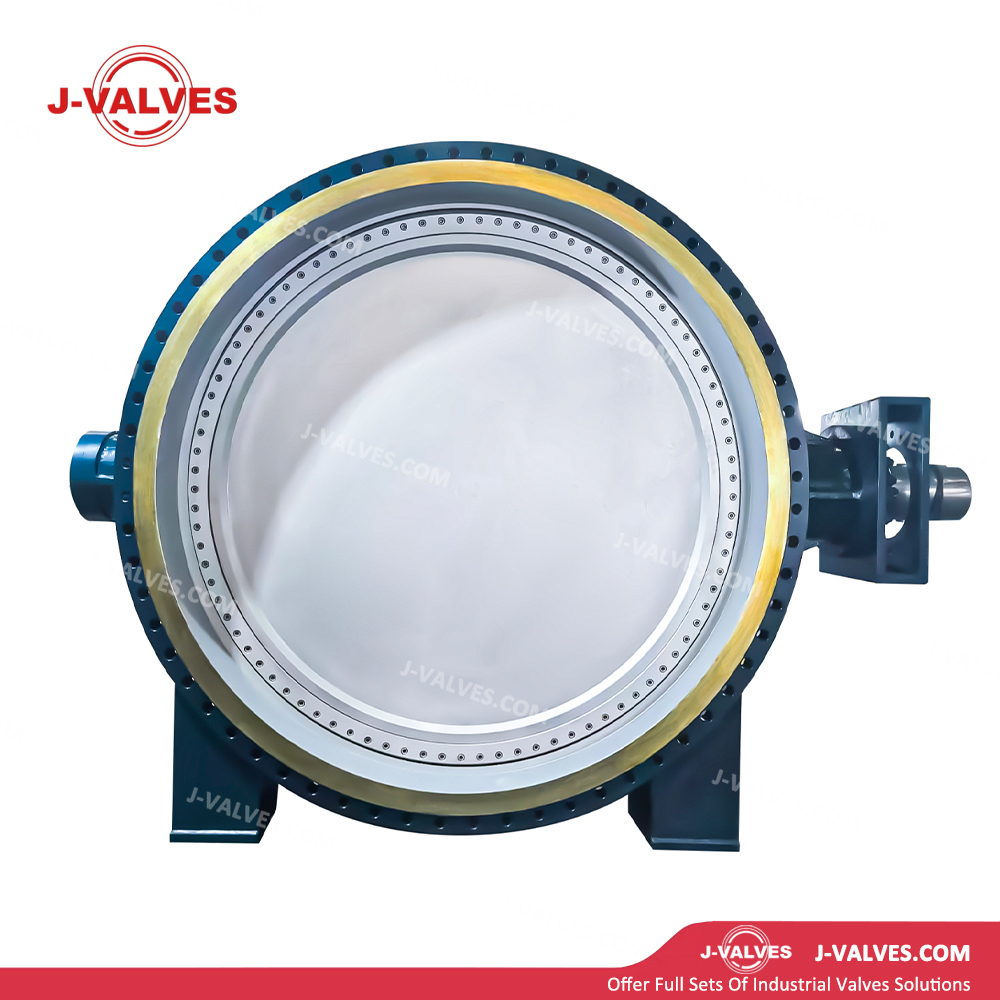

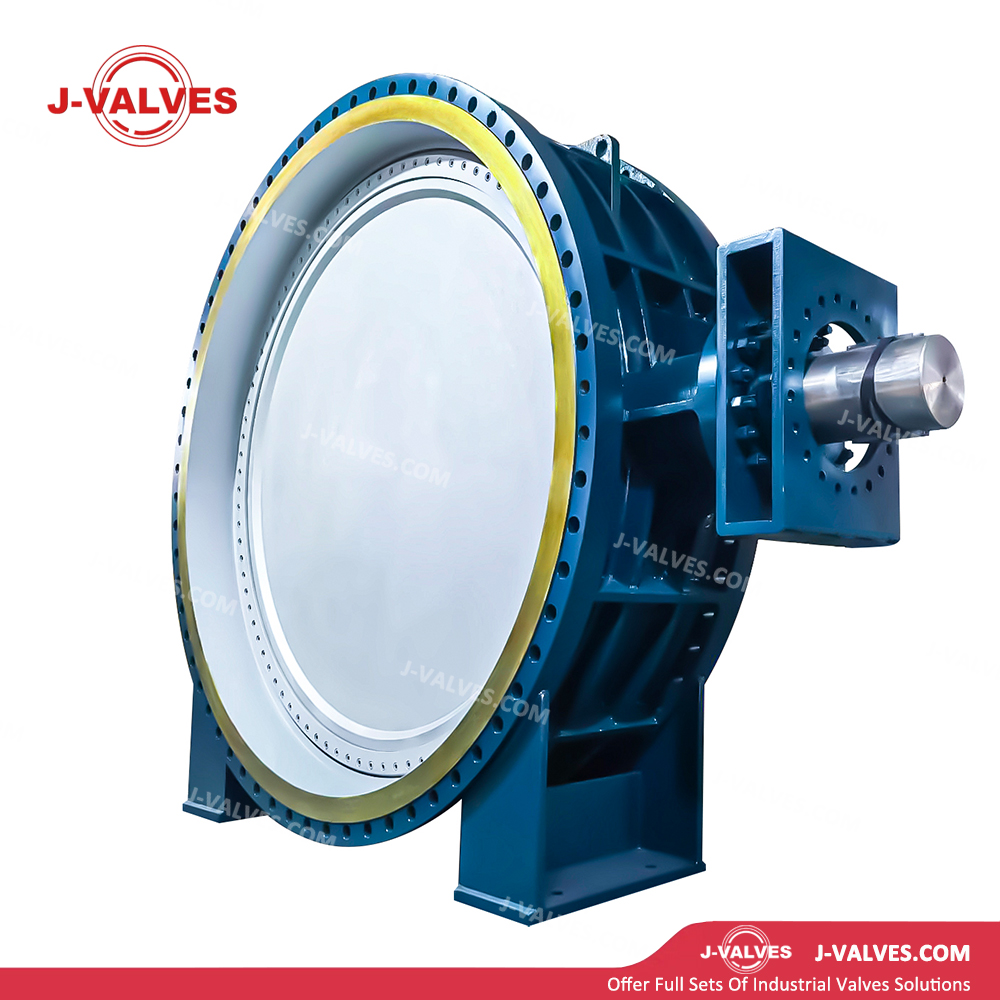

Material de acero al carbono WCB: el cuerpo de la válvula está fabricado en acero al carbono WCB con alta resistencia y excelente resistencia a la presión, adecuado para condiciones de trabajo de gran diámetro de presión media y baja.
Diseño triple excéntrico: Al adoptar una estructura excéntrica tridimensional (excentricidad axial, excentricidad radial y excentricidad angular), permite la apertura y el cierre sin fricción entre el disco y el asiento, lo que extiende enormemente la vida útil de los componentes de sellado.
Sello duro de metal: el asiento de la válvula adopta una estructura de sellado compuesta de acero inoxidable multicapa y grafito, que presenta resistencia a altas temperaturas y resistencia al desgaste. Funciona bien en condiciones de alta temperatura, alta presión y medios que contienen partículas.
Conexión bridada: diseñada con brida RF (cara elevada) que cumple con las normas EN 1092-1 y GB/T 9113, lo que garantiza una instalación confiable y estanqueidad para tuberías de gran diámetro.
Sellado bidireccional: La exclusiva estructura triple excéntrica logra un sellado bidireccional sin fugas, cumpliendo con los requisitos ISO 5208 Clase A.
Sello autoajustable: el rendimiento del sellado mejora al aumentar la presión del medio, con capacidad de compensación automática del sellado.
Vástago antiexplosión: El vástago de la válvula está diseñado con una estructura antiexplosión para garantizar la seguridad operativa.
Estructura liviana: en comparación con las válvulas de compuerta y las válvulas de globo de la misma especificación, es más liviana y ocupa menos espacio de instalación, lo que reduce el costo de soporte de los sistemas de tuberías.
| Elemento de parámetro | Especificación |
Rango de tamaño | DN50~ |
Clase de presión | PN10 (PN6/PN16/PN25 disponibles para personalización) |
Rango de temperatura | -29 ℃ ~ +425 ℃ |
Material del cuerpo de la válvula | WCB (A216 Gr.WCB) |
Material del disco de la válvula | WCB / CF8 / CF8M (Opcional) |
Material del vástago de la válvula | 2Cr13 / 304 / 316 (Opcional) |
Material de sellado | Compuesto multicapa de acero inoxidable y grafito / RPTFE / Sello duro metálico |
Tipo de conexión | Brida de cara elevada (RF) |
Modo de operación | Eléctrico (Actuador eléctrico), Manual de engranaje helicoidal, Neumático |
Estándar de diseño | API 609/EN 593/GB/T 12238 |
Estándar de prueba | API 598/ISO 5208/GB/T 13927 |
Dimensión cara a cara | Cumple con API 609 / EN 558-1 |
Clase de fuga | ISO 5208 Tasa A (fuga cero) |
Abastecimiento y drenaje de agua municipal: se aplica a redes de tuberías de drenaje y suministro de agua urbana, plantas de tratamiento de aguas residuales y sistemas de estaciones de bombeo, logrando un cierre y regulación confiables de medios de alto flujo.
Industria energética: se utiliza en sistemas de agua de refrigeración y sistemas de agua en circulación de centrales térmicas y centrales nucleares para garantizar un funcionamiento eficiente y un aislamiento seguro de los sistemas.
Industria metalúrgica: Adecuado para gasoductos de altos hornos, conductos de aire caliente y sistemas de eliminación de polvo, capaz de controlar medios cargados de polvo y altas temperaturas.
Industria química: Implementado en sistemas de reacción y transmisión media de tuberías de gran diámetro para evitar fugas de medio y garantizar la seguridad de la producción.
Industria de Celulosa y Papel: Aplicable a tuberías de transporte de pulpa y sistemas de recuperación de aguas blancas, adaptándose a las condiciones de trabajo con medios que contienen fibras y partículas.
HVAC: Instalado en sistemas de agua fría y agua caliente de aire acondicionado central en edificios grandes para mantener el funcionamiento eficiente del sistema.
Ingeniería Hidráulica: Se utiliza para tuberías de transmisión de agua de embalses y proyectos de desvío de agua para controlar y distribuir recursos hídricos de gran volumen.
Alta confiabilidad para grandes diámetros: el acero al carbono WCB y la estructura triple excéntrica garantizan un funcionamiento estable en condiciones de gran diámetro, media y baja presión, lo que reduce la frecuencia de mantenimiento y el tiempo de inactividad.
Sellado sin fugas: el sello duro de metal logra cero fugas bidireccionales, lo que reduce de manera efectiva los riesgos de fugas medias y protege la seguridad del personal y del medio ambiente.
Bajo par de operación: el diseño triple excéntrico sin fricción reduce en gran medida el par de apertura y cierre. Se pueden adoptar actuadores más pequeños para reducir el consumo y los costos de energía.
Fácil instalación y mantenimiento: la conexión bridada simplifica la instalación de tuberías de gran diámetro y facilita la inspección y el mantenimiento en línea.
Amplio rango de aplicaciones: diversas opciones de materiales y un amplio rango de temperaturas permiten la adaptación a diversas condiciones de trabajo complejas y características del medio.
Larga vida útil y bajo costo integral: sin fricción ni desgaste en las superficies de sellado. Su vida útil es de 3 a 5 veces mayor que la de las válvulas de mariposa concéntricas tradicionales con un costo de mantenimiento general más bajo.
Baja resistencia al flujo: bajo coeficiente de flujo y pequeña caída de presión cuando está completamente abierto, lo que brinda un notable efecto de ahorro de energía e ideal para sistemas de transmisión de alto flujo.
