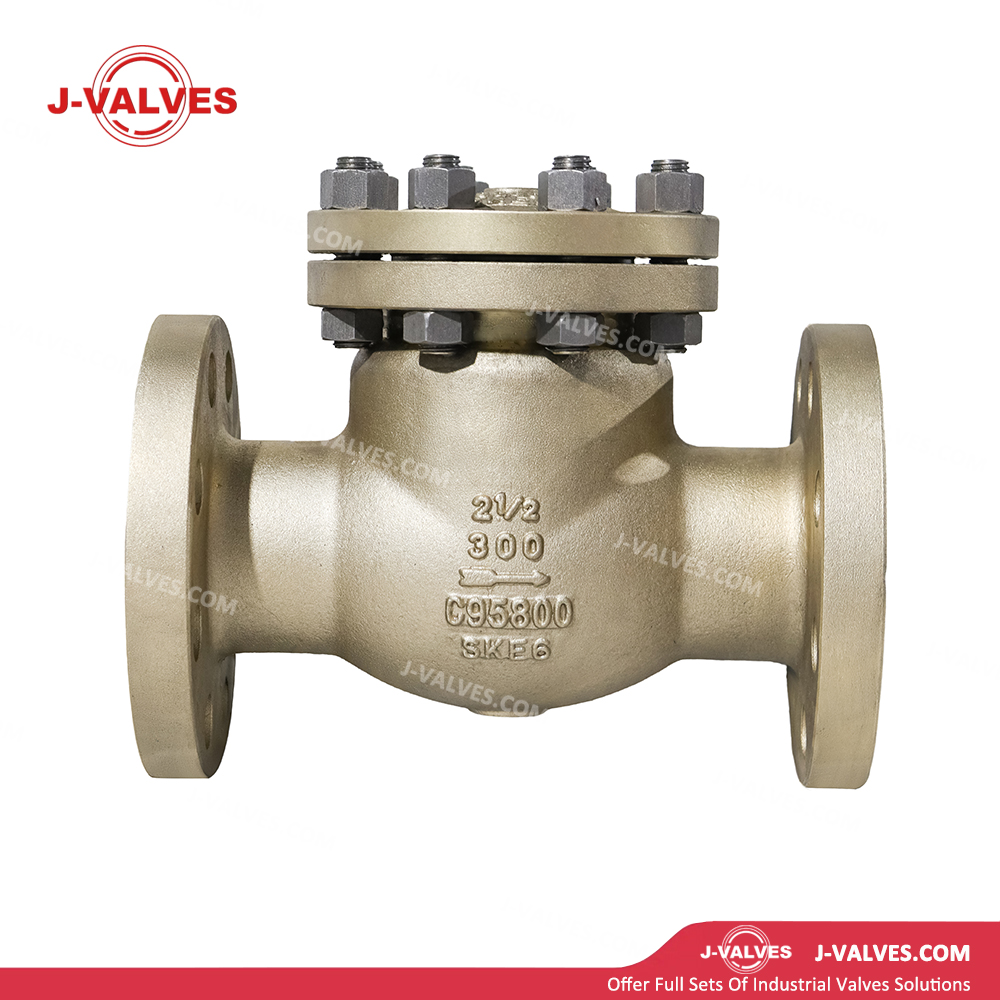

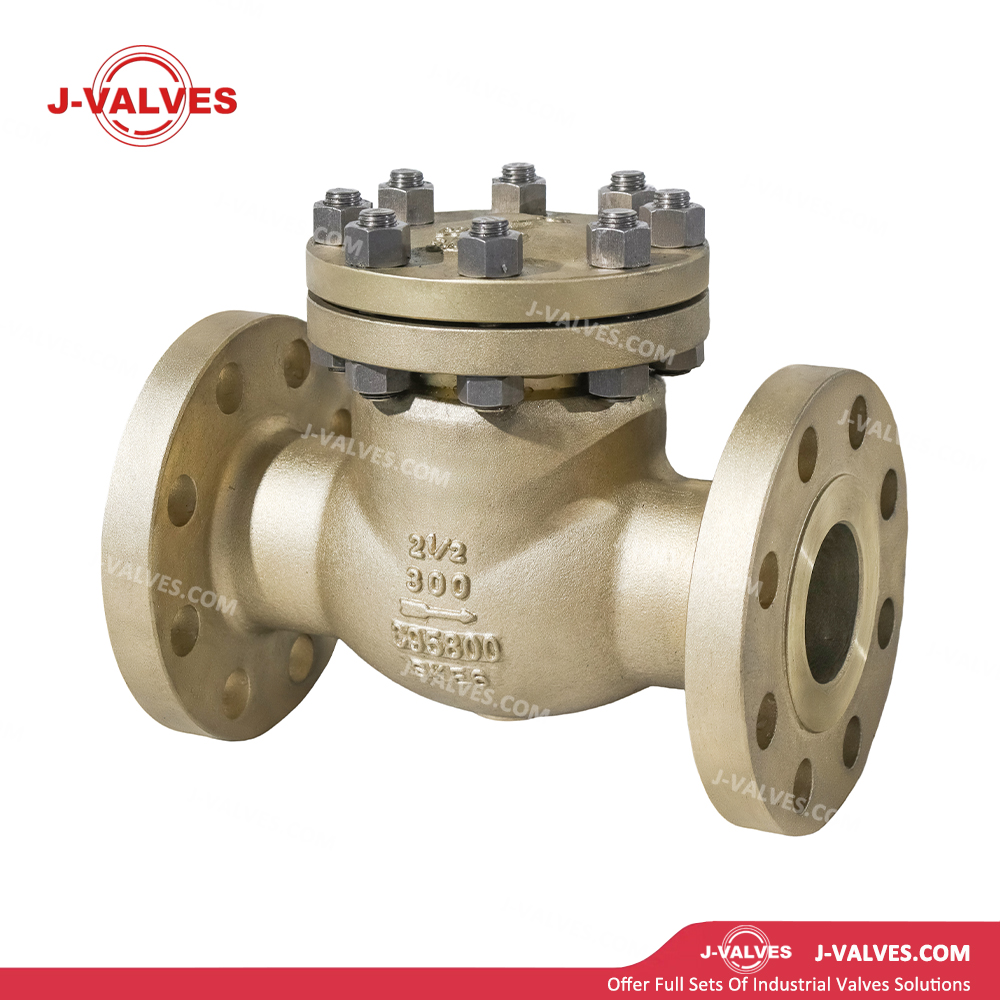

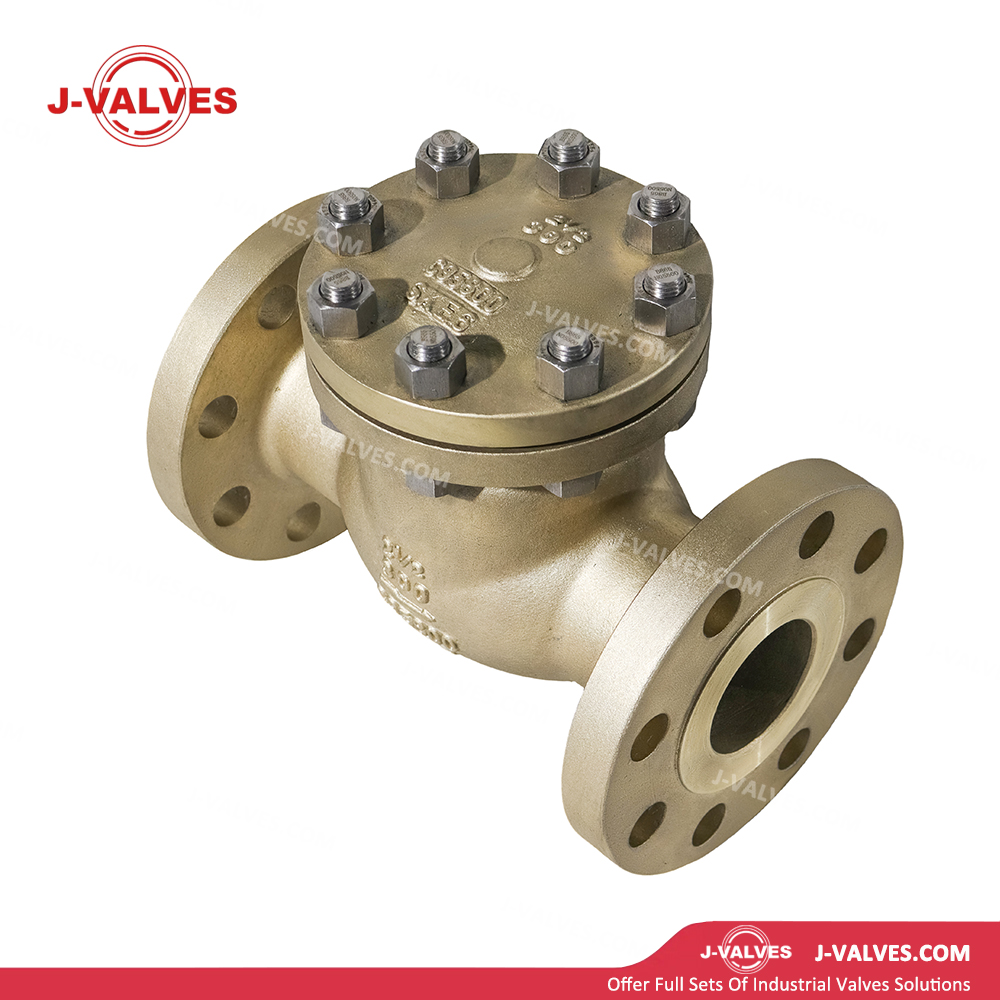

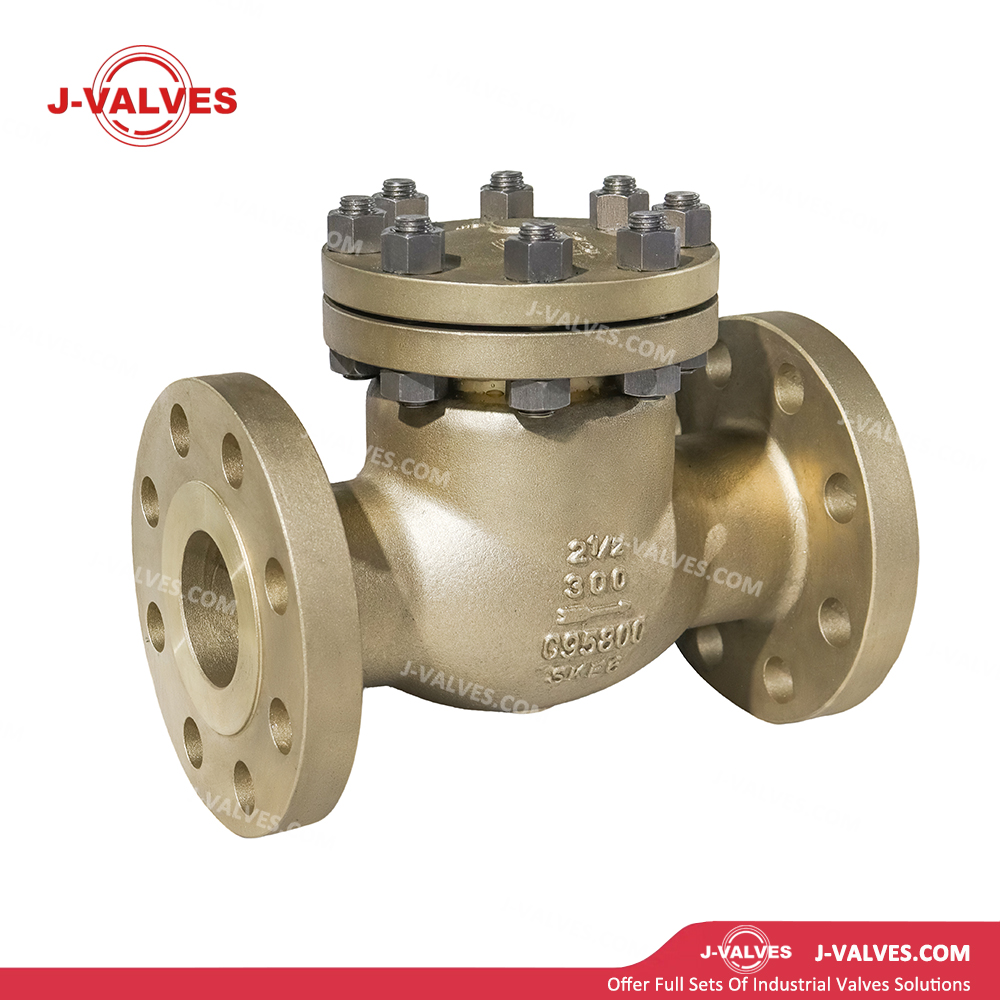

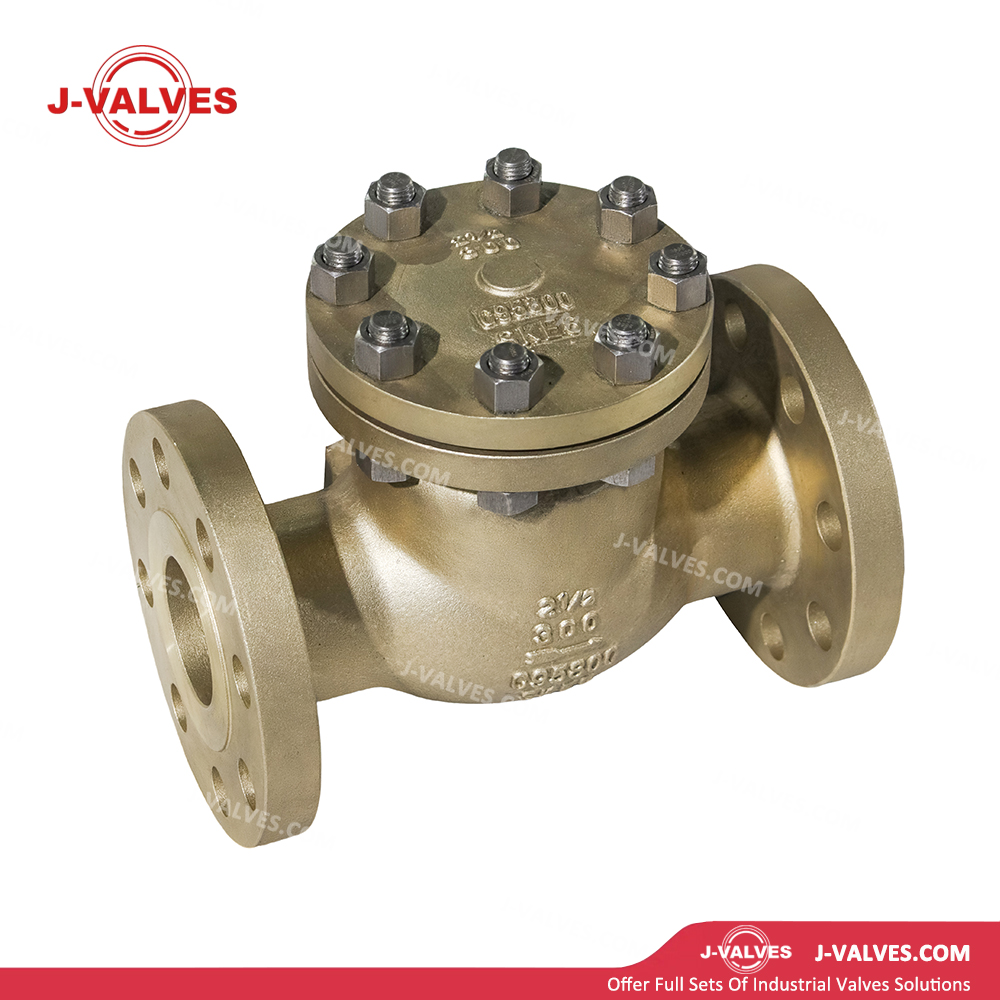

Válvula de retención C95800 de 2,5'300LB

Construcción de bronce de níquel-aluminio C95800: El cuerpo de la válvula está moldeado con precisión de bronce de níquel-aluminio ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn), con composición química: 8,5–9,5 % Ni, 4,0–5,0 % Al, 4,0–5,0 % Fe y 0,8–1,5 % Mn. Ofrece una excepcional resistencia a la corrosión del agua de mar, una fuerte resistencia a la cavitación y la erosión, e inhibe eficazmente la incrustación de organismos marinos, lo que lo hace adecuado para la inmersión a largo plazo en agua de mar y entornos marinos de presión media a alta.

Tipo de giro: el disco gira alrededor de un muñón de asiento externo, lo que presenta una baja resistencia al flujo. Se adapta a tuberías horizontales y verticales con una apertura y cierre rápidos y un mínimo efecto de golpe de ariete.

Tipo de elevación: El disco se eleva verticalmente a lo largo de la línea central del cuerpo de la válvula, ofreciendo un rendimiento de sellado superior. Está diseñado para tuberías horizontales con un tamaño compacto y requisitos de espacio de instalación reducidos.

Operación de encendido/apagado automático, sin actuación externa: la apertura y el cierre son impulsados ​​únicamente por el diferencial de presión media. El disco se abre bajo flujo directo y se cierra contra flujo inverso. No se requieren actuadores manuales, eléctricos o neumáticos, lo que simplifica el diseño del sistema y reduce los costos de operación y mantenimiento.

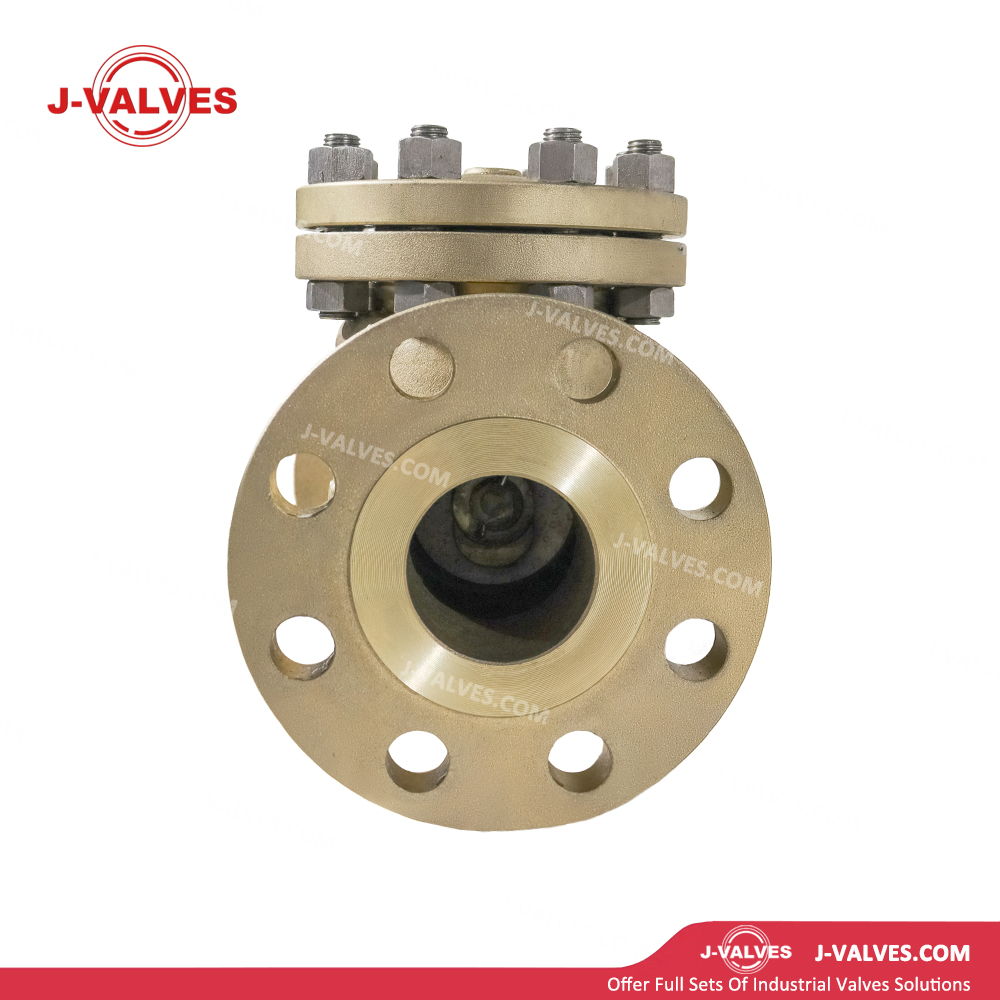

Conexión bridada de presión media a alta: Ambos extremos de la válvula adoptan bridas RF (cara elevada) que cumplen con los estándares ASME B16.5 Clase 300. Para bridas Clase 300 de 2,5 pulgadas: diámetro exterior 216 mm, diámetro del círculo de pernos 184,2 mm, 8 pernos M20, espesor de brida 28,6 mm, lo que garantiza una conexión confiable y un sellado hermético en condiciones de presión media a alta de 5,1 MPa.

Sellado de metal a metal: El disco y el asiento adoptan un sellado metálico integral C95800 o una capa dura de aleación de estelita en las superficies de sellado. El diseño ofrece una excelente resistencia al desgaste y la erosión, un sellado confiable y una vida útil prolongada para el agua de mar que transporta partículas sólidas.

Diseño antiincrustaciones marinas: se forma naturalmente una densa película de óxido pasivo en la superficie del C95800 para repeler percebes, algas y otros organismos marinos. La geometría optimizada del disco minimiza los puntos de adherencia y extiende los intervalos de mantenimiento.

Diseño compacto y liviano: la válvula tipo oscilante de 2,5 pulgadas tiene una longitud total de aprox. 290 mm y peso que oscila entre los 8 kg y los 12 kg. Permite una fácil instalación en áreas con espacio limitado, como compartimentos de barcos y plataformas marinas, lo que reduce los costos de las estructuras de soporte.

Sistemas de agua de mar para embarcaciones marinas: implementados en tuberías de presión media a alta de 2,5 pulgadas para agua de lastre de barcos, agua de sentina, agua de mar contra incendios y circuitos de agua de mar de refrigeración. La aleación C95800 resiste la corrosión y la bioincrustación del agua de mar, previene el reflujo de agua de mar para proteger las bombas y cumple con los requisitos de certificación de la sociedad de clasificación.

Ingeniería de plataformas marinas: Adecuado para tuberías de presión media a alta de 2,5 pulgadas en plataformas petrolíferas marinas, FPSO y plataformas de perforación para elevación de agua de mar, refrigeración, extinción de incendios y sistemas de servicios públicos. El material resiste la corrosión combinada de la atmósfera marina y la inmersión total en agua de mar, asegurando la integridad del sistema contra el flujo inverso.

Plantas Desalinizadoras de Agua de Mar: Instaladas en las salidas de bombas de alta presión y tuberías de unidades de recuperación de energía de sistemas de desalinización RO (ósmosis inversa), MSF (flash multietapa) y MED (destilación multiefecto) de 2,5 pulgadas. Bloquea el reflujo de agua de mar a alta presión para evitar daños a las bombas y módulos de membrana, con clasificación Clase 300 totalmente compatible con procesos de desalinización por membrana de alta presión.

Plantas de energía costeras: se aplica a tuberías de enfriamiento de condensadores y agua de refrigeración circulante de 2,5 pulgadas, desulfuración de gases de combustión de agua de mar en centrales térmicas costeras y plantas de energía nuclear. C95800 elimina la corrosión por descincificación común en las válvulas de retención de latón y evita el reflujo del agua de refrigeración durante el cierre de la planta.

Industria química marina: se utiliza para tuberías de salmuera y agua de mar concentrada de 2,5 pulgadas en procesos químicos marinos, incluida la producción de sal marina, extracción de bromo y recuperación de magnesio. La aleación resiste la corrosión de soluciones de alta salinidad bajo presión media a alta y detiene el flujo inverso de los medios de proceso.

Equipo submarino: instalado en tuberías de control de presión media a alta de 2,5 pulgadas para colectores de válvulas submarinas, cabezales de tuberías submarinas y paneles de operación de ROV. C95800 ofrece resistencia confiable a la corrosión por presión del agua de mar para condiciones de servicio en aguas profundas.

Servicio industrial general: adecuado para el control de flujo unidireccional de medios corrosivos como agua de mar de presión media a alta, agua salobre y soluciones salinas en un tamaño de 2,5 pulgadas. Previene el flujo inverso para proteger las bombas y los equipos, especialmente en entornos de trabajo marinos y altamente corrosivos.

Operación Automática con Bajo Mantenimiento: Autoactuada por diferencial de presión media sin actuadores externos. El diseño simplificado del sistema reduce los costos de mantenimiento y los posibles puntos de falla, ideal para la operación de plataformas marinas no tripuladas.

Resistencia a la corrosión del agua de mar a presión media a alta: El bronce de níquel-aluminio C95800 exhibe una tasa de corrosión del agua de mar de 1/50 de acero al carbono y 1/10 de latón. Se forma naturalmente una densa película protectora de Al₂O₃·CuO en su superficie, lo que brinda un rendimiento de inmersión a largo plazo libre de óxido bajo presión Clase 300 con una vida útil superior a 20 años.

Rendimiento antiincrustante superior: la superficie de bronce de níquel y aluminio inhibe naturalmente la adhesión de organismos marinos, evitando el bloqueo del disco por percebes y algas. Los ciclos de mantenimiento se extienden de 3 a 5 veces, lo que reduce los costos y la frecuencia de los diques secos para embarcaciones marinas, lo que lo hace ideal para plataformas marinas permanentemente sumergidas.

Mitigación opcional del golpe de ariete: Las válvulas de tipo oscilante pueden equiparse con amortiguadores hidráulicos para reducir la velocidad de cierre, reduciendo la sobrepresión del golpe de ariete entre un 30% y un 50% y extendiendo la vida útil de las bombas, válvulas e infraestructura de tuberías.

Excelente compatibilidad electroquímica: la baja diferencia de potencial galvánico con cascos de acero y tuberías de acero inoxidable garantiza una buena compatibilidad con los sistemas de protección catódica, lo que elimina la corrosión galvánica, aumenta la confiabilidad general del sistema y reduce los gastos de ingeniería anticorrosión.

Instalación compacta y liviana: la válvula de 2,5 pulgadas pesa solo entre 8 y 12 kg y tiene una longitud total de entre 240 mm y 290 mm. Se logra una instalación flexible en compartimentos de barcos y módulos de plataforma con espacio limitado, lo que reduce los costos de soporte y soporte de tuberías en más de un 30 %.

Valor agregado a través de la protección del sistema: previene eficazmente el reflujo del medio y protege los equipos de precisión, incluidas bombas, compresores y módulos de membrana, contra la rotación inversa y daños por golpes de ariete. Extiende la vida útil general de todo el sistema y reduce la frecuencia de fallas del equipo y los gastos de reparación.
