J-VALVES
Características de diseño
Cuerpo de acero al carbono completamente soldado: El cuerpo de la válvula está completamente soldado con acero al carbono o forjados de acero de baja aleación/tubos de acero, incluidos ASTM A105, A350 LF2, A694 F52/F65, sin brida intermedia del cuerpo ni conexiones de pernos externos. Elimina por completo las vías de fuga externas para lograr cero emisiones fugitivas, presenta una larga vida útil sin mantenimiento y coincide con la vida útil de las tuberías enterradas.
Diseño montado en muñón: la bola se fija en el cuerpo de la válvula mediante ejes de soporte superior e inferior. El importante empuje generado por la presión del medio lo soporta el sistema de rodamientos, lo que proporciona un par de funcionamiento estable y extremadamente bajo. Esto evita dificultades operativas o agarrotamiento de válvulas de bola flotante en condiciones de gran diámetro y alta presión, lo que las hace especialmente adecuadas para aplicaciones enterradas de alta presión y gran diámetro.

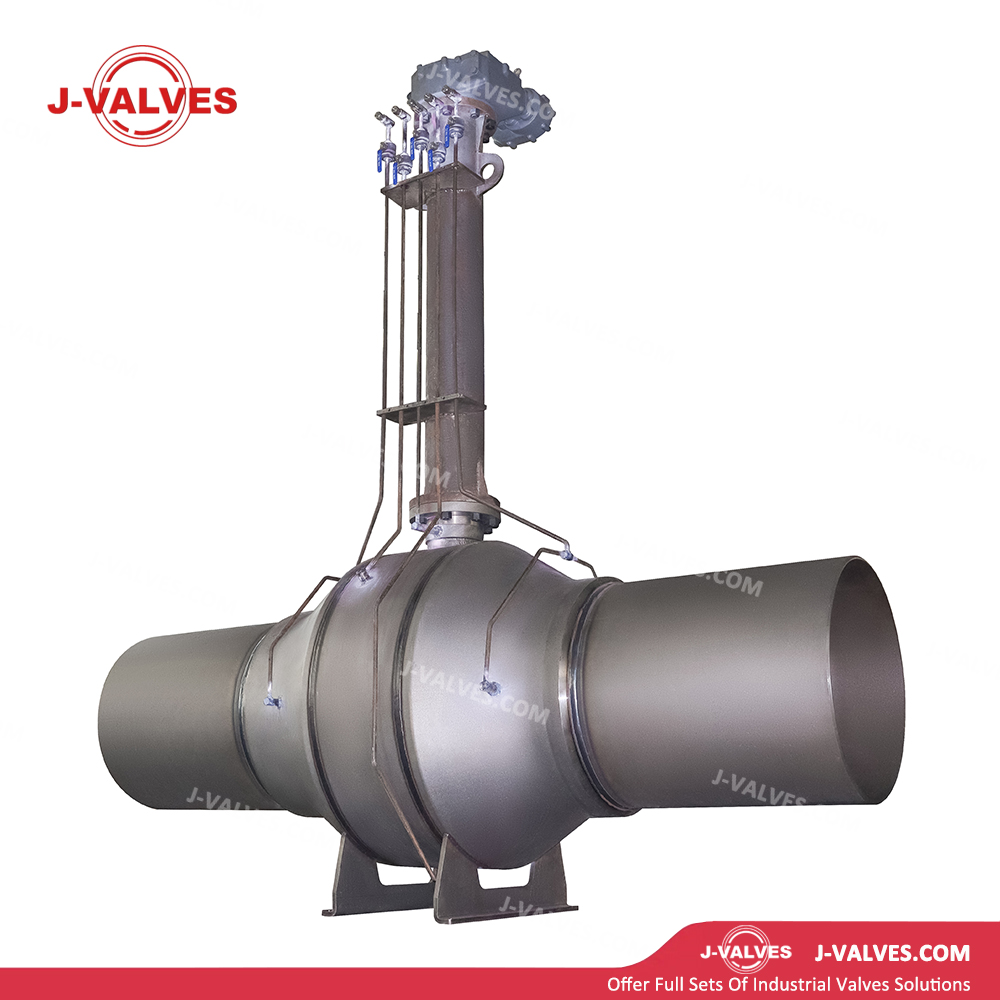

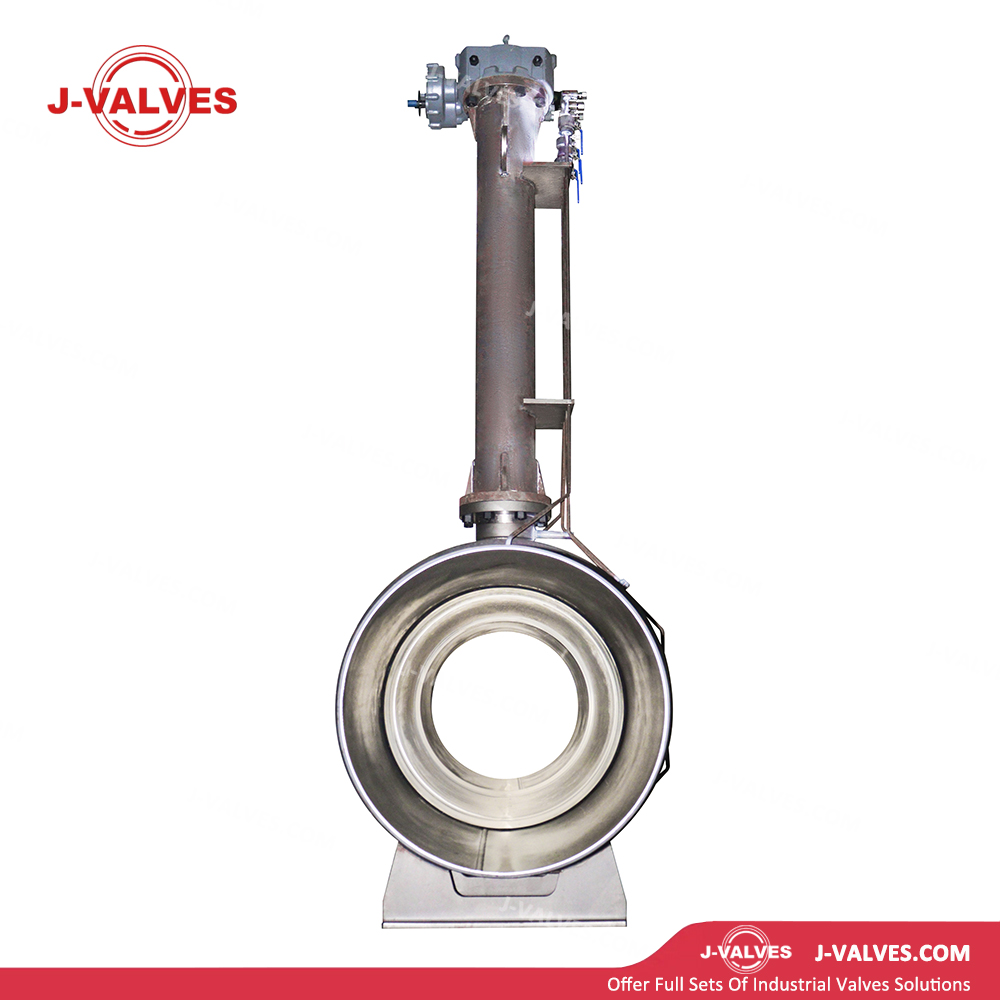

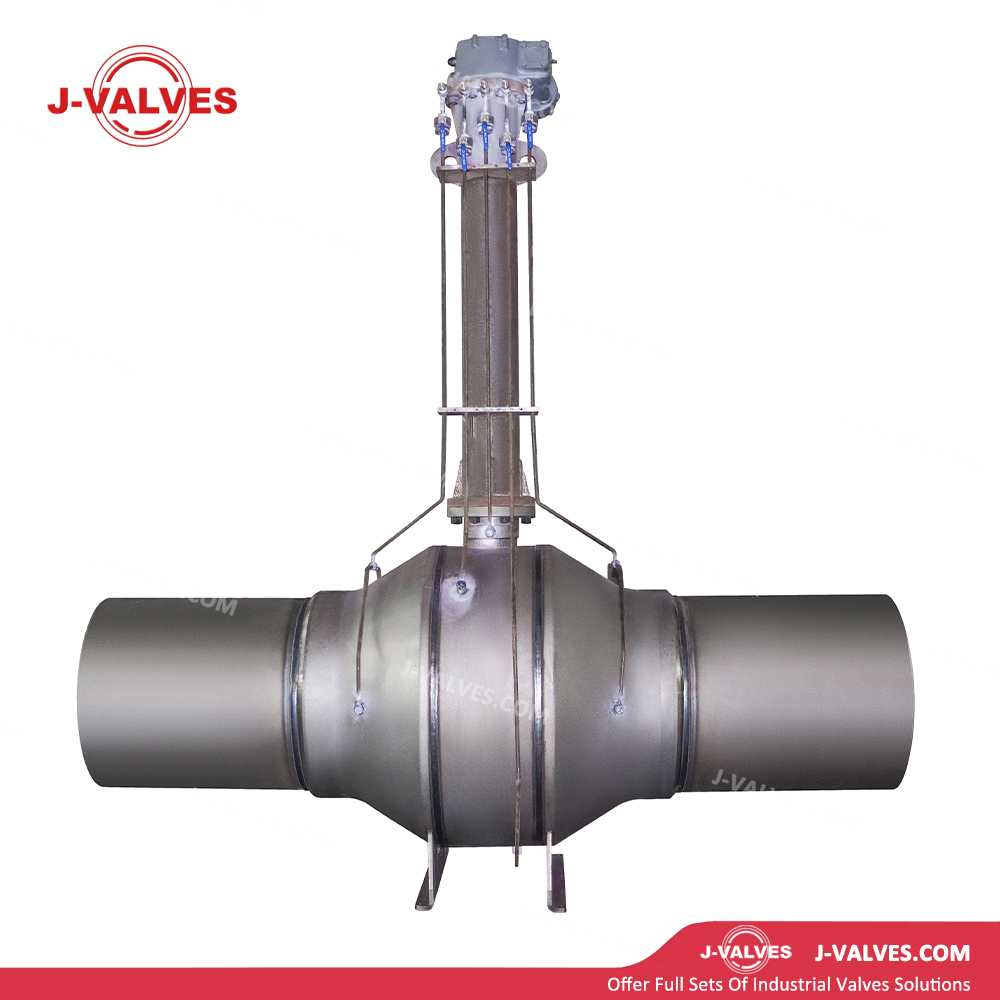

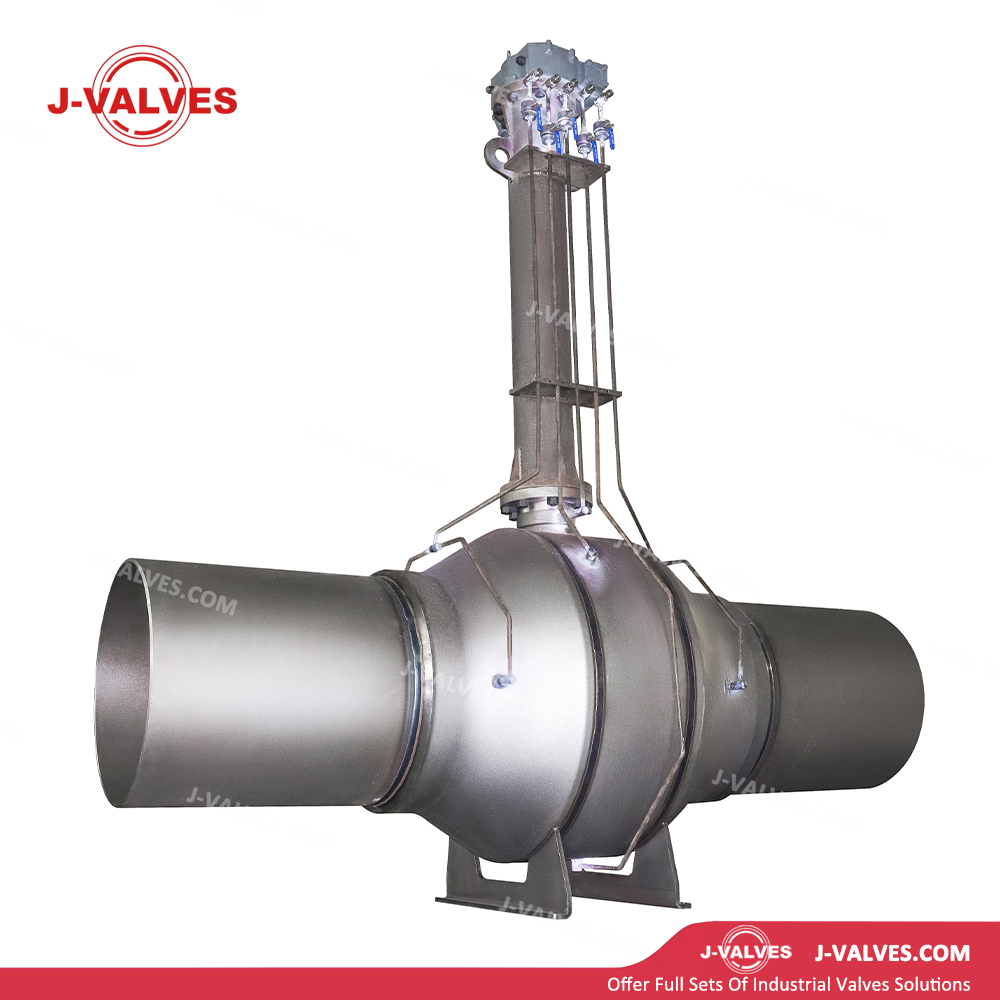

Vástago extendido enterrado: la longitud del vástago se personaliza según la profundidad del entierro (normalmente entre 500 mm y 3000 mm), colocando el mecanismo operativo sobre el nivel del suelo. Equipado con juntas universales antiasentamiento o juntas de expansión, se adapta al asentamiento y desplazamiento del suelo, garantizando flexibilidad operativa a largo plazo.
Paso total o reducido Opcional: El diámetro del orificio de flujo puede coincidir con el diámetro interno de la tubería (paso total) o reducirse según sea necesario. El diseño de paso total permite el paso de los cerdos, mientras que el diseño de paso reducido reduce el peso y el costo.
Sistema de sellado de doble asiento: Los asientos estándar con efecto de doble pistón (DPE) proporcionan un sellado bidireccional confiable. Los asientos de autorrelieve con efecto de pistón único (SPE) son opcionales para evitar una sobrepresión anormal en la cavidad, cumpliendo con diferentes requisitos del código de seguridad.
Conexiones finales completamente soldadas: Ambos extremos del cuerpo de la válvula están conectados a la tubería mediante soldadura a tope con ranura estándar. Las uniones soldadas se someten a una inspección radiográfica 100% para garantizar una vida útil acorde a la de la tubería, eliminando los riesgos de fugas causados por el envejecimiento de las juntas de las bridas.
Diseño a prueba de incendios: Cumple con las normas API 607 / ISO 10497. En condiciones de incendio, el sellado de metal con metal y el empaque de grafito conservan el rendimiento del sellado para evitar fugas de medios inflamables.
Dispositivo antiestático: la estructura de resorte/bola de acero antiestática incorporada garantiza la continuidad eléctrica entre el vástago y el cuerpo, la bola y el cuerpo, evitando la acumulación de estática debido a medios que fluyen a alta presión y alta velocidad.
Diseño de vástago a prueba de explosiones: El vástago está equipado con un hombro inferior antiexplosión, lo que evita la expulsión del vástago bajo una sobrepresión interna anormal y garantiza la seguridad operativa.
Sistema de inyección de grasa y sello de emergencia: Los accesorios de inyección de grasa para sellos de emergencia son estándar en las áreas del asiento y el vástago y brindan un sellado temporal mediante la inyección de sellador cuando el sellado está comprometido.
Sistema anticorrosión enterrado: El exterior de la válvula está recubierto con tres capas de PE/PP o recubrimiento en polvo epoxi, combinado con un sistema de protección catódica de ánodo de sacrificio, lo que garantiza una resistencia a largo plazo a la corrosión del suelo y a la corrosión electroquímica bajo tierra.
Especificaciones técnicas
Diámetro nominal: 2' a 56' (DN50 a DN1400)
Clase de presión: 150 lb a 2500 lb (PN16 a PN420)
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo/extremos de la válvula: Acero al carbono o acero de baja aleación como ASTM A105, A350 LF2, A694 F52/F65
Bola: Cuerpo a juego con el material + cromado duro o tratamiento de nitruración
Vástago: Acero inoxidable incluyendo 17-4PH, 316, etc.
Asientos: PTFE, RPTFE, PEEK, Nylon (sello secundario); Sello metálico disponible para sello primario (con revestimiento duro de aleación de estelita)
Materiales de sellado: empaquetadura de grafito (sello del vástago), sello del asiento de metal con metal (sello primario)
Cojinetes/ejes de soporte: acero inoxidable 440C + cojinetes autolubricantes o aleación de Inconel
Vástago extendido: acero al carbono o acero inoxidable, longitud personalizada según la profundidad de entierro
Conexión final: Extremos soldados a tope (BW, conforme a ASME B16.25 / EN 12627)
Operación: Manual (engranaje helicoidal/cónico con cojinetes reductores de torque), accionado neumático, eléctrico, hidráulico, electrohidráulico (instalado en fosos de operación sobre el suelo)
Estándar de diseño: API 6D, ASME B16.34
Estándar de prueba: API 6D
Dimensión cara a cara: ASME B16.10
Aplicaciones
Tuberías de larga distancia de gas natural: Se utilizan como válvulas centrales de cierre y aislamiento para líneas troncales de transmisión de gas natural, ramales, estaciones de compresión, estaciones de medición y regulación y estaciones de pigging entre países y regiones, soportando alta presión y presión hidrodinámica.
Oleoductos de petróleo crudo y productos derivados del petróleo: Se aplica para aislamiento de líneas, servicio de válvulas de bloqueo de estaciones y lanzamiento/recepción de cerdos en oleoductos de petróleo crudo y productos refinados.
Almacenamiento subterráneo de gas: Adecuado para sistemas de tuberías enterradas de alta presión en pozos de inyección y producción, estaciones de recolección e inyección y pozos de monitoreo.
Industrias química y energética: Se utiliza en tuberías enterradas o instaladas en bastidores para medios corrosivos y de alta temperatura y alta presión.
Ventajas y valor
Cero emisiones fugitivas y larga vida útil: la estructura completamente soldada elimina por completo los puntos de fuga externos, lo que elimina el envejecimiento de la junta y el aflojamiento de los pernos. La vida útil diseñada es de 30 a 50 años, lo que coincide con las tuberías enterradas y reduce en gran medida los costos del ciclo de vida.
Rendimiento confiable a alta presión y gran diámetro: el diseño montado en muñón transfiere un alto empuje del medio al sistema de rodamientos, lo que permite un par de operación controlable y una apertura/cierre estable incluso en condiciones de alta presión y gran diámetro, evitando riesgos de agarrotamiento.
Múltiples garantías de seguridad: Vástago a prueba de incendios, antiestático y a prueba de explosiones, alivio de cavidades, inyección de grasa de emergencia, funciones DBB/DIB que brindan protección en capas, cumpliendo con los códigos de seguridad más estrictos para oleoductos y gasoductos.
Sistema anticorrosión integral: la protección dual del revestimiento de PE/PP de tres capas más la protección catódica con ánodo de sacrificio se adapta a diversos entornos corrosivos del suelo, lo que garantiza una operación subterránea segura a largo plazo.
Certificaciones de estándares internacionales: cumple con los estándares globales de válvulas para tuberías, incluidos API 6D e ISO 14313, con certificación monograma y certificación SIL 3, lo que cumple con los requisitos de adquisición para proyectos de tuberías internacionales de larga distancia.
