J-VALVES
Características de construcción
Cuerpo de válvula forjado de una sola pieza: forjado con precisión en acero inoxidable ASTM A182 F304 con estructura de grano denso y sin defectos de fundición. Su capacidad de soportar presión es significativamente mayor que la de las válvulas fundidas, cumpliendo con los requisitos del servicio de alta presión PN100.
Diseño de paso total o de paso reducido: Paso total: resistencia al flujo cercana a cero con una caída de presión extremadamente baja, adecuado para condiciones de pigging y de alto flujo.
Diámetro reducido: estructura compacta y costo optimizado, ideal para aplicaciones de cierre general.
Estructura de bola flotante o bola montada en muñón: Bola flotante (típica para tamaños ≤ 2'): la presión media empuja la bola contra el asiento aguas abajo, logrando un sellado autoajustable con un diferencial de presión bajo con una estructura simple y económica.
Bola montada en muñón (opcional para alta presión y gran diámetro): bola soportada por cojinetes superiores e inferiores con asientos cargados por resorte, adecuada para condiciones de alta diferencia de presión y alto torque.
Bola lapeada de precisión: La bola se procesa mediante mecanizado CNC y lapeado de espejo, con una redondez ≤ 0,01 mm y una rugosidad superficial Ra ≤ 0,4 μm, logrando un sellado por contacto lineal o por contacto facial con el asiento.
Sellado elástico del asiento: Los asientos están hechos de PTFE, RPTFE, PPL, PEEK o sellado metálico (SS304 + Stellite), adaptables a un rango de temperatura de -196 ℃ a +540 ℃, logrando cero fugas o sellado hermético.
Diseño antiestático: Se instalan resortes o pasadores conductores entre el vástago, la bola y el cuerpo para garantizar una conducción electrostática continua, evitando la acumulación electrostática en medios inflamables de alta presión.
Estructura a prueba de explosiones del vástago: se diseña un hombro de retención en la parte inferior del vástago para evitar que se salga con la presión media incluso si falla el empaque o se produce una operación incorrecta, lo que garantiza la seguridad del personal.
Sistema de empaquetadura con carga dinámica: el empaquetadura de PTFE o grafito flexible precargado por resortes de disco compensa automáticamente la holgura causada por los ciclos térmicos y las pulsaciones de presión, lo que garantiza la confiabilidad del sellado a largo plazo.
Almohadilla de montaje del actuador ISO 5211: La brida superior cumple con la norma ISO 5211, lo que permite el montaje directo de manijas, engranajes helicoidales y actuadores neumáticos, eléctricos o hidráulicos para una integración conveniente de la automatización.
Cuello extendido opcional/diseño a prueba de fuego: cuello extendido de disipación de calor para servicio a alta temperatura; El diseño a prueba de incendios cumple con API 607 y mantiene el sellado después del incendio.
Parámetros técnicos

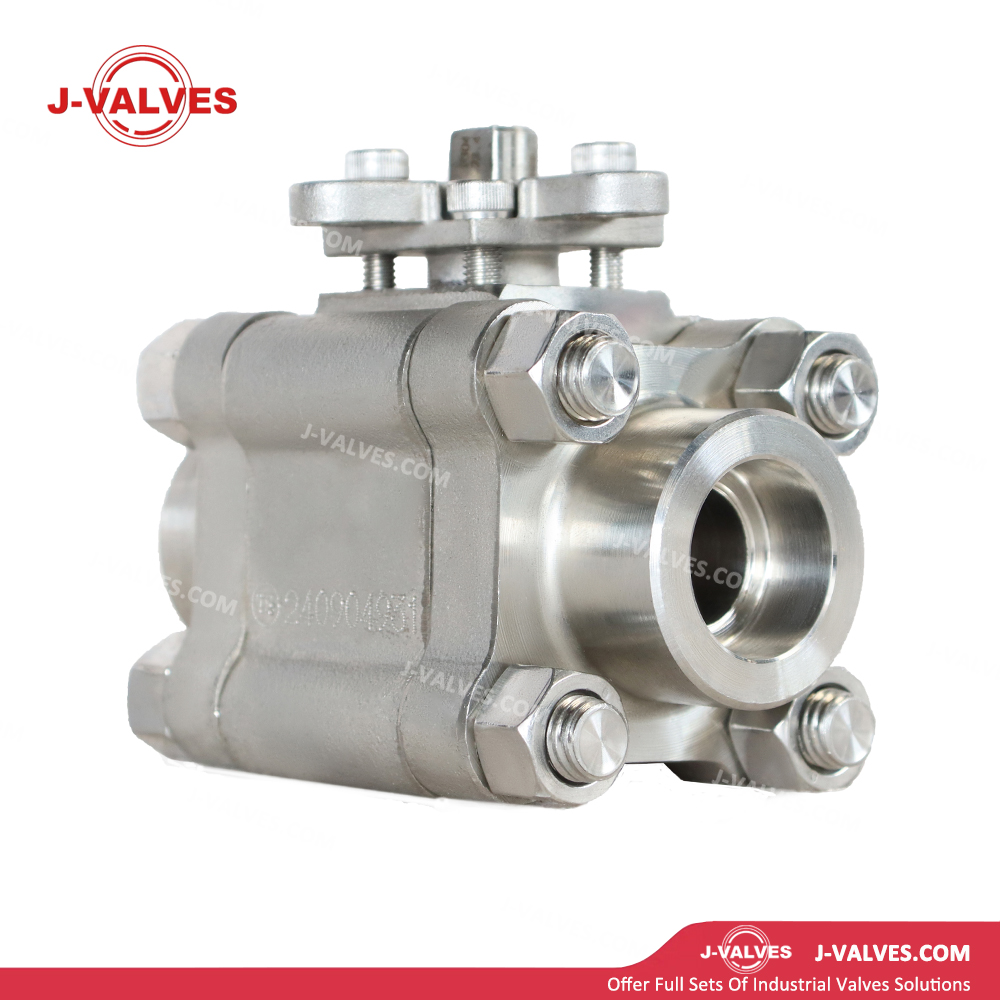

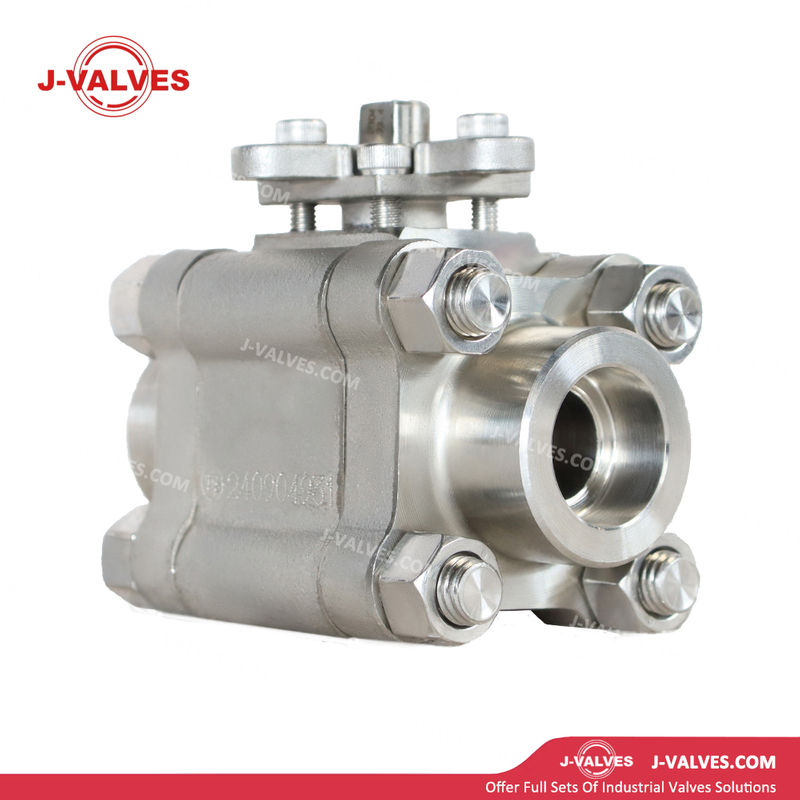

Diámetro nominal: DN25 (1 pulgada, NPS 1)
Presión nominal: PN100 (Clase 600, aprox. 10,0 MPa / 100 bar)
Dimensión cara a cara: 165 mm (tipo de 3 piezas), 140 mm (tipo forjado de 2 piezas), conforme a ASME B16.10 o estándares de fábrica
Rango de temperatura: -29 ℃ a +425 ℃
Materiales
Cuerpo / Capó: F304 (ASTM A182), F304L, F316, F316L, F321, F347
Bola: F304, F316, SS304/316 forjada con tratamiento de endurecimiento superficial (HCr, NiCr, WC)
Vástago : SS304, SS316, 17-4PH, Inconel 718
Asiento : PTFE puro, RPTFE, PPL, PEEK, SS304 + grafito, SS316 + Stellite
Embalaje : anillos en V de PTFE, grafito flexible, grafito trenzado, grafito de grado nuclear
Juntas: Juntas en espiral (304/316 + grafito), juntas de anillo metálico (octagonales)
Conexiones finales
Soldadura a tope (BW): bisel ASME B16.25, adecuada para juntas permanentes de alta presión
Soldadura por encaje (SW): ASME B16.11, para tuberías de instrumentos de pequeño diámetro y alta presión
Bridas (RF/RTJ): ASME B16.5, para una fácil instalación y extracción
Funcionamiento: Mango (estándar), engranaje helicoidal (que ahorra esfuerzo), actuador neumático, eléctrico, hidráulico y electrohidráulico.
Estándares de diseño: ASME B16.34, API 608, API 6D
Normas de prueba: API 598, API 6D
Aplicaciones
Sistemas petroquímicos de alta presión: Control de hidrógeno y productos derivados del petróleo a alta presión en unidades de hidrocraqueo, hidrotratamiento y reformado catalítico, cumpliendo con los requisitos NACE para la resistencia a la fragilización por hidrógeno.
Ductos de Gas Natural de Larga Distancia: Control de cierre y bypass de gas natural de alta presión en estaciones compresoras, estaciones de distribución y estaciones de pigging; La certificación API 6D garantiza la seguridad de las tuberías.
Industria energética: sistemas principales de vapor y vapor de recalentamiento de unidades supercríticas y ultrasupercríticas; Los materiales F304/F321 satisfacen las demandas de alta temperatura y alta presión.
Industria química del carbón : Control de gas de síntesis y productos derivados del petróleo a alta presión en procesos de carbón a líquido, carbón a gas y carbón a olefina, resistente a la erosión y corrosión.
Militar y aeroespacial: cierre confiable para sistemas hidráulicos, oxidantes y propulsores de alta presión, que cumplen con requisitos de confiabilidad extremos.
Plataformas y Buques Marinos: Sistemas hidráulicos de alta presión, contra incendios y de fueloil; Los materiales F304/F316 resisten la corrosión del agua de mar.
GNL e ingeniería criogénica : F304 con cuello extendido, adecuado para medios criogénicos como GNL, LOX y LIN a -196 ℃.
Sistemas de instrumentos de alta presión: Válvulas de raíz y válvulas de aislamiento para manómetros, transmisores e instrumentos analíticos, que soportan pulsos de alta presión.
Ventajas y valor
Excelente capacidad de alta presión: Cuerpo de válvula forjado diseñado para presiones de hasta PN250 / Clase 1500. El tamaño DN25 tiene suficiente factor de seguridad bajo servicio PN100, resistente a pulsaciones de presión e impactos.
Eficiencia de flujo óptima: Diseño de paso total con coeficiente de resistencia al flujo K ≈ 0,05 y caída de presión casi nula, lo que ahorra consumo de energía de bombeo y permite el paso de los cerdos.
Operación de apertura/cierre rápido: la rotación de 90° logra una apertura/cierre completo en menos de 1 segundo, adecuado para apagado de emergencia y control automático.
Alta confiabilidad del sellado; El sello autoajustable de bola flotante o los asientos con resorte de bola de muñón logran fugas bidireccionales cero con compensación automática del desgaste del asiento.
Amplia adaptabilidad de materiales: la serie completa de materiales F304/F304L/F316/F316L cubre aplicaciones desde corrosión general hasta severa y desde temperaturas bajas a altas.
