J-VALVES

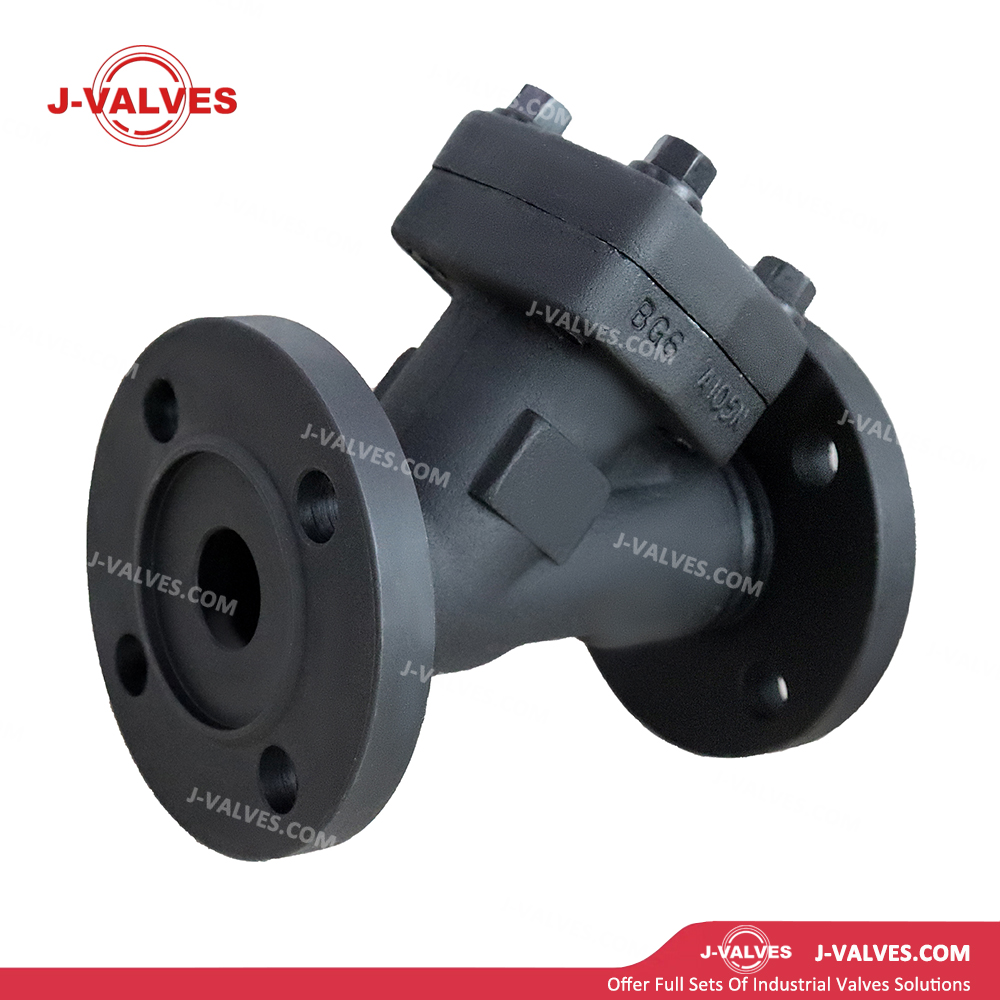

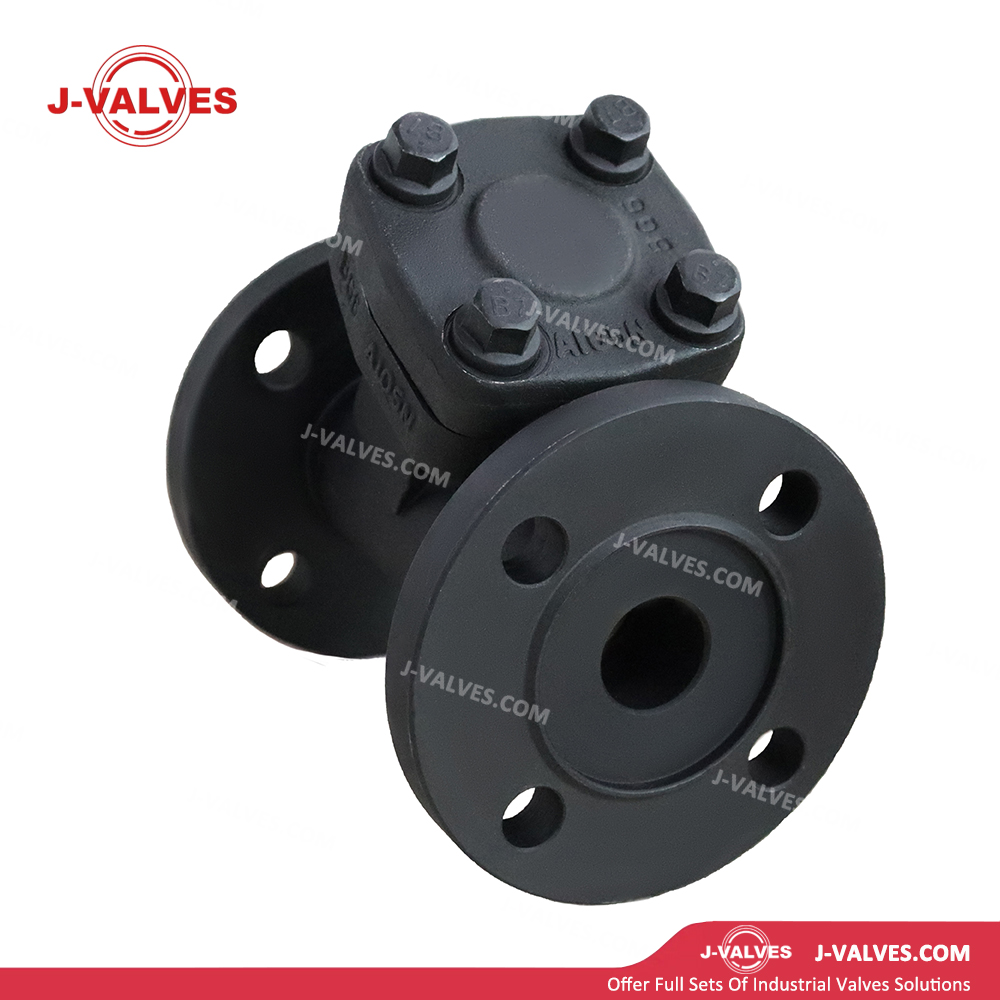

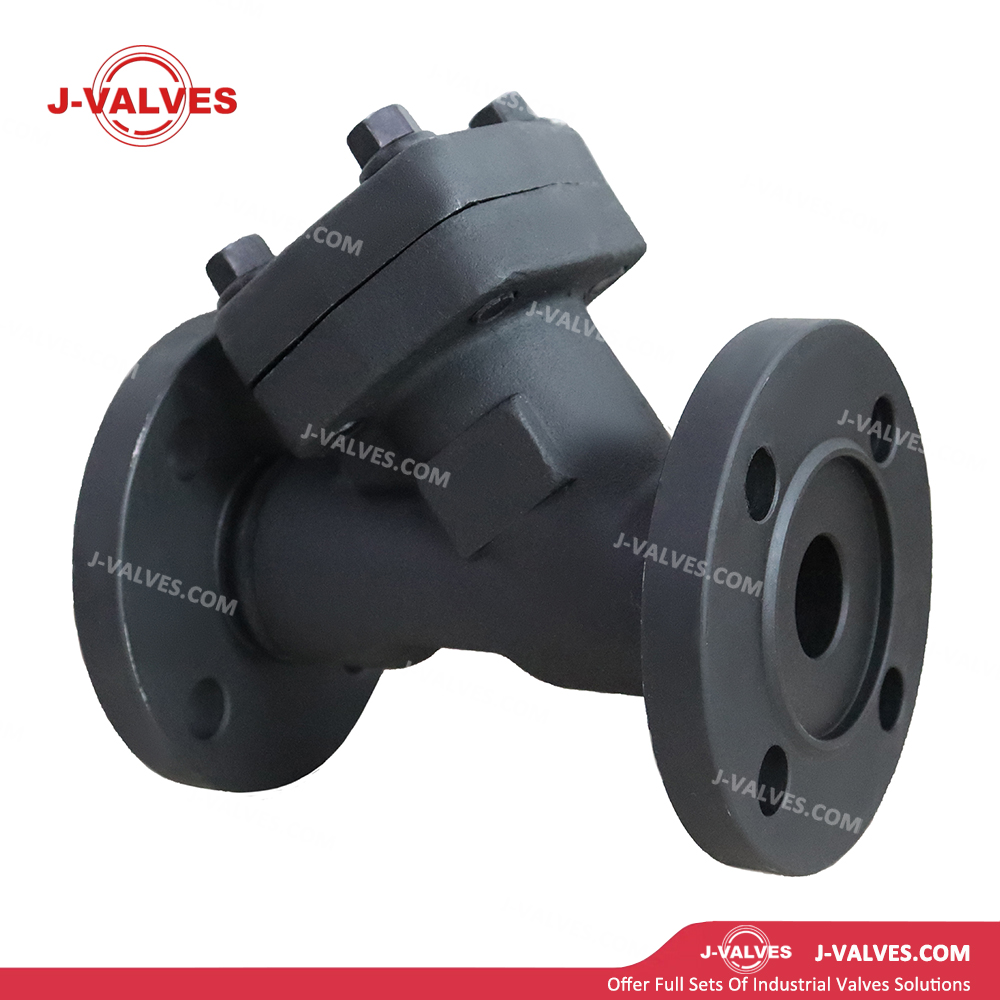

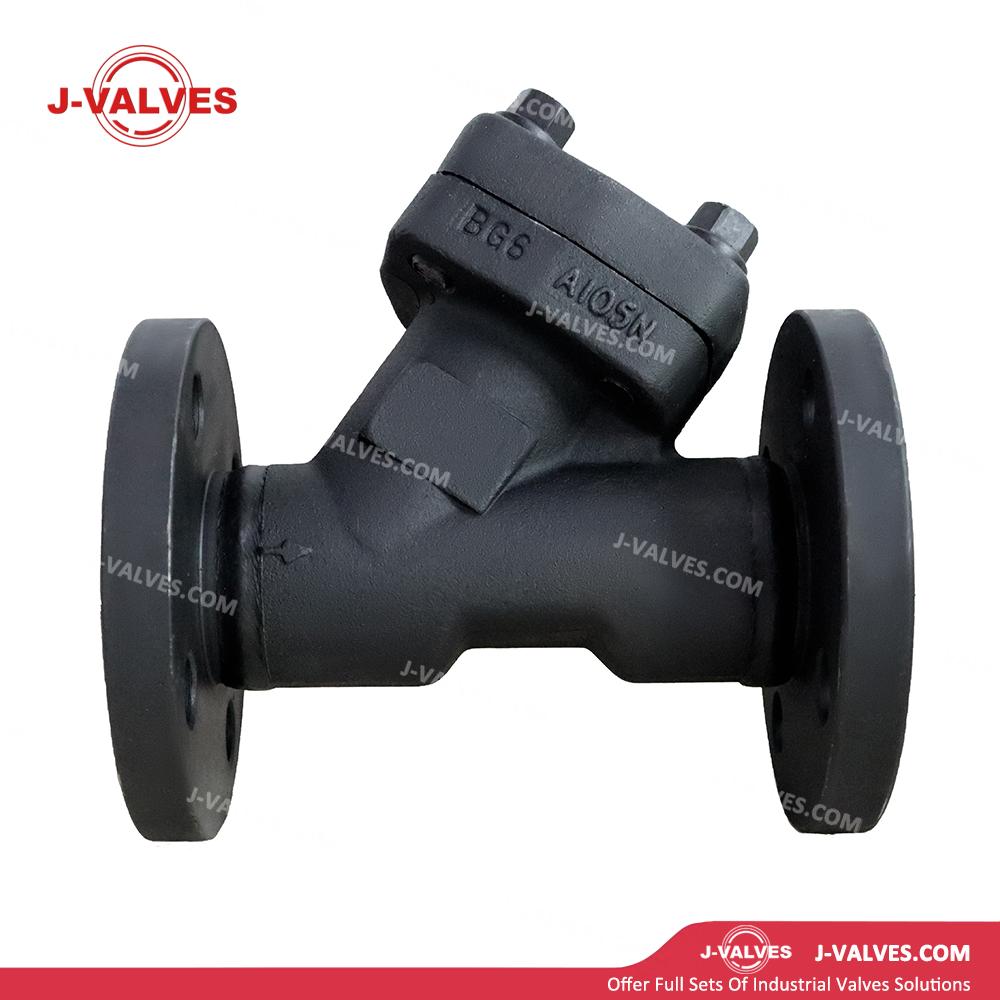

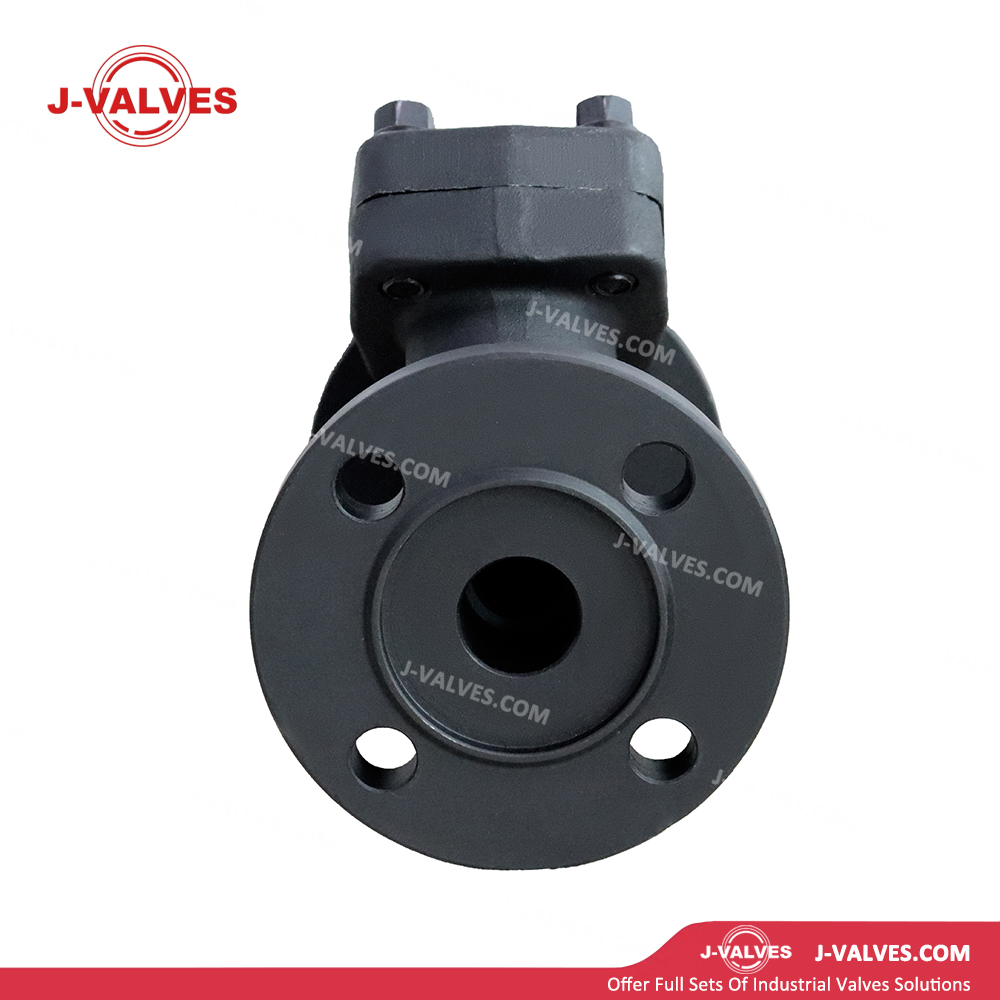

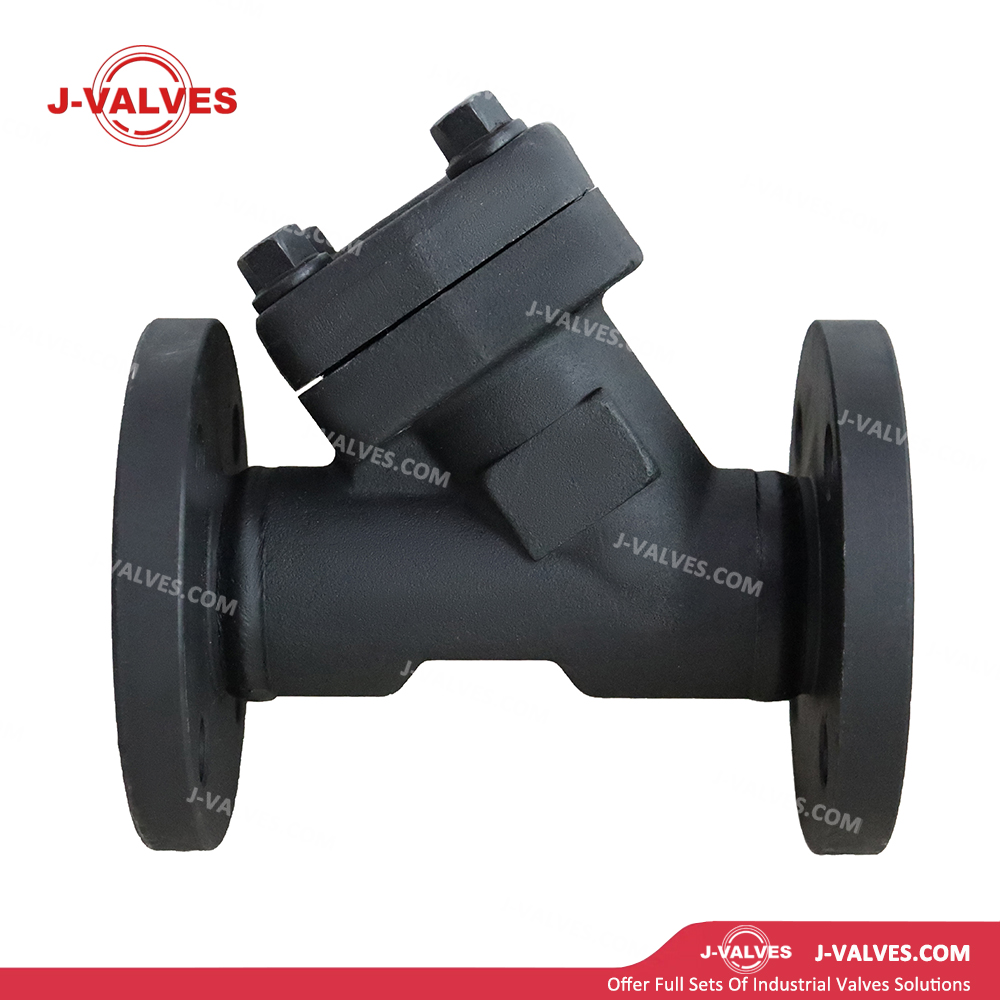

Cuerpo de acero forjado integrado: Los materiales del cuerpo principal incluyen piezas forjadas A105, LF2, F304 y F316 con estructura metalográfica uniforme, excelente resistencia al impacto y resistencia a la fluencia a altas temperaturas, resistiendo la deformación y las fugas bajo alta presión.
Canal de flujo de desviación en forma de Y: la cámara de sedimentación inclinada de 30°-45° permite que las impurezas se asienten naturalmente en la parte inferior de la pantalla, logrando un flujo medio suave, baja pérdida de presión y rendimiento antiobstrucción.
Bonete atornillado de desconexión rápida: la estructura de sellado atornillada estándar permite un desmontaje rápido sin herramientas especiales. La pantalla se puede quitar, limpiar y reemplazar en poco tiempo para reducir drásticamente el tiempo de inactividad.
Estructura de purga personalizable: Orificios roscados reservados en el casquete para tapones de purga de acero inoxidable opcionales o pequeñas válvulas de purga para descargar escoria en línea sin desarmar completamente la cavidad del filtro.
Pantalla de acero inoxidable multicapa: pantalla tejida compuesta de doble capa 304/316L con soldadura firme y resistencia a la erosión media. El recuento de malla se puede personalizar para interceptar impurezas sólidas finas.
Soluciones de sellado múltiple: las juntas dentadas de metal, las juntas de grafito flexible y los sellos compuestos de PTFE son opcionales para un rendimiento hermético duradero en condiciones de alta y baja temperatura y en medios corrosivos.
Estructura compatible con múltiples conexiones: además de las bridas de cara elevada RF estándar, las conexiones de junta de anillo RTJ, soldadura por encaje, soldadura a tope y rosca NPT se pueden expandir para adaptarse a diversos requisitos de instalación de tuberías.
Carcasa forjada liviana y compacta: un volumen más pequeño y un peso más liviano que los filtros de acero fundido de la misma especificación reducen la carga en los soportes de tuberías y facilitan la integración en soportes de tuberías estrechos.
| Artículo | Especificación |
Rango de tamaño | 1/2″ ~ 12″ (DN15 a DN300) |
Clase de presión | 150LB ~ 2500LB (PN10 a PN420) |
Rango de temperatura | -29 ℃ a +450 ℃ (varía según el material del cuerpo; el acero forjado de baja temperatura LF2 se adapta a condiciones bajo cero, mientras que las piezas forjadas de aleación de alta temperatura se adaptan a tuberías de vapor y aceite de transferencia de calor) |
Configuración de materiales | 1. Cuerpo: acero forjado de aleación A105, LF2, F304, F316, F11, F22. 2. Pantalla: malla tejida de acero inoxidable 304, 316L/malla perforada sinterizada 3. Piezas de sellado: grafito flexible, juntas metálicas en espiral, juntas compuestas de PTFE4. Sujetadores: pernos de acero inoxidable 304, pernos de acero de aleación de cromo-molibdeno de alta temperatura |
Precisión de filtración | Malla 10 ~ malla 500 (tamaño de partícula de interceptación: 5 μm ~ 2 mm, personalizable bajo demanda) |
Tipo de conexión | Brida de cara elevada RF estándar; Brida de junta de anillo RTJ opcional, soldadura por encaje (SW), soldadura a tope (BW), rosca interna NPT |
Estándares de diseño y fabricación | ASME B16.34, estándares de materiales de forja ASTM, especificación de filtro petroquímico SH/T 3411 |
Estándar de dimensión cara a cara | ASME B16.10 |
Estándares de inspección y prueba | API 598, ISO 5208, GB/T 13927 |
Medios aplicables | Vapor, aceite de transferencia de calor, gas natural, petróleo crudo, fluidos químicos ácidos y alcalinos, agua de refrigeración, aire comprimido, fluidos de proceso de alta pureza |
Producción y recolección de petróleo y gas: Prefiltración para tuberías de boca de pozo, estaciones de tratamiento de petróleo y gas y tuberías de transmisión de larga distancia para interceptar arena de formación y escoria de soldadura, protegiendo válvulas reguladoras de presión e instrumentos de medición.
Plantas térmicas y de energía: tuberías de vapor de calderas, sistemas de circulación de aceite de transferencia de calor y tuberías de agua de alimentación para filtrar incrustaciones de cal y óxido, asegurando un funcionamiento estable de las turbinas de vapor y las unidades de intercambio de calor.
Industrias de química fina y química del carbón: tuberías de reacción de alta presión y alta temperatura y tuberías de transporte de ácido-álcali, que resisten medios corrosivos e interceptan partículas de catalizador e impurezas cristalinas sólidas.
Unidades de Refinación de Petróleo: Tuberías para sistemas de hidrogenación, reformado y fraccionamiento, compatibles con medios inflamables y explosivos bajo alta temperatura y presión y que cumplen con los códigos de seguridad petroquímica.
Industrias farmacéutica y alimentaria: las versiones de acero inoxidable forjado se adaptan a tuberías de proceso limpias sin contaminación por precipitación para garantizar la limpieza del fluido.
Redes de tuberías térmicas y de calefacción: sistemas de intercambio de calor de vapor y agua caliente a alta temperatura para filtrar las impurezas de óxido de las tuberías y extender la vida útil de los intercambiadores de calor y las válvulas de control de temperatura.
Industrias generales de alta presión: circuitos de aceite hidráulico, sistemas de aire comprimido y tuberías de limpieza de agua a alta presión para proteger bombas, boquillas y válvulas de control de precisión.
Excelente resistencia a alta presión y temperatura: el cuerpo forjado elimina los defectos de porosidad de la fundición, lo que permite un funcionamiento estable a largo plazo bajo presión ultraalta y condiciones alternas de alta temperatura para eliminar los riesgos de seguridad de fugas externas medias.
Reducción de costos de ciclo completo mediante protección de filtración: la interceptación eficiente de impurezas sólidas reduce drásticamente el desgaste y los riesgos de falla de bombas, válvulas e instrumentos aguas abajo, lo que reduce los costos de mantenimiento y reemplazo de equipos.
Mantenimiento eficiente y tiempo de inactividad mínimo: el capó de desconexión rápida y la estructura de purga en línea opcional simplifican la limpieza y el reemplazo de la malla sin paradas prolongadas de toda la sección de la tubería.
Amplia adaptabilidad a las condiciones de trabajo: Múltiples materiales opcionales, clases de presión y precisión de filtración para adaptarse a medios de baja y alta temperatura, corrosivos, inflamables y explosivos.
Cumplimiento de seguridad estandarizado: Diseñado en total cumplimiento con los estándares estadounidenses y las especificaciones de la industria petroquímica, pasando las pruebas hidrostáticas y de hermeticidad API para cumplir con los requisitos de aceptación de proyectos petroquímicos y de centrales eléctricas.
Fuerte compatibilidad de integración de tuberías: las dimensiones cara a cara de las bridas unificadas permiten el reemplazo directo de filtros importados de la misma especificación, lo que elimina la modificación de las tuberías para proyectos de renovación y reduce los costos de construcción.
Larga vida útil: el cuerpo forjado presenta una excelente resistencia a la fatiga y una resistencia media a la erosión, junto con rejillas de acero inoxidable resistentes a la corrosión para ciclos de servicio continuos mucho más largos que los filtros de acero fundido en condiciones normales de trabajo.
