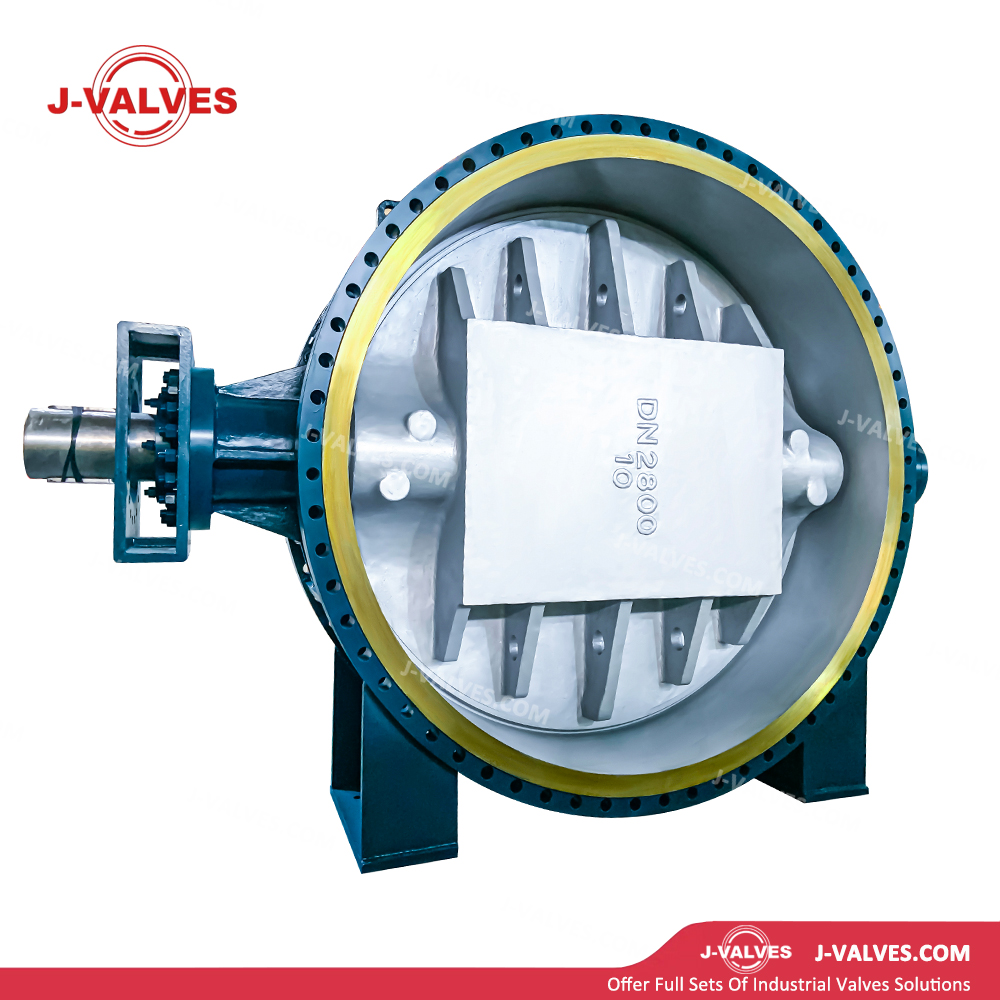

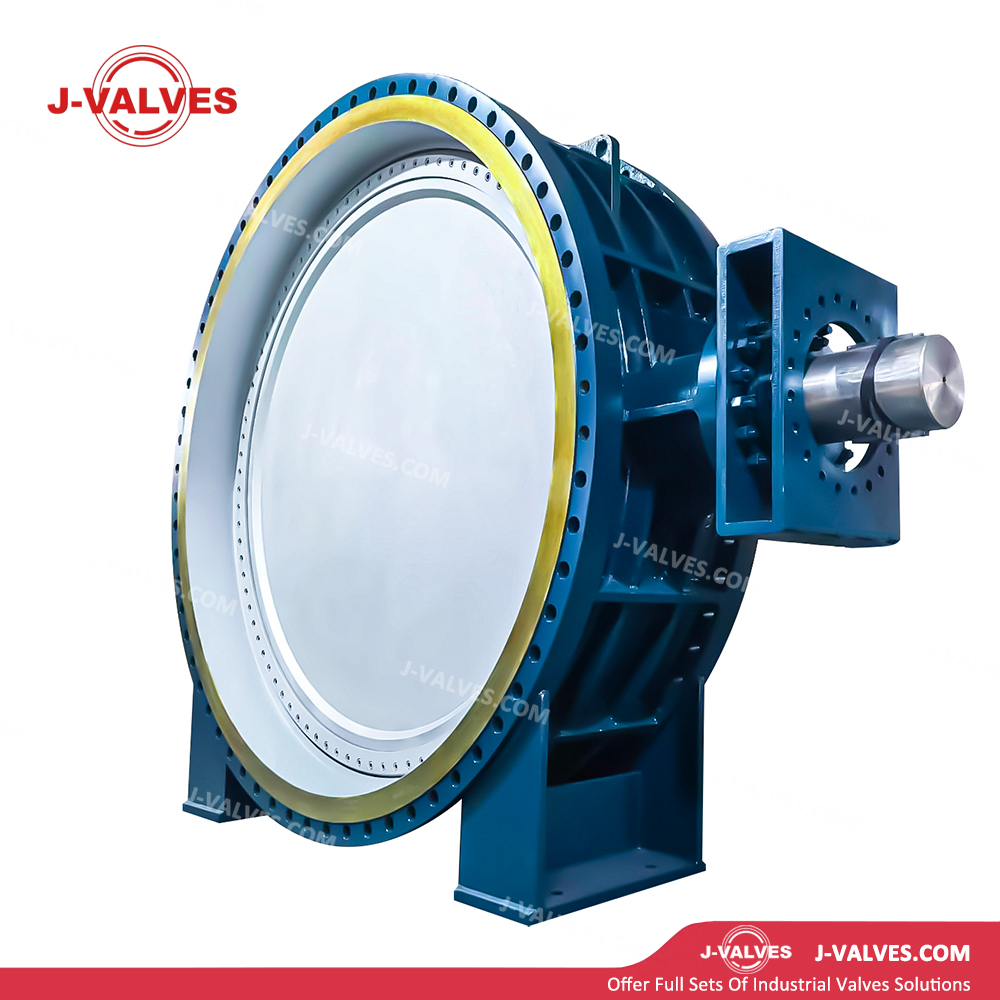

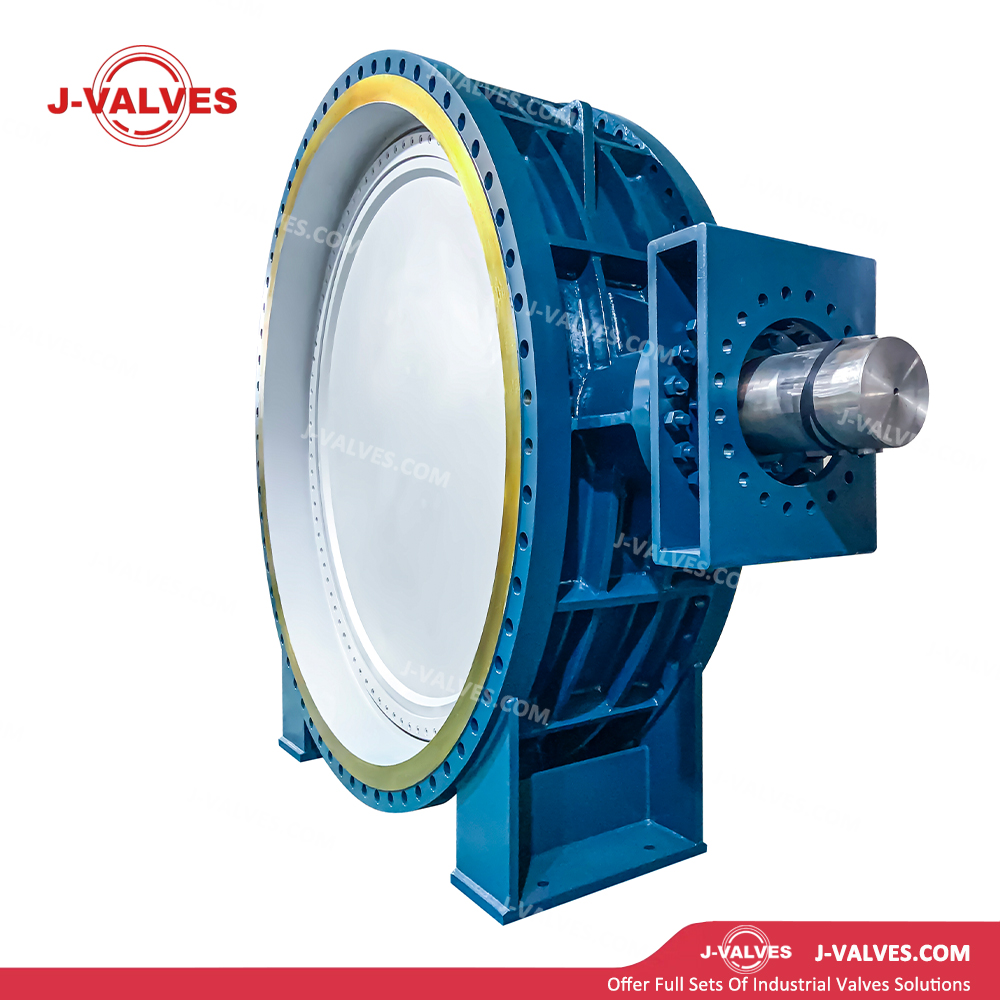

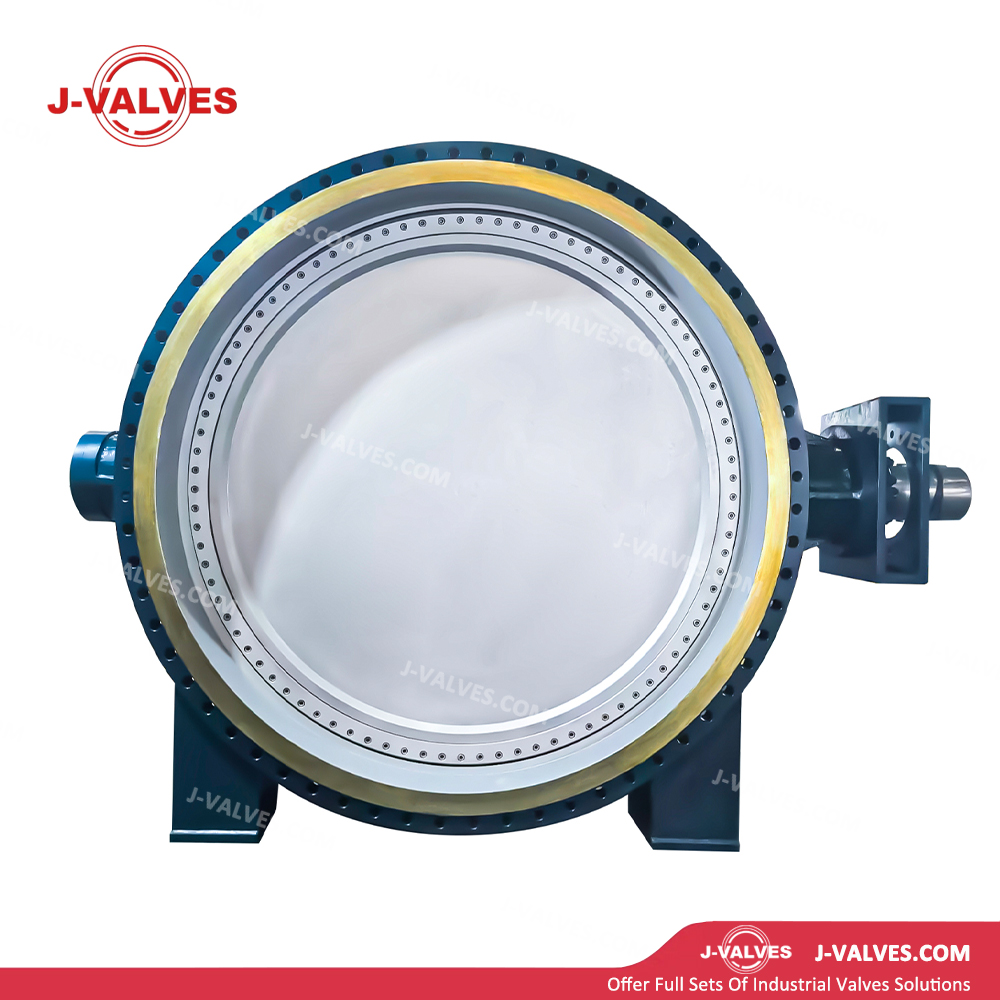

J-VALVES
Características estructurales
Cuerpo WCB de acero al carbono: El cuerpo de la válvula está fabricado con acero al carbono WCB ASTM A216, que presenta alta resistencia a la tracción, propiedades mecánicas favorables y capacidad de soporte de presión, adecuado para condiciones de trabajo de temperatura media y alta.
Diseño estructural triple excéntrico: se elimina la fricción entre el disco y el asiento para permitir una apertura y cierre rápidos de la válvula, logrando un sellado de contacto genuino de metal con metal con un rendimiento de sellado excepcional.
Sellado duro de metal: Las caras de sellado del disco y el asiento están revestidas con acero inoxidable o una capa de aleación dura. La estructura ofrece resistencia a altas temperaturas, resistencia al desgaste y resistencia a la corrosión, aplicable a medios de alta temperatura y alta presión y fluidos que transportan partículas sólidas.
Sellado sin fugas: la estructura triple excéntrica genera una fuerza de autoapriete similar a una leva al cerrar completamente, logrando fugas bidireccionales cero que cumplen con el estándar ISO 5208 Tasa A.
Conexión bridada: Los extremos bridados estándar cumplen con EN 1092-1 / GB/T 9113 (PN10), lo que garantiza una instalación confiable en el campo y una intercambiabilidad dimensional.
Diseño a prueba de incendios: Cumple con el estándar de prueba de fuego API 607. La estructura de sellado de metal conserva la integridad del sellado bajo exposición al fuego para evitar fugas del medio.
Dispositivo antiestático: El mecanismo antiestático incorporado evita la acumulación de estática y mitiga los riesgos de incendio y explosión.
Diseño de vástago anti-explosión: la estructura del vástago anti-explosión de entrada superior garantiza la seguridad operativa.
Operación sin fricción: Gracias a la triple excentricidad, el disco se desengancha del asiento durante la apertura y presiona firmemente contra el asiento durante el cierre. La abrasión de la superficie de sellado se minimiza para prolongar la vida útil.
Construcción compacta: Diseño general compacto con peso reducido. Ocupa menos espacio que las válvulas de compuerta y las válvulas de globo de idéntico tamaño nominal, lo que facilita la instalación y la integración en los sistemas de tuberías existentes.
Parámetros técnicos
Rango de tamaño: DN2800
Clase de presión: PN10
Rango de temperatura: -29 ℃ ~ +425 ℃
Material del cuerpo de la válvula: ASTM A216 WCB; ASTM A352 LCB/LCC (versión de baja temperatura); ASTM A217 WC6/WC9 (versión de alta temperatura)
Material del disco: WCB con revestimiento de acero inoxidable; ASTM A351 CF8/CF8M; ASTM A890 4A/5A (acero inoxidable dúplex)
Material del vástago: ASTM A182 F6a, F304, F316, 17-4PH
Sellado del asiento: SS304/SS316/SS316L con revestimiento duro de estelita, aleación a base de níquel y carburo de tungsteno
Embalaje: Grafito flexible, PTFE, fibra de carbono.
Conexión final: Brida (RF/MF/RTJ), compatible con EN 1092-1, GB/T 9113, ASME B16.5
Modo de operación: Manual (palanca/engranaje helicoidal), neumático (doble efecto/retorno por resorte de simple efecto), eléctrico, hidráulico
Estándar de diseño: API 609
Estándar de prueba: API 598
Campos de aplicación
Industria del petróleo y el gas: Implementado en sistemas de producción de campos de petróleo y gas, tuberías de recolección, refinación, almacenamiento y transporte para aislamiento positivo y regulación de flujo. Adaptable a medios de proceso que contienen azufre y cargados de partículas.
Industria química y petroquímica: Adecuado para tuberías y sistemas de reacción que transportan fluidos corrosivos y de alta temperatura y presión para cumplir con estrictos requisitos de sellado para condiciones de servicio adversas.
Industria metalúrgica: Se aplica a tuberías de gas de alta temperatura para gas de alto horno, estufas de aire caliente y hornos de calefacción.
Tratamiento de agua y protección del medio ambiente: Se utiliza en sistemas de suministro y drenaje de agua, tratamiento de aguas residuales, desulfuración de gases de combustión y desnitrificación para servicios de medios corrosivos.
Construcción naval e ingeniería costa afuera: instalado en sistemas de agua de lastre, agua de sentina y fueloil, cumpliendo con los requisitos de las certificaciones de la sociedad de clasificación marina.
Servicios Industriales Generales: Controla el aislamiento y estrangulamiento de agua, petróleo, gas, vapor, polvo y otros medios industriales comunes.
Ventajas y valor
Rendimiento de sellado sin fugas: El sellado duro de metal triple excéntrico logra un cierre hermético bidireccional, satisfaciendo estrictos códigos de seguridad y protección ambiental.
Vida útil extendida: sin fricción de contacto entre el disco y el asiento durante el ciclismo. El desgaste mínimo de las superficies de sellado admite decenas de miles de ciclos de apertura y cierre.
Excelente compatibilidad con altas temperaturas y alta presión: el sellado metálico resiste temperaturas superiores a 600 ℃, aplicable en condiciones severas que incluyen vapor a alta temperatura y aceite caliente.
Par de operación reducido: La geometría excéntrica triple optimizada reduce el par de operación entre un 30% y un 50% en comparación con las válvulas de mariposa convencionales, lo que permite la selección de actuadores de menor tamaño.
Nivel de seguridad superior: Los diseños integrados a prueba de incendios, antiestáticos y antiexplosiones, además de un sellado confiable, reducen drásticamente los riesgos de fugas y protegen al personal y al equipo.
Fácil instalación y mantenimiento: las juntas con bridas simplifican la instalación. El diseño del vástago de entrada superior permite el reemplazo en línea de componentes internos y acorta el tiempo de inactividad del sistema.
Amplia adaptabilidad del servicio: Múltiples grados de materiales, clasificaciones de presión y configuraciones de sellado son opcionales, cubriendo el espectro operativo completo desde criogénico hasta temperatura ultra alta y desde vacío hasta alta presión.
