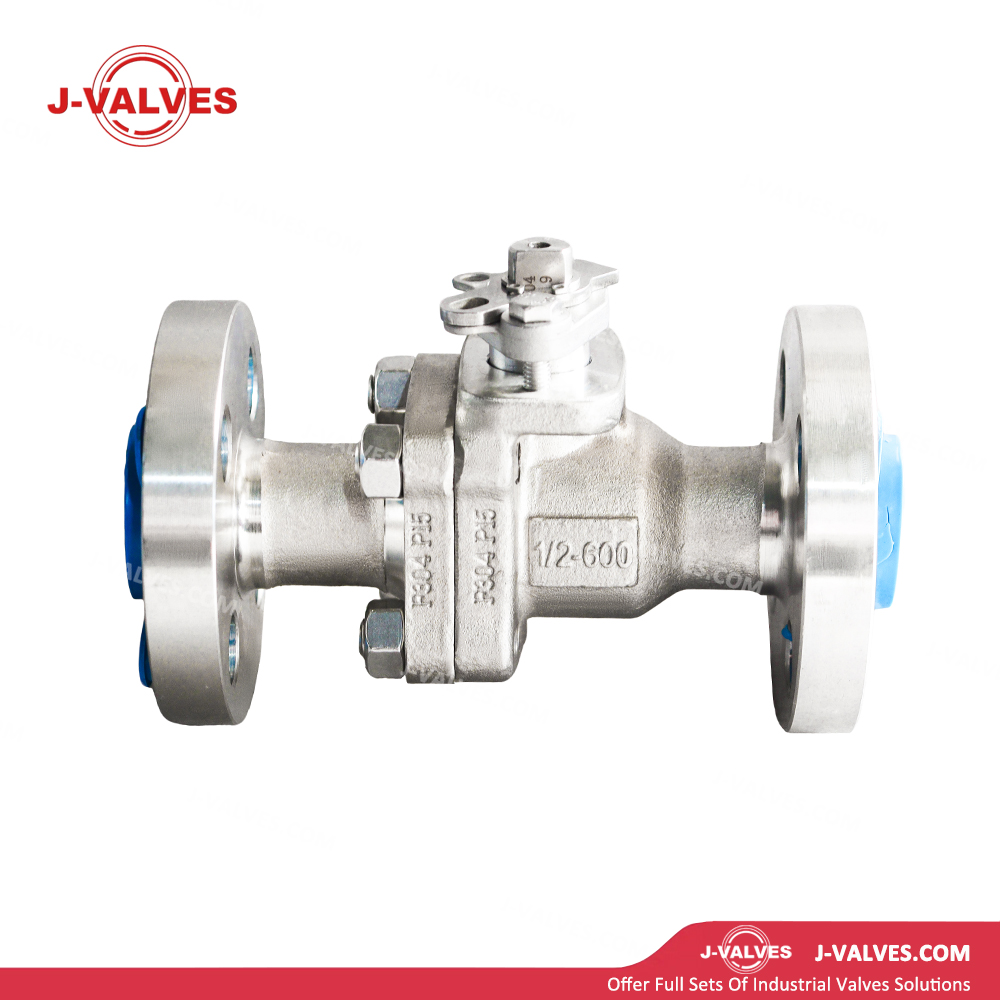

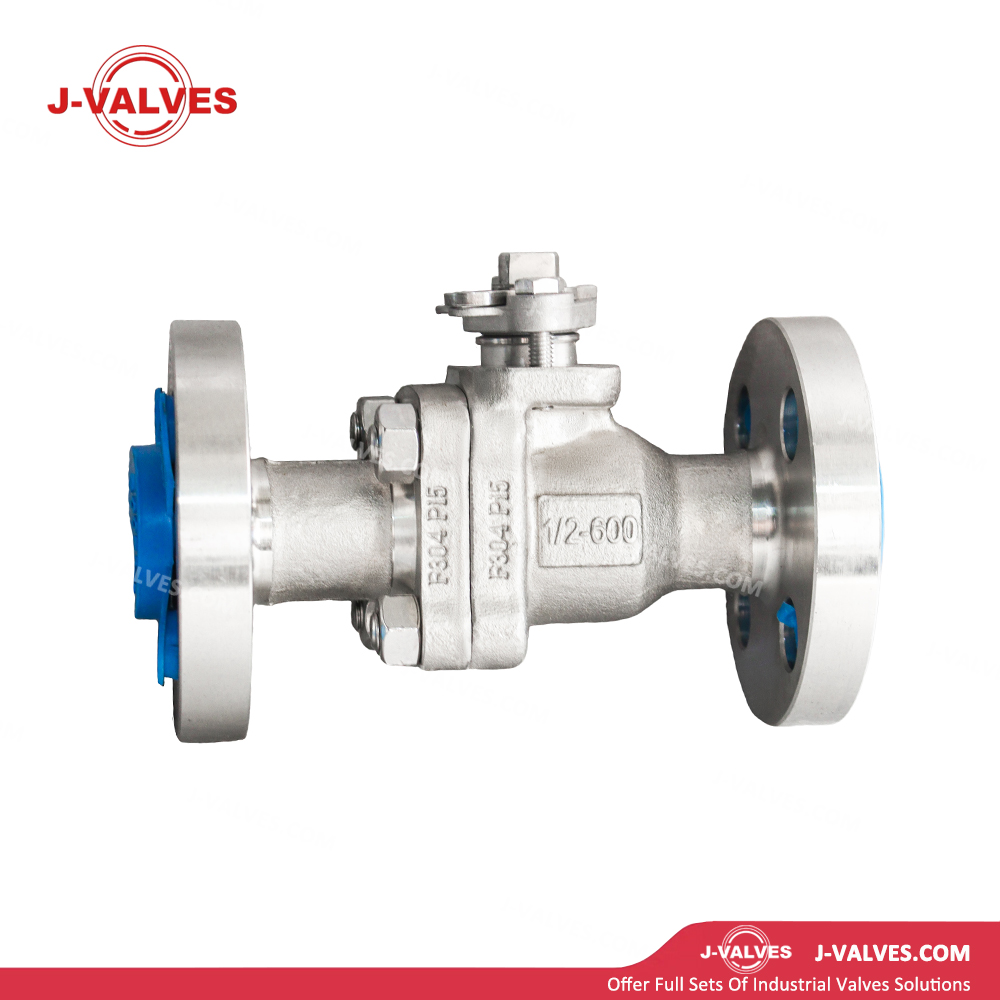

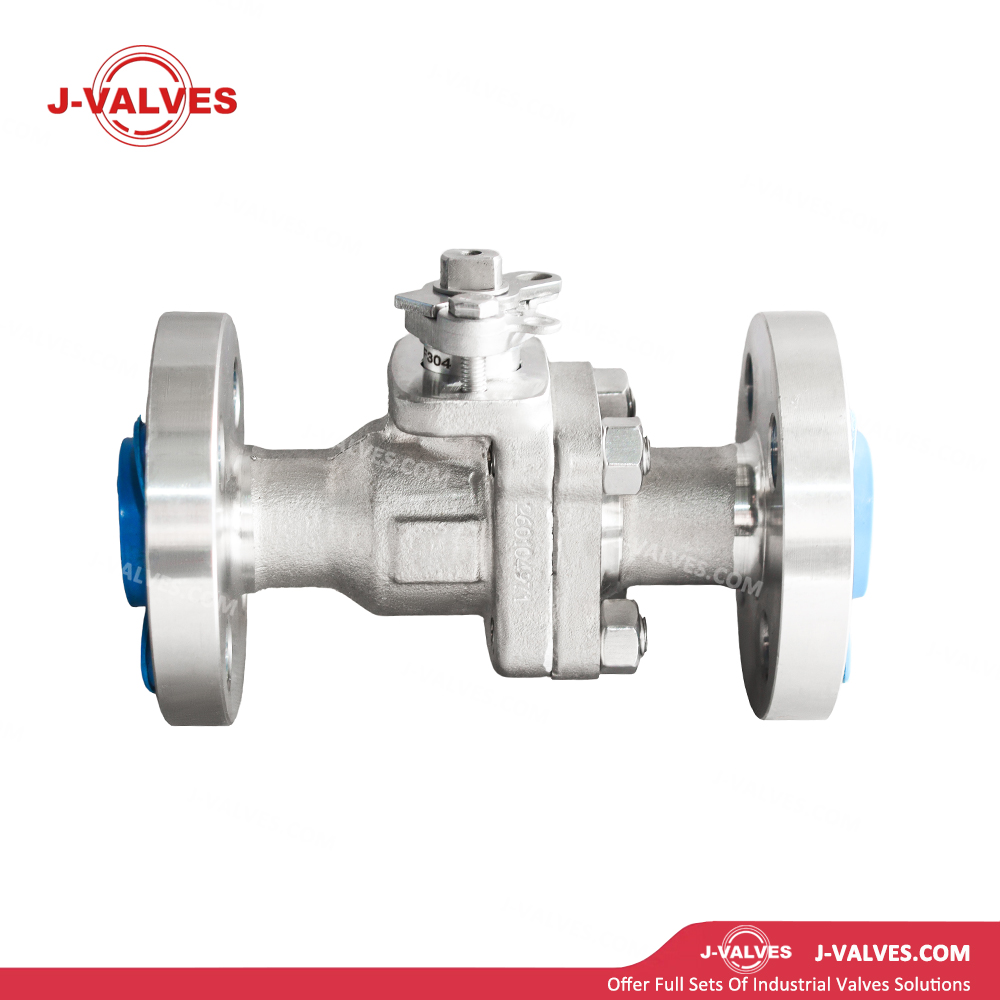

J-VALVES
Características estructurales
Material de acero inoxidable F304: El cuerpo de la válvula está moldeado con precisión de acero inoxidable austenítico ASTM A351 CF8 (F304), lo que ofrece una excelente resistencia a la corrosión, resistencia a la oxidación y propiedades mecánicas estables. Se adapta a diversos medios corrosivos y condiciones de servicio sanitario, con mayor rentabilidad que el F316.
Diseño de cuerpo de dos piezas: El cuerpo de la válvula consta de secciones izquierda y derecha sujetas mediante pernos. Con un diseño compacto y peso liviano, admite mantenimiento y revisión en línea, lo que permite reemplazar componentes internos, incluida la bola y el asiento, sin desarmar completamente la válvula, lo que acorta el tiempo de inactividad del equipo.
Diseño de bola flotante: la bola flota libremente bajo presión media y se ajusta perfectamente al asiento de la válvula para formar un sellado confiable. El sellado depende de la precarga del asiento bajo baja presión; La presión media aumenta la estanqueidad del sellado a alta presión para lograr un sellado autohermético. Esta estructura presenta una construcción simple y un rendimiento de sellado confiable.
Conexión de extremo con brida: La conexión con brida de cara elevada RF cumple con el estándar ASME B16.5. La clasificación de presión Clase 600 garantiza la estabilidad de la instalación y la integridad del sellado en condiciones de trabajo de alta presión, lo que facilita la integración con los sistemas de tuberías existentes.
Construcción a prueba de incendios: Cumple con el estándar API 607, la válvula adopta contacto de metal con metal como sellado de respaldo a prueba de incendios. Conserva la capacidad de sellado incluso durante accidentes de incendio para detener las fugas del medio.
Dispositivo antiestático: Los resortes antiestáticos incorporados y las bolas de acero conducen continuamente la electricidad estática entre la bola, el vástago y el cuerpo, lo que reduce los riesgos de incendio y explosión y cumple con los requisitos de uso en áreas peligrosas.
Diseño de vástago a prueba de explosiones: El vástago adopta una estructura a prueba de explosiones montada en la parte inferior equipada con hombro y anillo de retención. La estructura evita la expulsión del vástago causada por una presión interna anormal y garantiza la seguridad operativa.
Brida superior ISO 5211: La parte superior del vástago está equipada con una interfaz de brida estándar ISO 5211 (disponible en tamaños F03/F04/F05). Se pueden montar directamente actuadores neumáticos, actuadores eléctricos y cajas de cambios manuales para control remoto y funcionamiento automático.
Diseño compacto y liviano: la estructura de dos piezas de diámetro pequeño es compacta y ultraligera, adecuada para instalación en ubicaciones con espacio limitado y para reducir la carga de soporte de tuberías.
Parámetros técnicos
Tamaño nominal: 0,5' (DN15)
Clase de presión: ANSI Clase 600 (PN100)
Rango de temperatura: -29 ℃ ~ +425 ℃
Cuerpo/capó: ASTM A351 CF8 (F304), CF8M (F316), CF3 (304L), CF3M (316L)
Bola: ASTM A182 F304, F304 con ENP (niquelado electrolítico), F316, F316 con ENP
Vástago: ASTM A182 F304, F316, 17-4PH, XM-19 (Nitronic 50)
Sello del asiento: PTFE (estándar), RPTFE (reforzado), NYLON, PEEK, sello duro de metal (aleación a base de estelita/níquel)
Junta tórica: NBR, EPDM, FFKM (perfluoroelastómero), HNBR de baja temperatura
Empaquetadura: PTFE, grafito flexible, grafito reforzado con alambre de níquel
Junta: junta enrollada en espiral de grafito flexible 304; Junta de anillo metálico RTJ (opcional)
Conexión final: RF bridada (ASME B16.5); Brida RTJ opcional; rosca NPT/BSP, soldadura por encaje SW, soldadura a tope BW disponibles como opciones
Tipo de operación: Manual (palanca/engranaje helicoidal), neumática (doble efecto/retorno por resorte, simple efecto), eléctrica, hidráulica
Normas de diseño: API 608, ASME B16.34
Estándar de prueba: API 598
Dimensión cara a cara: Cumple con ASME B16.108
Campos de aplicación
Sistemas de lavado de alta presión: Se utilizan para la regulación media de equipos industriales de limpieza con chorro de agua y vapor a alta presión para resistir la erosión por alta presión.
Sistemas hidráulicos y neumáticos: proporciona cierre confiable y control de dirección de flujo para tuberías de aceite hidráulico, aire comprimido y nitrógeno de alta presión.
Industria electrónica y de semiconductores: se aplica en tuberías de suministro de alta presión para agua ultrapura, gas de alta pureza y productos químicos corrosivos.
Sistemas de transporte y almacenamiento criogénico: el material F304 permite el control de cierre de alta presión para medios criogénicos, incluidos nitrógeno líquido, oxígeno líquido y argón líquido.
Servicio industrial general: realiza un aislamiento estable de alta presión para agua, petróleo, gas, vapor, productos químicos y otros medios, y sirve como equipo de cierre crítico para tuberías de alta presión de pequeño diámetro.
Ventajas y valor
Optimizado para servicio de alta presión de diámetro pequeño: la estructura compacta de 1/2 pulgada combinada con la clasificación de alta presión Clase 600 está personalizada para condiciones de alta presión de bajo flujo con un espacio mínimo.
Excelente rendimiento anticorrosión: el acero inoxidable austenítico F304 resiste numerosos medios corrosivos, aplicable a amplios entornos corrosivos que cubren las industrias química, marina, alimentaria y más.
Sellado autohermético de bola flotante: el rendimiento del sellado mejora con el aumento de la presión media; el diseño ofrece alta confiabilidad y fácil mantenimiento con una configuración simple.
Operación liviana y flexible: la bola flotante de diámetro pequeño presenta un torque de operación extremadamente bajo para una operación de palanca sin esfuerzo, lo que admite aperturas y cierres frecuentes y una respuesta rápida.
Instalación y mantenimiento convenientes: el diseño de dos piezas permite el reemplazo de componentes internos sin quitar la válvula de las tuberías; la conexión bridada simplifica la instalación y la inspección; El diseño compacto reduce el costo de soporte de tuberías.
Fácil integración de automatización: la brida superior estándar ISO 5211 combina con actuadores neumáticos y eléctricos en miniatura para un control remoto conveniente y una actualización automática.
Amplia cobertura de aplicaciones: diversos materiales opcionales, estilos de sellado, clases de presión y conexiones finales cubren amplias condiciones de trabajo que van desde criogénicas hasta altas temperaturas, desde vacío hasta presión ultraalta, desde fluidos inertes hasta medios corrosivos.
Cumplimiento total de los estándares internacionales: Diseñado y fabricado estrictamente de acuerdo con los estándares internacionales, incluidos API 608, ASME e ISO, para satisfacer las demandas de adquisición de proyectos globales. Se suministra documentación completa, incluidos certificados de materiales EN 10204 3.1/3.2, informes de pruebas y certificados de cumplimiento NACE.
