J-VALVES

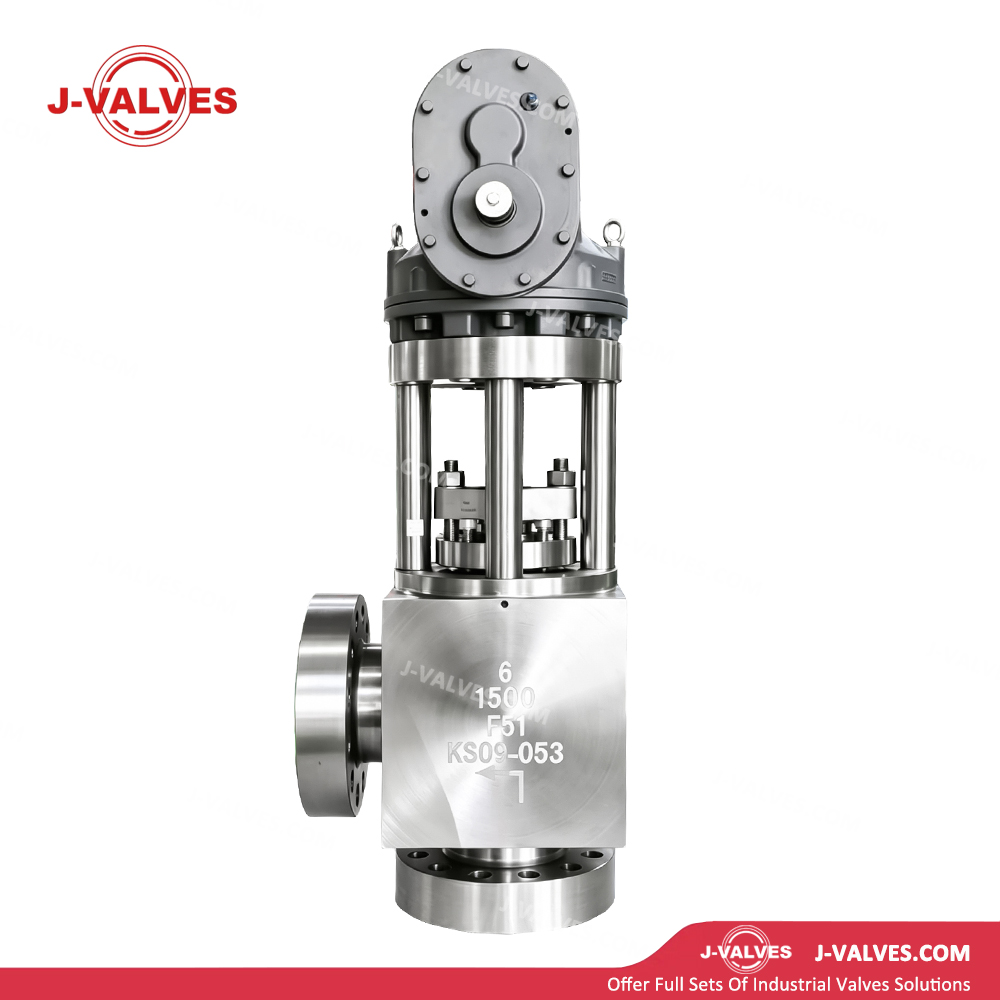

Cuerpo de válvula forjado: Forjado integralmente a partir de múltiples grados, incluidos A105, F304 y F316, el cuerpo presenta una estructura de grano compacto libre de defectos de fundición con mayor resistencia mecánica y capacidad de soporte de presión.
Construcción tipo ángulo: el diseño de flujo de 90 grados ahorra aproximadamente un 50 % de espacio en las tuberías en comparación con las válvulas de globo de patrón recto y reduce el costo general de instalación.
Estructura de sello de fuelle opcional: La construcción de sello de fuelle opcional logra cero fugas externas para satisfacer estrictos estándares de protección ambiental.
Diseño guiado por disco: el disco guiado con precisión garantiza la alineación central al cerrar, lo que mejora la estabilidad del sellado y prolonga la vida útil.
Superficies de sellado con revestimiento duro: Las caras de sellado del asiento y del disco están recubiertas con una aleación de estelita para obtener una excelente resistencia al desgaste y la corrosión para un ciclo de servicio más prolongado.
Estructura del asiento trasero: Equipada con un asiento trasero, la empaquetadura se puede reemplazar con la válvula completamente abierta para permitir el mantenimiento en línea.
Diseño de vástago anti-explosión: El vástago anti-explosión cumple con la especificación API 623 para garantizar una operación segura en el campo.
Dispositivo antiestático: El componente antiestático incorporado elimina la acumulación de estática para el servicio con fluidos inflamables y explosivos.
Bonete de sello de presión: Las versiones de alta presión adoptan un diseño de sello autoajustable a presión que proporciona un efecto de sellado más hermético a medida que aumenta la presión media.
| Artículo | Especificación |
Rango de tamaño | 1/2' ~ 12' (DN15 ~ DN300) |
Clase de presión | Clase 150 a Clase 2500 (PN20 a PN420) |
Temperatura de funcionamiento | -29 ℃ ~ +538 ℃, sujeto al material del cuerpo y la configuración del sellado |
Material corporal | A105, LF2, F304, F316, F304L, F316L, F11, F22, F91 y otros grados forjados |
Material del disco y del asiento | Base de acero inoxidable 304/316 con revestimiento duro de Stellite |
Material de tallo | Acero inoxidable 410, 304, 316, 17-4PH |
Tipo de asiento | Cara plana, cara cónica, cara del tapón esférico |
Conexión final | Bridas RF/RTJ, soldadura a tope BW, soldadura a encaje SW, extremos roscados NPT |
Modo de operación | Actuación manual (volante/palanca), neumática, eléctrica, hidráulica. |
Estándares de diseño | ASME B16.34, API 602, API 623, BS 1873 |
Estándares de prueba | API 598, API 6D, ISO 5208, BS 6755 |
Dimensión cara a cara | Cumple con ASME B16.10 |
Estándar final | ASME B16.5 para extremos bridados, ASME B16.11 para extremos roscados y hembra, ASME B16.25 para extremos soldados a tope |
Industria del petróleo y el gas: regulación de flujo y aislamiento de líneas para producción de campos de petróleo y gas, tuberías de recolección e instalaciones de procesamiento, compatible con servicios ácidos que contienen sulfuro de hidrógeno.
Industria Petroquímica: Control de medios de alta temperatura y alta presión para unidades de refinería, procesos de reacción química y plantas de craqueo catalítico.
Industria de Generación de Energía: Aislamiento de vapor y ajuste de flujo para circuitos principales de vapor, sistemas de agua de alimentación y líneas de derivación de centrales térmicas.
Industria química del carbón: control de fluidos a alta presión para proyectos de gasificación de carbón, conversión de carbón a petróleo y carbón a gas.
Industria farmacéutica: aislamiento de tuberías de proceso que requiere una limpieza ultraalta; La variante sellada con fuelle está disponible bajo pedido.
Construcción naval e ingeniería costa afuera: instalación en ubicaciones de tuberías con espacio limitado en plataformas costa afuera y embarcaciones marinas.
Alta confiabilidad bajo alta presión: la construcción sólida forjada preserva la integridad estructural bajo presión máxima Clase 2500 y fluctuaciones drásticas de temperatura, lo que reduce el riesgo de ruptura del cuerpo.
Diseño que ahorra espacio: el diseño de entrada y salida de 90 grados reduce drásticamente el espacio ocupado por la tubería, perfecto para un diseño compacto en plataformas y bastidores de tuberías.
Modulación de flujo precisa: la característica de recorrido lineal del disco de la válvula de globo ofrece un rendimiento de regulación superior para procesos que necesitan un ajuste de flujo preciso.
Fácil mantenimiento: el diseño del asiento trasero permite el reemplazo del empaque bajo condiciones presurizadas; La reparación in situ del asiento y el disco reduce el tiempo de inactividad del sistema.
Amplia compatibilidad de aplicaciones: diversos grados de materiales y opciones de sellado cubren una gama completa de condiciones de trabajo, desde temperaturas criogénicas bajas hasta altas temperaturas, y medios no corrosivos hasta medios corrosivos severos.
Ciclo de servicio prolongado: el sellado con revestimiento duro de estelita y el vástago endurecido permiten un funcionamiento estable a largo plazo en entornos de servicio hostiles.
Cumplimiento de seguridad internacional: Cumple con API 623 y otras especificaciones globales; Equipado con vástago antiexplosión y unidad antiestática para proteger el equipo y los operadores.
Versión con sello de fuelle: Adecuado para fluidos tóxicos, inflamables y de alto valor donde es obligatorio que no haya fugas en el empaque.
Bonete extendido: Diseñado para servicio criogénico por debajo de -29 ℃ para evitar el congelamiento del empaque en el vástago de la válvula.
Cuerpo encamisado: Se aplica a medios que se solidifican fácilmente, como asfalto y azufre, para mantener la fluidez del fluido.
Conjunto de derivación: Equilibra la presión diferencial a través de la válvula para facilitar la apertura en condiciones de trabajo de gran tamaño o alto delta-P.
Dispositivo de bloqueo: evita el funcionamiento incorrecto involuntario de tuberías críticas para la seguridad que necesitan una posición fija de la válvula.
Indicador de posición: muestra visualmente el estado de apertura/cierre para un monitoreo remoto conveniente.
