J-VALVES
Material de acero al carbono forjado A105: El cuerpo de la válvula está íntegramente forjado con acero al carbono ASTM A105, y presenta una estructura de grano denso y excelentes propiedades mecánicas. Proporciona alta resistencia y capacidad de soporte de presión confiable, adecuada para condiciones de trabajo de alta presión y entornos generales de medios corrosivos.
Diseño de bola de cuatro direcciones: La bola está diseñada con un paso de flujo con puerto L o T, lo que permite un control de la dirección del flujo tipo L o T. La dirección del flujo se puede cambiar rápidamente mediante una rotación de 90°, lo que simplifica el sistema de tuberías y reduce el número de válvulas.

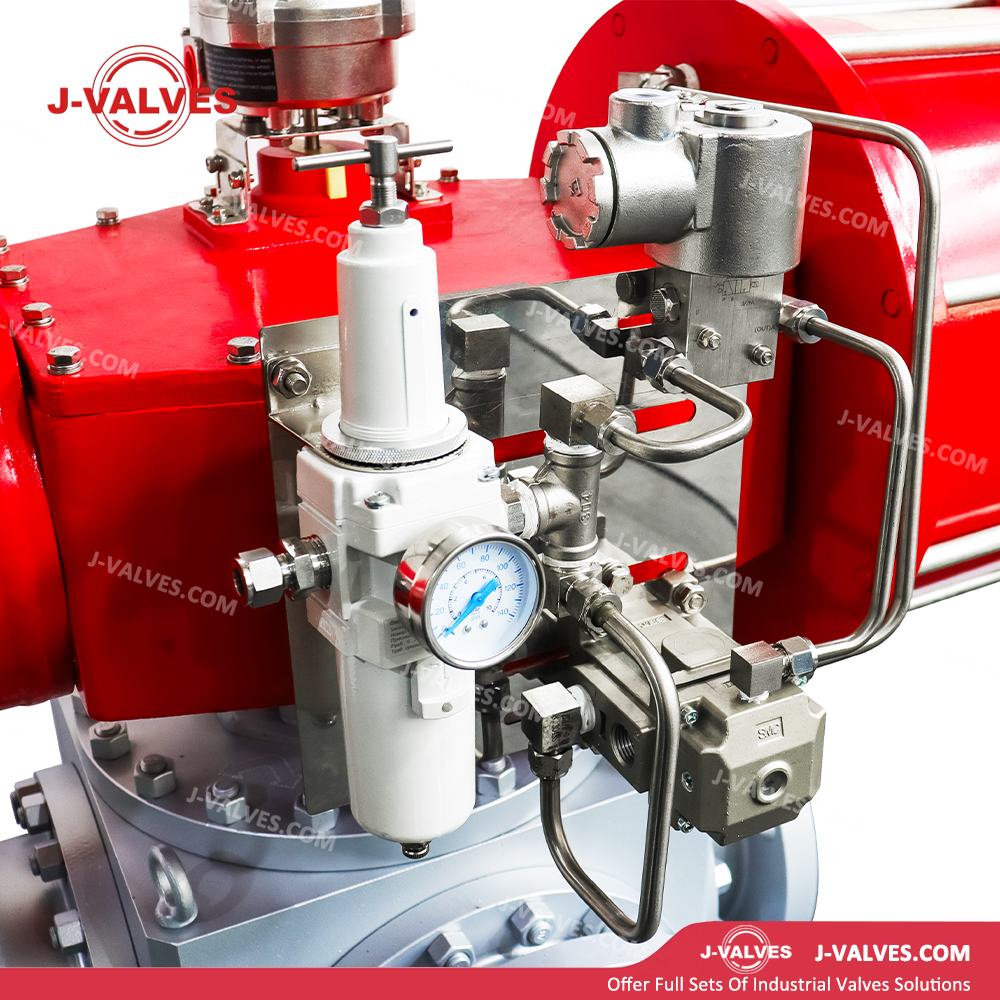

Actuador neumático: Equipado con actuadores neumáticos de doble o simple efecto (retorno por resorte), con una presión de suministro de aire de 0,4 a 0,7 MPa. Presenta una respuesta rápida y tiempo de apertura y cierre controlable. El tipo de simple efecto se restablece automáticamente a una posición segura en caso de falla de aire para garantizar la seguridad del sistema.
Brida superior ISO 5211: la conexión entre el actuador y el cuerpo de la válvula adopta la brida estándar ISO 5211, lo que facilita la instalación, desmontaje y reemplazo de actuadores, y es compatible con varios actuadores neumáticos, eléctricos e hidráulicos.
Conexión bridada o roscada: Hay varios métodos de conexión disponibles, incluida la conexión bridada (RF, ASME B16.5) y la conexión roscada (NPT/BSP, ASME B1.20.1), para cumplir con diferentes requisitos de instalación y garantizar la confiabilidad de la conexión.
Diseño a prueba de incendios: Cumple con los estándares API 607 / API 6FA. La estructura de sellado de metal a metal mantiene el rendimiento de sellado en condiciones de incendio para evitar fugas de medios.
Dispositivo antiestático: el resorte antiestático incorporado y la bola de acero conducen eficazmente la electricidad estática entre la bola, el vástago y el cuerpo de la válvula, lo que reduce los riesgos de incendio y explosión y cumple con los requisitos para aplicaciones en áreas peligrosas.
Diseño de vástago anti-explosión: El vástago de la válvula adopta una estructura anti-explosión de entrada inferior con hombros de eje y anillos de retención, lo que garantiza que el vástago no se salga por la presión del medio en condiciones anormales de presión interna para garantizar la seguridad operativa.
Operación manual de emergencia: el actuador neumático está equipado con un dispositivo manual de montaje lateral o un volante superior, lo que permite la operación manual de emergencia en caso de falla en el suministro de aire para mantener la controlabilidad del sistema.

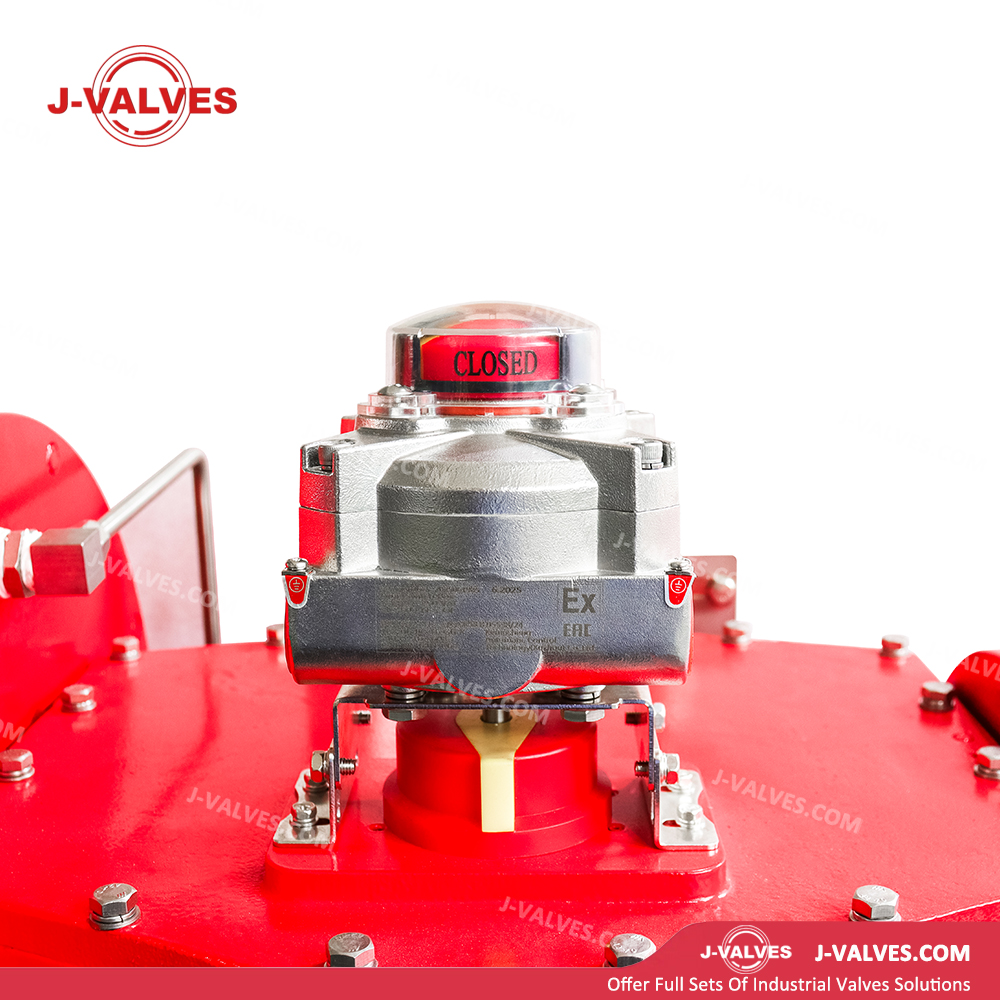

Interruptores de límite y posicionadores opcionales: Se pueden instalar interruptores de límite mecánicos o inductivos, válvulas de solenoide y posicionadores (señal de 4–20 mA) para realizar retroalimentación de la posición de la válvula y un control de regulación preciso.
Diseño compacto: la estructura de cuatro vías integra múltiples funciones de flujo en una unidad, lo que reduce la cantidad de válvulas de tubería, ahorra espacio de instalación y reduce la complejidad del sistema.
Rango de tamaños : 1/2″ a 12″ (DN15 a DN300)
Clase de presión : Clase 150 a Clase 600 (PN20 a PN100)
Rango de temperatura : -29 ℃ a +425 ℃
Cuerpo de válvula : ASTM A105, ASTM A350 LF2 (tipo de baja temperatura), ASTM A182 F304/F316 (tipo de acero inoxidable)
Bola : ASTM A105 + ENP (niquelado electrolítico), ASTM A182 F304/F316, F316 + revestimiento duro STL
Vástago : ASTM A182 F6a, F304, F316, 17-4PH
Sello del asiento : PTFE, RPTFE, NYLON, PEEK, sello duro de metal (STL/aleación a base de níquel)
Juntas tóricas : NBR, VITON, EPDM, HNBR de baja temperatura
Empaquetadura : Grafito flexible, PTFE
Conexión final : Bridada (RF/RTJ, ASME B16.5), Roscada (NPT/BSP), Soldadura por enchufe (SW), Soldadura a tope (BW)
Funcionamiento : Neumático (doble efecto/simple efecto con retorno por resorte), eléctrico, hidráulico, manual (volante/palanca)
Estándares de diseño : API 6D, API 608, ASME B16.34
Estándares de prueba : API 598, API 6D
Industria del petróleo y el gas: se utiliza para la conmutación de líneas múltiples en sistemas de explotación, recolección, transporte y refinación de campos de petróleo y gas, para realizar la distribución de medios, la confluencia y la conversión de la dirección del flujo, y para simplificar el diseño de tuberías de la estación.
Industria química y petroquímica: adecuado para el control de conmutación de múltiples rutas de alimentación y descarga de calderas de reacción, conversión de la dirección del flujo en sistemas de regeneración de catalizadores y control de distribución de tuberías de múltiples productos.
Industria energética: se aplica para la conmutación de múltiples rutas de sistemas de agua de refrigeración y sistemas de aceite lubricante, así como para el control de operación alternativa de unidades de bomba de respaldo.
Construcción naval e ingeniería costa afuera: se utiliza para la distribución de rutas múltiples y el control de conversión de sistemas de agua de lastre, sistemas de agua de sentina y sistemas de fueloil.
Sistemas de distribución de gas: aplicados para la distribución de redes de tuberías de gases industriales (nitrógeno, oxígeno, hidrógeno, gas natural) y control de llenado de múltiples rutas en estaciones de servicio.
Aplicaciones industriales generales: Adecuado para conmutación de dirección de flujo, distribución, confluencia y control de mezcla de medios como agua, petróleo, gas y productos químicos.
Multifunción en una válvula, simplificación del sistema: una sola válvula de cuatro vías reemplaza múltiples válvulas de dos vías y tuberías complejas, lo que reduce la cantidad de válvulas entre un 30% y un 50%, lo que reduce la complejidad del sistema de tuberías y los puntos de fuga.
Conmutación automática rápida: el actuador neumático presenta una respuesta rápida (tiempo de apertura y cierre de 0,5 a 3 segundos). Combinado con el sistema de control, realiza un cambio automático remoto de la dirección del flujo y mejora la eficiencia de la producción.
Seguridad y confiabilidad: el tipo de retorno por resorte regresa automáticamente a una posición segura en caso de un corte de aire o energía. Los diseños a prueba de incendios, antiestáticos y antiexplosiones garantizan un funcionamiento seguro en condiciones peligrosas.
Control de flujo preciso: Los conductos de flujo de puerto L/puerto T diseñados con precisión garantizan que no se mezclen durante el cambio de flujo, cumpliendo con estrictos requisitos del proceso.
Amplia aplicabilidad: una selección completa de materiales, tipos de sellado, clases de presión y actuadores cubre una amplia gama de condiciones de trabajo, desde temperaturas bajas a altas y presiones bajas a altas.
Bajo costo de mantenimiento: la estructura forjada es resistente y duradera. El diseño del asiento reemplazable facilita el mantenimiento en línea. El actuador neumático presenta una estructura simple y una baja tasa de fallas.
Cumplimiento de estándares internacionales: diseñado y fabricado en estricta conformidad con estándares internacionales como API, ASME e ISO para cumplir con los requisitos de adquisición de proyectos globales, con certificaciones de materiales completas e informes de prueba proporcionados.
