J-VALVES
Características de diseño
Construcción de acero inoxidable: El cuerpo de la válvula está forjado en acero inoxidable austenítico (ASTM A182 F304/F316/F316L) o acero inoxidable dúplex (F51/F53), lo que ofrece una excelente resistencia a la corrosión, a la oxidación y a las altas temperaturas. Adecuado para medios corrosivos como ácidos, álcalis, sales y cloruros.

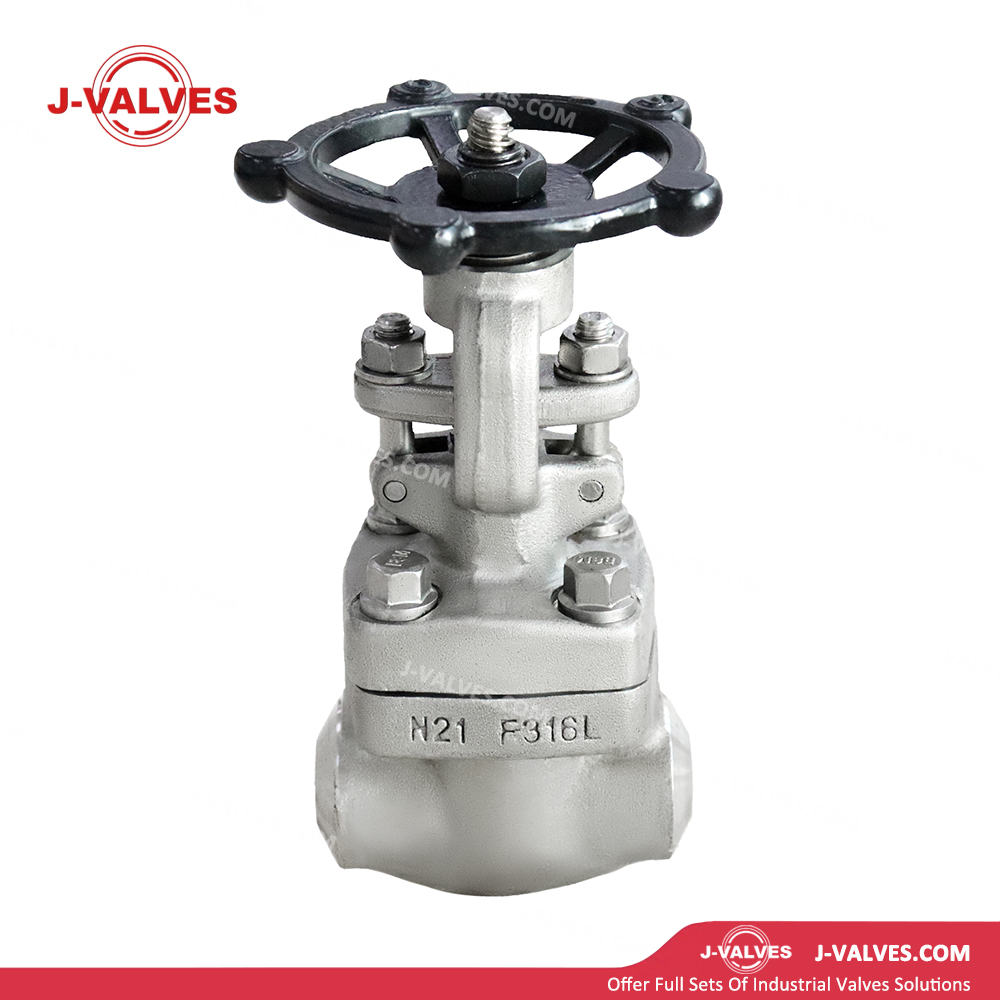

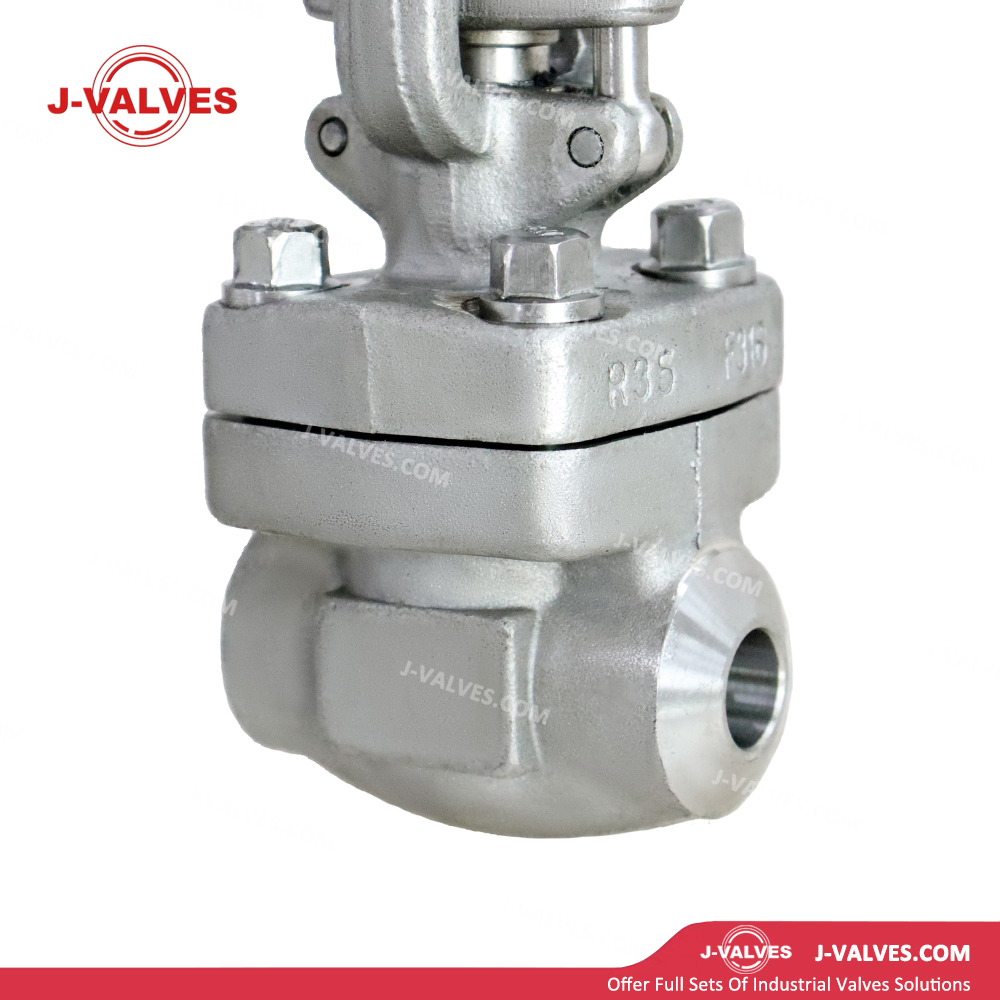

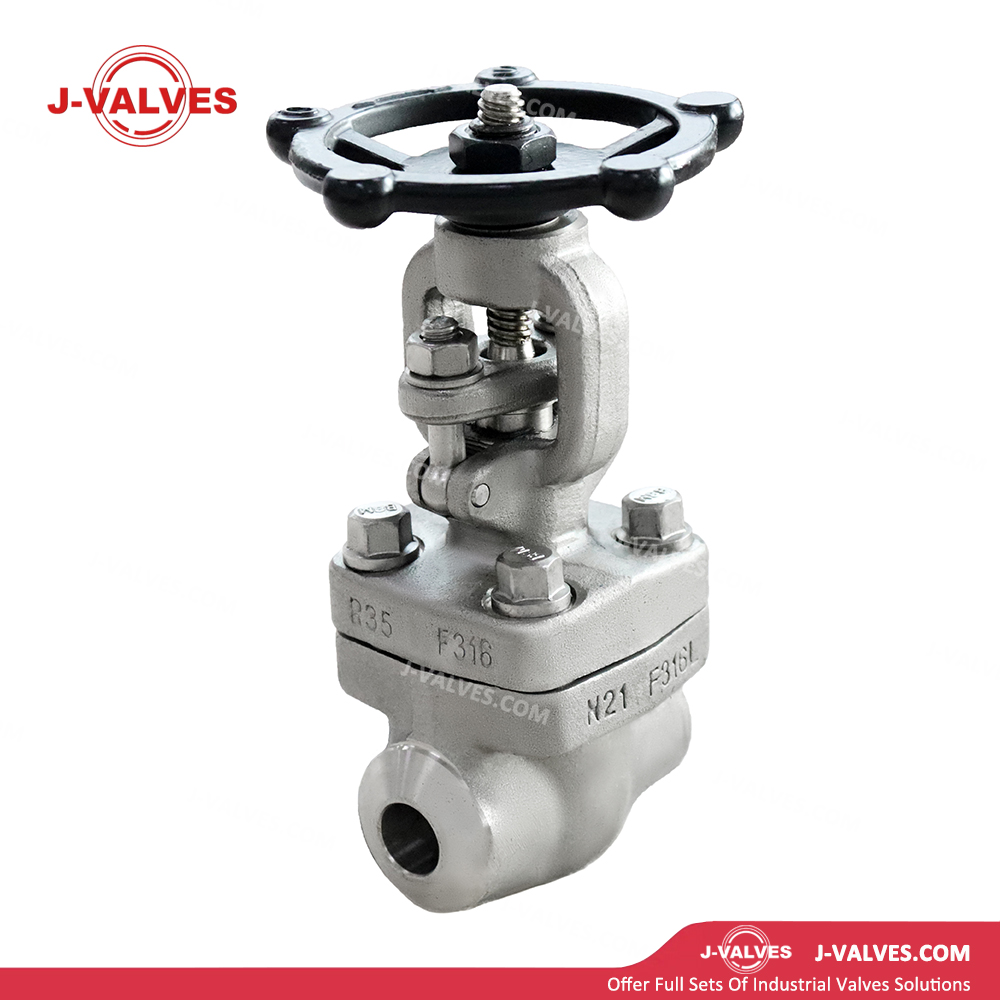

Conexión soldada (SW): Los extremos del cuerpo de la válvula cuentan con un diseño soldado. Los tubos se insertan en el casquillo del cuerpo y se sueldan circunferencialmente para formar una junta permanente de alta resistencia sin vías de fuga. Proporciona una excelente resistencia a la alta presión y a las vibraciones, ideal para tuberías de alta presión con espacio limitado.

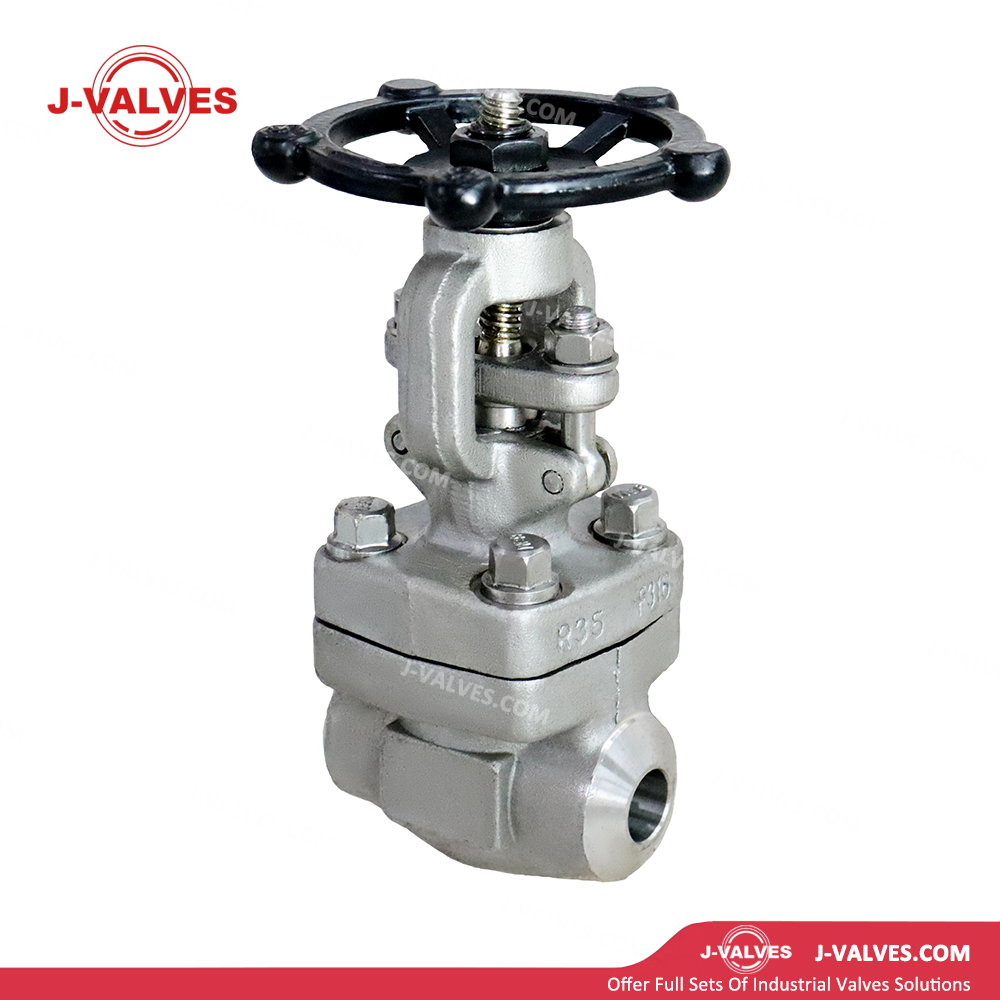

Estructura del cuerpo forjado: Fabricado con un proceso de forjado integral, lo que da como resultado una estructura de grano denso y propiedades mecánicas superiores en comparación con las piezas fundidas, libre de defectos de fundición, adecuado para clases de alta presión (Clase 800/1500/2500).
Cuña flexible tipo cuña: La cuña integral de acero inoxidable con una ranura flexible en el medio logra un sellado autoenergizado bajo presión del medio, compensando la expansión térmica y el desgaste menor de las superficies de sellado para garantizar un cierre confiable a largo plazo.

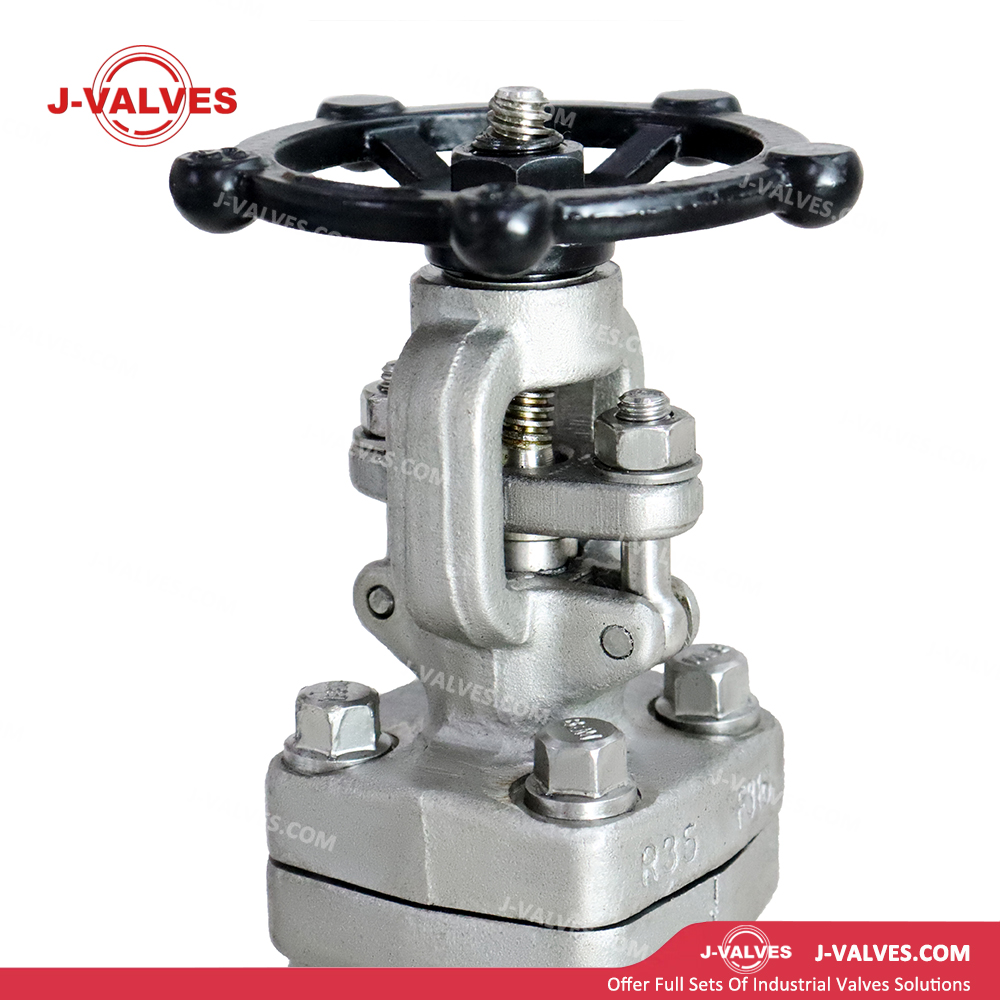

Diseño de vástago totalmente guiado: el casquillo guía superior entre el vástago y el casquete y la estructura de guía inferior entre el vástago y la cuña garantizan una alineación precisa durante la operación, evitando irritaciones y daños a las superficies de sellado.
Sistema de sellado del vástago: Equipado con empaque trenzado de grafito flexible o empaque de PTFE, combinado con prensaestopas de carga dinámica, adaptable a condiciones de alta temperatura y alta presión. Se encuentran disponibles empaquetaduras de bajas emisiones para cumplir con los requisitos ambientales.
Vástago y asiento trasero a prueba de explosiones: el vástago está diseñado con un hombro antiexplosión en la parte inferior. En la posición completamente abierta, el saliente del vástago forma un sello de metal con metal con el asiento trasero del capó, lo que permite el reemplazo en línea del empaque bajo presión y mejora la seguridad.

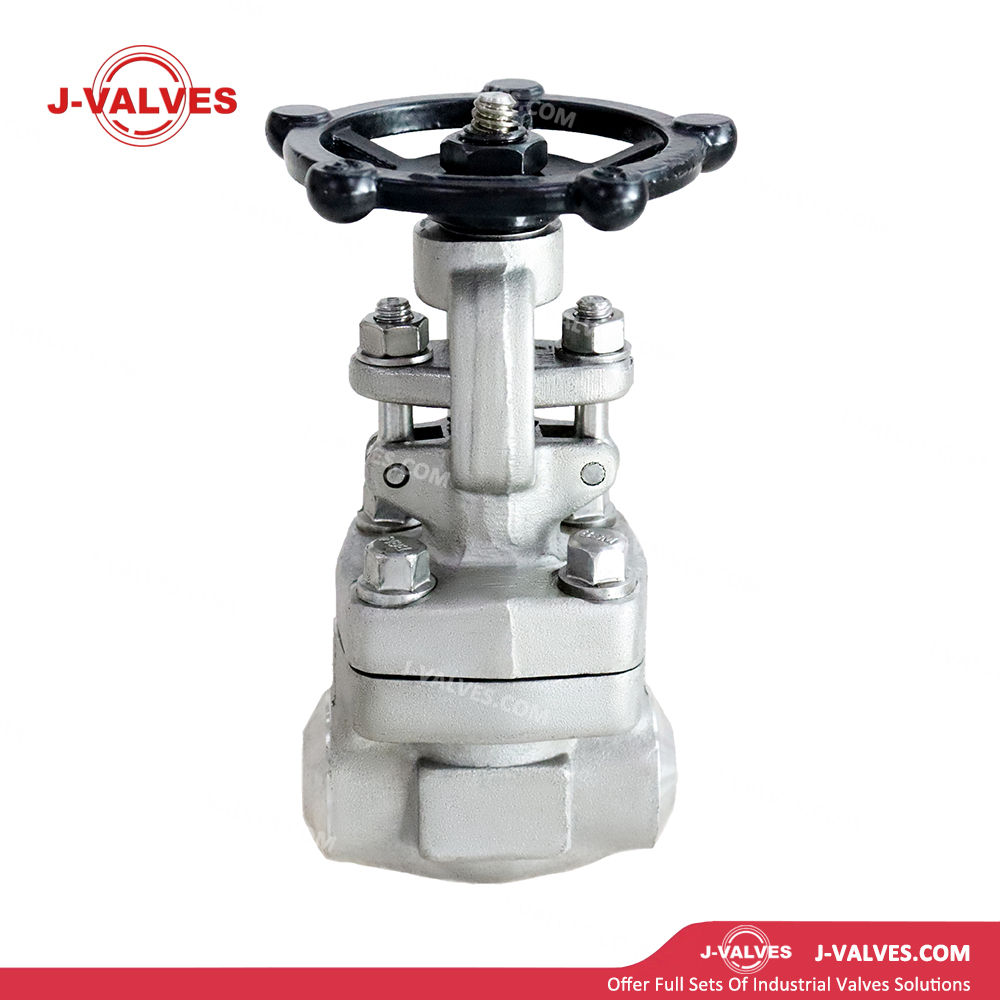

Diseño compacto: De tamaño pequeño y liviano, adecuado para instalaciones con espacio limitado, como paneles de instrumentos, equipos montados sobre patines y unidades de laboratorio.
Bonete extendido opcional: Para servicio a alta temperatura, hay disponible un bonete extendido para mantener el área de empaque alejada del flujo de calor, protegiendo al personal de empaque y operación.
Especificaciones técnicas
Rango de tamaños: NPS 1/4″ a 2″ (DN8 a DN50)
Clase de presión: 150 lb a 2500 lb (PN20 a PN420)
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo/capó: ASTM A182 F304, F316, F316L, F321, F347; F51, F53 acero inoxidable dúplex
Cuña: F304, F316, F316L con revestimiento de estelita, carburo sólido
Potencia: F304, F316, 17-4PH, XM-19
Asiento: Cuerpo con revestimiento de Stellite, F316 con carburo, anillos de asiento renovables
Empaquetadura: Grafito flexible, PTFE, grafito reforzado con alambre de Inconel
Conexiones finales: Socket-Weld (SW) conforme a ASME B16.11; Soldadura a tope (BW) opcional o rosca NPT
Operación: Manual (volante), operador de engranajes de tamaño pequeño, eléctrico (actuador en miniatura)
Normas de diseño: API 602, ASME B16.34
Estándar de prueba: API 598
Aplicaciones
Industria petroquímica: Aislamiento de medios en líneas de instrumentos de alta presión, líneas de muestreo, líneas de ventilación y líneas de inyección de químicos en refinerías y plantas químicas.
Industria energética: aislamiento de instrumentos y tuberías de proceso de pequeño diámetro para sistemas de vapor, agua de alimentación y condensado de alta temperatura y alta presión en centrales térmicas y nucleares.
Industria del petróleo y el gas: tuberías de alta presión y pequeño diámetro en bocas de pozo, árboles de Navidad y estaciones de recolección, así como servicios resistentes a la corrosión en yacimientos de petróleo y gas amargos.
Ingeniería costa afuera: sistemas hidráulicos de alta presión, sistemas de inyección de químicos y sistemas de aire para instrumentos en plataformas y embarcaciones costa afuera.
Sistemas de instrumentos analíticos: sistemas de pretratamiento de muestras para analizadores en línea y control preciso de tuberías de gas/líquido de alta presión.
Ventajas y valor
Sellado confiable de alta presión: la soldadura de encaje de circunferencia completa elimina las rutas de fuga de la conexión y el cuerpo de acero inoxidable forjado proporciona una capacidad de soporte de alta presión, adecuado para servicio de alta presión Clase 2500.
Excelente resistencia a la corrosión: los aceros inoxidables austeníticos y dúplex cubren una amplia gama de ambientes corrosivos, extendiendo la vida útil de la válvula y reduciendo los costos de reemplazo.
Alta eficiencia de espacio: el diseño compacto con soldadura por encaje ahorra más del 70 % de espacio de instalación en comparación con las válvulas bridadas, ideal para bastidores de tuberías densos y unidades montadas sobre patines.
Seguridad operativa: Múltiples diseños de seguridad que incluyen vástago a prueba de explosiones, asiento trasero y empaquetadura con carga dinámica permiten el mantenimiento en línea, garantizando la seguridad del personal y del equipo.
Estandarización e intercambiabilidad: Cumple con estándares internacionales como API 602, compatible con sistemas globales de válvulas de pequeño diámetro y alta presión con alta universalidad de repuestos.
Configuración flexible: una amplia selección de grados de acero inoxidable, clases de presión, tipos de sellado y métodos de actuación para satisfacer diversas aplicaciones, desde oxígeno líquido criogénico hasta vapor de alta temperatura.
