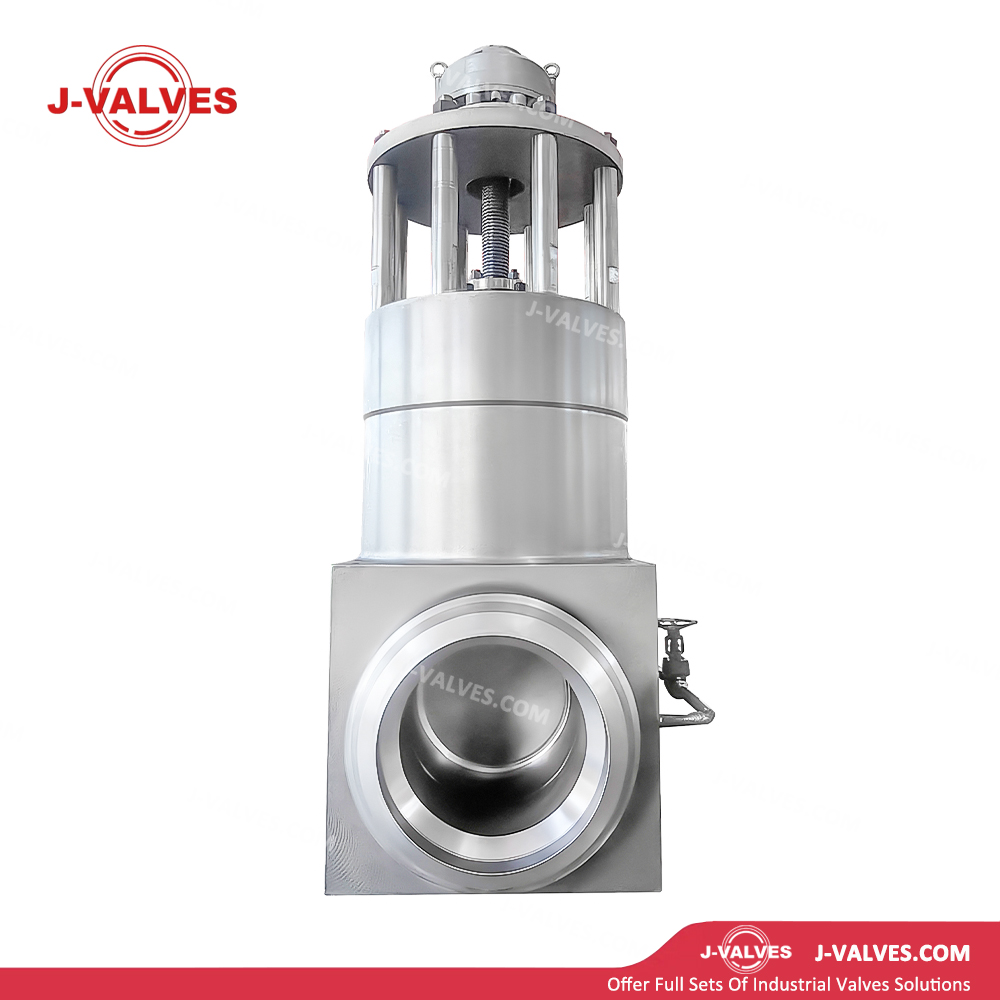

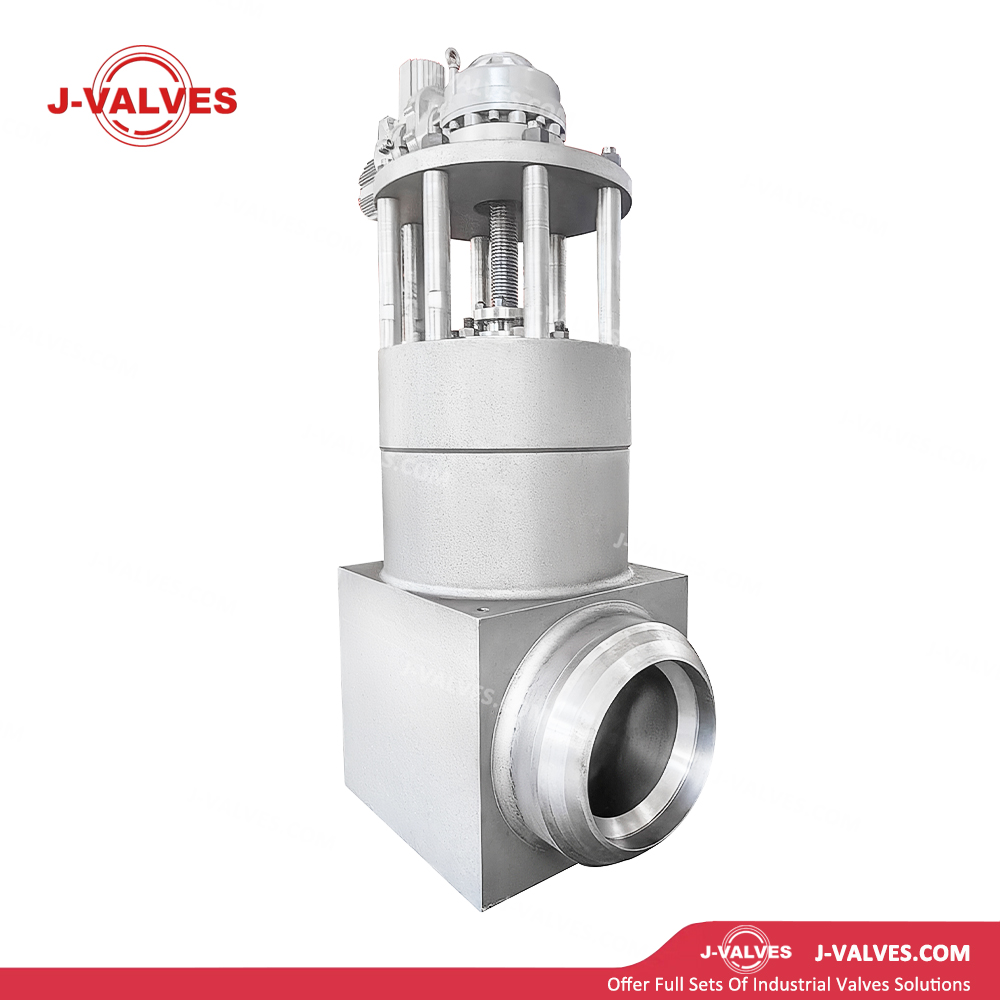

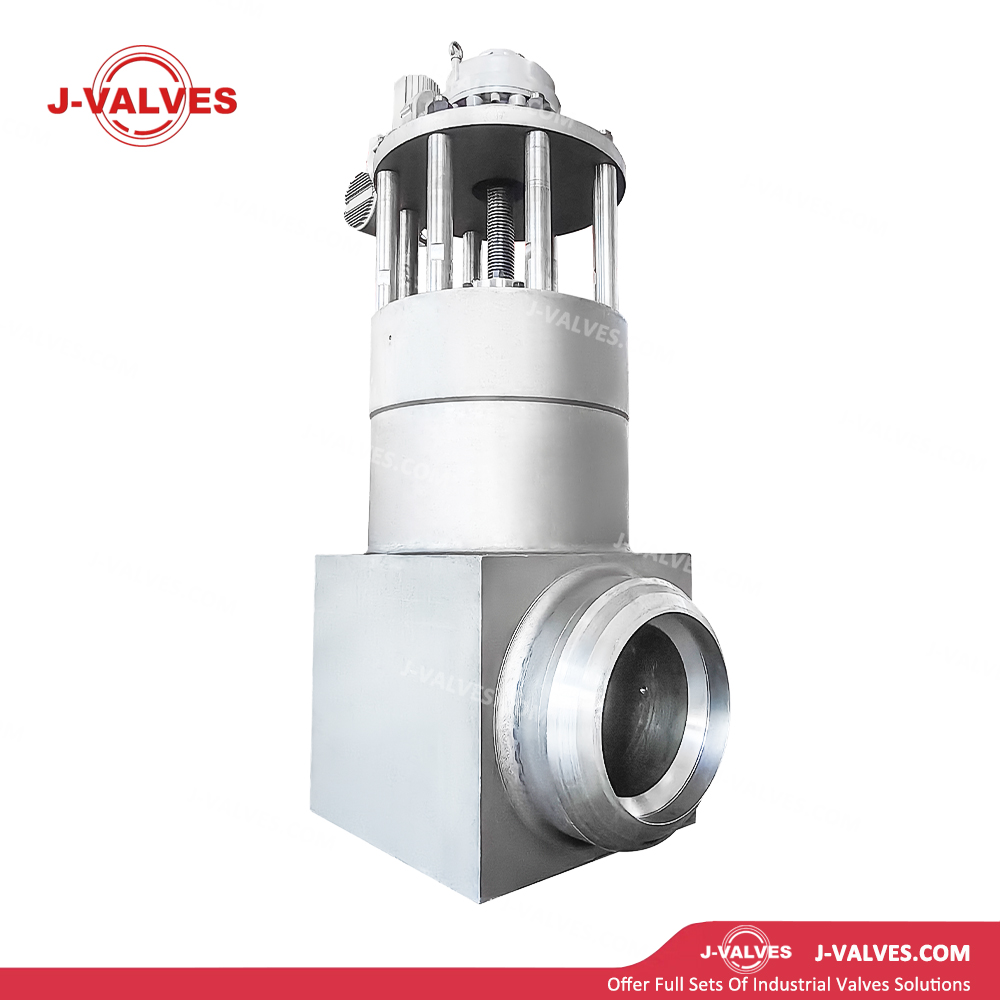

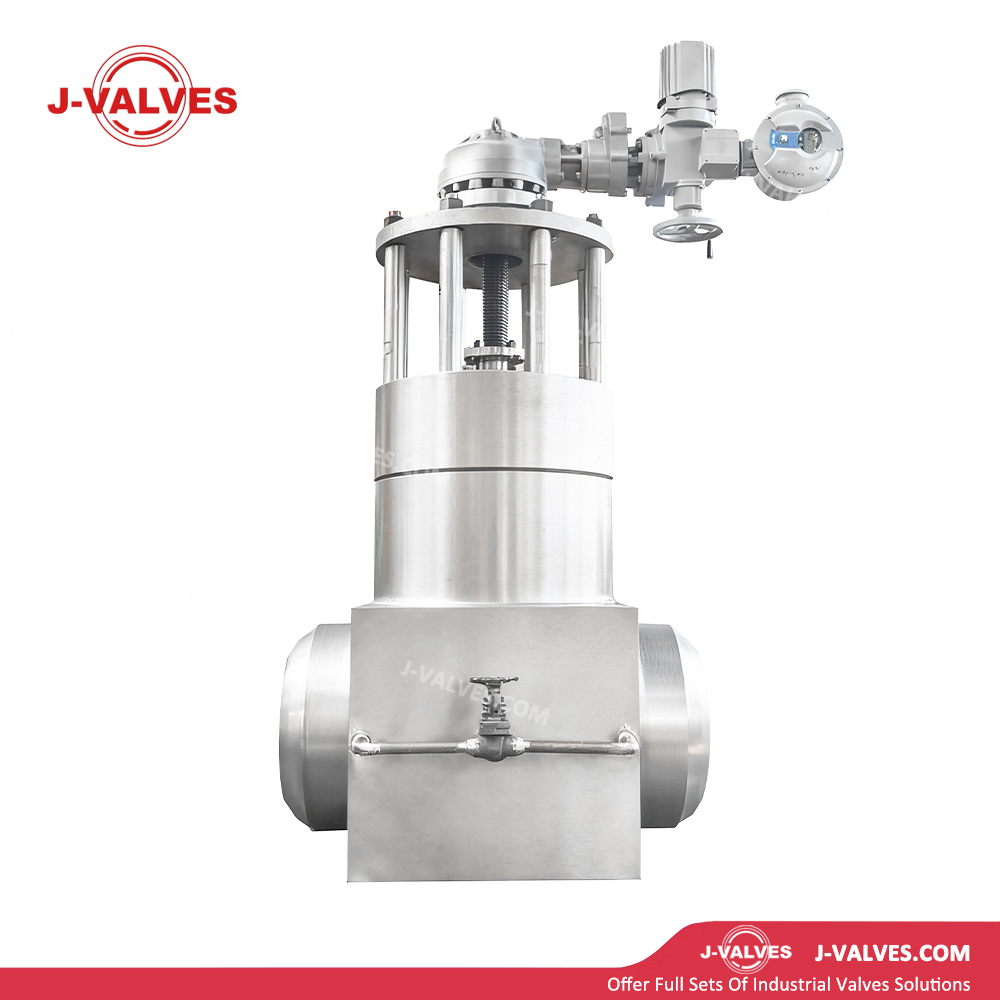

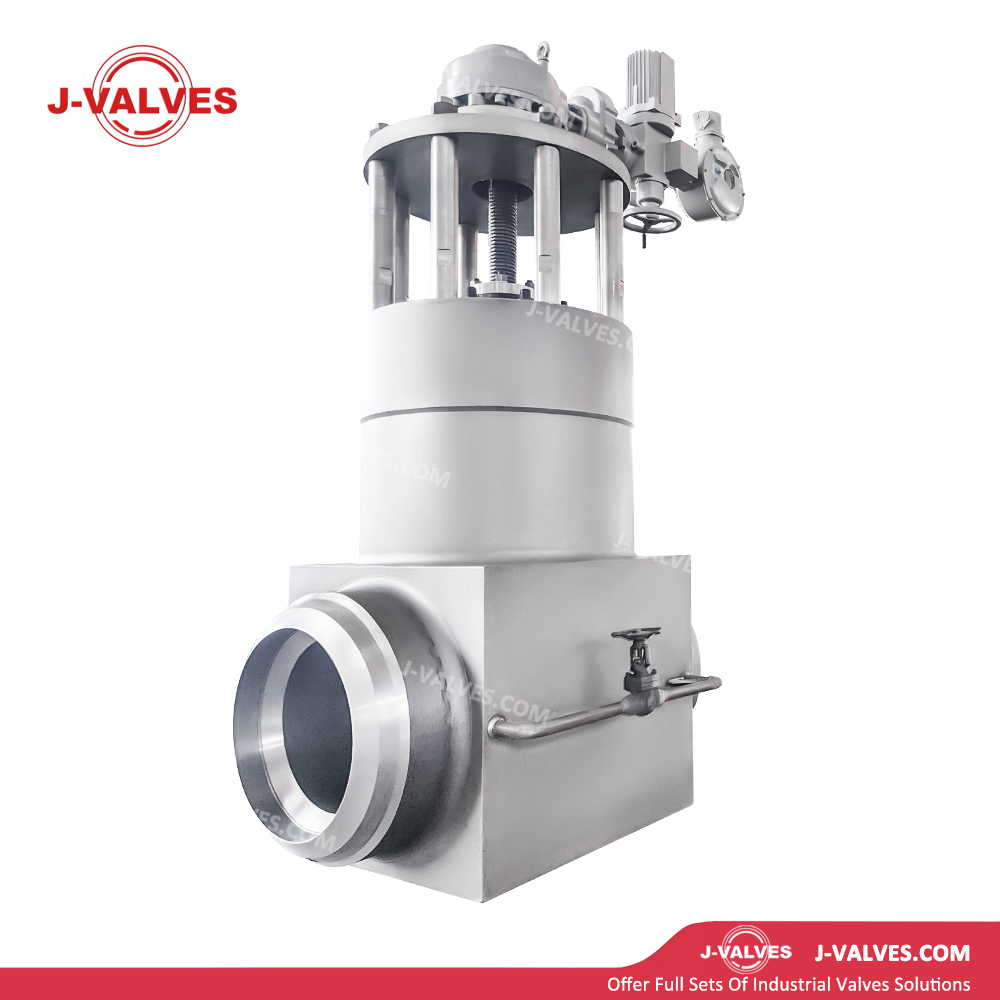

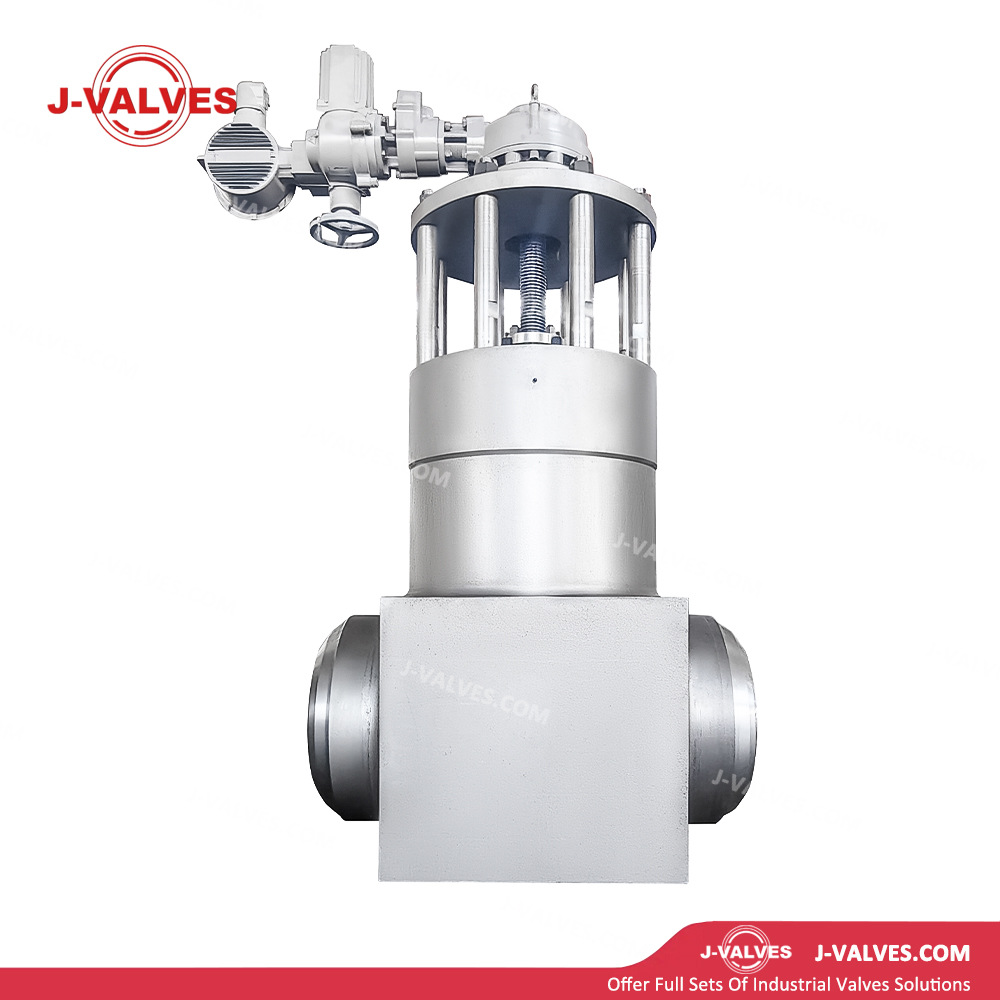

Válvula de compuerta con actuador eléctrico F92 de 24' 1500LB

Diámetro extragrande y clasificación de presión ultraalta : Diseñado con un diámetro grande de 24 pulgadas (DN600) y una clasificación de presión ultraalta Clase 1500 (PN260) para cumplir con los requisitos de cierre para sistemas de líneas principales de alto flujo y presión ultraalta. Las estructuras de espesor de pared, pernos y sellado están diseñadas para las condiciones operativas más severas.

Cuña flexible tipo cuña : La puerta presenta un diseño de cuña flexible de una sola pieza con un ángulo de cuña mecanizado con precisión, lo que garantiza un sellado confiable a través de las caras de cuña coincidentes entre el cuerpo y el asiento. La estructura flexible compensa la deformación térmica causada por las variaciones de temperatura, manteniendo el rendimiento de sellado a temperaturas ultraaltas. Las nervaduras guía de la puerta garantizan una alineación precisa durante la apertura y el cierre.

Bonete autosellante operado por presión : Equipado con un diseño de bonete sellado a presión, que ofrece una confiabilidad de sellado mejorada con una presión media creciente, ideal para aplicaciones de presión ultraalta. El capó y el cuerpo están sellados con juntas de anillo metálico octagonales o juntas de lente para un rendimiento de sellado excepcional.

Operación del actuador eléctrico : Equipado con actuadores eléctricos multigiro inteligentes de alto torque.

Diseño de yugo y tornillo exterior (OS&Y) : las roscas del vástago de la válvula están ubicadas fuera del cuerpo de la válvula, completamente aisladas del medio del proceso. Un yugo de alta resistencia sostiene la tuerca del vástago para lograr un par de operación estable, lo que permite una indicación visual clara de la posición de la válvula, de conformidad con los estándares API 600.

Diseño a prueba de incendios : Cumple con los estándares API 607. La estructura de sellado de metal a metal mantiene la integridad del sellado en condiciones de incendio para evitar fugas del medio.

Diseño de vástago a prueba de explosiones : El vástago presenta una construcción antiexplosión de entrada superior con múltiples hombros y anillos de retención, lo que evita la expulsión del vástago en condiciones anormales de sobrepresión y garantiza la seguridad operativa.

Diseño del asiento trasero : cuando está completamente abierto, se forma un sello metálico entre el vástago y el capó, lo que permite el reemplazo del empaque en línea sin despresurización del sistema.

Empaquetadura de grafito flexible : Se aplica una empaquetadura de grafito flexible de alta pureza, que ofrece un amplio rango de temperatura (-200 ℃ a +600 ℃), excelente autolubricación y sellado superior. Se puede equipar un dispositivo de lubricación de empaque para sellado de emergencia.

Tamaño nominal : 24' (DN600)

Clase de presión : Clase 1500 (PN260)

Rango de temperatura : -29 ℃ a +425 ℃

Cuerpo/capó : ASTM A182 F92, A217 C12A (actualización de WC9), A335 P92

Puerta : F92 con revestimiento duro STL6, F92 con revestimiento duro de aleación a base de níquel, carburo sólido

Asiento : F92 con revestimiento duro STL6, F92 con revestimiento duro de aleación a base de níquel, asiento de carburo reemplazable

Potencia : F92, Inconel 718, XM-19 (Nitronic 50), C-276

Fuelle/Empaquetadura : Grafito flexible, grafito con refuerzo de alambre de níquel, fuelle de Inconel 718 (versión especial)

Juntas : Juntas de anillos metálicos octogonales/ovaladas (tipo BX/RX, F92/304/316), juntas de lentes, anillos autosellantes a presión.

Pernos/Tuercas : ASTM A193 B16/B8M, A194 Gr.4/Gr.8M (acero de aleación de alta temperatura)

Conexiones finales : bridadas (RF/RTJ, ASME B16.5), soldadas a tope (BW, ASME B16.25)

Operación : Eléctrica (multivuelta inteligente, estándar), Neumática (tipo yugo escocés de alto torque), Hidráulica,

Estándar de diseño : API 600, ASME B16.34

Estándar de prueba : API 598

Plantas químicas a gran escala : se utilizan para el aislamiento de entrada y salida de reactores de alta temperatura y alta presión, intercambiadores de calor y separadores en craqueo de etileno, síntesis de amoníaco, conversión de metanol a olefinas (MTO) y otras unidades.

Hidroprocesamiento petroquímico : Aplicado en sistemas de hidrógeno y petróleo-gas de alta temperatura y alta presión de unidades de hidrocraqueo e hidrotratamiento, resistiendo la corrosión inducida por hidrógeno.

Gas metalúrgico de alta temperatura : Se utiliza para el cierre de gas a alta temperatura y alta presión en turbinas de recuperación de gas (TRT) de la parte superior de altos hornos y sistemas de enfriamiento seco de coque.

Redes de calefacción a gran escala : empleadas para el cierre de líneas principales de vapor de alta temperatura y alta presión en estaciones de cogeneración y energía de distrito, lo que garantiza un suministro seguro de energía urbana.

Servicio industrial general : Adecuado para el aislamiento confiable de cualquier medio de gran diámetro, temperatura ultra alta y presión ultra alta, y sirve como la máxima protección de seguridad para tuberías en condiciones extremas.

Adaptabilidad extrema a altas temperaturas y presiones ultraaltas : la aleación F92 proporciona una resistencia a la rotura por fluencia superior a 100 MPa a 625 ℃ durante 100 000 horas. Combinado con la clasificación Clase 1500, está diseñado para las condiciones de servicio ultrasupercríticas y más duras.

Capacidad de alto flujo de gran diámetro : El gran diámetro de 24 pulgadas satisface los requisitos de la línea principal de alto flujo, lo que reduce la caída de presión del sistema y mejora la eficiencia energética.

Control eléctrico inteligente confiable : Los actuadores eléctricos inteligentes de alto torque permiten un control remoto preciso, monitoreo de condición y diagnóstico de fallas, minimizando los riesgos de operación manual y mejorando la automatización y la velocidad de respuesta.

Sellado superior de presión ultraalta : El diseño del casquete de sellado a presión ofrece un sellado cada vez más confiable con una presión media en aumento. Las juntas de anillo metálico resisten el choque térmico, lo que garantiza un sellado confiable a largo plazo a temperaturas y presiones ultraaltas.

Seguridad operativa multicapa : el diseño OS&Y proporciona una visibilidad clara de la posición del vástago. Las funciones antiexplosión, asiento trasero, protección contra torsión y protección contra sobrecalentamiento garantizan un funcionamiento seguro y protección del equipo.

Larga vida útil y bajo mantenimiento : Las excelentes propiedades de fluencia a alta temperatura del F92 reducen la deformación térmica y la relajación de tensiones. Las superficies de sellado de carburo resistentes al desgaste prolongan la vida útil y reducen los costos del ciclo de vida.

Amplia versatilidad de aplicaciones : Hay disponibles múltiples grados de acero resistentes al calor (F92/F91/C12A) y configuraciones de sellado, que cubren condiciones extremas desde temperatura ambiente hasta 705 ℃ y desde presión baja hasta ultraalta.

Cumplimiento de estándares internacionales : Diseñado y fabricado estrictamente de acuerdo con API 600, ASME, EN, IEC y otros estándares internacionales, cumpliendo con los requisitos de adquisición para proyectos globales ultrasupercríticos. Se suministra documentación completa que incluye certificación de materiales (EN 10204 3.1/3.2), informes de pruebas de fluencia a alta temperatura, informes de análisis metalográficos, informes de pruebas no destructivas, certificación SIL y certificación a prueba de explosiones.
