Características de diseño
Construcción de acero inoxidable: Cuerpo de válvula disponible en CF8 (304), CF8M (316), CF3M (316L) o acero al carbono de baja temperatura LCB/LCC, que presenta una excelente resistencia al impacto a baja temperatura, adecuado para medios corrosivos y criogénicos.

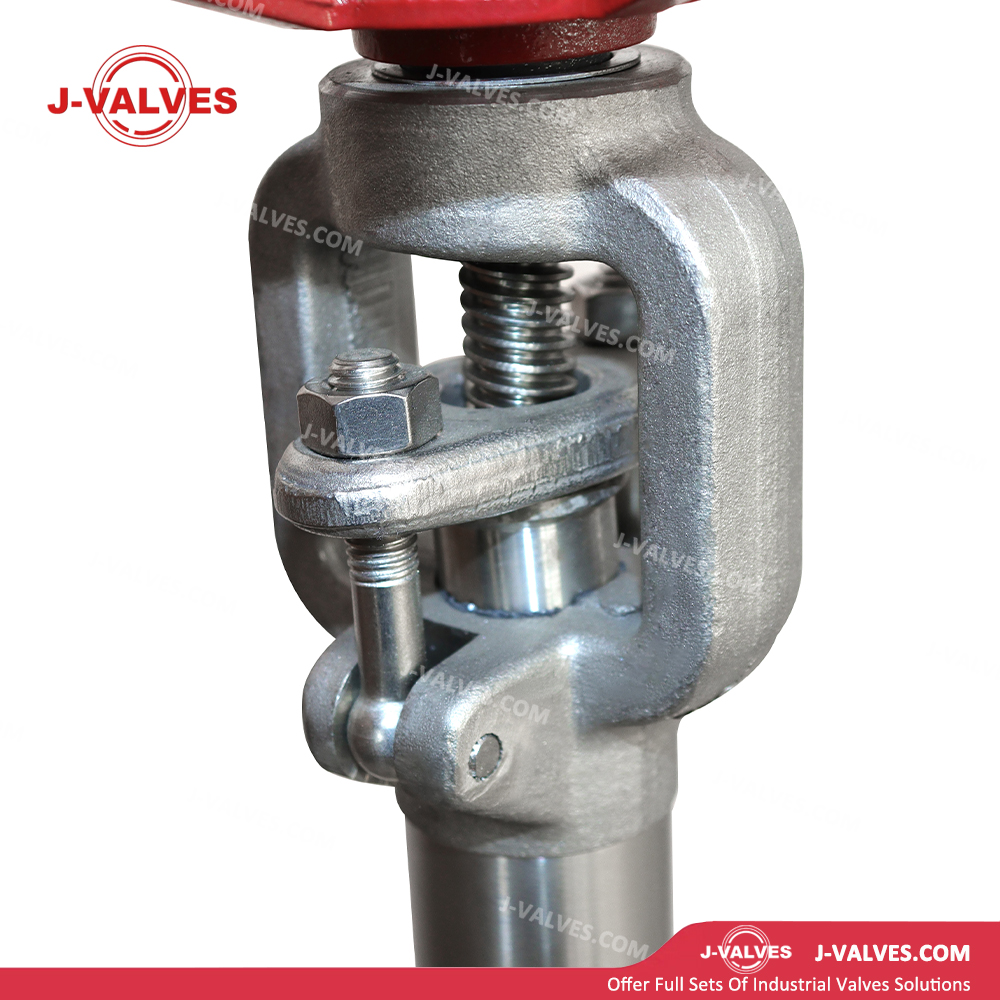

Diseño de vástago extendido: longitud del vástago personalizable según sea necesario, con extensión estándar que varía de 150 mm a 3000 mm, colocando la unidad operativa sobre el suelo, sobre una plataforma o capas de aislamiento exteriores, cumpliendo con los requisitos API 6D para válvulas enterradas.
Cuña resistente/sellado metálico: La cuña resistente (cubierta con NBR/EPDM) proporciona un sellado autocompensante para un cierre hermético; La cuña con asiento de metal y revestimiento duro de Stellite está diseñada para servicios de alta temperatura y alta presión.
Diseño de paso total: el paso de flujo recto y sin obstrucciones garantiza una caída de presión extremadamente baja y una excelente capacidad de limpieza, ideal para operaciones de limpieza de tuberías y medios de alta viscosidad.
Conexiones bridadas: bridas RF (cara elevada), RTJ (junta tipo anillo) que cumplen con ASME B16.5/B16.47, clasificaciones de presión Clase 150LB a 1500LB.
Estructura de protección del vástago: Se proporcionan soportes guía o fundas protectoras para la sección extendida para evitar que el vástago se doble y deforme; Puerto de drenaje inferior diseñado para eliminar condensado e impurezas.
Adaptación al servicio criogénico: el vástago extendido mantiene el casquete alejado de medios de baja temperatura para evitar la congelación del empaque; Se puede instalar aislamiento al vacío o trazado calefactor eléctrico en la extensión del vástago.
Operación flexible: volante (estándar), caja de engranajes cónicos, actuador eléctrico, actuador neumático/hidráulico, compatible con control remoto e integración de automatización.
Sistema de indicación de posición: Indicador de apertura montado en la parte superior del vástago; Interruptores de límite y transmisores de posición disponibles como opciones para el monitoreo remoto del estado.
Diseño antiestático y a prueba de incendios: continuidad eléctrica entre el cuerpo y la cuña, el vástago y el cuerpo, cumpliendo con los requisitos de prueba de fuego API 607.
Especificaciones técnicas
Rango de tamaño: 2 ″ a 48 ″ (DN50 a DN1200)
Clasificación de presión: Clase 150LB a 1500LB (PN20 a PN250)
Rango de temperatura: -29 ℃ a +425 ℃
Longitud extendida del vástago: 150 mm a 3000 mm (estándar), longitudes personalizadas disponibles
Cuerpo: CF8, CF8M, CF3M, CK20 (310), CN7M (Aleación 20), LCB/LCC (acero al carbono de baja temperatura)
Cuña: CF8M con revestimiento duro de Stellite, acero inoxidable 316 sólido, cuña resistente (núcleo de metal + cubierta de goma)
Vástago: acero inoxidable 316, 17‑4PH, XM‑19, Inconel 718 (para alta temperatura y presión)
Asiento: Cuerpo con revestimiento duro de Stellite, inserto de acero inoxidable 316, compuesto de PTFE/metal
Empaquetadura: Grafito flexible, grafito de baja temperatura, juego tipo V de PTFE
Junta: Junta enrollada en espiral (304/316 + grafito), junta de anillo metálico
Conexión final: bridada (RF/RTJ/FF), soldada a tope (BW)
Estándar de diseño: ASME B16.34, API 600, API 6D
Estándar de prueba: API 598, API 6D
Dimensión cara a cara: ASME B16.10
Aplicaciones
Industria de GNL y Gas Natural: Tuberías de baja temperatura en terminales de GNL, plantas de licuefacción y estaciones de vaporización. El vástago extendido ubica la unidad operativa lejos de la zona criogénica de -162 ℃, lo que evita lesiones por congelación y fallas en el empaque.
Unidades criogénicas de separación de aire: Sistemas de almacenamiento, transporte y vaporización de oxígeno líquido, nitrógeno líquido y argón líquido, que garantizan un sellado y operación confiable en condiciones criogénicas.
Química y Petroquímica: Almacenamiento y transferencia a baja temperatura de etileno, propileno, entrada/salida de reactores y sistemas de separación a baja temperatura.
Industria Eléctrica: Equipos de refrigeración de agua y sistemas de agua de servicios esenciales en centrales nucleares, tuberías en corredores subterráneos y edificios de contención.
Construcción Naval e Ingeniería Offshore: Sistemas de carga de buques metaneros y FSRU (Unidad Flotante de Almacenamiento y Regasificación), cumpliendo con los requisitos de operación en cubierta.
Ventajas y valor
Operación segura y conveniente: el vástago extendido mueve la unidad operativa a un área segura, evitando el contacto del personal con medios criogénicos, de alta temperatura o peligrosos, cumpliendo con los estándares de seguridad OSHA y API RP 14E.
Menor costo de mantenimiento: la operación y el mantenimiento se pueden realizar sin excavación ni remoción del aislamiento, lo que reduce en gran medida el tiempo de inactividad y los costos de movimiento de tierras.
Rendimiento confiable en servicio criogénico: el capó mantenido alejado de la zona de baja temperatura mantiene la temperatura del empaque dentro del rango operable, evitando la congelación y los atascos, lo que garantiza una respuesta rápida en situaciones de emergencia.
Combinación de estandarización y personalización: Cumple estrictamente con API 6D y otros estándares internacionales, al tiempo que ofrece una personalización flexible de la longitud del vástago, el tipo de funda protectora, el modo de operación, etc., para cumplir con los requisitos específicos del proyecto.
Protección y cumplimiento ambiental: el diseño sin fugas cumple con los requisitos de bajas emisiones de la EPA. La instalación enterrada reduce las instalaciones en superficie, adaptándose al paisaje urbano y a las necesidades de protección ambiental.
