J-VALVES
Características de diseño

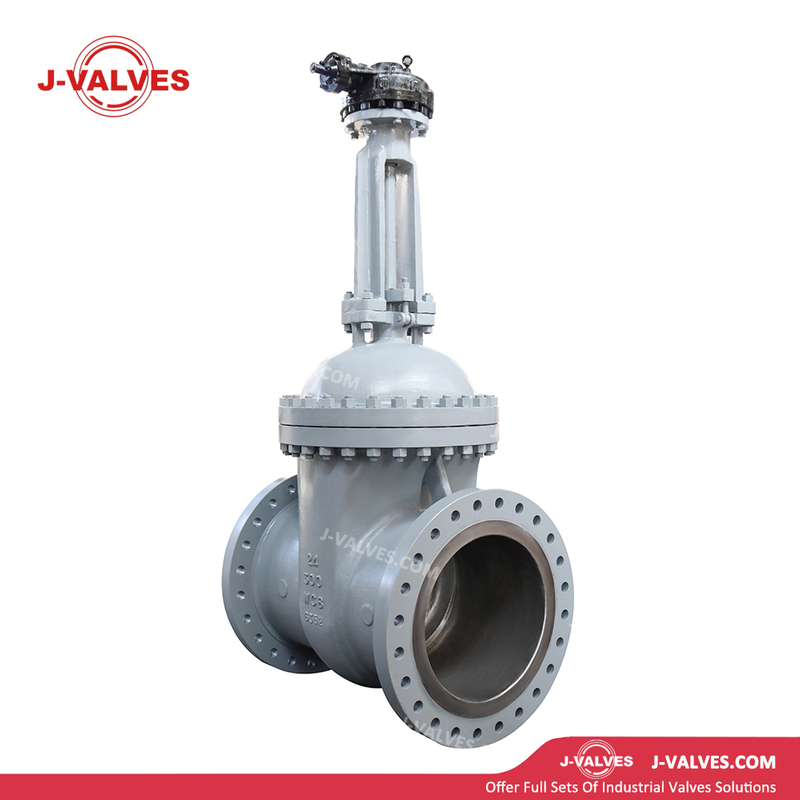

Construcción de acero al carbono: el cuerpo de la válvula y el casquete están fundidos o forjados con acero al carbono de alta calidad, como ASTM A216 WCB, A105 o Q235, y presentan alta resistencia mecánica, buena soldabilidad y rentabilidad. Adecuado para medios no corrosivos, incluidos agua, vapor y productos derivados del petróleo.
Yugo y tornillo exterior (OS&Y): las roscas del vástago están ubicadas fuera del capó, lo que proporciona una indicación visual clara del estado abierto/cerrado y una fácil lubricación y mantenimiento, ideal para servicios críticos y al aire libre.
Vástago no ascendente (NRS): Las roscas del vástago están alojadas dentro de la cavidad del cuerpo, ofreciendo una estructura compacta adecuada para instalaciones enterradas o subterráneas con espacio limitado.
Cuña flexible: Se mecaniza una ranura flexible integral en el medio de la cuña, lo que permite un sellado autoenergizado entre la cuña y los asientos bajo presión del medio, compensando la expansión térmica y deformaciones menores con un excelente rendimiento de sellado.
Cuña rígida: Diseño de disco sólido o doble, adecuado para medios de alta temperatura, alta presión o cargados de partículas, que proporciona un cierre confiable con sellado de metal a metal.
Extremos con bridas o soldados a tope: Los extremos con bridas de gran diámetro cumplen con ASME B16.5/EN 1092 para una fácil instalación y mantenimiento; Los extremos soldados a tope se utilizan en tuberías críticas o de alta presión para minimizar posibles puntos de fuga.
Diseño de paso total con baja resistencia al flujo: cuando está completamente abierta, la cuña se levanta completamente fuera del paso de flujo, lo que resulta en un coeficiente de resistencia al flujo extremadamente bajo (valor Kv/Cv cercano al de una tubería recta), una baja caída de presión y un evidente efecto de ahorro de energía.
Vástago y asiento trasero a prueba de explosiones: el diseño OS&Y está equipado con un hombro antiexplosión. En posición completamente abierta, el saliente del vástago se acopla con el asiento trasero del capó, lo que permite el reemplazo en línea del empaque y mejora la seguridad del mantenimiento.
Estructura de guía y soporte: las cuñas de gran diámetro están equipadas con rieles o nervaduras de guía superior e inferior para garantizar una alineación estable durante la operación, evitando atascos y vibraciones, especialmente adecuadas para condiciones de alta presión diferencial de gran diámetro.
Desviación y alivio de presión opcionales: Los tamaños DN600 y superiores pueden equiparse con válvulas de derivación u orificios de equilibrio de presión para igualar la presión diferencial a través de la válvula, reducir el par de operación y proteger las superficies de sellado.
Múltiples opciones de actuación: Estándar con operación mediante volante o engranaje cónico; Los modelos de alta presión de gran diámetro pueden equiparse con actuadores eléctricos, neumáticos o hidráulicos para control remoto y operación automatizada.
Especificaciones técnicas
Rango de tamaños: NPS 2″ a 60″ (DN50 a DN1500)
Clase de presión: Clase 150, Clase 300 (PN10, PN16, PN25, PN40)
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo/capó: ASTM A216 WCB, A105, Q235, acero 20#
Cuña: WCB con revestimiento de 13Cr, CF8/CF8M, 2Cr13, cuña compuesta flexible
Vástago: 2Cr13, SS304, SS316, 17-4PH
Asiento: revestimiento de 13Cr/estelita, CF8/CF8M, latón (para servicio de agua a baja presión)
Superficies de sellado: 13Cr, aleación de estelita, carburo, caucho (EPDM/NBR para servicio de agua)
Conexiones finales: bridadas (RF/FF/RTJ), soldadas a tope (BW), soldadas a enchufe (SW)
Funcionamiento: Manual (volante/engranaje cónico), eléctrico, neumático, hidráulico, electrohidráulico
Estándares de diseño: API 600, API 6D, ASME B16.34
Estándar de prueba: API 598
Dimensiones cara a cara: ASME B16.10
Aplicaciones
Proyectos de Conservación de Agua: Control de aislamiento de grandes caudales para tomas/salidas, tuberías de derivación y sistemas de descarga de inundaciones de embalses, centrales hidroeléctricas y proyectos de desvío.
Generación de Energía Térmica: Control de encendido/apagado de sistemas de agua de refrigeración, sistemas de circulación de agua, agua de alimentación de calderas y tuberías de vapor.
Industria Petroquímica: Tuberías de gran diámetro para productos petrolíferos y medios químicos en refinerías y plantas químicas, así como aislamiento de entrada/salida de tanques.
Ductos de Larga Distancia: Válvulas de bloqueo de línea y válvulas de aislamiento de lanzador/receptor de cerdo para ductos de petróleo crudo, petróleo refinado y gas natural.
Construcción naval e ingeniería offshore: válvulas marinas de gran diámetro para sistemas de refrigeración de agua de mar, agua de lastre y agua de sentina.
Metalurgia y Minería: Control de medios de gran flujo para agua de enfriamiento de altos hornos, agua en circulación y sistemas de transporte de lodos.
Ventajas y valor
Alto flujo y bajo consumo de energía: el diseño de paso total proporciona una resistencia mínima al flujo, lo que reduce en gran medida el consumo de energía de bombeo para operaciones de gran flujo a largo plazo.
Fiable y duradero: la construcción económica de acero al carbono, el diseño de cuña flexible o sello duro de metal se adapta a diversos medios y condiciones de temperatura, con una vida útil de diseño de más de 30 años.
Mantenimiento sencillo: el diseño OS&Y ofrece indicación visual del estado, los extremos con bridas permiten un montaje y desmontaje cómodos y el diseño del asiento trasero permite el mantenimiento en línea, lo que reduce el tiempo de inactividad.
Gran adaptabilidad: Se encuentran disponibles varias configuraciones (OS&Y/NRS, cuña flexible/rígida), métodos de actuación y materiales de sellado para cubrir una amplia gama de condiciones de trabajo.
Notable rentabilidad: las válvulas de compuerta de acero al carbono de gran diámetro reducen significativamente los costos de adquisición en comparación con las válvulas de aleación, al tiempo que garantizan un control confiable para los medios industriales en general.
Estandarización y personalización: Cumple con los principales estándares internacionales de intercambiabilidad; Hay diseños personalizados disponibles para tamaños no estándar, recubrimientos especiales (por ejemplo, epoxi de alquitrán de hulla para anticorrosión enterrada) y vástagos de extensión.
