J-VALVES-BV-300
J-VALVES
8481804090

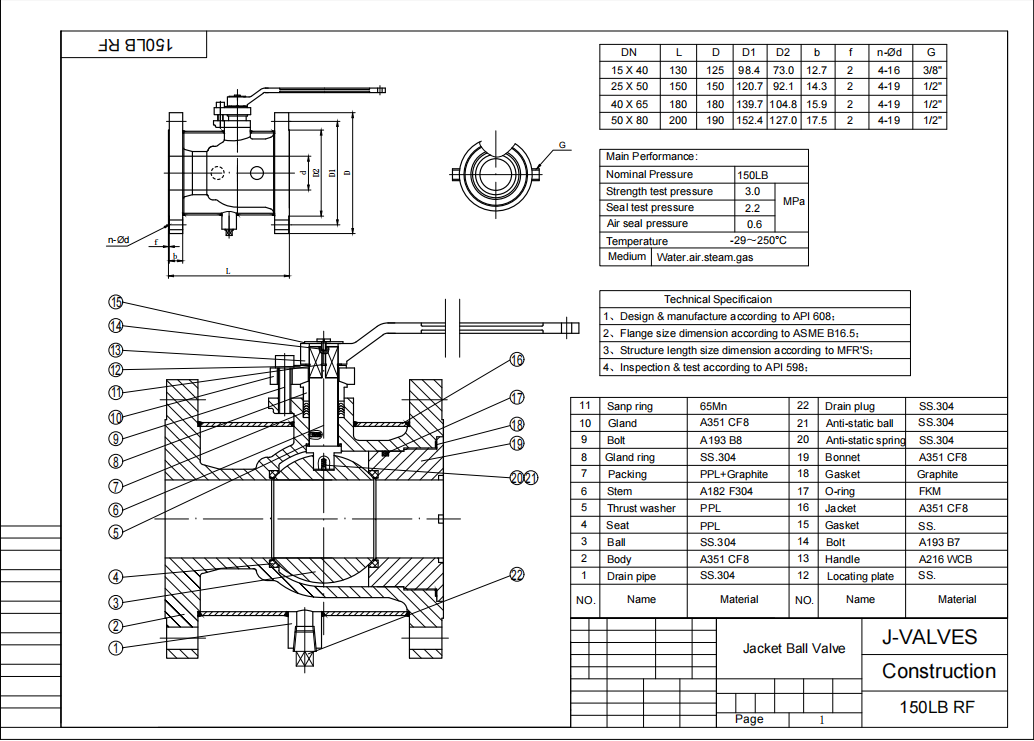

Esta válvula de bola con bridas presenta un diseño con camisa para el manejo activo de la temperatura, crítico para medios viscosos o sensibles al calor, como asfalto, resinas o lloses farmacéuticos. El cuerpo de acero inoxidable 316 soporta la corrosión y las altas presiones, mientras que el diseño del canal espiral de la chaqueta asegura una transferencia de calor uniforme, reduciendo las manchas calientes/frías en un 30%. Diseñado para una fácil instalación de aislamiento, minimiza la pérdida de energía en los sistemas de rastreo de vapor, lo que respalda la operación eficiente en las refinerías, las plantas petroquímicas y la producción de cosméticos.
Nombre del producto | Válvula de pelota con chaqueta con chaqueta con chaqueta con chaqueta con chaqueta de acero inoxidable de alta presión de fábrica |
Material | Acero inoxidable/acero dúplex/bronce de aluminio/níquel-aluminio de bronce/aleación de titanio, etc. |
Presión | 150 lb-2500 lb |
Tamaño | 1/2 pulgada ~ 48 pulgadas （DN15 ~ DN1200) |
Conexión final | RF/RTJ/BW/SW |
Temperatura de trabajo | -196ºC ~ 425ºC Opción. |
Modo de operación | Palanca/hidráulica/neumática/eléctrica |
Medio adecuado | Agua, gas natural, petróleo y algo de líquido corrosivo |
Características | Rising STEM, OS e Y, capó atornillado o opción STEM sellada por presión, no ascendente |
Características clave
Diseño con camiseta para un control preciso de temperatura
La chaqueta integral, con configuraciones espirales o de canal recto, permite el calentamiento o enfriamiento continuo del cuerpo de la válvula, manteniendo las temperaturas de los medios dentro de tolerancias estrechas. En las líneas de extrusión de polímeros, esto evita la resina 固化 (curado) en la válvula durante las paradas, mientras que en el procesamiento de alimentos, mantiene los aceites comestibles viscosos para un flujo consistente. La clasificación de presión de la chaqueta (hasta 3000 lb para medios de calefacción) garantiza la compatibilidad con vapor de alta presión o aceites térmicos, eliminando los riesgos de contaminación cruzada a través del aislamiento de doble pared.
Eficiencia y personalización directas de fábrica
Eliminando los marcados del distribuidor, el precio directo de fábrica ofrece un ahorro de costos del 20-30% en comparación con las cadenas de suministro tradicionales, atrayendo a proyectos a gran escala como expansiones de refinería o modificaciones de plantas químicas. Las opciones de personalización incluyen material de la chaqueta (304/316 acero inoxidable, acero al carbono), tipos de aislamiento (lana mineral, aerogel) y estilos de conexión (NPT, SW, brida), adaptando la válvula a necesidades de proceso específicas. Los ensamblajes con camiseta prefabricados reducen la soldadura en el sitio en un 50%, acelerando la instalación en proyectos sensibles al tiempo.
Confiabilidad de doble sello en el ciclo térmico
Los asientos duales de PTFE/RTFE con anillos de respaldo con energía de resorte compensan la expansión térmica (columpios de temperatura de hasta 200 ° C), asegurando el sellado burbuja burbuja (ISO 5208 Clase A) en entornos de temperatura dinámica. Esto es fundamental para los reactores químicos sujetos a ciclos de calentamiento/enfriamiento frecuentes, donde las válvulas convencionales fallan debido a la deformación del asiento. El diseño también minimiza la fuga de medios con camisa en la corriente de proceso, protegiendo la integridad del producto en aplicaciones farmacéuticas y de grado alimenticio.
Resistencia a la corrosión para medios agresivos
316 Construcción de acero inoxidable (62% Fe, 18% Cr, 10% Ni, 2% MO) proporciona una resistencia superior a la picadura en ambientes ricos en cloruro (más de 30,000 ppm Cl⁻) y corrosión por estrés en ácido sulfúrico (≤50% de concentración, 80 ° C). Esto lo hace adecuado para sistemas de agua producidos en alta mar, líneas de decapado y fabricación de electrolitos de batería, donde la degradación del material compromete la seguridad del sistema. La superficie lisa de la aleación (RA ≤1.6 μm) también reduce el ensuciamiento en medios adhesivos como la melaza o el látex.
Conexiones con bridas para la instalación de alta integridad
Los extremos con bridas ASME B16.5/EN 1092-1 aseguran conexiones sin fugas y de alta presión, crítica para sistemas con camisa donde tanto el proceso como los medios de rastreo están bajo presión. Las opciones de brida de cara elevada o RTJ acomodan diversos estándares de tuberías, mientras que la compatibilidad del círculo de pernos con bridas de tubería estándar reduce la complejidad de la instalación. En las redes de rastreo de vapor de la planta de energía, este diseño soporta la vibración y la expansión térmica, manteniendo la integridad de las articulaciones durante décadas de servicio.
Estabilidad de alta presión y eficiencia energética
Clasificado para 2500 lb, la válvula mantiene la integridad estructural en reactores de hidrogenación de alta presión o sistemas de extracción de CO₂ supercríticos. La geometría optimizada del canal de la chaqueta aumenta la eficiencia de transferencia de calor en un 25% en comparación con los diseños de chaquetería, reduciendo el consumo de energía en los medios de calefacción/enfriamiento. En las unidades de destilación de vacío de refinería, esta eficiencia se traduce en un menor uso de vapor, alineándose con los objetivos de sostenibilidad global al tiempo que garantiza un control de flujo confiable en condiciones extremas.
Instalación: la válvula está diseñada para una fácil instalación. Viene con instrucciones de instalación claras y se puede integrar en los sistemas de tuberías existentes con un esfuerzo mínimo. Sin embargo, se recomienda seguir las mejores prácticas de la industria y garantizar una alineación y un ajuste adecuados de las conexiones.
Mantenimiento: el mantenimiento regular es esencial para garantizar el rendimiento óptimo de la válvula. Esto incluye la inspección periódica de los elementos de sellado, la lubricación del vástago de la válvula y la verificación de cualquier signo de fuga o daño. El diseño de autoconelación reduce la frecuencia de las principales tareas de mantenimiento, pero los controles de rutina aún son necesarios para identificar cualquier problema potencial temprano.
Soporte técnico: brindamos soporte técnico integral a nuestros clientes. Nuestro equipo de expertos está disponible para ayudar con las preguntas de instalación, operación y mantenimiento. También ofrecemos programas de capacitación para ayudar a los clientes a optimizar el uso de nuestras válvulas.
Opciones de personalización: entendemos que diferentes aplicaciones pueden tener requisitos únicos. Por lo tanto, ofrecemos opciones de personalización, como tipos de conexión especiales, tamaños y recubrimientos para satisfacer las necesidades específicas del cliente.
