J-VALVES
Características estructurales

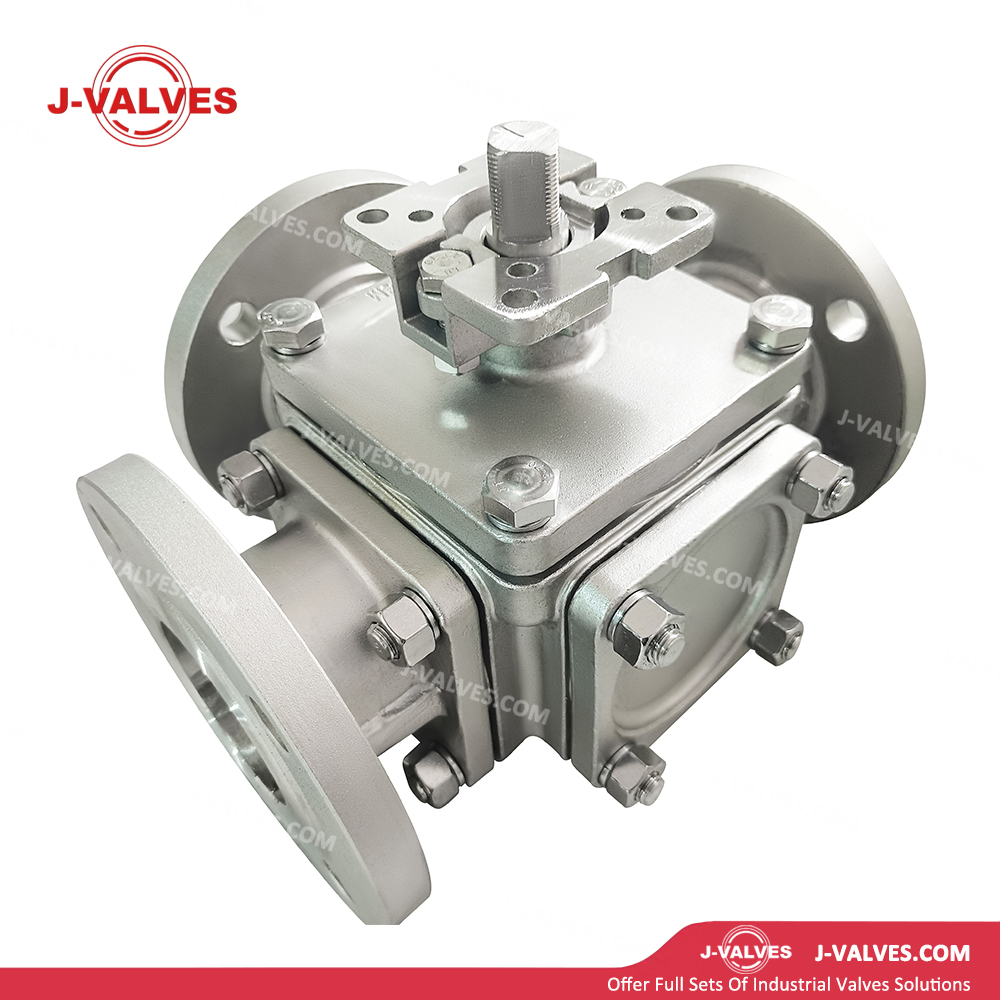

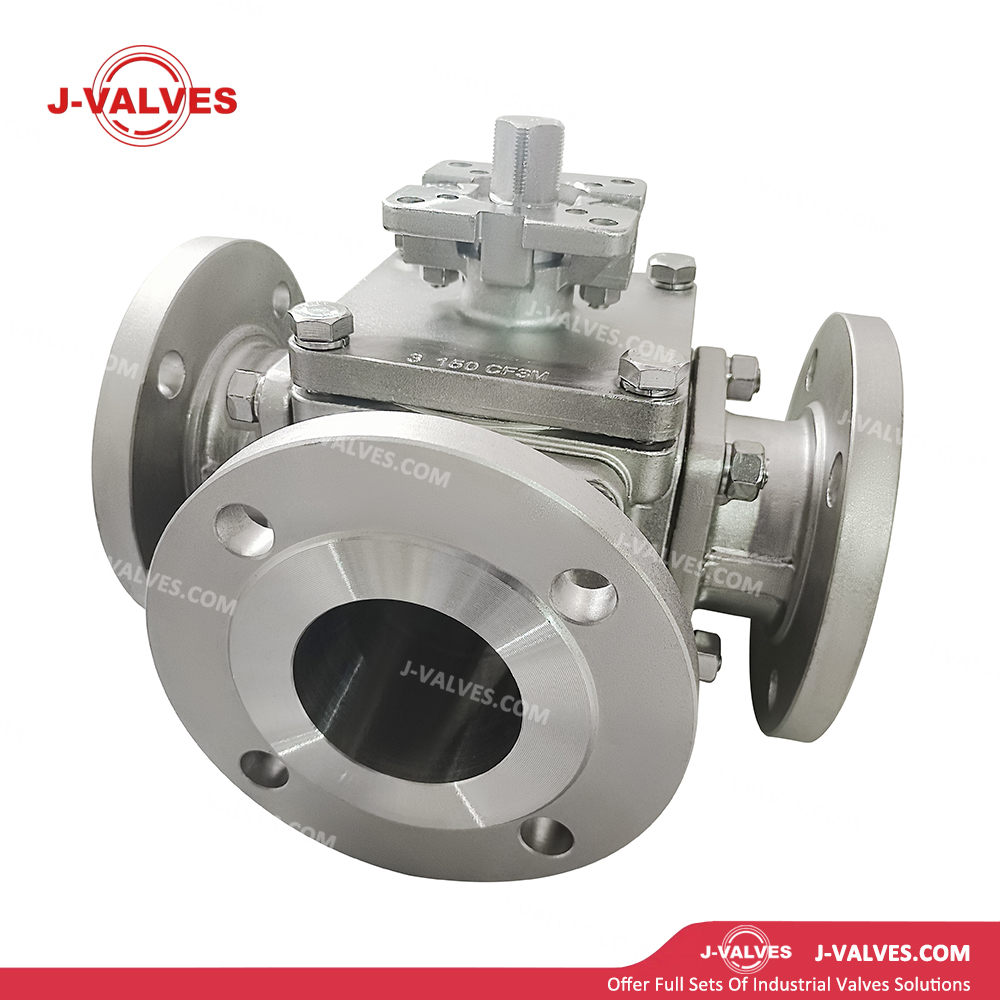

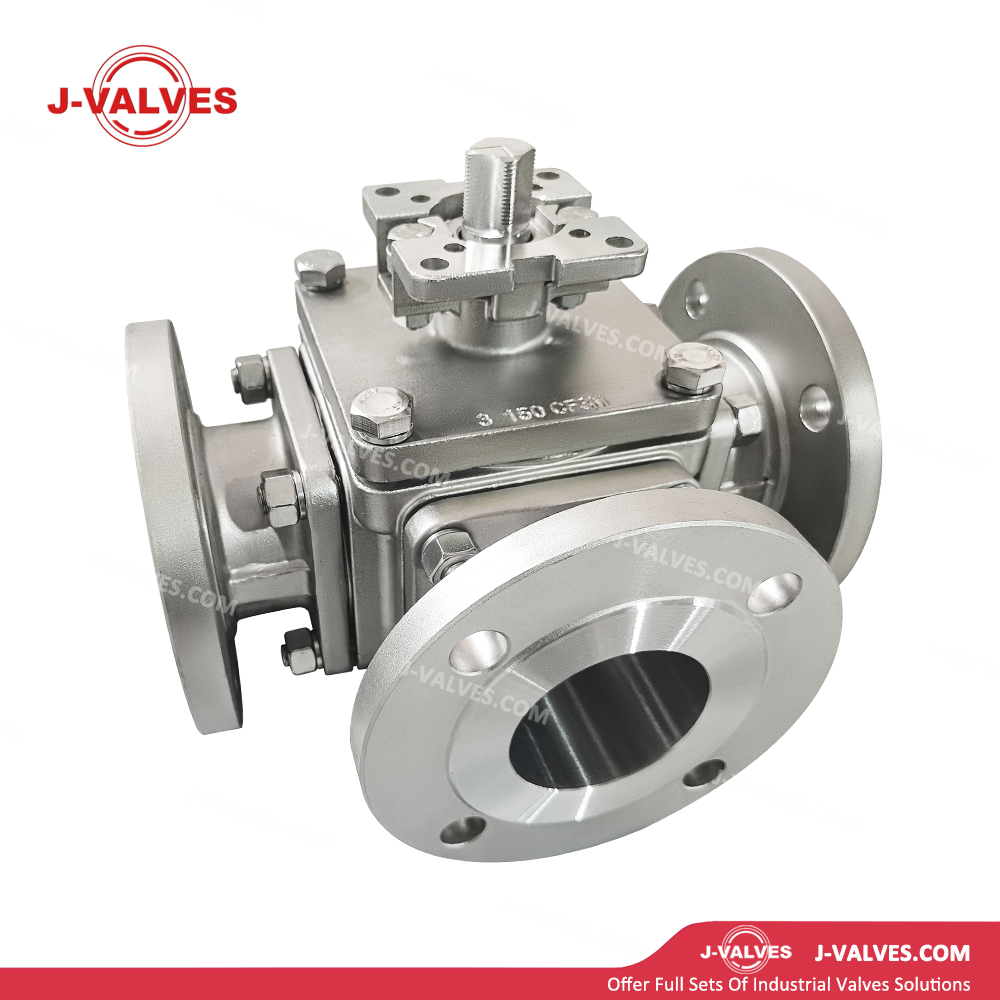

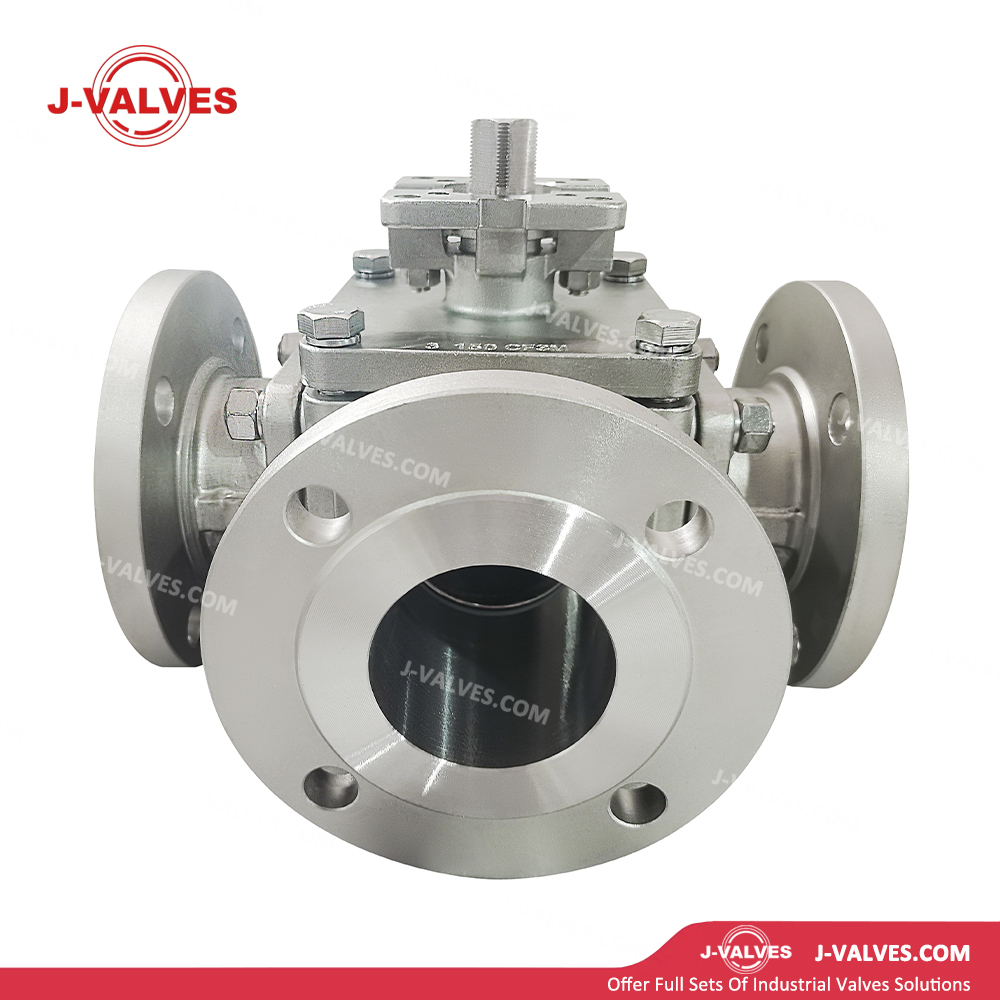

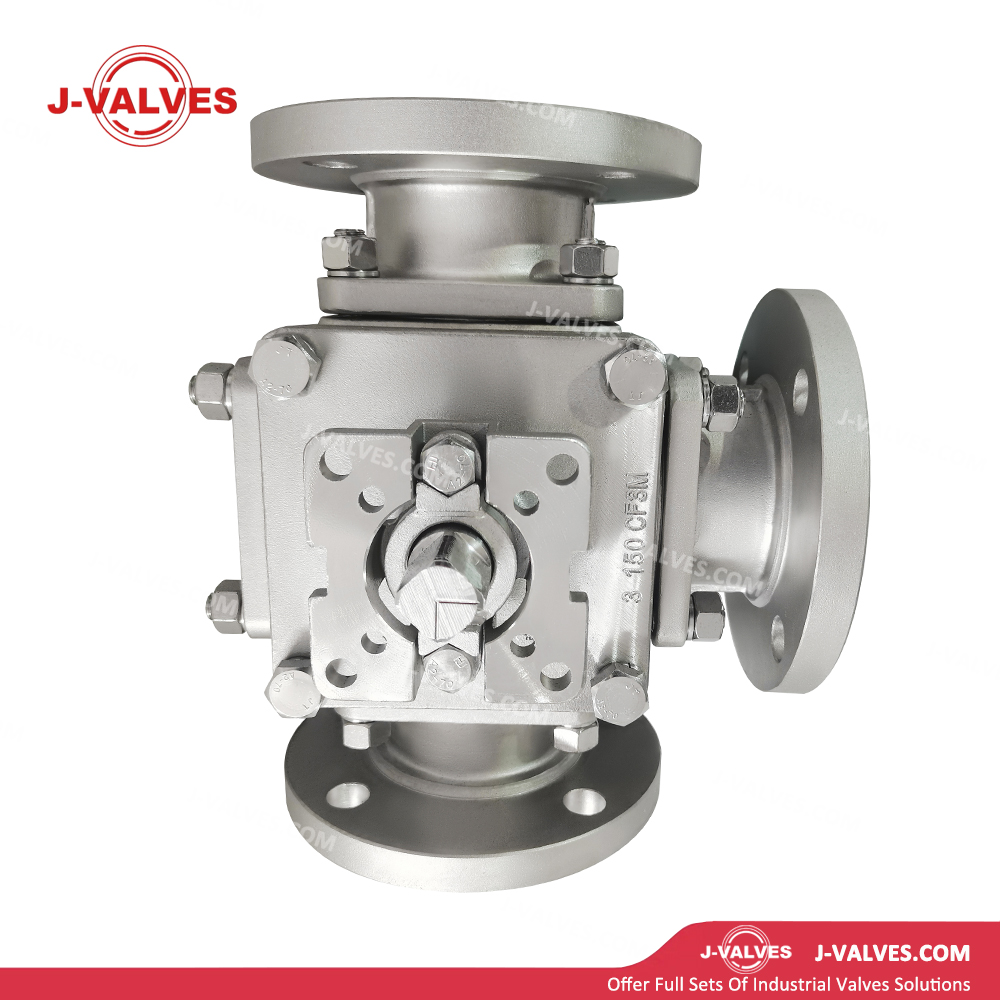

Diseño de vástago de plataforma alta : La parte superior del vástago presenta una plataforma elevada con una interfaz de brida estándar ISO 5211 expuesta directamente, lo que permite el montaje directo de actuadores sin soportes ni acoplamientos tradicionales. Esto reduce la altura total entre un 30% y un 40%, mejora la rigidez, mejora la precisión de la transmisión y elimina los errores y las vibraciones causados por los espacios libres de las conexiones.
Diseño de bola de tres vías : La bola está disponible con pasajes de flujo con puerto L o T para permitir múltiples controles de combinación de flujo. La dirección del flujo se puede cambiar rápidamente mediante una rotación de 90°, lo que simplifica los sistemas de tuberías y reduce la cantidad de válvulas necesarias.
Conexión bridada : Conexión bridada RF (cara elevada) conforme a ASME B16.5, que garantiza una instalación confiable, intercambiabilidad y fácil integración con los sistemas de tuberías existentes.
Gama estándar ANSI completa : cubre clasificaciones de presión desde ANSI Clase 150 a Clase 600 (PN20 a PN100), cumpliendo con una amplia gama de condiciones operativas de presión baja a media-alta.
Diseño a prueba de incendios : Cumple con API 607. El sellado de metal con metal sirve como un sello de respaldo a prueba de incendios, manteniendo el rendimiento del sellado y evitando fugas de medios incluso en condiciones de incendio.
Dispositivo antiestático : El resorte antiestático incorporado y la bola de acero conducen eficazmente la electricidad estática entre la bola, el vástago y el cuerpo, lo que reduce los riesgos de incendio y explosión y cumple con los requisitos para áreas peligrosas.
Diseño de vástago a prueba de explosiones : El vástago adopta una estructura a prueba de explosiones cargada en la parte inferior con hombros de eje y anillos de retención, lo que evita la expulsión del vástago bajo una presión interna anormal y garantiza la seguridad operativa.
Amplia selección de materiales : Los materiales del cuerpo incluyen acero al carbono WCB, acero inoxidable CF8/CF8M, acero forjado A105/F304/F316, etc., adaptándose a diversos entornos corrosivos y requisitos de temperatura.
Diseño integrado compacto : la plataforma alta integra funciones de montaje del actuador, lo que reduce la cantidad de componentes, puntos de falla y costos de mantenimiento.
Parámetros técnicos
Rango de tamaños : 1/2″ a 12″ (DN15 a DN300)
Clasificación de presión : ANSI Clase 150, 300, 600 (PN20, PN50, PN100)
Rango de temperatura : -29 ℃ a +425 ℃
Cuerpo/capó : ASTM A216 WCB, ASTM A351 CF8 (304), CF8M (316), ASTM A105, A182 F304/F316
Bola : WCB+ENP, CF8, CF8M, CF8M+ENP, F304, F316, F316+STL revestimiento duro
Potencia : F304, F316, 17-4PH, XM-19 (Nitronic 50)
Sello del asiento : PTFE, RPTFE, NYLON, PEEK, sello duro de metal (STL/aleación a base de níquel)
Embalaje : PTFE, grafito flexible, grafito con refuerzo de alambre de níquel
Junta : Junta flexible de grafito en espiral, junta de junta de anillo metálico (RTJ, opcional)
Conexión final : Bridada (RF, ASME B16.5); Bridas RTJ opcionales; roscado (NPT/BSP), para soldar (SW), para soldar a tope (BW) opcional
Funcionamiento : Manual (palanca/engranaje helicoidal), neumático (retorno por resorte de doble efecto/simple efecto), eléctrico, hidráulico
Estándar de diseño : API 608, ASME B16.34
Estándar de prueba : API 598
Aplicaciones
Industria del petróleo y el gas : se utiliza para conmutación de líneas múltiples en sistemas de refinación, recolección y transporte y explotación de campos de petróleo y gas, lo que permite la distribución de medios, la convergencia y la desviación de flujo para simplificar el diseño de tuberías de la estación.
Industria química y petroquímica : adecuado para el control de conmutación de múltiples líneas de alimentación y descarga de reactores, desviación de flujo en sistemas de regeneración de catalizadores y control de distribución de tuberías de múltiples productos.
Industria energética : se aplica en conmutación multilínea para sistemas de agua de refrigeración, sistemas de aceite lubricante y control alternativo de unidades de bomba de reserva.
Construcción naval e ingeniería costa afuera : Se utiliza para distribución multilínea y control de desvío en sistemas de agua de lastre, sistemas de agua de sentina y sistemas de fueloil.
Sistemas de Distribución de Gas : Para distribución por tuberías de gases industriales (nitrógeno, oxígeno, hidrógeno, gas natural) y control de llenado multilínea en estaciones de servicio.
Tratamiento de agua y protección ambiental : Se utiliza para distribución multilínea y conmutación de procesos en sistemas de suministro y drenaje de agua, tratamiento de aguas residuales y reutilización de agua recuperada.
Uso industrial general : Adecuado para conmutación de dirección de flujo, distribución, control de convergencia y mezcla de agua, petróleo, gas, productos químicos y otros medios.
Ventajas y valor
Estructura compacta de plataforma alta : el diseño de montaje directo ISO 5211 elimina soportes y acoplamientos, lo que reduce la altura entre un 30 % y un 40 % y ahorra espacio de instalación, especialmente ideal para áreas reducidas.
Fácil instalación y mantenimiento : la plataforma alta simplifica la instalación y extracción del actuador, reduce los componentes y reduce la mano de obra y los costos de instalación y mantenimiento.
Seguro y confiable : los modelos con retorno por resorte regresan automáticamente a una posición segura en caso de falla de aire o energía; Los diseños a prueba de incendios, antiestáticos y a prueba de explosiones garantizan un funcionamiento seguro en condiciones peligrosas.
Control de flujo preciso : el diseño preciso de puerto L/puerto T permite la conmutación de flujo sin contaminación cruzada, cumpliendo con estrictos requisitos de proceso.
Amplia aplicabilidad : una selección completa de materiales, tipos de sellos, clasificaciones de presión, configuraciones de puertos y actuadores cubre una amplia gama de condiciones de temperatura baja a alta y de presión baja a alta.
Cumplimiento de estándares internacionales : Diseñado y fabricado estrictamente de acuerdo con API 608, ASME, ISO y otros estándares internacionales, cumpliendo con los requisitos de adquisición de proyectos globales. Se encuentran disponibles certificaciones de materiales completas (EN 10204 3.1/3.2), informes de pruebas y certificados de cumplimiento NACE.
